公布日：2022.06.21
申请日：2020.12.18
分类号：A01G25/02(2006.01)I;B08B3/02(2006.01)I
摘要
本发明公开了一种废水后处理循环利用装置，涉及废水回收技术领域，包括连接管，所述连接管的侧壁顶端开设有圆形孔，设备框的侧壁与连接管上圆形孔内部壁面固定安装有设备框，设备框的侧壁前后两端均开设有圆形孔，设备框的外部设置有两组漏水管，两组漏水管相趋近的一端分别通过设备框上两组圆形孔延伸至设备框的内部。本发明中，该废水后处理循环利用装置，处在隔板和挡板之间的水会从隔板的侧壁上流出，滴在地面上，而隔板的顶部壁面与延伸杆固定连接，延伸杆的顶部与延伸弹簧固定连接，所以隔板与连接板之间的水滴完之后，延伸弹簧会拉动隔板向上移动，恢复至原来的位置，为农作物提供废水中含有的矿物质，达到了节约成本的效果。
权利要求书

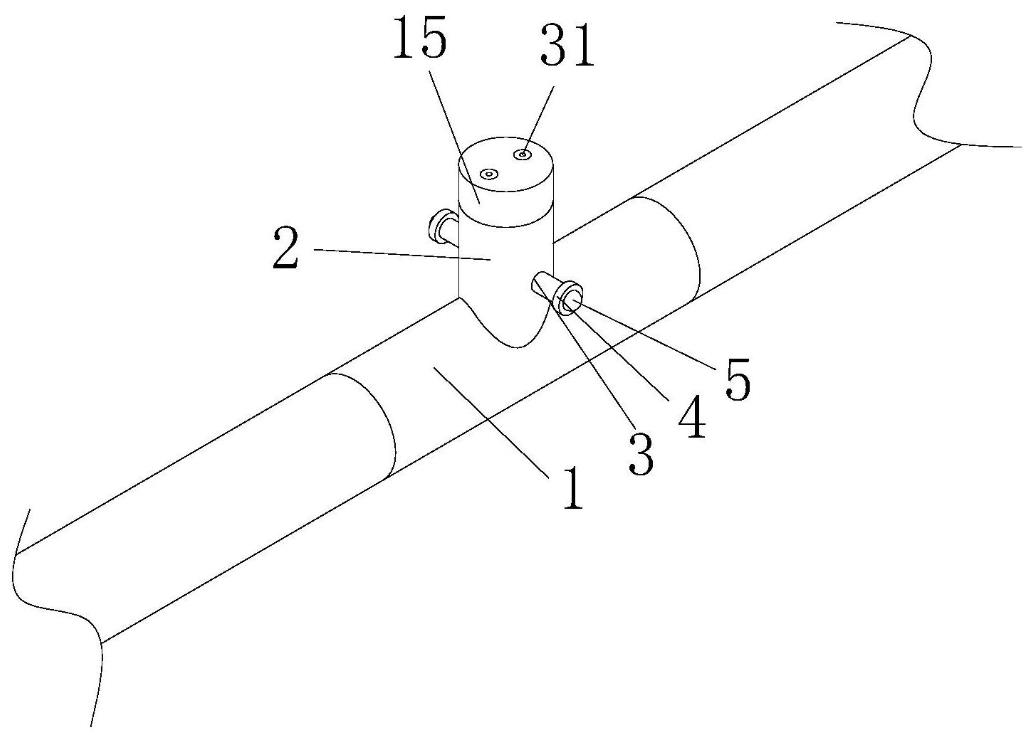

1.一种废水后处理循环利用装置，包括连接管(1)，其特征在于：所述连接管(1)的侧壁顶端开设有圆形孔，设备框(2)的侧壁与连接管(1)上圆形孔内部壁面固定安装有设备框(2)，设备框(2)的侧壁前后两端均开设有圆形孔，设备框(2)的外部设置有两组漏水管(3)，两组漏水管(3)相趋近的一端分别通过设备框(2)上两组圆形孔延伸至设备框(2)的内部，两组漏水管(3)相趋近的一侧壁面均开设有通水道(6)，两组通水道(6)均呈“L”字形状，两组通水道(6)的内部顶部壁面相远离的一端均固定安装有固定杆(7)，固定杆(7)的底部壁面开设有两组矩形槽，固定杆(7)的底部设置有延伸杆(8)，设备框(2)的内部设置有隔板(9)，隔板(9)的顶部壁面前后两侧均固定安装有连接板(10)，固定杆(7)的侧壁滑动连接有挡板(11)，卡板(13)的底部面与两组延伸杆(8)的顶部壁面固定连接，固定杆(7)的内部设置有延伸弹簧(14)。
2.根据权利要求1所述的一种废水后处理循环利用装置，其特征在于：所述挡板(11)的顶部壁面固定安装有导流板(12)，导流板(12)呈中空圆台状，导流板(12)上的孔与固定杆(7)的侧壁滑动连接。
3.根据权利要求1所述的一种废水后处理循环利用装置，其特征在于：两组所述漏水管(3)的侧壁相远离的一端均套有密封圈(4)，设备框(2)的顶部设置有上封框(15)，设备框(2)的内部侧壁左右两端均开设有卡槽(23)，靠近右侧的卡槽(23)的底部贯穿设备框(2)的侧壁，设备框(2)的外部设置有拉板(24)，拉板(24)的左端通过靠近右侧的卡槽(23)延伸至设备框(2)的内部，设备框(2)的内部设置有四组密封板(25)，四组密封板(25)远离中心点的一侧壁面均成圆弧状，靠近漏水管(3)的两组密封板(25)的侧壁均开设有圆形通孔，两组漏水管(3)的侧壁相趋近的一端分别与相趋近的一组密封板(25)上的圆形通孔内部活动连接，设备框(2)的内部设置有四组合页(26)，四组合页(26)将四组密封板(25)活动连接起来，上封框(15)的顶部壁面开设有两组圆形通孔，上封框(15)上两组圆形通孔对应位置壁面均固定安装有喷头(31)，两组喷头(31)的顶部壁面和侧壁相趋近的一端均开设有圆形孔，两组喷头(31)上两组圆形孔相互连通。
4.根据权利要求3所述的一种废水后处理循环利用装置，其特征在于：四组所述密封板(25)中心点的位置设置有弹簧拉杆(28)，弹簧拉杆(28)的侧壁前后左右四侧均固定安装有连接弹簧(29)，四组连接弹簧(29)远离中心点的一侧壁面分别与相趋近的一组合页(26)对应位置侧壁固定连接。
5.根据权利要求3所述的一种废水后处理循环利用装置，其特征在于：靠近左侧的所述卡槽(23)的内部设置有限位板(30)，限位板(30)的右侧壁面与相趋近的一组合页(26)上壁面固定连接。
6.根据权利要求3所述的一种废水后处理循环利用装置，其特征在于：四组所述密封板(25)中心点的位置设置有盖板(27)，盖板(27)呈“W”字状，盖板(27)具有一定的韧性，盖板(27)的侧壁与四组密封板(25)靠近中心点的一侧壁面固定连接。
7.根据权利要求3所述的一种废水后处理循环利用装置，其特征在于：所述设备框(2)和上封框(15)相趋近的一侧壁面均开设有弧形槽，设备框(2)和上封框(15)上弧形槽对应位置壁面军固定安装用卡块(16)，设备框(2)上的卡块(16)的顶部壁面开设有限位滑块(17)，上封框(15)上的卡块(16)的底部壁面固定安装有限位滑槽(18)，限位滑槽(18)呈环形“T”字块状，限位滑槽(18)与限位滑块(17)滑动连接，上封框(15)上的卡块(16)的内部侧壁固定安装有吊板(19)。
8.根据权利要求7所述的一种废水后处理循环利用装置，其特征在于：所述吊板(19)的底部壁面固定安装有吊杆(20)，吊杆(20)的底部壁面固定安装有连接轴(21)，设备框(2)的内部设置有涡轮叶(22)，涡轮叶(22)套在连接轴(21)的侧壁上。
9.根据权利要求1所述的一种废水后处理循环利用装置，其特征在于：两组所述延伸杆(8)的顶端分别通过固定杆(7)上两组矩形槽延伸至固定杆(7)的内部，隔板(9)的顶部壁面与两组延伸杆(8)的底部壁面固定连接，挡板(11)的底部壁面与两组连接板(10)的顶部壁面固定连接，固定杆(7)的内部设置有卡板(13)，延伸弹簧(14)的上下两端分别与固定杆(7)内部顶部壁面和卡板(13)的顶部壁面固定连接。
10.根据权利要求1所述的一种废水后处理循环利用装置，其特征在于：两组所述漏水管(3)相远离的一侧壁面均固定安装有球形头(5)，球形头(5)呈半球形状。
发明内容
本发明的目的在于提供一种废水后处理循环利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种废水后处理循环利用装置，包括连接管，所述连接管的侧壁顶端开设有圆形孔，设备框的侧壁与连接管上圆形孔内部壁面固定安装有设备框，设备框的侧壁前后两端均开设有圆形孔，设备框的外部设置有两组漏水管，两组漏水管相趋近的一端分别通过设备框上两组圆形孔延伸至设备框的内部，两组漏水管相趋近的一侧壁面均开设有通水道，两组通水道均呈“L”字形状，两组通水道的内部顶部壁面相远离的一端均固定安装有固定杆，固定杆的底部壁面开设有两组矩形槽，固定杆的底部设置有延伸杆，设备框的内部设置有隔板，隔板的顶部壁面前后两侧均固定安装有连接板，固定杆的侧壁滑动连接有挡板，卡板的底部面与两组延伸杆的顶部壁面固定连接，固定杆的内部设置有延伸弹簧。
优选的，所述挡板的顶部壁面固定安装有导流板，导流板呈中空圆台状，导流板上的孔与固定杆的侧壁滑动连接。
优选的，两组所述漏水管的侧壁相远离的一端均套有密封圈，设备框的顶部设置有上封框，设备框的内部侧壁左右两端均开设有卡槽，靠近右侧的卡槽的底部贯穿设备框的侧壁，设备框的外部设置有拉板，拉板的左端通过靠近右侧的卡槽延伸至设备框的内部，设备框的内部设置有四组密封板，四组密封板远离中心点的一侧壁面均成圆弧状，靠近漏水管的两组密封板的侧壁均开设有圆形通孔，两组漏水管的侧壁相趋近的一端分别与相趋近的一组密封板上的圆形通孔内部活动连接，设备框的内部设置有四组合页，四组合页将四组密封板活动连接起来，上封框的顶部壁面开设有两组圆形通孔，上封框上两组圆形通孔对应位置壁面均固定安装有喷头，两组喷头的顶部壁面和侧壁相趋近的一端均开设有圆形孔，两组喷头上两组圆形孔相互连通。
优选的，四组所述密封板中心点的位置设置有弹簧拉杆，弹簧拉杆的侧壁前后左右四侧均固定安装有连接弹簧，四组连接弹簧远离中心点的一侧壁面分别与相趋近的一组合页对应位置侧壁固定连接。
优选的，靠近左侧的所述卡槽的内部设置有限位板，限位板的右侧壁面与相趋近的一组合页上壁面固定连接。
优选的，四组所述密封板中心点的位置设置有盖板，盖板呈“W”字状，盖板具有一定的韧性，盖板的侧壁与四组密封板靠近中心点的一侧壁面固定连接。
优选的，所述设备框和上封框相趋近的一侧壁面均开设有弧形槽，设备框和上封框上弧形槽对应位置壁面军固定安装用卡块，设备框上的卡块的顶部壁面开设有限位滑块，上封框上的卡块的底部壁面固定安装有限位滑槽，限位滑槽呈环形“T”字块状，限位滑槽与限位滑块滑动连接，上封框上的卡块的内部侧壁固定安装有吊板。
优选的，所述吊板的底部壁面固定安装有吊杆，吊杆的底部壁面固定安装有连接轴，设备框的内部设置有涡轮叶，涡轮叶套在连接轴的侧壁上。
优选的，两组所述延伸杆的顶端分别通过固定杆上两组矩形槽延伸至固定杆的内部，隔板的顶部壁面与两组延伸杆的底部壁面固定连接，挡板的底部壁面与两组连接板的顶部壁面固定连接，固定杆的内部设置有卡板，延伸弹簧的上下两端分别与固定杆内部顶部壁面和卡板的顶部壁面固定连接。
优选的，两组所述漏水管相远离的一侧壁面均固定安装有球形头，球形头呈半球形状。
与现有技术相比，本发明的有益效果是：
(1)、该废水后处理循环利用装置，外部水管与外部废水处理装置连通，当水源经过设备框时，水会把设备框的内部填满，因为漏水管与密封板连通，所以水通过密封板上的圆形通孔进入通水道的内部，因为隔板的侧壁与通水道内部的侧壁相互贴合，所以隔板会把水给堵住，隔板把水堵住的同时会承受水的重力和水的挤压，所以水会把隔板向下挤压，挡板通过连接板与隔板固定连接，所以当隔板向下移动时，隔板也会拉动挡板向下移动，当隔板被水挤压至漏水管的外部时，挡板会将通水道内部拐角处给堵住，处在隔板和挡板之间的水会从隔板的侧壁上流出，滴在地面上，而隔板的顶部壁面与延伸杆固定连接，延伸杆的顶部与延伸弹簧固定连接，所以隔板与连接板之间的水滴完之后，延伸弹簧会拉动隔板向上移动，恢复至原来的位置，为农作物提供废水中含有的矿物质，达到了节约成本的效果。
(2)、该废水后处理循环利用装置，挡板的顶部壁面固定安装有导流板，导流板是呈中空圆台状，导流板上中间是与固定杆的侧壁滑动连接的，所以当挡板向下移动导流板也会随着挡板的移动而移动，当挡板把通水道内部的拐角处堵住时，因为导流板侧壁是圆弧状，减少水流向外部受到的阻力，又因为导流板是圆台状，减少挡板顶部存在的水，降低水压，避免挡板受到过高的水压的情况发生。
(3)、该废水后处理循环利用装置，将拉板向外部拉动，四组密封板是通过合页活动连接起来的，所以四组密封板受到靠近右侧的卡槽的挤压时会折叠起来，而靠近前后两侧的两组密封板与漏水管连接起来，所以当密封板折叠起来时会把两组漏水管向中间拉拢，使漏水管收进设备框的内部，密封圈将设备框上的圆形孔给堵住，四组密封板相趋近的一侧壁面上的盖板也会收纳起来，水会进入设备框的顶部，进入喷头上靠近底部的圆形孔，因为喷头上的两组圆形孔是相互连通的，所以水会通过喷头上靠近顶部的圆形孔出去，对农作物的叶子进行喷洒，对农作物的叶子进行清洗，减少农作物的叶子上的灰尘，达到了提高该装置的适用范围的效果。
(4)、该废水后处理循环利用装置，上封框和设备框相趋近的一侧壁面均固定安装有卡块，两组卡块相趋近的一侧壁面通过限位滑块和限位滑槽滑动连接，靠近顶部的卡块的内部侧壁固定安装有吊板，吊板的底部有涡轮叶，当水向上流动时会带动涡轮叶旋转，涡轮叶通过连接轴与吊板连接，所以靠近顶部的卡块会转动起来，所以上封框也会转动起来，喷头会转动起来对农作物上的叶子不同的位置进行喷洒，水会因为叶子的阻挡进行溅射，达到了提高废水喷洒的范围的效果。
(5)、该废水后处理循环利用装置，对农作物的叶子喷洒完毕时，将拉板松开，四组合页上靠近中心点的侧壁均连接有连接弹簧，没有了卡槽的限制，所以连接弹簧会将合页向远离中心点的方向撑开，使限位滑块重新将设备框和上封框分隔开，使水不在进入上封框的内部，达到了方便密封的效果。
（发明人：彭国飞）
