公布日：2022.07.05
申请日：2022.06.06
分类号：B03B9/06(2006.01)I;B03B5/34(2006.01)I;B04C5/26(2006.01)I;C02F3/12(2006.01)I
摘要

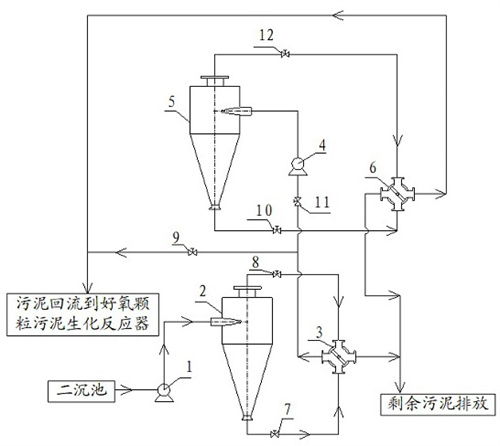

本发明涉及污水处理技术领域，提供一种好氧颗粒污泥筛选系统及方法，包括一级筛选系统和二级筛选系统。一级进泥泵，将二沉池的污泥泵入到一级旋流筛选器，一级旋流筛选器设置有切向进料口、顶部第一出料口、底部第二出料口，出料口连接一级四通切换阀，具有第一连通状态和第二连通状态，在第一连通状态，第二出料口与好氧颗粒污泥生化反应器或二级筛选系统连通；在第二连通状态，第一出料口与好氧颗粒污泥生化反应器或二级筛选系统连通。二级筛选系统的构成与一级筛选系统类似，对好氧颗粒污泥进一步筛选。本发明提供一种好氧颗粒污泥筛选系统及方法，能够为好氧颗粒污泥生化反应器筛选出浓度、比重合适的回流污泥，优化生物种群，提高反应效率。
权利要求书
1.一种好氧颗粒污泥筛选系统，其特征在于，至少包括一级筛选系统，所述一级筛选系统包括：一级进泥泵，用于将二沉池的污泥泵出；一级旋流筛选器，设置于所述一级进泥泵的下游，侧壁上设置有与所述一级进泥泵连通的第一切向进料口，所述一级旋流筛选器的顶部设置有第一出料口，底部设置有第二出料口；所述一级旋流筛选器用于使旋流流态下重质污泥流向第二出料口，轻质污泥流向第一出料口；一级四通切换阀，设置于所述一级旋流筛选器的下游，具有第一连通状态和第二连通状态，在所述第一连通状态，所述第一出料口与剩余污泥排放池连通；所述第二出料口与好氧颗粒污泥生化反应器或二级筛选系统连通；在所述第二连通状态，所述第一出料口与好氧颗粒污泥生化反应器或二级筛选系统连通；所述第二出料口与剩余污泥排放池连通；所述二级筛选系统包括：二级进泥泵，一端通过第三管道与所述一级四通切换阀连通，且所述第三管道上设置有第二阀门；二级旋流筛选器，设置于所述二级进泥泵的下游，侧壁上设置有与所述二级进泥泵连通的第二切向进料口，所述二级旋流筛选器的顶部设置有第三出料口，底部设置有第四出料口；二级四通切换阀，设置于所述二级旋流筛选器的下游，具有第三连通状态和第四连通状态，在所述第三连通状态，所述第三出料口与好氧颗粒污泥生化反应器连通；所述第四出料口与剩余污泥排放池连通；在所述第四连通状态，所述第三出料口与剩余污泥排放池连通；所述第四出料口与好氧颗粒污泥生化反应器连通。
2.根据权利要求1所述的好氧颗粒污泥筛选系统，其特征在于，所述一级四通切换阀包括第一阀体和第一切换板，所述第一阀体具有A、B、C、D四个口，其中A口通过第一管道与所述第一出料口连通，C口通过第二管道与所述第二出料口连通；所述第一切换板用于切换所述A、B、C、D四个口的连通状态，形成第一连通状态和第二连通状态；在所述第一连通状态，A口和B口连通形成第一通道，C口和D口连通形成第二通道；在所述第二连通状态，B口和C口连通形成第一通道，A口和D口连通形成第二通道；所述第一通道用于与剩余污泥排放池连通，所述第二通道用于与好氧颗粒污泥生化反应器或二级筛选系统连通，且所述第二通道与好氧颗粒污泥生化反应器之间设置有第一阀门。
3.根据权利要求2所述的好氧颗粒污泥筛选系统，其特征在于，所述二级四通切换阀包括第二阀体和第二切换板，所述第二阀体具有a、b、c、d四个口，其中a口通过第四管道与所述第三出料口连通，c口通过第五管道与所述第四出料口连通；所述第二切换板用于切换所述a、b、c、d四个口的连通状态，形成第三连通状态和第四连通状态；在所述第三连通状态，a口和b口连通形成第三通道，c口和d口连通形成第四通道；在所述第四连通状态，b口和c口连通形成第三通道，a口和d口连通形成第四通道；所述第三通道用于与好氧颗粒污泥生化反应器连通，所述第四通道用于与剩余污泥排放池连通。
4.根据权利要求1所述的好氧颗粒污泥筛选系统，其特征在于，所述一级旋流筛选器内部中空，且顶部为圆柱状，底部为锥斗状。
5.根据权利要求2所述的好氧颗粒污泥筛选系统，其特征在于，所述第一管道上设置有第三阀门，所述第二管道上设置有第四阀门。
6.根据权利要求1所述的好氧颗粒污泥筛选系统，其特征在于，所述二级旋流筛选器内部中空，且顶部为圆柱状，底部为锥斗状。
7.根据权利要求3所述的好氧颗粒污泥筛选系统，其特征在于，所述第四管道上设置有第五阀门，所述第五管道上设置有第六阀门。
8.一种好氧颗粒污泥筛选方法，其特征在于，利用如权利要求1-7任一项所述的好氧颗粒污泥筛选系统，至少包括一级筛选，所述一级筛选包括以下步骤：S1、将二沉池的污泥泵出至一级旋流筛选器；S2、通过一级旋流筛选器的旋转，使旋流流态下的轻质污泥上浮至第一出料口排出，重质污泥下沉自第二出料口排出；S3、通过一级四通切换阀切换其第一连通状态和第二连通状态，在所述第一连通状态，所述第一出料口与剩余污泥排放池连通；所述第二出料口与好氧颗粒污泥生化反应器连通；在所述第二连通状态，所述第一出料口与好氧颗粒污泥生化反应器连通；所述第二出料口与剩余污泥排放池连通；以使好氧颗粒污泥生化反应器得到两种不同浓度的好氧颗粒污泥。
9.根据权利要求8所述的好氧颗粒污泥筛选方法，其特征在于，还包括二级筛选，所述二级筛选包括以下步骤：在所述一级筛选的下游串联二级筛选，通过一级筛选和二级筛选的共同作用能够得到四种不同浓度的好氧颗粒污泥。
发明内容
本发明提供一种好氧颗粒污泥筛选系统及方法，用以解决现有技术中二沉池没有筛选功能的缺陷，实现为好氧颗粒污泥生化反应器筛选出浓度、比重合适的回流污泥，优化生物种群，提高反应效率。
本发明提供一种好氧颗粒污泥筛选系统，至少包括一级筛选系统，所述一级筛选系统包括：
一级筛选系统，所述一级筛选系统包括：
一级进泥泵，用于将二沉池的污泥泵出；
一级旋流筛选器，设置于所述一级进泥泵的下游，侧壁上设置有与所述一级进泥泵连通的第一切向进料口，所述一级旋流筛选器的顶部设置有第一出料口，底部设置有第二出料口；所述一级旋流筛选器用于使旋流流态下重质污泥下沉，轻质污泥上浮；
一级四通切换阀，设置于所述一级旋流筛选器的下游，具有第一连通状态和第二连通状态，在所述第一连通状态，所述第一出料口与剩余污泥排放池连通；所述第二出料口与好氧颗粒污泥生化反应器连通；在所述第二连通状态，所述第一出料口与好氧颗粒污泥生化反应器连通；所述第二出料口与剩余污泥排放池连通。
根据本发明提供的一种好氧颗粒污泥筛选系统，所述一级四通切换阀包括第一阀体和第一切换板，所述第一阀体具有A、B、C、D四个口，其中A口通过第一管道与所述第一出料口连通，C口通过第二管道与所述第二出料口连通；所述第一切换板用于切换所述A、B、C、D四个口的连通状态，形成第一连通状态和第二连通状态；
在所述第一连通状态，A口和B口连通形成第一通道，C口和D口连通形成第二通道；在所述第二连通状态，B口和C口连通形成第一通道，A口和D口连通形成第二通道；所述第一通道用于与剩余污泥排放池连通，所述第二通道用于与好氧颗粒污泥生化反应器连通，且所述第二通道与好氧颗粒污泥生化反应器之间设置有第一阀门。
根据本发明提供的一种好氧颗粒污泥筛选系统，还包括二级筛选系统，所述二级筛选系统包括：
二级进泥泵，一端通过第三管道与D口连通，且所述第三管道上设置有第二阀门；
二级旋流筛选器，设置于所述二级进泥泵的下游，侧壁上设置有与所述二级进泥泵连通的第二切向进料口，所述二级旋流筛选器的顶部设置有第三出料口，底部设置有第四出料口；
二级四通切换阀，设置于所述二级旋流筛选器的下游，具有第三连通状态和第四连通状态，在所述第三连通状态，所述第三出料口与好氧颗粒污泥生化反应器连通；所述第四出料口与剩余污泥排放池连通；在所述第四连通状态，所述第三出料口与剩余污泥排放池连通；所述第四出料口与好氧颗粒污泥生化反应器连通。
根据本发明提供的一种好氧颗粒污泥筛选系统，所述二级四通切换阀包括第二阀体和第二切换板，所述第二阀体具有a、b、c、d四个口，其中a口通过第四管道与所述第三出料口连通，c口通过第五管道与所述第四出料口连通；所述第二切换板用于切换所述a、b、c、d四个口的连通状态，形成第三连通状态和第四连通状态；
在所述第三连通状态，a口和b口连通形成第三通道，c口和d口连通形成第四通道；在所述第四连通状态，b口和c口连通形成第三通道，a口和d口连通形成第四通道；所述第三通道用于与好氧颗粒污泥生化反应器连通，所述第四通道用于与剩余污泥排放池连通。
根据本发明提供的一种好氧颗粒污泥筛选系统，所述一级旋流筛选器内部中空，且顶部为圆柱状，底部为锥斗状。
根据本发明提供的一种好氧颗粒污泥筛选系统，所述第一管道上设置有第三阀门，所述第二管道上设置有第四阀门。
根据本发明提供的一种好氧颗粒污泥筛选系统，所述二级旋流筛选器内部中空，且顶部为圆柱状，底部为锥斗状。
根据本发明提供的一种好氧颗粒污泥筛选系统，所述第四管道上设置有第五阀门，所述第五管道上设置有第六阀门。
本发明还提供一种好氧颗粒污泥筛选方法，包括：利用如上所述的好氧颗粒污泥筛选系统，至少包括一级筛选，所述一级筛选包括以下步骤：
S1、将二沉池的污泥泵出至一级旋流筛选器；
S2、通过一级旋流筛选器的旋转，使旋流流态下的轻质污泥上浮至第一出料口排出，重质污泥下沉自第二出料口排出；
S3、通过一级四通切换阀切换其第一连通状态和第二连通状态，在所述第一连通状态，所述第一出料口与剩余污泥排放池连通；所述第二出料口与好氧颗粒污泥生化反应器连通；在所述第二连通状态，所述第一出料口与好氧颗粒污泥生化反应器连通；所述第二出料口与剩余污泥排放池连通；以使好氧颗粒污泥生化反应器得到两种不同浓度的好氧颗粒污泥。
根据本发明提供的一种好氧颗粒污泥筛选方法，还包括二级筛选，所述二级筛选包括以下步骤：
在所述一级筛选的下游串联二级筛选，通过一级筛选和二级筛选的共同作用能够得到四种不同浓度的好氧颗粒污泥。
本发明提供的好氧颗粒污泥筛选系统，通过一级进泥泵将二沉池的污泥混合液高速切向进入一级旋流筛选器内，形成旋流流态，在旋流流态水力作用下，重质污泥下沉自第二出料口排出，轻质污泥上浮自第一出料口排出；通过一级四通切换阀切换作用，能够使第一出料口和第二出料口切换与好氧颗粒污泥生化反应器连通，从而得到不同浓度的好氧颗粒污泥，进而为好氧颗粒污泥生化反应器筛选出浓度、比重合适的回流污泥，优化生物种群，提高反应效率。
进一步地，本发明还提供一种好氧颗粒污泥筛选方法，由于包括上述的好氧颗粒污泥筛选系统，因此具备如上所述的各种优势。
（发明人：杨平;陈凯华;潘建通;迟金宝;黄文涛;张雷;汪翠萍;朱大明;门坤阔;崔炎炎）
