公布日：2023.03.21
申请日：2022.10.10
分类号：B01D21/00(2006.01)I;B01D21/02(2006.01)I
摘要
本发明公开了一种锂电池正极材料生产废水的处理系统，包括底板，所述底板顶部一侧依次设有第一沉淀池、第二沉淀池和第三沉淀池，所述第一沉淀池、第二沉淀池和第三沉淀池内部均可拆卸连接有挡盖，所述挡盖底部设有挡环，所述第一沉淀池一侧连接有进水管，所述第一沉淀池与第二沉淀池之间连接有第一连通管，所述第二沉淀池与第三沉淀池之间连接有第二连通管。本发明通过三次沉淀，沉淀效果较好，可以连续沉淀使用，节省时间，通过设有挡环和挡盖，能减少絮凝物流出，提高沉淀效果，通过设有淤泥池，将沉淀在底部的沉淀物混合物收集起来，并通过过滤斗进行过滤，将过滤后的滤液再次进行沉淀，对沉淀物中的废水进行回收利用。
权利要求书

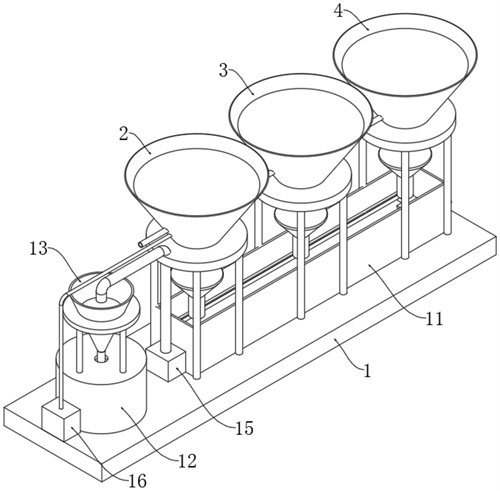

1.一种锂电池正极材料生产废水的处理系统，包括底板(1)，其特征在于：所述底板(1)顶部一侧依次设有第一沉淀池(2)、第二沉淀池(3)和第三沉淀池(4)，所述第一沉淀池(2)、第二沉淀池(3)和第三沉淀池(4)内部均可拆卸连接有挡盖(5)，所述挡盖(5)底部设有挡环(6)，所述第一沉淀池(2)一侧连接有进水管，所述第一沉淀池(2)与第二沉淀池(3)之间连接有第一连通管(7)，所述第二沉淀池(3)与第三沉淀池(4)之间连接有第二连通管(8)，所述第一沉淀池(2)、第二沉淀池(3)和第三沉淀池(4)底部均固定连接有沉淀斗(9)，所述沉淀斗(9)底部固定连接有排污管(10)，所述排污管(10)内设有阀门，所述排污管(10)底部设有淤泥池(11)，所述淤泥池(11)内部设有清淤泥组件，所述淤泥池(11)一侧设有淤泥回收组件；所述清淤泥组件包括用于清理淤泥池(11)内淤泥的清扫结构和用于带动清扫结构左右移动的移动结构；所述淤泥回收组件包括滤液箱(12)，所述滤液箱(12)设置在底板(1)顶部一侧，所述滤液箱(12)顶部设有过滤斗(13)，所述过滤斗(13)内部可拆卸连接有过滤网(14)，所述淤泥池(11)一侧设有排污泵(15)，所述排污泵(15)输入端与淤泥池(11)相连通，所述排污泵(15)输出端设置在过滤斗(13)顶部，所述滤液箱(12)一侧设有水泵(16)，所述水泵(16)输入端与滤液箱(12)相连通，所述水泵(16)输出端与第一沉淀池(2)相连通。
2.根据权利要求1所述的一种锂电池正极材料生产废水的处理系统，其特征在于：所述第一沉淀池(2)、第二沉淀池(3)和第三沉淀池(4)截面形状均设置为梯形，所述沉淀斗(9)截面形状设置为菱形，所述第一连通管(7)高度高于第二连通管(8)。
3.根据权利要求1所述的一种锂电池正极材料生产废水的处理系统，其特征在于：所述第一沉淀池(2)、第二沉淀池(3)和第三沉淀池(4)内壁均固定连接有第一限位环(17)，所述第一限位环(17)底部设有第二限位环(18)，所述第一限位环(17)与挡盖(5)相匹配，所述第二限位环(18)与挡环(6)相匹配，所述挡盖(5)截面形状设置为三角形，所述挡环(6)截面形状设置为梯形。
4.根据权利要求1所述的一种锂电池正极材料生产废水的处理系统，其特征在于：所述清扫结构包括固定板(19)，所述固定板(19)设置在淤泥池(11)内部，所述固定板(19)底部固定安装有伸缩杆(20)，所述伸缩杆(20)底部固定连接有安装板(21)，所述安装板(21)顶部两侧均固定连接有滑杆(22)，所述滑杆(22)与固定板(19)上下滑动连接，所述安装板(21)底部一侧固定安装有将淤泥刮走的刮泥组件，所述安装板(21)底部另一侧固定安装有对淤泥池(11)内壁底部进行刷洗的滚刷组件。
5.根据权利要求4所述的一种锂电池正极材料生产废水的处理系统，其特征在于：所述刮泥组件包括支撑板(23)，所述支撑板(23)固定连接在安装板(21)底部一侧，所述支撑板(23)底部转动安装有转动辊(24)，所述支撑板(23)一侧固定连接有刮板(25)。
6.根据权利要求4所述的一种锂电池正极材料生产废水的处理系统，其特征在于：所述滚刷组件包括安装架(26)，所述安装架(26)固定安装在安装板(21)底部一侧，所述安装架(26)内部转动安装有辊筒(27)，所述安装架(26)一侧固定安装有第一电机，所述第一电机输出轴与辊筒(27)固定连接，所述辊筒(27)外表面固定连接有刷毛(28)。
7.根据权利要求6所述的一种锂电池正极材料生产废水的处理系统，其特征在于：所述滚刷组件一侧设有用于清理刷毛(28)上淤泥的清刷组件，所述清刷组件包括第一立板(29)和第二立板(30)，所述第一立板(29)和第二立板(30)均固定连接在安装板(21)底部，所述第一立板(29)和第二立板(30)均设置在刮泥组件与滚刷组件之间，所述第一立板(29)和第二立板(30)均由弹性材料制成。
8.根据权利要求4所述的一种锂电池正极材料生产废水的处理系统，其特征在于：所述移动结构包括两个螺纹杆(31)，两个所述螺纹杆(31)转动安装在淤泥池(11)内部，所述固定板(19)顶部两侧均固定连接有螺纹块(32)，所述螺纹块(32)设置在螺纹杆(31)外表面，所述螺纹块(32)与螺纹杆(31)螺纹连接，所述淤泥池(11)一侧固定安装有两个第二电机，两个所述第二电机输出轴分别与两个螺纹杆(31)固定连接，两个所述螺纹块(32)背向一侧均固定连接有滑块(33)，所述淤泥池(11)内壁两侧均开设有滑槽(34)，所述滑块(33)与滑槽(34)滑动连接。
发明内容
本发明的目的是提供一种锂电池正极材料生产废水的处理系统，以解决现有的锂电池正极材料生产废水沉淀处理时，沉淀不够彻底，絮凝物很容易随着水流流出，且沉淀池底部的沉淀物中含有大量废水，一般直接将沉淀物排出，没有对其中的废水进行回收利用，造成浪费的问题。
为了实现上述目的，本发明提供如下技术方案：一种锂电池正极材料生产废水的处理系统，包括底板，所述底板顶部一侧依次设有第一沉淀池、第二沉淀池和第三沉淀池，所述第一沉淀池、第二沉淀池和第三沉淀池内部均可拆卸连接有挡盖，所述挡盖底部设有挡环，所述第一沉淀池一侧连接有进水管，所述第一沉淀池与第二沉淀池之间连接有第一连通管，所述第二沉淀池与第三沉淀池之间连接有第二连通管，所述第一沉淀池、第二沉淀池和第三沉淀池底部均固定连接有沉淀斗，所述沉淀斗底部固定连接有排污管，所述排污管内设有阀门，所述排污管底部设有淤泥池，所述淤泥池内部设有清淤泥组件，所述淤泥池一侧设有淤泥回收组件；
所述清淤泥组件包括用于清理淤泥池内淤泥的清扫结构和用于带动清扫结构左右移动的移动结构；
所述淤泥回收组件包括滤液箱，所述滤液箱设置在底板顶部一侧，所述滤液箱顶部设有过滤斗，所述过滤斗内部可拆卸连接有过滤网，所述淤泥池一侧设有排污泵，所述排污泵输入端与淤泥池相连通，所述排污泵输出端设置在过滤斗顶部，所述滤液箱一侧设有水泵，所述水泵输入端与滤液箱相连通，所述水泵输出端与第一沉淀池相连通。
优选的，所述第一沉淀池、第二沉淀池和第三沉淀池截面形状均设置为梯形，所述沉淀斗截面形状设置为菱形，所述第一连通管高度高于第二连通管。
优选的，所述第一沉淀池、第二沉淀池和第三沉淀池内壁均固定连接有第一限位环，所述第一限位环底部设有第二限位环，所述第一限位环与挡盖相匹配，所述第二限位环与挡环相匹配，所述挡盖截面形状设置为三角形，所述挡环截面形状设置为梯形。
优选的，所述清扫结构包括固定板，所述固定板设置在淤泥池内部，所述固定板底部固定安装有伸缩杆，所述伸缩杆底部固定连接有安装板，所述安装板顶部两侧均固定连接有滑杆，所述滑杆与固定板上下滑动连接，所述安装板底部一侧固定安装有将淤泥刮走的刮泥组件，所述安装板底部另一侧固定安装有对淤泥池内壁底部进行刷洗的滚刷组件。
优选的，所述刮泥组件包括支撑板，所述支撑板固定连接在安装板底部一侧，所述支撑板底部转动安装有转动辊，所述支撑板一侧固定连接有刮板。
优选的，所述滚刷组件包括安装架，所述安装架固定安装在安装板底部一侧，所述安装架内部转动安装有辊筒，所述安装架一侧固定安装有第一电机，所述第一电机输出轴与辊筒固定连接，所述辊筒外表面固定连接有刷毛。
优选的，所述滚刷组件一侧设有用于清理刷毛上淤泥的清刷组件，所述清刷组件包括第一立板和第二立板，所述第一立板和第二立板均固定连接在安装板底部，所述第一立板和第二立板均设置在刮泥组件与滚刷组件之间，所述第一立板和第二立板均由弹性材料制成。
优选的，所述移动结构包括两个螺纹杆，两个所述螺纹杆转动安装在淤泥池内部，所述固定板顶部两侧均固定连接有螺纹块，所述螺纹块设置在螺纹杆外表面，所述螺纹块与螺纹杆螺纹连接，所述淤泥池一侧固定安装有两个第二电机，两个所述第二电机输出轴分别与两个螺纹杆固定连接，两个所述螺纹块背向一侧均固定连接有滑块，所述淤泥池内壁两侧均开设有滑槽，所述滑块与滑槽滑动连接。
在上述技术方案中，本发明提供的技术效果和优点：
1、通过在对锂电池正极材料生产废水沉淀处理时，将反应后废水通过进水管流到第一沉淀池内，大多数沉淀物在第一沉淀池内沉降，并沉降到沉淀斗内部，由于设有挡盖和挡环，提高沉淀效率，且防止沉降后的沉淀物再次向上移动流出，第一沉淀池内的上层清液则通过第一连通管流到第二沉淀池内进行二次沉淀，之后第二沉淀池内上层清液通过第二连通管流到第三沉淀池内进行三次沉淀，大大提高沉淀效率，沉淀物被沉降到沉淀斗内，打开排污管内阀门，则沉淀物由排污管流到淤泥池内，启动排污泵，则排污泵将淤泥池内沉淀物抽到过滤斗内，经过过滤网对沉淀物进行简单过滤，将沉淀物内部废水流到滤液箱内，通过水泵将滤液箱内废水输送到第一沉淀池内参与沉淀，有利于回收沉淀物，且回收废水，最后通过清淤泥组件对淤泥池内部淤泥进行清洗，本方案通过三次沉淀，沉淀效果较好，可以连续沉淀使用，节省时间，通过设有挡环和挡盖，能减少絮凝物流出，提高沉淀效果，通过设有淤泥池，将沉淀在底部的沉淀物混合物收集起来，并通过过滤斗进行过滤，将过滤后的滤液再次进行沉淀，对沉淀物中的废水进行回收利用，且便于回收沉淀物；
2、通过第一沉淀池、第二沉淀池和第三沉淀池截面形状均设置为梯形，利于沉淀物沉降，提高沉淀效率，沉淀斗截面形状设置为菱形，便于沉淀物排出，第一连通管高度高于第二连通管，便于上层清液流出，通过设有第一限位环和第二限位环，便于固定挡盖和挡环，挡盖截面形状设置为三角形，对沉淀物进行阻拦，利于沉淀物沉降，挡环截面形状设置为梯形，利于沉淀物沉降，防止沉降后的沉淀物再次向上移动流出，在使用时，使伸缩杆输出端拉伸，使安装板下移，使刮泥组件和滚刷组件紧贴淤泥池内壁底部，便于对淤泥进行清扫，移动结构带动清扫结构向左移动，则支撑板底部转动辊向左移动，刮板向左移动将淤泥刮到最左边，便于清走淤泥，启动第一电机，则辊筒带动刷毛转动，对淤泥池内壁底部进行滚刷，同时通过移动结构使滚刷组件不断向左移动进行滚刷，辊筒带动刷毛转动时，刷毛触碰到第一立板和第二立板，第一立板和第二立板将刷毛上淤泥清除，启动第二电机，则带动螺纹杆转动，使螺纹块左右移动，同时使滑块在滑槽内部左右移动，螺纹块左右移动带动清扫结构左右移动，便于对淤泥池内壁底部进行清理。
（发明人：唐叶红;刘景光;张勇）
