公布日：2023.03.07
申请日：2021.09.01
分类号：C02F9/00(2023.01)I;C02F103/16(2006.01)N
摘要
本发明公开了一种电镀废水处理净化装置，包括废水池、处理箱和冲洗水槽，所述废水池内壁开设有冲洗水槽，所述冲洗水槽一侧开设有废镀液槽，所述冲洗水槽和废镀液槽内部均通过螺栓固定有挡板，所述挡板一侧通过固定有隔板。本发明可以通过使用冲洗废水稀释电镀废液，提高电镀废液后续处理效率，且可以进行搅拌和加药，对稀释后的电镀废水进行处理。
权利要求书

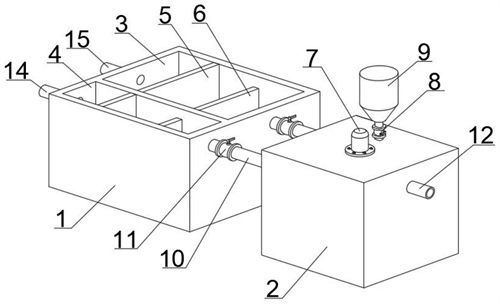

1.一种电镀废水处理净化装置，包括废水池(1)、处理箱(2)和冲洗水槽(3)，其特征在于：所述废水池(1)内壁开设有冲洗水槽(3)，所述冲洗水槽(3)一侧开设有废镀液槽(4)，所述冲洗水槽(3)和废镀液槽(4)内部均通过螺栓固定有挡板(5)，所述挡板(5)一侧通过固定有隔板(6)。
2.根据权利要求1所述的一种电镀废水处理净化装置，其特征在于：所述处理箱(2)位于废水池(1)一侧，所述处理箱(2)顶部通过螺栓固定有驱动电机(7)，所述驱动电机(7)底部输出轴承通过插销固定有搅拌杆(13)，所述搅拌杆(13)位于处理箱(2)内部，所述驱动电机(7)一侧通过管道连接有药剂调节阀(8)，所述药剂调节阀(8)顶部通过螺纹槽连接有储药桶(9)。
3.根据权利要求1所述的一种电镀废水处理净化装置，其特征在于：所述处理箱(2)两端通过法兰连接有连接管(10)，所述连接管(10)一端通过螺纹槽连接有调节阀(11)，所述调节阀(11)一端通过管道分别连接冲洗水槽(3)和废镀液槽(4)内部。
4.根据权利要求1所述的一种电镀废水处理净化装置，其特征在于：所述冲洗水槽(3)一端焊接有冲洗进水管(15)，所述废镀液槽(4)一端焊接有废液进水管(14)，所述废液进水管(14)和冲洗进水管(15)均位于废水池(1)外侧。
5.根据权利要求1所述的一种电镀废水处理净化装置，其特征在于：所述处理箱(2)一端焊接有出水管(12)。
发明内容
本发明的主要目的在于提供一种电镀废水处理净化装置，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种电镀废水处理净化装置，包括废水池、处理箱和冲洗水槽，所述废水池内壁开设有冲洗水槽，所述冲洗水槽一侧开设有废镀液槽，所述冲洗水槽和废镀液槽内部均通过螺栓固定有挡板，所述挡板一侧通过固定有隔板。
进一步地，所述处理箱位于废水池一侧，所述处理箱顶部通过螺栓固定有驱动电机，所述驱动电机底部输出轴承通过插销固定有搅拌杆，所述搅拌杆位于处理箱内部，所述驱动电机一侧通过管道连接有药剂调节阀，所述药剂调节阀顶部通过螺纹槽连接有储药桶。
进一步地，所述处理箱两端通过法兰连接有连接管，所述连接管一端通过螺纹槽连接有调节阀，所述调节阀一端通过管道分别连接冲洗水槽和废镀液槽内部；控制调节阀的开设角度，可以控制电镀废液和冲洗废水的流量。
进一步地，所述冲洗水槽一端焊接有冲洗进水管，所述废镀液槽一端焊接有废液进水管，所述废液进水管和冲洗进水管均位于废水池外侧。
进一步地，所述处理箱一端焊接有出水管；稀释、处理后的电镀废水从出水管排出。
与现有技术相比，本发明具有如下有益效果：
1、通过设置冲洗水槽、废镀液槽、挡板和隔板，冲洗废水经冲洗进水管流进冲洗水槽内，电镀废液经废液进水管进入废镀液槽内，进入废镀液槽内的电镀废液和进入冲洗水槽内的冲洗废水会依次被各自内部的挡板和隔板阻挡，隔板对废液和废水进行阻挡，使其可以在各自的水槽中进行沉淀，挡板可以防止废液或废水直接流过隔板，沉淀后的废水和废液漫过隔板经连接管流进处理箱内，人员打开并控制调节阀的开合角度，可以控制废液和废水的流量，使较多废水和较少废液流进处理箱内。
2、通过设置驱动电机、搅拌杆和储药桶，人员打开驱动电机带动搅拌杆转动，对进入内的废液和废水进行搅拌、混合，使废水对废液进行稀释，同时人员可以将废水处理药剂倒入储药桶内，打开药剂调节阀使药剂进入处理箱内，与废水废液一起搅拌，对稀释后废液进行处理，经稀释、处理后废液排至处理槽内进行处理、净化，可以提高电镀废水的处理效率。
（发明人：高达;王宏刚;赵玉）
