公布日：2023.05.30
申请日：2022.12.06
分类号：C02F1/38(2023.01)I;C02F1/40(2023.01)I
摘要
本发明提供一种用于油污废水处理用旋流分离设备，涉及废水处理技术领域，包括设备本体，所述设备本体的进水口、出水口以及出油口处均固定连接有连接法兰，所述环形固定架一侧固定连接有安装组件，所述安装组件上固定连接有三个防尘机构，通过设置第二防尘组件，在设备运输前，通过堵块将设备的进出口堵住，能够避免杂物进入设备内部，还能够避免设备的进出口在运输途中受到撞击或发生磨损，通过设置第一防尘组件，能够在设备使用过程中，将连接法兰罩设在弹性防护罩内部，能够避免设备连接处有灰尘或杂物堆积，影响设备的分流效果，且对连接处的紧固件起到防护的作用，方便后期维护和拆卸。
权利要求书

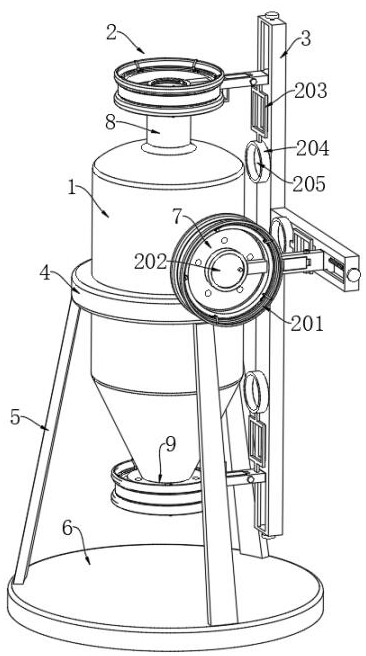

1.一种用于油污废水处理用旋流分离设备，包括设备本体（1），其特征在于：所述设备本体（1）通过环形固定架（4）和支撑柱（5）固定安装在底座（6）上，所述设备本体（1）的进水口（10）、出水口（9）以及出油口（8）处均固定连接有连接法兰（7），所述环形固定架（4）一侧固定连接有安装组件（3），所述安装组件（3）上固定连接有三个防尘机构（2），三个防尘机构（2）分别对应设置在进水口（10）、出水口（9）和出油口（8）处；所述安装组件（3）包括安装架（301），所述安装架（301）中部与环形固定架（4）固定连接，所述安装架（301）呈T字型且三端分别与进水口（10）、出水口（9）和出油口（8）的位置相对应，所述安装架（301）三端均开设有限位槽（302），每个所述限位槽（302）内部均贯穿且转动连接有螺纹杆（303）；每个所述螺纹杆（303）杆身上均螺纹连接有限位块（304），每个所述限位块（304）均与相应的限位槽（302）内壁滑动连接，所述安装架（301）三端且位于限位槽（302）一侧均开设有凹槽（305）；所述防尘机构（2）包括第一防尘组件（201）和第二防尘组件（202），所述第一防尘组件（201）包括第一连接块（2011），所述第一连接块（2011）一端与限位块（304）固定连接，所述第一连接块（2011）另一端固定连接有环形安装块（2013），所述第一连接块（2011）中部开设有活动槽（2012），所述第二防尘组件（202）包括第二连接块（2021），所述第二连接块（2021）活动设置在活动槽（2012）内，所述第二连接块（2021）一端通过螺栓（2024）与第一连接块（2011）固定；所述第一连接块（2011）靠近安装架（301）的一端固定连接有连接架（203），所述连接架（203）远离第一连接块（2011）的一端固定连接有底盘（204），所述底盘（204）远离安装架（301）的一侧中部开设有放置槽（205），所述环形安装块（2013）上下表面外边缘处均固定连接有固定环（2014），每个所述固定环（2014）内部均开设有固定槽（2015），所述环形安装块（2013）上下表面均转动连接有若干羊角杆（2018），两侧的所述羊角杆（2018）上均罩设有弹性防尘罩（2019）；每个所述羊角杆（2018）靠近环形安装块（2013）的一端杆身上均开设有齿槽（20182），每个所述羊角杆（2018）远离环形安装块（2013）的一端均开设有卡槽（20181），所述弹性防尘罩（2019）一端套设在固定槽（2015）内，所述弹性防尘罩（2019）另一端卡在卡槽（20181）内，所述环形安装块（2013）上下表面且位于固定环（2014）内侧均转动连接有转动环（2016），每个所述转动环（2016）内壁均一体化设置有若干与齿槽（20182）相对应的齿牙（2017），所述齿牙（2017）与齿槽（20182）啮合；所述第二连接块（2021）上一体化设置有与羊角杆（2018）和弹性防尘罩（2019）位置相对应的第三连接块（2029），所述第二连接块（2021）远离螺栓（2024）的一端固定连接有固定套筒（2022），所述固定套筒（2022）内部开设有螺纹连接槽（2023）。
2.根据权利要求1所述的一种用于油污废水处理用旋流分离设备，其特征在于：所述环形固定架（4）固定套设在设备本体（1）中部外周面，所述支撑柱（5）两端分别与环形固定架（4）下表面和底座（6）上表面固定连接。
3.根据权利要求1所述的一种用于油污废水处理用旋流分离设备，其特征在于：所述固定套筒（2022）内部活动设置有螺纹连接盘（2025），所述螺纹连接盘（2025）远离法兰的一侧转动连接有控制手柄（2028），所述螺纹连接盘（2025）外周面与螺纹连接槽（2023）螺纹连接。
4.根据权利要求3所述的一种用于油污废水处理用旋流分离设备，其特征在于：所述螺纹连接盘（2025）靠近法兰的一侧固定连接有堵块（2026），所述堵块（2026）上一体化设置有导向块（2027），三个所述堵块（2026）分别与进水口（10）、出水口（9）和出油口（8）内壁紧密贴合。
发明内容
针对现有技术的不足，本发明提供了一种用于油污废水处理用旋流分离设备，能够有效解决旋流分离器在使用前，其进水口、出水口以及出油口通常是未设置防尘或其他防护结构的，在设备运输过程中，杂物容易从管口处进入设备内部，在设备运行时容易刮伤设备内壁，另外，在设备使用期间，其管口与管道连接处也容易出现灰尘堆积的情况，不仅会影响设备后续的拆卸和维护，还会对设备分离处理效果造成影响的问题。
为实现上述目的，本发明采取的技术方案为：
一种用于油污废水处理用旋流分离设备，包括设备本体，所述设备本体通过环形固定架和支撑柱固定安装在底座上，所述设备本体的进水口、出水口以及出油口处均固定连接有连接法兰，所述环形固定架一侧固定连接有安装组件，所述安装组件上固定连接有三个防尘机构，三个防尘机构分别对应设置在进水口、出水口和出油口处。
作为优选，所述环形固定架固定套设在设备本体中部外周面，所述支撑柱两端分别与环形固定架下表面和底座上表面固定连接。
作为优选，所述安装组件包括安装架，所述安装架中部与环形固定架固定连接，所述安装架呈T字型且三端分别与进水口、出水口和出油口的位置相对应，所述安装架三端均开设有限位槽，每个所述限位槽内部均贯穿且转动连接有螺纹杆。
作为优选，每个所述螺纹杆杆身上均螺纹连接有限位块，每个所述限位块均与相应的限位槽内壁滑动连接，所述安装架三端且位于限位槽一侧均开设有凹槽。
作为优选，所述防尘机构包括第一防尘组件和第二防尘组件，所述第一防尘组件包括第一连接块，所述第一连接块一端与限位块固定连接，所述第一连接块另一端固定连接有环形安装块，所述第一连接块中部开设有活动槽，所述第二防尘组件包括第二连接块，所述第二连接块活动设置在活动槽内，所述第二连接块一端通过螺栓与第一连接块固定。
作为优选，所述第一连接块靠近安装架的一端固定连接有连接架，所述连接架远离第一连接块的一端固定连接有底盘，所述底盘远离安装架的一侧中部开设有放置槽，所述环形安装块上下表面外边缘处均固定连接有固定环，每个所述固定环内部均开设有固定槽，所述环形安装块上下表面均转动连接有若干羊角杆，两侧的所述羊角杆上均罩设有弹性防尘罩。
作为优选，每个所述羊角杆靠近环形安装块的一端杆身上均开设有齿槽，每个所述羊角杆远离环形安装块的一端均开设有卡槽，所述弹性防尘罩一端套设在固定槽内，所述弹性防尘罩另一端卡在卡槽内，所述环形安装块上下表面且位于固定环内侧均转动连接有转动环，每个所述转动环内壁均一体化设置有若干与齿槽相对应的齿牙，所述齿牙与齿槽啮合。
作为优选，所述第二连接块上一体化设置有与羊角杆和弹性防尘罩位置相对应的第三连接块，所述第二连接块远离螺栓的一端固定连接有固定套筒，所述固定套筒内部开设有螺纹连接槽。
作为优选，所述固定套筒内部活动设置有螺纹连接盘，所述螺纹连接盘远离法兰的一侧转动连接有控制手柄，所述螺纹连接盘外周面与螺纹连接槽螺纹连接。
作为优选，所述螺纹连接盘靠近法兰的一侧固定连接有堵块，所述堵块上一体化设置有导向块，三个所述堵块分别与进水口、出水口和出油口内壁紧密贴合。
与现有技术相比，本发明具有如下有益效果：
1、在设备各出口的连接法兰与对应管道的法兰连接后，通过转动螺纹杆带动限位块以及环形安装块移动至两个法兰中部，使环形安装块套设在两个法兰的连接缝隙外，然后依次转动其中一侧的一个羊角杆，使其向内转动，该羊角杆通过底部的齿槽与齿牙啮合，从而带动转动环转动，进而驱动其他的羊角杆同步转动，在转动过程中，弹性防尘罩从卡槽内滑出，并且沿着羊角杆的弧形杆面向内收缩，直至滑动至连接管道以及出口管道上收紧，从而能够将两个连接法兰包裹在弹性防尘罩内部，避免设备出口和管道连接处有灰尘或杂物堆积，影响设备内部油废水处理效果，同时也能对法兰连接处所用到的紧固件进行保护，避免紧固件处有灰尘或污渍，避免外界环境对紧固件的影响，提高紧固件的使用寿命，方便了后期对设备本体的拆卸和维护。
2、在设备运输和安装之前，通过安装组件带动第一连接块和第二连接块同时朝着靠近连接法兰的方向移动，直至固定套筒与连接法兰表面相抵，然后通过转动控制手柄带动螺纹连接盘转动，螺纹连接盘与螺纹连接槽之间相互配合，使得螺纹连接盘带动堵块和导向块逐渐朝着设备管口内移动，直至堵块与管口内壁贴紧，在安装时，通过驱动限位块带动固定套筒反向移动，使堵块从管口内移动出来，并且继续移动一段距离，然后拧松螺栓，朝着靠近安装架的方向翻转第二连接块和固定套筒，直至第二连接块翻转至与第一连接块垂直，此时堵块和导向块刚好移动至底盘的放置槽内，然后将螺栓拧紧，使第二连接块和堵块的位置固定，在翻转过程中，第三连接块贯穿连接架后移动至凹槽内，通过该设置，一方面能够避免杂物在设备使用前进入设备内部，在设备运行时划伤设备内壁，另一方面能够避免设备的进出口在运输过程中受到撞击或发生磨损。
（发明人：汪佳慧;赵明杰;郭清;刘晓晓;刘雪妮;王静;张颢竞;陈杰;栗勇田）
