公布日：2023.04.28
申请日：2022.12.23
分类号：B01D36/04(2006.01)I
摘要
本发明涉及过滤装置技术领域，具体为一种污水处理用的降沉式过滤装置，包括过滤箱，所述过滤箱的下端一侧固定设置有排水管，且过滤箱的上端覆盖有密封盖，所述密封盖的中心位置上开设有螺纹孔，所述螺纹孔的一侧固定设置有加料管，且密封盖上与加料管与螺纹孔连线方向相垂直的方向上对称开设有两个支撑插孔，所述密封盖的下端两侧对称焊接有安装柱，当污水中的有毒物质沉淀完之后，此时转动螺纹杆，使其在螺纹的作用下往下移动，进而带动支撑盘往下移动，这样即可使得空心板变成水平状态，然后往下按压支撑框，使得挡板与空心板相接触，此时挡板将空心板上的空心挡住，这样就使得大部分沉淀物挡在挡板的下端，减小了过滤板被堵塞的可能性。
权利要求书

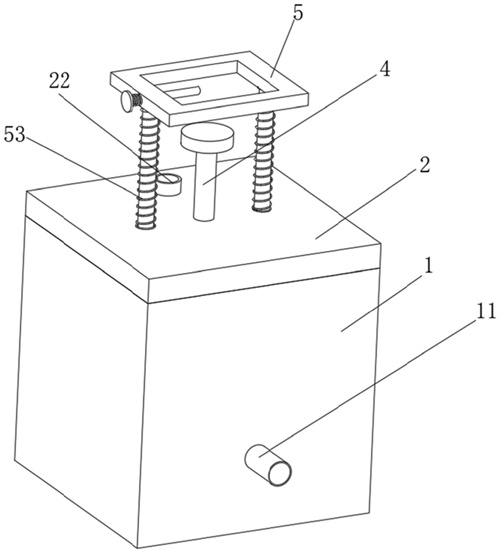

1.一种污水处理用的降沉式过滤装置，包括过滤箱(1)，其特征在于：所述过滤箱(1)的下端一侧固定设置有排水管(11)，且过滤箱(1)的上端覆盖有密封盖(2)，所述密封盖(2)的中心位置上开设有螺纹孔(21)，所述螺纹孔(21)的一侧固定设置有加料管(22)，且密封盖(2)上与加料管(22)与螺纹孔(21)连线方向相垂直的方向上对称开设有两个支撑插孔，所述密封盖(2)的下端两侧对称焊接有安装柱(23)，所述过滤箱(1)的内部安装有沉淀物阻挡过滤机构。
2.根据权利要求1所述的一种污水处理用的降沉式过滤装置，其特征在于：所述沉淀物阻挡过滤机构包括空心板(3)、螺纹杆(4)、支撑框(5)、固定柱(6)、第二弹簧(7)和过滤板(8)，所述空心板(3)为两个，且空心板(3)的一侧中间位置上开设有铰接槽(31)，所述空心板(3)通过铰接槽(31)与安装柱(23)的下端进行铰接。
3.根据权利要求2所述的一种污水处理用的降沉式过滤装置，其特征在于：所述空心板(3)的另一侧中间位置上开设有配合槽(32)，且空心板(3)对沉淀物不起到阻挡作用时，倾斜朝上，所述螺纹杆(4)螺纹连接在螺纹孔(21)中，且螺纹杆(4)的下端固定设置有支撑盘(41)，所述支撑盘(41)处于两个空心板(3)的下侧，且与两个空心板(3)相接触，螺纹杆(4)的上端焊接有压盘(42)，所述压盘(42)处于密封盖(2)的上侧。
4.根据权利要求2所述的一种污水处理用的降沉式过滤装置，其特征在于：所述支撑框(5)的一侧开设有连接孔(51)，所述连接孔(51)中插接有固定柱(6)，所述固定柱(6)处于支撑框(5)外侧的一端焊接有端部块(61)，且固定柱(6)上套接有第二弹簧(7)。
5.根据权利要求4所述的一种污水处理用的降沉式过滤装置，其特征在于：所述支撑框(5)的下端两侧对称焊接有支撑杆(52)，所述支撑杆(52)上套接有第一弹簧(53)，且支撑杆(52)的下端焊接有挡板(54)，所述挡板(54)一侧开设有凹槽(55)，所述凹槽(55)与安装柱(23)相配合。
6.根据权利要求5所述的一种污水处理用的降沉式过滤装置，其特征在于：所述挡板(54)上开设有通孔(56)，且挡板(54)的一端开设有安装槽(57)，所述安装槽(57)中焊接有弹性片(58)，所述弹性片(58)上焊接有三角块(59)，安装槽(57)处安装有过滤板(8)。
7.根据权利要求6所述的一种污水处理用的降沉式过滤装置，其特征在于：所述过滤板(8)的下端固定设置有安装条(81)，所述安装条(81)的两端下侧对称固定设置有凸台(82)，所述凸台(82)的下侧设置成圆弧面(83)，安装条(81)插接在安装槽(57)中。
发明内容
本发明的目的在于提供一种污水处理用的降沉式过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理用的降沉式过滤装置，包括过滤箱，所述过滤箱的下端一侧固定设置有排水管，且过滤箱的上端覆盖有密封盖，所述密封盖的中心位置上开设有螺纹孔，所述螺纹孔的一侧固定设置有加料管，且密封盖上与加料管与螺纹孔连线方向相垂直的方向上对称开设有两个支撑插孔，所述密封盖的下端两侧对称焊接有安装柱，所述过滤箱的内部安装有沉淀物阻挡过滤机构。
优选的，所述沉淀物阻挡过滤机构包括空心板、螺纹杆、支撑框、固定柱、第二弹簧和过滤板，所述空心板为两个，且空心板的一侧中间位置上开设有铰接槽，所述空心板通过铰接槽与安装柱的下端进行铰接。
优选的，所述空心板的另一侧中间位置上开设有配合槽，且空心板对沉淀物不起到阻挡作用时，倾斜朝上，所述螺纹杆螺纹连接在螺纹孔中，且螺纹杆的下端固定设置有支撑盘，所述支撑盘处于两个空心板的下侧，且与两个空心板相接触，螺纹杆的上端焊接有压盘，所述压盘处于密封盖的上侧。
优选的，所述支撑框的一侧开设有连接孔，所述连接孔中插接有固定柱，所述固定柱处于支撑框外侧的一端焊接有端部块，且固定柱上套接有第二弹簧。
优选的，所述支撑框的下端两侧对称焊接有支撑杆，所述支撑杆上套接有第一弹簧，且支撑杆的下端焊接有挡板，所述挡板一侧开设有凹槽，所述凹槽与安装柱相配合。
优选的，所述挡板上开设有通孔，且挡板的一端开设有安装槽，所述安装槽中焊接有弹性片，所述弹性片上焊接有三角块，安装槽处安装有过滤板。
优选的，所述过滤板的下端固定设置有安装条，所述安装条的两端下侧对称固定设置有凸台，所述凸台的下侧设置成圆弧面，安装条插接在安装槽中。
与现有技术相比，本发明的有益效果是：本发明结构设置合理，功能性强，具有以下优点：
1.当污水中的有毒物质沉淀完之后，此时转动螺纹杆，使其在螺纹的作用下往下移动，进而带动支撑盘往下移动，这样即可使得空心板变成水平状态，然后往下按压支撑框，使得挡板与空心板相接触，此时挡板将空心板上的空心挡住，这样就使得大部分沉淀物挡在挡板的下端，减小了过滤板被堵塞的可能性。
2.另外，过滤板安装在两个挡板上，随着挡板的下移挡在排水管的内口处，这样在进行排水的时候，可以将挡板没有挡住的少部分沉淀物挡住，避免其排放出去，过滤板通过凸台和三角块的配合，使其安拆方便，这样当过滤板使用时间长了需要进行清理或者更换时，可以进行过滤板的快速安拆，非常的方便。
3.将绝大部分的沉淀物挡在挡板的下方，很好的增加了过滤板的使用寿命，保证了排水的效率。
（发明人：杨飞）
