公布日：2023.03.28
申请日：2022.12.14
分类号：C02F3/12(2023.01)I
摘要
本发明提供了一种耦合型好氧颗粒污泥批处理反应器，利用剪切应力产生器实现污泥与污水的充分混合、传质，同时剪应力产生器可优化好氧颗粒污泥结构，结合选择压产生装置实现对好氧颗粒污泥结构的有效控制，本发明结构简单，采用模块化、装置化设计，可自动化控制，保障好氧颗粒污泥系统的稳定运行。
权利要求书

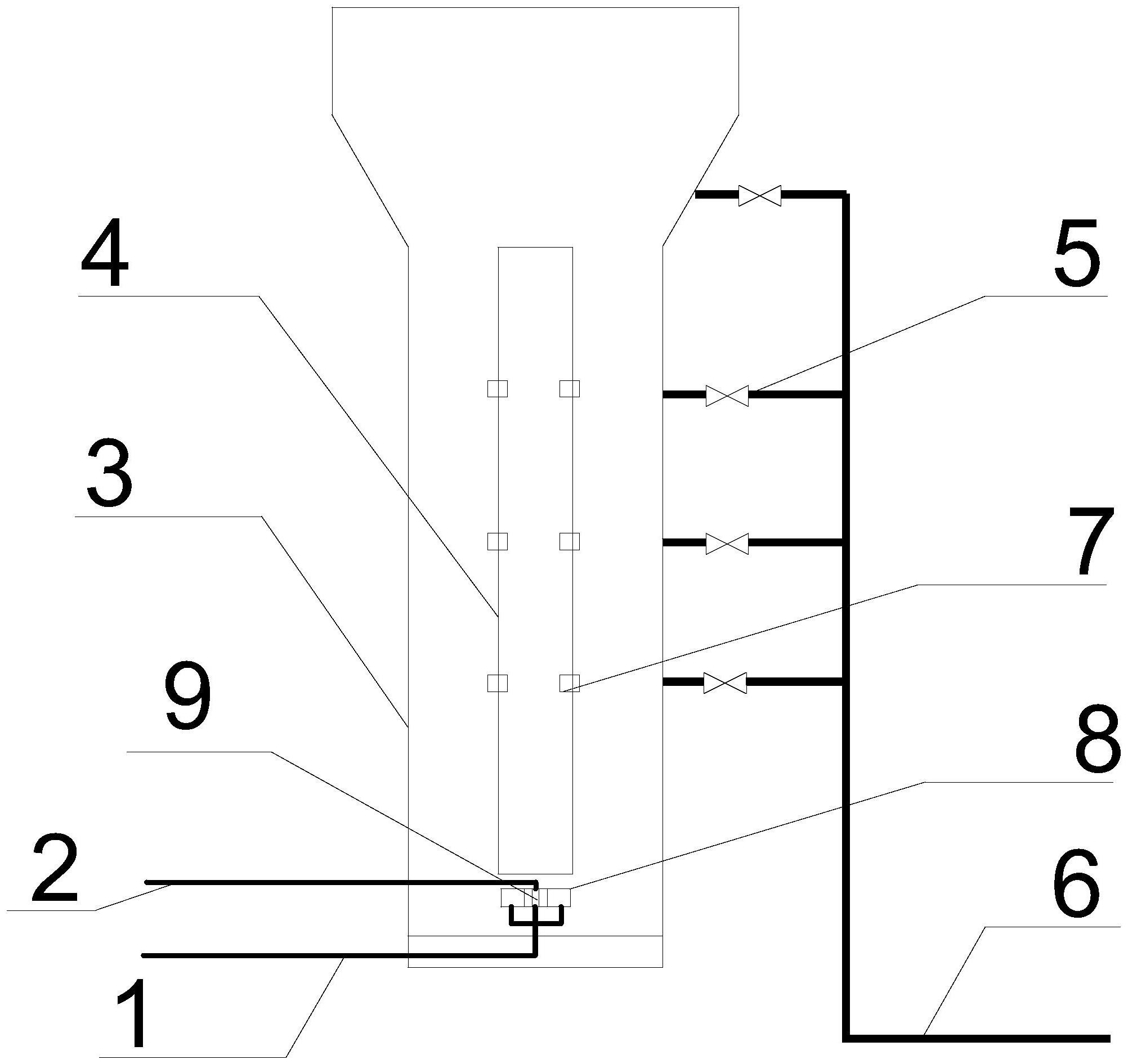

1.一种耦合型好氧颗粒污泥批处理反应器，其特征在于：包括进风管道、进水管道、反应器壳体、剪切应力产生器及选择压产生装置；进水管道、进风管道、选择压产生装置分别连接于反应器壳体外侧，剪应力发生器设置于反应器壳体内侧。
2.根据权利要求1所述的一种耦合型好氧颗粒污泥批处理反应器，其特征在于：所述剪切应力产生器包括曝气器、射流进水口及导流管；射流进水口与进水管道连接，曝气器与进风管道连接；曝气器环形布置在射流进水口周围，射流进水口及曝气器布置在导流管下方，导流管上开设环形孔。
3.根据权利要求2所述的一种耦合型好氧颗粒污泥批处理反应器，其特征在于：所述选择压产生装置包括一组带阀门管道及排水管道，每根带阀门管道一侧与反应器壳体连接，另一侧与排水管道连接；每根带阀门管道在竖直方向上依次分层排布。
4.根据权利要求3所述的一种耦合型好氧颗粒污泥批处理反应器，其特征在于：带阀门管道与反应器壳体连接处的高度与导流管上开设环形孔的高度一致。
5.根据权利要求3所述的一种耦合型好氧颗粒污泥批处理反应器，其特征在于：根据反应器规模在反应器壳体内均匀设置多个剪切应力产生器。
6.根据权利要求5所述的一种耦合型好氧颗粒污泥批处理反应器，其特征在于：每个剪切应力产生器导流管下方曝气器的数量为3-10个。
发明内容
本发明为解决上述现有技术存在的不足，提供了一种耦合型好氧颗粒污泥批处理反应器。
本发明采用的技术方案是：一种耦合型好氧颗粒污泥批处理反应器，包括进风管道、进水管道、反应器壳体、剪切应力产生器及选择压产生装置；进水管道、进风管道、选择压产生装置分别连接于反应器壳体外侧，剪应力发生器设置于反应器壳体内侧。
优选的，所述剪切应力产生器包括曝气器、射流进水口及导流管；射流进水口与进水管道连接，曝气器与进风管道连接；曝气器环形布置在射流进水口周围，射流进水口及曝气器布置在导流管下方，导流管上开设环形孔。曝气器为剪切应力产生器提供合理的气源，带动水流在导流管内部上升，对好氧颗粒污泥进行剪切；射流进水口在SBR反应器进水阶段为反应器内的污水提供快速混合，使得好氧颗粒污泥里外微生物都吸食足营养物质，即微生物饱食；剪切应力产生器是好氧颗粒污泥批处理反应器的关键部件，在SBR反应器运行阶段，在保障污水处理气水比的情况下，为好氧颗粒污泥批处理反应器提供合适的水力剪切应力，使得好氧颗粒污泥变得密实，同时清除掉好氧颗粒污泥颗粒上一些劣势的细菌，提高好氧颗粒污泥的沉降性能。
优选的，所述选择压产生装置包括一组带阀门管道及排水管道，每根带阀门管道一侧与反应器壳体连接，另一侧与排水管道连接；每根带阀门管道在竖直方向上依次分层排布。不同密度的好氧颗粒下沉性能不同，高密度、无空腔的优质好氧颗粒下沉较快，低密度、空腔化的劣质好氧颗粒下沉较慢；因此同一时刻内优质好氧颗粒处于反应器中相对下部的位置，而劣质好氧颗粒处于反应器中相对上部的位置；可根据好氧颗粒污泥系统运行需要，通过选择压产生装置，在SBR反应器沉淀阶段，通过不同深度、不同的启动时间排水，为好氧颗粒污泥SBR反应器提供一个合适的选择压，将污水中的劣质污泥颗粒、污泥碎片去除，达到选优汰劣的目的。
优选的，带阀门管道与反应器壳体连接处的高度与导流管上开设环形孔的高度一致。
优选的，可根据反应器规模在反应器壳体内均匀设置多个剪切应力产生器。
优选的，每个剪切应力产生器导流管下方曝气器的数量为3-10个。
有益效果
(1)利用剪切应力产生器实现污泥与污水的充分混合、传质，同时剪应力产生器可优化好氧颗粒污泥结构，结合选择压产生装置实现对好氧颗粒污泥结构的有效控制。
(2)利用选择压产生装置，在批处理反应器的沉淀阶段，通过在不同的深度、不同的启动时间排水，提供不同的选择压，使得符合要求的好氧颗粒污泥被保留下来循环使用，不符合要求的劣质污泥颗粒和污泥碎片随污水排出，工艺操作灵活。
(3)本发明结构简单，采用模块化、装置化设计，可自动化控制，保障好氧颗粒污泥系统的稳定运行。
（发明人：滕宗礼;胡建东;高国玉;刘砚;马友梅;王耀东;蔺伟）
