申请日2017.08.10
公开(公告)日2017.10.27
IPC分类号C02F1/44; C02F1/28; C02F101/20
摘要
本发明涉及一种水处理过滤器件，属于水处理装置领域。该组件主要是由固定筒、水处理膜和净水颗粒层组成。本发明的滤芯为一种孔壁上镶嵌丝素蛋白或活性炭颗粒的水处理膜，该水处理过滤组件主要利用滤芯及滤层组合使用对水体进行处理，提升了净化过滤的性能。该组件结构简单，易于拆卸及更换替膜，可广泛地应用于污水排放处理及饮用水净化等专业领域。
摘要附图
权利要求书

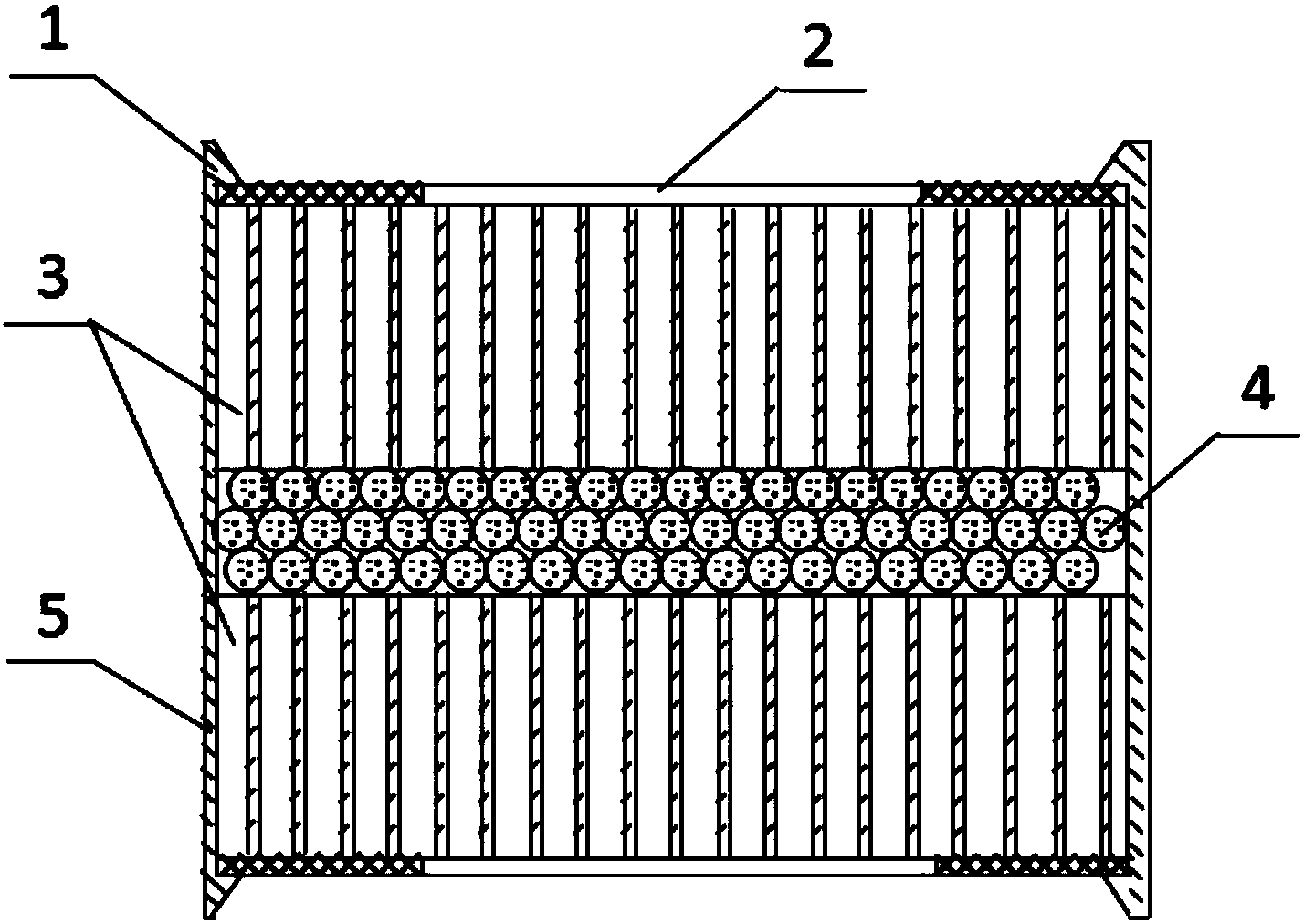

1.一种水处理过滤器件，其特征在于：所述的水处理过滤器件由卡扣(1)、垫片(2)、水处理膜(3)、滤层(4)、滤筒(5)组成，滤筒(5)为中空状，滤筒(5)的两端设置有卡扣(1)，滤筒(5)内上下对称设置有水处理膜(3)，水处理膜(3)厚度为1～20mm，水处理膜(3)之间设置有滤层(4)，滤层(4)的厚度均匀为2～25mm，在滤筒(5)的两端端面上设置有与水处理膜(3)端面吻合的垫片(2)，垫片(2)为环形，其厚度为0.5～2mm，垫片(2)的外径和水处理膜(3)的直径与滤筒(5)内径相等，卡扣(1)将垫片(2)、水处理膜(3)及滤层(4)在滤筒(5)内定位。
2.如权利要求1所述的一种水处理过滤器件，其特征在于：所述的水处理膜(3)是由各通孔单元体共壁垂直平行排列而形成，且各通孔单元体的轴线平行于滤筒(5)的中轴线，通孔单元体的孔径为1～50μm，通孔单元体之间的壁厚为1～5μm，在通孔的壁面上镶嵌丝素蛋白或活性炭颗粒，颗粒的粒径为0.5～2μm。
3.如权利要求1所述的一种水处理过滤器件，其特征在于：所述的滤层(4)为阳离子树脂。
说明书
一种水处理过滤器件
技术领域
本发明涉及一种水处理过滤器件，属于水处理技术领域。
背景技术
随着现代工业的迅猛发展，众多环境问题也随之显露出来，威胁着人类的健康，其中，水污染是目前人类面临的最严峻的问题。为了解决这一难题，对水体进行净化处理是非常有必要的，而在水体净化层面必须做到两方面，一方面在源头上进行杜绝，即对污水进行处理排放，另一方面是对生活用水使用前进行过滤。因此，水处理及过滤装置在水体净化过程中扮演了十分重要的角色。
目前，利用水处理膜对污水处理及过滤已经有一定研究，如申请号为201620078666.3，发明名称为水处理膜组件，该文献介绍了一种利用中空纤维膜丝对水进行处理的组件，结构简单，易于实现工业生产化，但是过滤效果不佳;又如申请号为201410573856.8，发明名称为一种利用双膜组件过滤器的水过滤方法，该文献介绍了一种利用上下膜组对水进行二次过滤从而提升过滤效率，该方法可以提供较好的过滤效果，但是结构稍繁复，零部件较多，在物资匮乏的地区制备这种净水装置比较困难。此外，现有的技术使用的水处理膜均是由纤维组成的，这种膜材料较薄，且膜的内部为泡孔结构，不利于水体流动，在使用此种类型的纤维膜进行过滤时需要给予一定的压力，因此这些水处理膜会通过消耗能量来实现膜两侧的水体具有压力差，且水体过滤效率低下。
综上所述，一种优秀的水体过滤净化器件，不仅需要有高效的净水性能，而且还必须具有结构简单，易于操作等特点，才能应用于我国西部资源极其匮乏的地区。而目前来讲，同时满足以上两点的净水装置是没有的。
发明内容
针对上述存在的问题，本发明的目的是提供一种水处理过滤器件，为了实现上述目的，本发明的技术解决方案为，所述的水处理过滤器件由卡扣、垫片、水处理膜、滤层、滤筒组成，滤筒为中空状，滤筒的两端设置有卡扣，滤筒内上下对称设置有水处理膜，水处理膜厚度为1～20mm，水处理膜之间设置有滤层，滤层的厚度均匀为2～25mm，在滤筒的两端端面上设置有与水处理膜端面吻合的垫片，垫片为环形，其厚度为0.5～2mm，垫片的外径和水处理膜的直径与滤筒内径相等，卡扣将垫片、水处理膜及滤层在滤筒内定位;
所述的水处理膜是由各通孔单元体共壁垂直平行排列而形成，且各通孔单元体的轴线平行与滤筒的中轴线，通孔单元体的孔径为1～50μm，通孔单元体之间的壁厚为1～5μm，在通孔的壁面上镶嵌丝素蛋白或活性炭颗粒，颗粒的粒径为0.5～2μm;
所述的滤层为阳离子树脂。
由于采用了以上技术方案，本发明中所涉及的一种水处理过滤器件，针对目前水体净化装置的部件繁多，净化效率不高的问题，加装水处理膜及铺设滤层，因水处理膜的内部具有大量贯穿且垂直于上下两面的通孔，在芯吸效应的作用下，水在物理作用下由上而下进行自动传递，因此这种膜有高水通量，且通孔的孔壁上嵌入了丝素蛋白颗粒，丝素蛋白可以有效的去除水中的重金属离子，使该器件具有优异的过滤性能及结构轻便的特点。
在两块水处理膜之间铺设一层滤层，滤层为阳离子树脂，阳离子树脂滤层颗粒可以有效地吸附去除水体中的重金属及其他有害离子，而滤膜起到增强过滤器件的水通量、促进水体流动及去除沙石、重金属离子等作用，其中，上层通孔水处理膜用来去除主要的杂质，下层水处理膜具有防止中间的滤层颗粒流失及进一步过滤水中杂质的作用。因此，本发明的水处理膜过滤器件在对工业及生活污水进行排放处理时，可适当增加滤层的厚度，使污水中的重金属离子得以去除;在对饮用水过滤时，可适当增加滤膜的厚度，去除饮用水源中的沙石颗粒。
