申请日2017.07.14
公开(公告)日2017.09.15
IPC分类号C02F1/00; C02F1/28; C02F1/50
摘要
本发明公开了一种具有吸附功能的污水处理装置，包括箱体，箱体的顶部从左到右依次固定连接有顶箱和电机箱，顶箱内壁的一侧固定连接有第一电机，第一电机的输出轴上固定连接有第一皮带轮，第一皮带轮的表面传动连接有皮带，皮带远离第一皮带轮的一侧传动连接有第二皮带轮，所述第二皮带轮的背面固定连接有齿轮，齿轮的背面通过齿轮座与顶箱内壁的顶部固定连接，所述齿轮的底部啮合有齿板，且齿板的底部固定连接有吸附装置，本发明涉及污水处理技术领域。该具有吸附功能的污水处理设备，可以有效的对污水进行处理，达到了定时投放消毒液的目的，同时可以有效的对杂质进行吸附，确保污水处理能够达到排放标准。
权利要求书

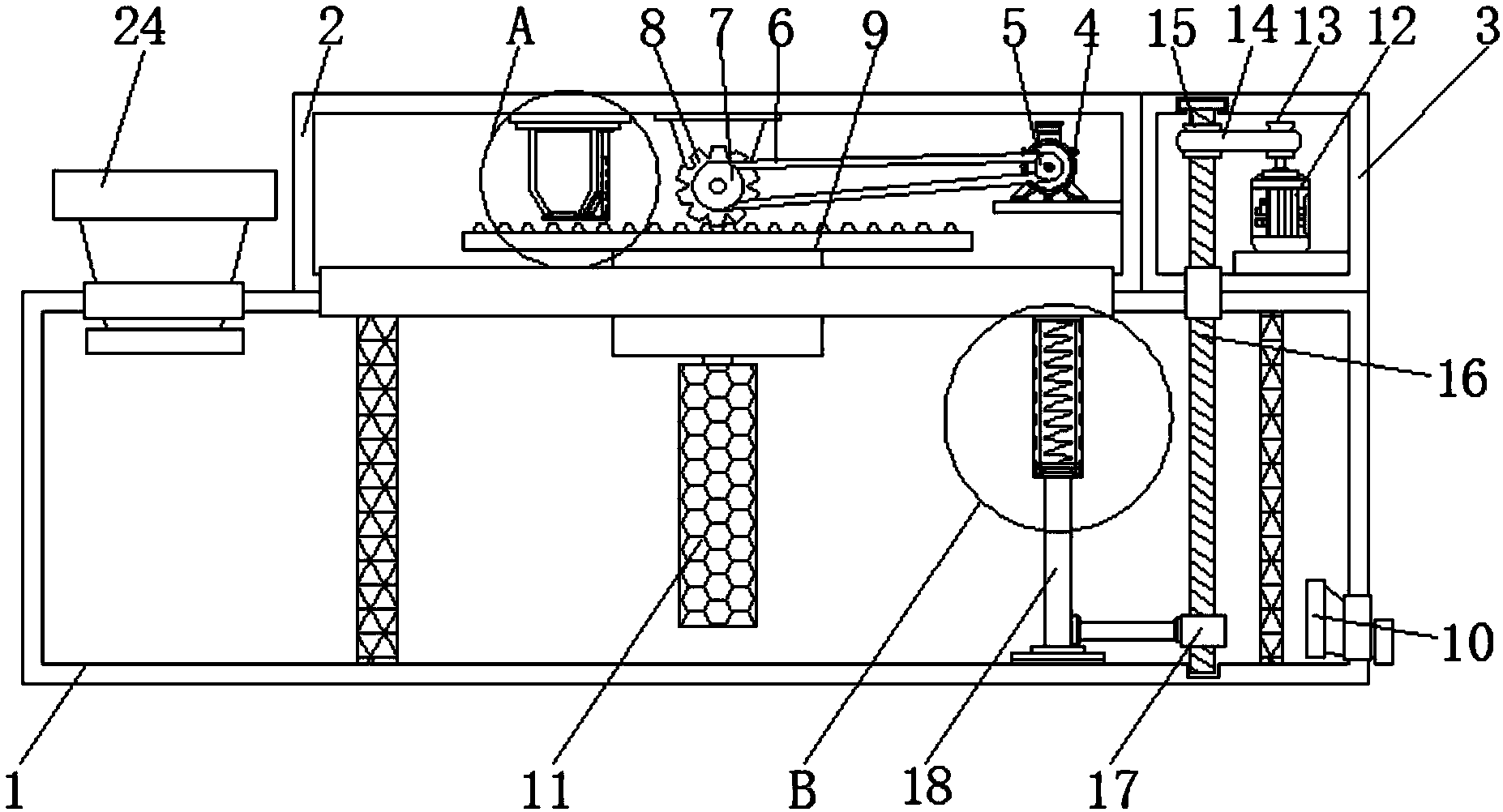

1.一种具有吸附功能的污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)的顶部从左到右依次固定连接有顶箱(2)和电机箱(3)，顶箱(2)内壁的一侧固定连接有第一电机(4)，第一电机(4)的输出轴上固定连接有第一皮带轮(5)，第一皮带轮(5)的表面传动连接有皮带(6)，且皮带(6)远离第一皮带轮(5)的一侧传动连接有第二皮带轮(7)，所述第二皮带轮(7)的背面固定连接有齿轮(8)，所述齿轮(8)的背面通过齿轮座与顶箱(2)内壁的顶部固定连接，所述齿轮(8)的底部啮合有齿板(9)，且齿板(9)的底部固定连接有吸附装置(11)。
2.根据权利要求1所述的一种具有吸附功能的污水处理装置，其特征在于：所述吸附装置(11)包括底箱(111)，所述底箱(111)的顶部与齿板(9)的底部固定连接，所述底箱(111)的底部依次贯穿顶箱(2)和箱体(1)且延伸至箱体(1)的内部，所述底箱(111)内壁的底部固定连接有第二电机(112)，所述第二电机(112)的输出轴上固定连接有第一锥形齿轮(113)，且第一锥形齿轮(113)的一侧啮合有第二锥形齿轮(114)，所述第二锥形齿轮(114)的轴心处固定连接有中轴(115)，所述中轴(115)的顶端与底箱(111)内壁的顶部转动连接，所述中轴(115)的底端贯穿底箱(111)且延伸至底箱(111)的外部，所述中轴(115)延伸至底箱(111)外部的一端通过联轴器固定连接有吸附网(116)。
3.根据权利要求1所述的一种具有吸附功能的污水处理装置，其特征在于：所述电机箱(3)内壁的底部固定连接有第三电机(12)，所述第三电机(12)的输出轴上固定连接有第一转轮(13)，所述第一转轮(13)的表面传动连接有传送带(14)，且传送带(14)远离第一转轮(13)的一侧传动连接有第二转轮(15)，所述第二转轮(15)的轴心处固定连接有螺纹杆(16)，所述螺纹杆(16)的顶端与电机箱(3)内壁的顶部转动连接，所述螺纹杆(16)的底端依次贯穿电机箱(3)和箱体(1)且延伸至箱体(1)的内部。
4.根据权利要求3所述的一种具有吸附功能的污水处理装置，其特征在于：所述螺纹杆(16)的表面螺纹连接有螺纹块(17)，所述螺纹块(17)的一侧通过连接杆固定连接有隔板(18)，所述隔板(18)的表面套设有挡板(19)，所述挡板(19)内壁的顶部固定连接有弹簧(20)，所述弹簧(20)的底部与隔板(18)的顶部且位于挡板(19)内部的一侧固定连接，所述挡板(19)的顶部与箱体(1)内壁的顶部固定连接。
5.根据权利要求1-4所述的一种具有吸附功能的污水处理装置，其特征在于：所述顶箱(2)内壁的顶部固定连接有消毒瓶(21)，所述顶箱(2)内壁的顶部其位于消毒瓶(21)的右侧固定连接有竖板(22)，所述竖板(22)的底部通过转轴转动连接有横板(23)。
6.根据权利要求1-5所述的一种具有吸附功能的污水处理装置，其特征在于：所述箱体(1)顶部的左侧贯穿有进料斗(24)，所述箱体(1)右侧的底部贯穿有出料斗(10)，所述箱体(1)内壁的两侧之间分别固定连接有第一过滤网和第二过滤网。
7.一种具有吸附功能的污水处理方法，其特征在于：首先经过第一过滤网进行初步过滤，开启第一电机4，第一皮带轮5通过皮带6带动第二皮带轮7转动，从而带动齿轮8转动，使得齿板9带动底箱111移动，第二电机112开启，使得第一锥形齿轮113带动第二锥形齿轮114转动，第二锥形齿轮114带动中轴115转动，使得中轴115带动吸附网116转动，第一电机4正反转，使得吸附网116往复移动，进行吸附搅拌过滤，同时齿板9的左侧移动到竖板22右侧时候，横板23由于重力的作用，横板23通过转轴绕竖板22转动，使得消毒瓶21中消毒液下落到箱体1内部进行消毒，第一电机4反转后，齿板9回到初始位置，齿板9推动横板23回到初始位置，将消毒瓶21瓶口挡住，防止消毒液落下，如此反复，当污水处理后，开启第三电机12，使得第一转轮13通过传送带14带动第二转轮15转动，使得螺纹杆16转动，通过螺纹块17带动隔板18向上移动，处理后的水经过第二过滤网过滤后从出料斗10排出箱体1。
说明书
一种具有吸附功能的污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种具有吸附功能的污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗以及餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理，生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括，漂浮和悬浮的大小固体颗粒、胶状和凝胶状扩散物以及纯溶液，按水污的质性来分，水的污染有两类：一类是自然污染，另一类是人为污染，当前对水体危害较大的是人为污染，水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类，污染物主要有未经处理而排放的工业废水、未经处理而排放的生活污水、大量使用化肥、农药、除草剂的农田污水、堆放在河边的工业废弃物和生活垃圾、水土流失以及矿山污水。
污水处理一直是人类日常生活中不得不面对的问题，现有污水处理设备大多是过滤消毒和沉淀，这样并不能有效的对污水进行处理，并且十分浪费时间，效率低下，这样处理的污水排放会污染环境，对人类有极大的害处。
发明内容
针对现有技术的不足，本发明提供了一种具有吸附功能的污水处理装置，解决了现有污水处理设备不能有效处理污水不能吸附杂质的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种具有吸附功能的污水处理装置，包括箱体，所述箱体的顶部从左到右依次固定连接有顶箱和电机箱，所述顶箱内壁的一侧固定连接有第一电机，所述第一电机的输出轴上固定连接有第一皮带轮，所述第一皮带轮的表面传动连接有皮带，且皮带远离第一皮带轮的一侧传动连接有第二皮带轮，所述第二皮带轮的背面固定连接有齿轮，所述齿轮的背面通过齿轮座与顶箱内壁的顶部固定连接，所述齿轮的底部啮合有齿板，且齿板的底部固定连接有吸附装置。
优选的，所述吸附装置包括底箱，所述底箱的顶部与齿板的底部固定连接，所述底箱的底部依次贯穿顶箱和箱体且延伸至箱体的内部，所述底箱内壁的底部固定连接有第二电机，所述第二电机的输出轴上固定连接有第一锥形齿轮，且第一锥形齿轮的一侧啮合有第二锥形齿轮，所述第二锥形齿轮的轴心处固定连接有中轴，所述中轴的顶端与底箱内壁的顶部转动连接，所述中轴的底端贯穿底箱且延伸至底箱的外部，所述中轴延伸至底箱外部的一端通过联轴器固定连接有吸附网。
优选的，所述电机箱内壁的底部固定连接有第三电机，所述第三电机的输出轴上固定连接有第一转轮，所述第一转轮的表面传动连接有传送带，且传送带远离第一转轮的一侧传动连接有第二转轮，所述第二转轮的轴心处固定连接有螺纹杆，所述螺纹杆的顶端与电机箱内壁的顶部转动连接，所述螺纹杆的底端依次贯穿电机箱和箱体且延伸至箱体的内部。
优选的，所述螺纹杆的表面螺纹连接有螺纹块，所述螺纹块的一侧通过连接杆固定连接有隔板，所述隔板的表面套设有挡板，所述挡板内壁的顶部固定连接有弹簧，所述弹簧的底部与隔板的顶部且位于挡板内部的一侧固定连接，所述挡板的顶部与箱体内壁的顶部固定连接。
优选的，所述顶箱内壁的顶部固定连接有消毒瓶，所述顶箱内壁的顶部其位于消毒瓶的右侧固定连接有竖板，所述竖板的底部通过转轴转动连接有横板。
优选的，所述箱体顶部的左侧贯穿有进料斗，所述箱体右侧的底部贯穿有出料斗，所述箱体内壁的两侧之间分别固定连接有第一过滤网和第二过滤网。
有益效果
本发明提供了一种具有吸附功能的污水处理装置。具备以下有益效果：
(1)、该具有吸附功能的污水处理设备，通过顶箱内壁的一侧固定连接第一电机，第一电机的输出轴上固定连接第一皮带轮，第一皮带轮的表面传动连接皮带，皮带远离第一皮带轮的一侧传动连接第二皮带轮，第二皮带轮的背面固定连接齿轮，齿轮的背面通过齿轮座与顶箱内壁的顶部固定连接，齿轮的底部啮合齿板，齿板的底部固定连接吸附装置，底箱的底部依次贯穿顶箱和箱体延伸至箱体的内部，底箱内壁的底部固定连接第二电机，第二电机的输出轴上固定连接第一锥形齿轮，第一锥形齿轮的一侧啮合第二锥形齿轮，第二锥形齿轮的轴心处固定连接中轴，中轴的顶端与底箱内壁的顶部转动连接，中轴的底端贯穿底箱延伸至底箱的外部，中轴延伸至底箱外部的一端通过联轴器固定连接吸附网，顶箱内壁的顶部固定连接消毒瓶，顶箱内壁的顶部其位于消毒瓶的右侧固定连接竖板，竖板的底部通过转轴转动连接横板，可以有效的对污水进行处理，达到了定时投放消毒液的目的，同时可以有效的对杂质进行吸附，确保污水处理能够达到排放标准。
(2)、该具有吸附功能的污水处理设备，通过第三电机的输出轴上固定连接第一转轮，第一转轮的表面传动连接传送带，传送带远离第一转轮的一侧传动连接第二转轮，第二转轮的轴心处固定连接螺纹杆，螺纹杆的顶端与电机箱内壁的顶部转动连接，螺纹杆的底端依次贯穿电机箱和箱体延伸至箱体的内部，螺纹杆的表面螺纹连接螺纹块，螺纹块的一侧通过连接杆固定连接隔板，隔板的表面套设挡板，挡板内部的顶部固定连接弹簧，弹簧的底部与隔板的顶部位于挡板内部的一侧固定连接，挡板的顶部与箱体内壁的顶部固定连接，可以根据污水处理的情况来进行排放，可以控制排放量的大小，防止污水没有得到有效的过滤就被排放，确保污水能够得到彻底的处理，降低了对环境的污染。
(3)、该具有吸附功能的污水处理设备，通过述箱体顶部的左侧贯穿进料斗，箱体右侧的底部贯穿出料斗，箱体内壁的两侧之间分别固定连接第一过滤网和第二过滤网，进料和出料都十分便捷，极大额减少了时间的浪费，提升了工作效率，同时可以实现二次过滤，防止处理不彻底。
