申请日2017.07.14
公开(公告)日2017.09.22
IPC分类号G01N33/18
摘要
本发明公开了一种废水智能精准检测装置，包括外框，所述外框底部的两侧均固定连接有支撑柱，所述外框底部的两侧且位于两个支撑柱相对的一侧之间均固定连接有伸缩杆，所述伸缩杆远离外框的一端固定连接有横板，两个横板相对的一侧之间固定连接有移动装置，移动装置的背面固定连接有第一电机，本发明涉及废水检测技术领域。该废水检测装置，达到了防止有害物质沉底的目的，在检测的过程中，可以使得沉底的有害物质发生震动，使得检测的结果更加准确，保证检测精度，使得废水中的有害物质更加容易检测，增加了检测的效率，节约检测时间，使得检测的数据更加的可靠，并且通过进水管和出水管的设置，便于装置的出水和进水。
权利要求书

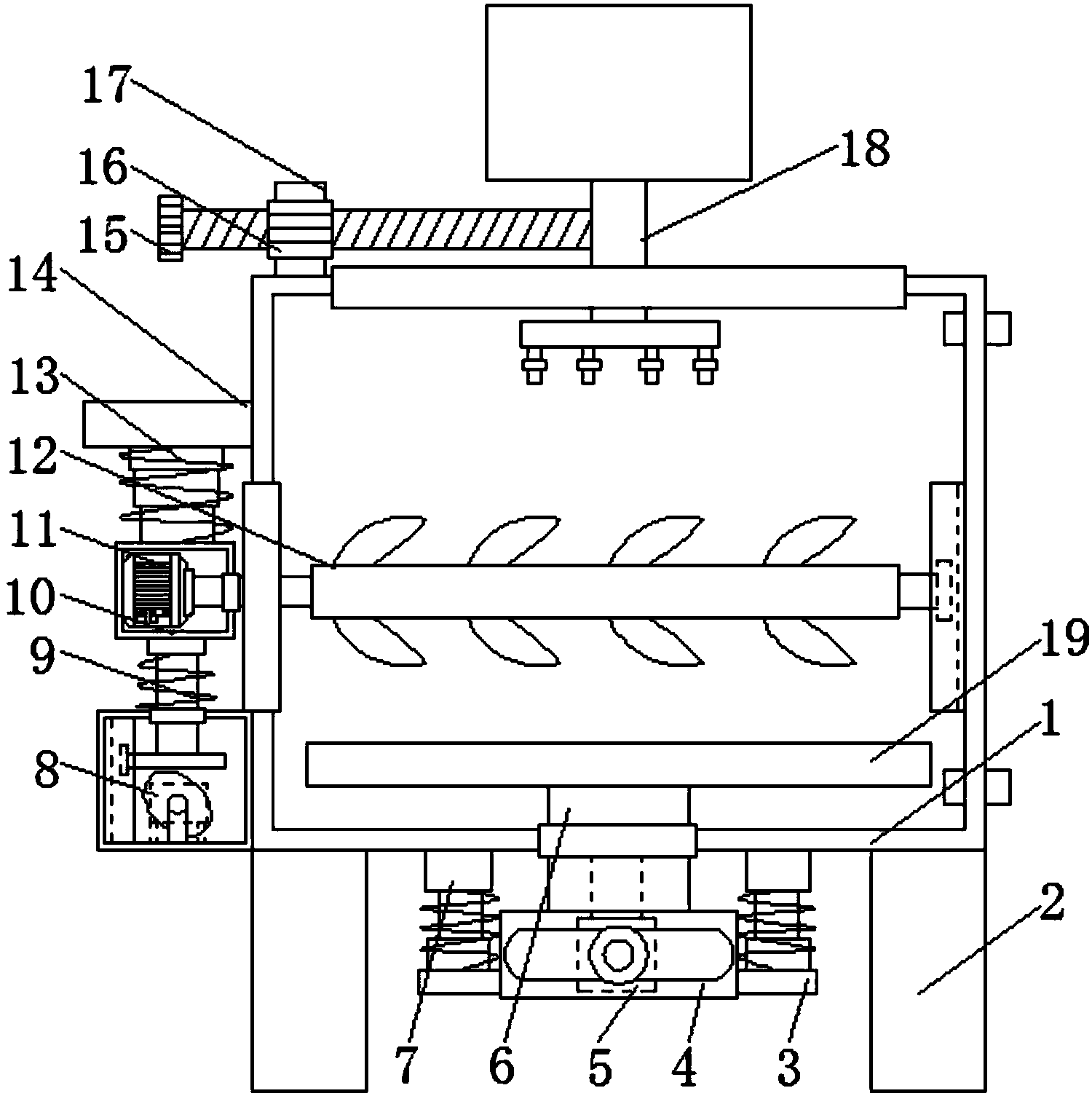

1.一种废水智能精准检测装置，包括外框(1)，其特征在于：所述外框(1)底部的两侧均固定连接有支撑柱(2)，外框(1)底部的两侧且位于两个支撑柱(2)相对的一侧之间均固定连接有伸缩杆(7)，伸缩杆(7)远离外框(1)的一端固定连接有横板(3)，两个所述横板(3)相对的一侧之间固定连接有移动装置(4)，并且移动装置(4)的背面固定连接有第一电机(5)，所述第一电机(5)的顶部与外框(1)的底部固定连接，并且移动装置(4)的顶部固定连接有竖杆(6)，所述竖杆(6)的顶端贯穿外框(1)且延伸至外框(1)的内部，所述竖杆(6)位于外框(1)内部的一端固定连接有底板(19)，所述外框(1)的左侧固定连接有震动装置(8)，所述震动装置(8)的顶部固定连接有电机箱(10)，并且电机箱(10)内壁的左侧固定连接有第二电机(11)，所述第二电机(11)输出轴的一端依次贯穿电机箱(10)和外框(1)且延伸至外框(1)的内部，所述第二电机(11)的输出轴位于外框(1)内部的一端固定连接有搅拌头(12)，所述电机箱(10)的顶部固连接有弹簧杆(13)，并且弹簧杆(13)远离电机箱(10)的一端固定连接有侧板(14)，所述侧板(14)的右侧与外框(1)的左侧固定连接。
2.根据权利要求1所述的一种废水智能精准检测装置，其特征在于：所述移动装置(4)包括转杆(43)，所述转杆(43)的背面与第一电机(5)输出轴的一端固定连接，所述转杆(43)的一端固定连接有推头(42)，所述推头(42)通过转槽(41)传动连接有移动框(44)，所述移动框(44)的顶部与竖杆(6)的底端固定连接，并且移动块(44)的两侧分别与两个横板(3)的一侧固定连接。
3.根据权利要求1所述的一种废水智能精准检测装置，其特征在于：所述震动装置(8)包括侧框(81)，所述侧框(81)的一侧与外框(1)的一侧固定连接，所述侧框(81)内壁的底部固定连接有第三电机(82)，所述第三电机(82)输出轴的一端固定连接有凸轮(84)，并且凸轮(84)的轴心处通过固定轴(83)与侧框(81)内壁的底部转动连接，所述凸轮(84)的顶部传动连接有移动板(85)，所述移动板(85)的顶部固定连接有移动杆(86)，所述移动杆(86)的顶端贯穿侧框(81)且延伸至侧框(81)的外部，所述移动杆(86)位于侧框(81)外部的一端与电机箱(10)的底部固定连接。
4.根据权利要求1所述的一种废水智能精准检测装置，其特征在于：所述外框(1)顶部的一侧固定连接有固定杆(17)，所述固定杆(17)的一侧通过螺母(16)螺纹连接有螺杆(15)，所述螺杆(15)的右端固定连接有检测仪(18)，所述检测仪(18)底部贯穿外框(1)且延伸至外框(1)的内部。
5.根据权利要求1-4所述的一种废水智能精准检测装置，其特征在于：所述侧板(14)的底部与侧框(81)的顶部之间且位于移动杆(86)的表面固定连接有弹簧(9)。
6.根据权利要求1-5所述的一种废水智能精准检测装置，其特征在于：所述外框(1)右侧的顶部和底部分别贯穿有进水管和出水管。
7.一种废水的精准智能检测方法，其特征在于：通过进水管将废水注入到外框1内部，打开第一电机5带动转杆43转动，转杆43的转动带动推头42转动，推头42的转动通过转槽41带动移动框44上下移动，通过移动框44上下移动带动竖杆6上下移动，从而实现底板19的上下移动，达到了防止有害物质沉底的目的，在检测的过程中，可以使得沉底的有害物质发生震动，使得检测仪更加容易的检测到沉底的有害物质，使得检测的结果更加的准确，极大程度上的减少了误差，保证检测精度，打开第三电机82转动，带动凸轮84转动，凸轮84的转动带动移动板85的上下运动，移动板85的上下运动带动移动杆86的上下运动，从而带动电机箱10的上下运动，第二电机11的转动带动搅拌头12的转动，实现搅拌头12转动的同时，上下移动，达到了搅拌废水的目的，使得废水中的有害物质更加容易检测。
说明书
一种废水智能精准检测装置
技术领域
本发明涉及废水检测技术领域，具体为一种废水智能精准检测装置。
背景技术
工业废水检测包括生产废水和生产污水，按工业企业的产品和加工对象可分为造纸废水、纺织废水、制革废水、农药废水、冶金废水、炼油废水等，工业废水具有以下危害：工业废水还可能渗透到地下水，污染地下水，有些工业废水还带有难闻的恶臭，污染空气，工业废水渗入土壤，造成土壤污染，影响植物和土壤中微生物的生长，工业废水直接流入渠道，江河，湖泊污染地表水，如果毒性较大会导致水生动植物的死亡甚至绝迹，如果周边居民采用被污染的地表水或地下水作为生活用水，会危害身体健康，重者死亡，工业废水中的有毒有害物质会被动植物的摄食和吸收作用残留在体内，而后通过食物链到达人体内，对人体造成危害。
现有的废水检测设备在检测废水时，废水通常是禁止的，部分有害物质可能会沉底，检测仪常常无法检测到，使得检测的结果不精确，误差较大。
发明内容
针对现有技术的不足，本发明提供了一种废水智能精准检测装置，解决了部分有害物质可能会沉底，检测仪常常无法检测的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种废水智能精准检测装置，包括外框，所述外框底部的两侧均固定连接有支撑柱，所述外框底部的两侧且位于两个支撑柱相对的一侧之间均固定连接有伸缩杆，所述伸缩杆远离外框的一端固定连接有横板，两个所述横板相对的一侧之间固定连接有移动装置，并且移动装置的背面固定连接有第一电机，所述第一电机的顶部与外框的底部固定连接，并且移动装置的顶部固定连接有竖杆，所述竖杆的顶端贯穿外框且延伸至外框的内部，所述竖杆位于外框内部的一端固定连接有底板，所述外框的左侧固定连接有震动装置，所述震动装置的顶部固定连接有电机箱，并且电机箱内壁的左侧固定连接有第二电机，所述第二电机输出轴的一端依次贯穿电机箱和外框且延伸至外框的内部，所述第二电机的输出轴位于外框内部的一端固定连接有搅拌头，所述电机箱的顶部固连接有弹簧杆，并且弹簧杆远离电机箱的一端固定连接有侧板，所述侧板的右侧与外框的左侧固定连接。
优选的，所述移动装置包括转杆，所述转杆的背面与第一电机输出轴的一端固定连接，所述转杆的一端固定连接有推头，所述推头通过转槽传动连接有移动框，所述移动框的顶部与竖杆的底端固定连接，并且移动块的两侧分别与两个横板的一侧固定连接。
优选的，所述震动装置包括侧框，所述侧框的一侧与外框的一侧固定连接，所述侧框内壁的底部固定连接有第三电机，所述第三电机输出轴的一端固定连接有凸轮，并且凸轮的轴心处通过固定轴与侧框内壁的底部转动连接，所述凸轮的顶部传动连接有移动板，所述移动板的顶部固定连接有移动杆，所述移动杆的顶端贯穿侧框且延伸至侧框的外部，所述移动杆位于侧框外部的一端与电机箱的底部固定连接。
优选的，所述外框顶部的一侧固定连接有固定杆，所述固定杆的一侧通过螺母螺纹连接有螺杆，所述螺杆的右端固定连接有检测仪，所述检测仪底部贯穿外框且延伸至外框的内部。
优选的，所述侧板的底部与侧框的顶部之间且位于移动杆的表面固定连接有弹簧。
优选的，所述外框右侧的顶部和底部分别贯穿有进水管和出水管。
有益效果
本发明提供了一种废水智能精准检测装置。具备以下有益效果：
(1)、该废水检测装置，通过外框底部的两侧均固定连接支撑柱，外框底部的两侧且位于两个支撑柱相对的一侧之间均固定连接伸缩杆，伸缩杆远离外框的一端固定连接横板，转杆的背面与第一电机输出轴的一端固定连接，转杆的一端固定连接推头，推头通过转槽传动连接移动框，移动框的顶部与竖杆的底端固定连接，并且移动块的两侧分别与两个横板的一侧固定连接，第一电机的顶部与外框的底部固定连接，并且移动装置的顶部固定连接竖杆，竖杆的顶端贯穿外框且延伸至外框的内部，竖杆位于外框内部的一端固定连接底板，达到了防止有害物质沉底的目的，在检测的过程中，可以使得沉底的有害物质发生震动，使得检测仪更加容易的检测到沉底的有害物质，使得检测的结果更加准确，极大程度上的减少了误差，保证检测精度。
(2)、该废水检测装置，通过侧框的一侧与外框的一侧固定连接，侧框内壁的底部固定连接第三电机，第三电机输出轴的一端固定连接凸轮，并且凸轮的轴心处通过固定轴与侧框内壁的底部转动连接，凸轮的顶部传动连接移动板，移动板的顶部固定连接移动杆，移动杆的顶端贯穿侧框且延伸至侧框的外部，移动杆位于侧框外部的一端与电机箱的底部固定连接，第二电机输出轴的一端依次贯穿电机箱和外框且延伸至外框的内部，第二电机的输出轴位于外框内部的一端固定连接搅拌头，电机箱的顶部固连接弹簧杆，并且弹簧杆远离电机箱的一端固定连接侧板，侧板的右侧与外框的左侧固定连接，达到了搅拌废水的目的，使得废水中的有害物质更加容易检测，增加了检测的效率，节约检测时间，便于检测的进行。
(3)、该废水检测装置，通过外框顶部的一侧固定连接固定杆，固定杆的一侧通过螺母螺纹连接螺杆，螺杆的右端固定连接检测仪，检测仪底部贯穿外框且延伸至外框的内部，外框右侧的顶部和底部分别贯穿进水管和出水管，达到了便于对废水不同位置进出多次检测的目的，使得检测的数据更加的可靠，并且通过进水管和出水管的设置，便于装置的出水和进水。
