申请日2017.07.13
公开(公告)日2017.09.22
IPC分类号C02F9/14
摘要
一种一体化污水处理设备包括反应池、MBR膜组、抽吸泵、气泡释放器、溶气系统、刮渣装置。反应池长度方向均匀分布多个斜板，斜板将反应池分为位于斜板上方的好氧区和斜板下方的厌氧区。气泡释放器设置在斜板与MBR膜组之间，并与溶气系统相连。溶气罐内部设有紫外线灯，并且内表面设有一层二氧化钛薄膜，紫外线在二氧化钛催化作用下对污水中有机物进行氧化和分解。通过气浮工艺去除污水中的悬浮物，胶体，油脂类等杂质，为好氧区提供氧气，并作为曝气装置对MBR膜组进行曝气和冲洗，防止污泥在MBR膜组沉积。MBR膜组均匀分布在好氧区中，抽吸泵连接MBR膜组的出水端，将处理完成的清水从污水中分离出来，出水质量高，效果好。
权利要求书
1.一种一体化污水处理设备，其特征在于，包括反应池、MBR膜组、抽吸泵、气泡释放器、溶气系统、刮渣装置;所述反应池长度方向均匀分布多个斜板，并且多个斜板位于同一水平高度上，所述斜板将反应池分为位于斜板上方的好氧区和斜板下方的厌氧区;
所述反应池的厌氧区靠近底部的位置一端设有进水口，另一端设有排泥口;
所述刮渣装置位于反应池的上方;
所述反应池上部设有浮渣池;所述浮渣池设有排渣口;
所述MBR膜组均匀分布在好氧区中，所述抽吸泵通过管道连接MBR膜组的出水端，将处理完成的水抽出;
所述气泡释放器设置在斜板与MBR膜组之间;所述气泡释放器与溶气系统相连。
2.根据权利要求1所述的一种一体化污水处理设备，其特征在于，所述释放器包括主管和多个气泡释放管，所述主管为沿气浮反应池长度方向延伸管状结构，多个气泡释放管与主管连通并对称的分布在主管的两侧。
3.根据权利要求1所述的一种一体化污水处理设备，其特征在于，溶气系统包括溶气罐、空压机;所述溶气罐的进水口通过三通接头与抽吸泵的出水端相连接，将一部分处理完成的水回流至溶气罐;溶气罐的进气口与空压机相连;所述溶气罐的出水口与气泡释放器的主管相连。
4.根据权利要求3所述的一种一体化污水处理设备，其特征在于，所述溶气罐的进水口与抽吸泵的出水端之间设有流量计和阀门。
5.根据权利要求3所述的一种一体化污水处理设备，其特征在于，所述溶气罐的内部设有紫外线光源。
6.根据权利要求5所述的一种一体化污水处理设备，其特征在于，所述溶气罐的内表面设有一层二氧化钛薄膜。
7.根据权利要求1所述的一种一体化污水处理设备，其特征在于，所述刮渣装置包括链条、两个链轮和多个刮渣板，通过链条连接两个链轮，链条上固定设置多个刮渣板，链轮带动链条上的刮渣板，将反应池内的浮渣刮入浮渣池。
说明书
一种一体化污水处理设备
技术领域
发明涉及污水处理领域，更具体的涉及一种一体化污水处理设备。
背景技术
目前，工业化带来的污染已经极大地恶化了人类的生存环境。各类水源地都受到一定程度的污染。人们在自来水预处理，市政污水提标排放等工艺段中均需要加入了气浮工艺段进行预处理污水中的悬浮物，胶体，油脂类等杂质。并使用沉淀池进行泥水分离，沉淀池所需占地面积较大，且沉淀时间长。采用膜生物反应器进行泥水分离，不但能大大减少处理时间， 还能更有效地拦截污泥，提高产水水质，然而传统膜生物反应器工艺通常为内置于好氧池或者是分体式，均与厌氧反应器相分离，浪费土地。
为此需开发一种结构简单、占地面积小、更节能、处理效果好，具有去胶体、油脂、悬浮物、污泥等杂质的设备。
发明内容
为解决现有技术的不足，本发明提供一种一体化污水处理设备。

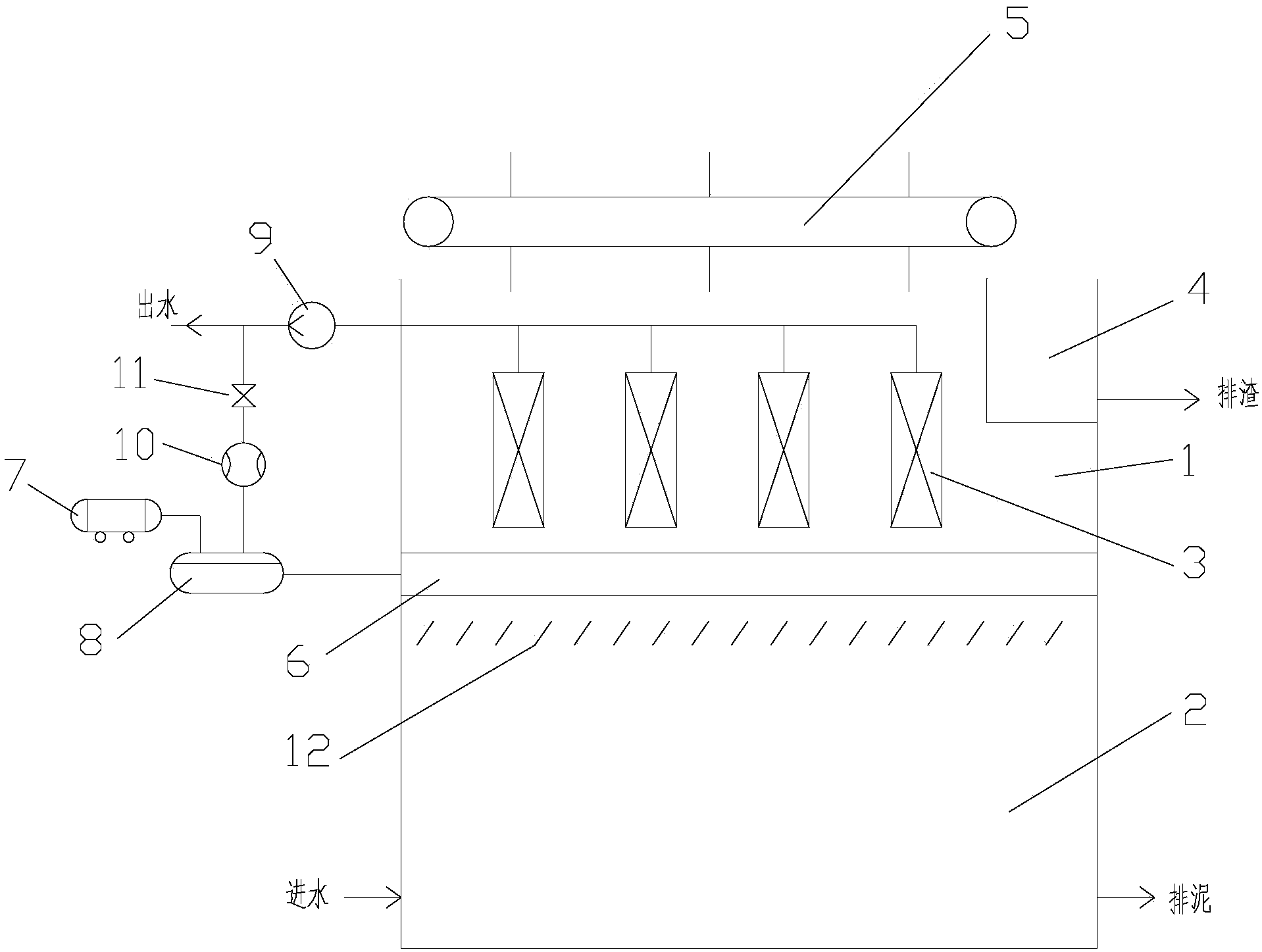

本发明提供的一种一体化污水处理设备包括反应池、MBR膜组、抽吸泵、气泡释放器、溶气系统、刮渣装置;所述反应池长度方向均匀分布多个斜板，并且多个斜板位于同一水平高度上，所述斜板将反应池分为位于斜板上方的好氧区和斜板下方的厌氧区。
所述反应池的厌氧区靠近底部的位置一端设有进水口，另一端设有排泥口。
所述刮渣装置位于反应池的上方。
所述反应池上部设有浮渣池，所述浮渣池设有排渣口。
所述MBR膜组均匀分布在好氧区中，所述抽吸泵通过管道连接MBR膜组的出水端，将处理完成的水抽出。
所述气泡释放器设置在斜板与MBR膜组之间，所述气泡释放器与溶气系统相连。
进一步地，所述释放器包括主管和多个气泡释放管，所述主管为沿气浮反应池长度方向延伸管状结构，多个气泡释放管与主管连通并对称的分布在主管的两侧。
进一步地，溶气系统包括溶气罐、空压机;所述溶气罐的进水口通过三通接头与抽吸泵的出水端相连接，将一部分处理完成的水回流至溶气罐;溶气罐的进气口与空压机相连;所述溶气罐的出水口与气泡释放器的主管相连。
进一步地，所述溶气罐的进水口与抽吸泵的出水端之间设有流量计和阀门。
进一步地，所述溶气罐的内部设有紫外线光源。
进一步地，所述溶气罐的内表面设有一层二氧化钛薄膜。
进一步地，所述刮渣装置包括链条、两个链轮和多个刮渣板，通过链条连接两个链轮，链条上固定设置多个刮渣板，链轮带动链条上的刮渣板，将反应池内的浮渣刮入浮渣池。
本发明具有如下优点：
1、本发明在同一反应池内实现了厌氧、好氧的环境，并在好氧区设置MBR膜工艺，取消了二沉池，从而大大减少了系统占地面积，提升了空间利用率，具有出水水质好，处理效率高的特点。
2、本发明使用了气浮工艺，通过气浮工艺去除污水中的悬浮物，胶体，油脂类等杂质，为好氧区提供氧气，并作为曝气装置对MBR膜组进行曝气和冲洗，防止污泥在MBR膜组沉积，好氧区设有MBR膜组，通过MBR膜组将清水从污水中分离出来，不再单独为MBR模组设置曝气系统，节约设备成本，出水质量高，效果好。
