申请日2017.07.14
公开(公告)日2017.10.24
IPC分类号C02F9/14; C02F103/32
摘要
本发明提供了一种废水处理装置，依次包括预处理池、pH调节池、混凝池、第一沉淀池、厌氧池、两级生物接触氧化池、第二沉淀池和消毒池，第一沉淀池和第二沉淀池均包括内筒体和具有锥形底部的沉淀池本体，第二沉淀池通过污泥泵和管道将污泥打回厌氧池，两级生物接触氧化池包括一级氧化池和二级氧化池，一级氧化池采用旋混式曝气器，二级氧化池采用微孔曝气器，预处理池包括污水粗过滤室和储水室，第一沉淀池和第二沉淀池的下端通过管道与污泥池相连。本发明通过设置预处理池、pH调节池、混凝池、第一沉淀池、厌氧池、两级生物接触氧化池、第二沉淀池和消毒池的配合，以适应食品生产企业对于污水处理的要求。
权利要求书

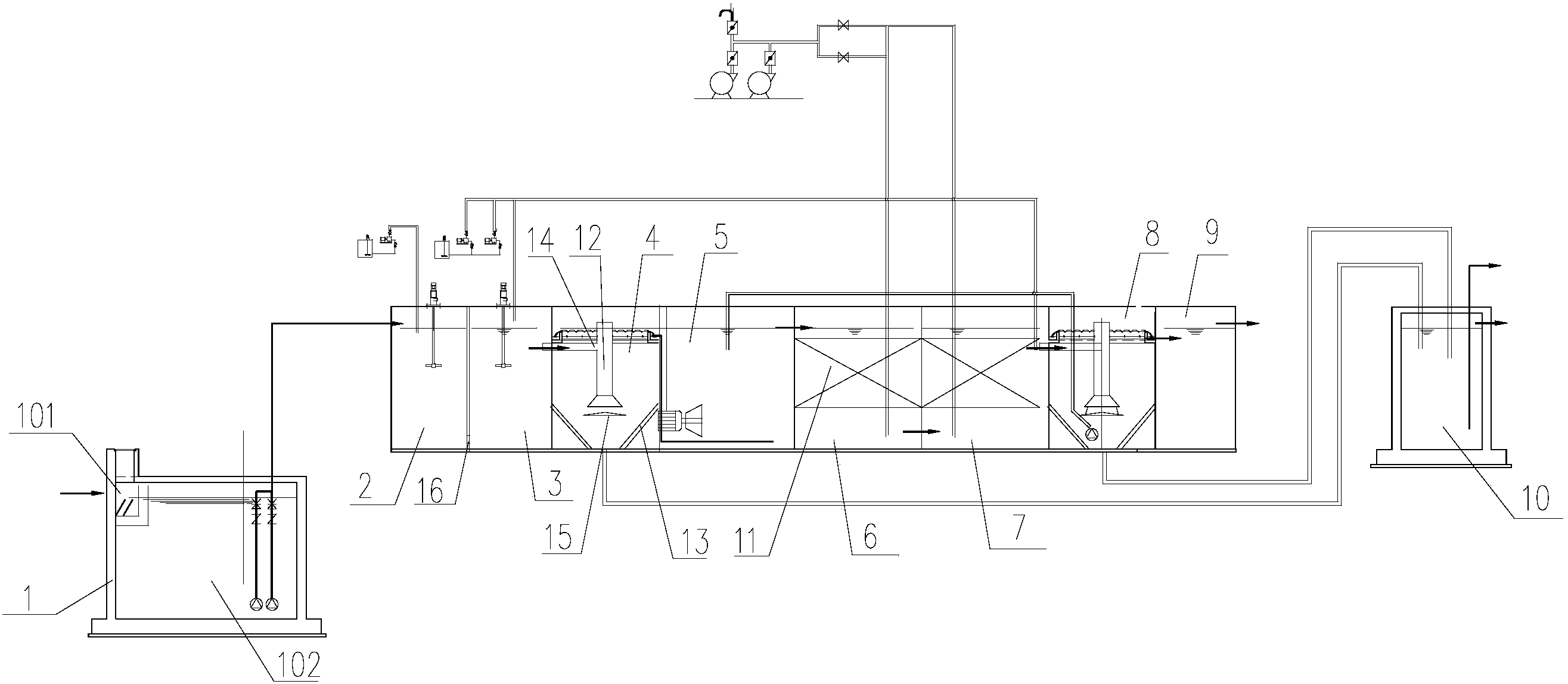

1.一种废水处理装置，其特征在于：依次包括预处理池(1)、pH调节池(2)、混凝池(3)、第一沉淀池(4)、厌氧池(5)、两级生物接触氧化池、第二沉淀池(8)和消毒池(9)，第二沉淀池(8)通过污泥泵和管道将污泥打回厌氧池(5)，
所述两级生物接触氧化池包括一级氧化池(6)和二级氧化池(7)，所述一级氧化池(6)和二级氧化池(7)内均设有弹性填料(11)，一级氧化池(6)采用旋混式曝气器，二级氧化池(7)采用微孔曝气器，
所述预处理池(1)包括污水粗过滤室(101)和储水室(102)，污水粗过滤室(101)内设有平行且倾斜设置的格栅，经过污水粗过滤室(101)过滤后的污水从污水粗过滤室(101)的上沿流入储水室(102)，
所述第一沉淀池(4)和第二沉淀池(8)的下端通过管道与污泥池(10)相连。
2.根据权利要求1所述的废水处理装置，其特征在于：所述第一沉淀池(4)和第二沉淀池(8)均包括内筒体(12)和具有锥形底部的沉淀池本体(13)，所述内筒体(12)垂直固定设于所述沉淀池本体(13)内，内筒体(12)的上端封闭下端开口，内筒体(12)上端的一侧设有与混凝池出水口相对应的进口(14)，内筒体(12)的下端相隔的位置上固定设有水平挡水板(15)，所述沉淀池本体(13)上端设有溢流堰，溢流堰外有环形的集水区，集水区外侧设有沉淀池出水口，沉淀池出水口的污水进入厌氧池(5)。
3.根据权利要求1所述的废水处理装置，其特征在于：所述厌氧池(5)内设有潜水搅拌器，厌氧池(5)出水口位于靠近一级氧化池(6)一侧的上端。
4.根据权利要求1所述的废水处理装置，其特征在于：所述一级氧化池(6)和二级氧化池(7)均与鼓风机相连。
5.根据权利要求1所述的废水处理装置，其特征在于：所述pH调节池(2)内通有NaOH溶液。
6.根据权利要求1所述的废水处理装置，其特征在于：所述混凝池(3)内和二级氧化池(7)出水口处均通有PAC溶液。
7.根据权利要求1所述的废水处理装置，其特征在于：所述pH调节池(2)和混凝池(3)内设有搅拌装置。
8.根据权利要求1所述的废水处理装置，其特征在于：所述储水室(102)内设有水泵，将经过格栅过滤后的污水打入pH调节池(2)。
9.根据权利要求1所述的废水处理装置，其特征在于：所述pH调节池(2)与混凝池(3)之间相邻设置，且通孔(16)位于下端。
10.根据权利要求2所述的废水处理装置，其特征在于：所述第一沉淀池(4)和第二沉淀池(8)的锥形底部均设有刮泥板。
说明书
一种废水处理装置
技术领域
本发明属于污水处理技术领域，尤其是涉及一种废水处理装置。
背景技术
在食品厂的生产过程中，会产生大量的污水，其中会含有大量的有机物和悬浮物，目前很多污水处理设备的处理效果无法达到排放标准。
发明内容
有鉴于此，本发明旨在提出一种废水处理装置，以适应食品生产企业对于污水处理的要求。
为达到上述目的，本发明的技术方案是这样实现的：
一种废水处理装置，依次包括预处理池、pH调节池、混凝池、第一沉淀池、厌氧池、两级生物接触氧化池、第二沉淀池和消毒池，第二沉淀池通过污泥泵和管道将污泥打回厌氧池，
所述两级生物接触氧化池包括一级氧化池和二级氧化池，所述一级氧化池和二级氧化池内均设有弹性填料，一级氧化池采用旋混式曝气器，二级氧化池采用微孔曝气器，
所述预处理池包括污水粗过滤室和储水室，污水粗过滤室内设有平行且倾斜设置的格栅，经过污水粗过滤室过滤后的污水从污水粗过滤室的上沿流入储水室，其中污水粗过滤室内设计粗细两道格栅，保证后续处理过程正常运行。污水首先经过第一道格栅，第一道格栅为粗格栅，去除一些尺寸比较大的固形物。由于食品厂污水中会含有一些果壳、果籽等细小杂质，一般细格栅很难去除，因此第二道格栅采用转鼓式回转筛，筛片采用不锈钢网材料，
所述第一沉淀池和第二沉淀池的下端通过管道与污泥池相连。
进一步的，所述第一沉淀池和第二沉淀池均包括内筒体和具有锥形底部的沉淀池本体，所述内筒体垂直固定设于所述沉淀池本体内，内筒体的上端封闭下端开口，内筒体上端的一侧设有与混凝池出水口相对应的进口，内筒体的下端相隔的位置上固定设有水平挡水板，所述沉淀池本体上端设有溢流堰，溢流堰外有环形的集水区，集水区外侧设有沉淀池出水口，沉淀池出水口的污水进入厌氧池。
进一步的，所述厌氧池内设有潜水搅拌器，厌氧池出水口位于靠近一级氧化池一侧的上端。
进一步的，所述一级氧化池和二级氧化池均与鼓风机相连。
进一步的，所述pH调节池内通有NaOH溶液。
进一步的，所述混凝池和二级氧化池内均通有PAC溶液。
进一步的，所述pH调节池和混凝池内设有搅拌装置。
进一步的，所述储水室内设有水泵，将经过格栅过滤后的污水打入pH调节池。
进一步的，所述pH调节池与混凝池之间相邻设置，且通孔位于下端。
进一步的，所述第一沉淀池和第二沉淀池的锥形底部设有刮泥板。
相对于现有技术，本发明所述的废水处理装置具有以下优势：
本发明所述的废水处理装置，通过设置预处理池、pH调节池、混凝池、第一沉淀池、厌氧池、两级生物接触氧化池、第二沉淀池和消毒池的配合，使得污水中的COD、BOD、SS和pH都能达到可排放的标准。
