申请日2017.07.14
公开(公告)日2017.10.13
IPC分类号C02F1/44; C02F1/28
摘要
本发明公开了一种适用于粉末吸附剂的连续自动水处理装置，包括两个反应池，每个反应池均连接有滤膜，反应池内设有粉体吸附剂，每个反应池底部均设有废水进水管、解析液进水管和排泥管，反应池底部与相应的滤膜底部之间连接反洗回流管道，滤膜的顶部设有废水出水管，滤膜的底部设有解析液出水管，废水进水管、解析液进水管、解析液出水管、排泥管和反洗回流管道上均设有阀门，滤膜连接有反洗系统。实现了污水的无间断连续处理，可应对更宽范围的水质和水量的波动，适用于粉状吸附剂直接应用于水污染治理工程，无需对吸附剂进行成型，降低了吸附剂制备的难度，同时降低了废水治理成本。
权利要求书
1.一种适用于粉末吸附剂的连续自动水处理装置，其特征在于，包括两个反应池，每个反应池均连接有滤膜，反应池内设有粉体吸附剂，每个反应池底部均设有废水进水管、解析液进水管和排泥管，反应池底部与相应的滤膜底部之间连接反洗回流管道，滤膜的顶部设有废水出水管，滤膜的底部设有解析液出水管，废水进水管、解析液进水管、解析液出水管、排泥管和反洗回流管道上均设有阀门，滤膜连接有反洗系统。
2.根据权利要求1所述的适用于粉末吸附剂的连续自动水处理装置，其特征在于，所述的连续自动水处理装置还包括控制系统，所述阀门均为电磁阀门，控制系统分别与各电磁阀门连接。
3.根据权利要求1所述的适用于粉末吸附剂的连续自动水处理装置，其特征在于，反应池内设有搅拌器，搅拌器连接有电机。
4.根据权利要求1所述的适用于粉末吸附剂的连续自动水处理装置，其特征在于，反应池的顶部设有投料口或为敞口。
5.根据权利要求1所述的适用于粉末吸附剂的连续自动水处理装置，其特征在于，滤膜为碳化硅陶瓷膜。
说明书
一种适用于粉末吸附剂的连续自动水处理装置
技术领域
本发明涉及污水处理技术领域，具体涉及一种适用于粉末吸附剂的连续自动水处理装置。
背景技术
吸附工艺在污水处理中应用广泛，在重金属、高盐及有机废水等污水的治理中均有涉及，在化工、机械、石油等行业的污水治理中均有使用。此外，为了响应国家节水、节能的环保号召，许多公司设置了中水回用处理单元，绝大多数使用了吸附工艺。
粘土矿物因具有独特的层状结构而表现出良好的吸附和离子交换性能，在废水处理中有广阔的应用前景。而且粘土矿物吸附剂来源广泛，价格低廉，一直都被称为最有应用前景的吸附剂。但粘土矿物作为水处理吸附剂，由于难以成型等原因，无法在实际的大型水处理工程中使用，目前主要停留在实验室研究阶段。
粘土矿物如累托石、蒙脱石等为粉状结构，需要成型后置于吸附塔中才能用于水处理工程。但与活性炭不同，粘土矿物具有良好的吸水性和溶胀性，传统的成型方法应用于粘土矿物成型往往由于粘土吸水溶胀导致成型持续时间不长，针对粘土成型较有效的PVA法操作复杂且成本高昂，成型的费用是粘土本身价格的好几倍，因此也无法广泛推广。成型困难限制了粘土类吸附剂在大型水处理工程中的应用。
在水处理工程中需要对吸附剂成型的主要原因是粉体状的吸附剂投入水中难以有效泥水分离和回收，也难以对吸附剂进行再生，从而导致吸附剂的浪费;要想对粉体吸附剂有效回收再生，则需要中断废水的处理，这对于大型废水处理工程来说十分不便，也会带来高额的人工成本;此外，不能有效从水中分离的吸附剂颗粒反而会影响出水的SS，使得出水水质不合格。
由此可见，如果能设计一种适用于粉体吸附剂的连续自动水处理装置，将能有效解决粘土矿物等粉状吸附剂用于大型水处理工程的问题，降低污水处理的成本，为粘土矿物吸附剂的工业化应用打开大门，对于水处理领域十分必要。
发明内容
本发明要解决的技术问题是，针对现有技术存在的上述缺陷，提供了一种适用于粉末吸附剂的连续自动水处理装置，实现了污水的无间断连续处理，可应对更宽范围的水质和水量的波动，适用于粉状吸附剂直接应用于水污染治理工程，无需对吸附剂进行成型，降低了吸附剂制备的难度，同时降低了废水治理成本。
本发明为解决上述技术问题所采用的技术方案是：

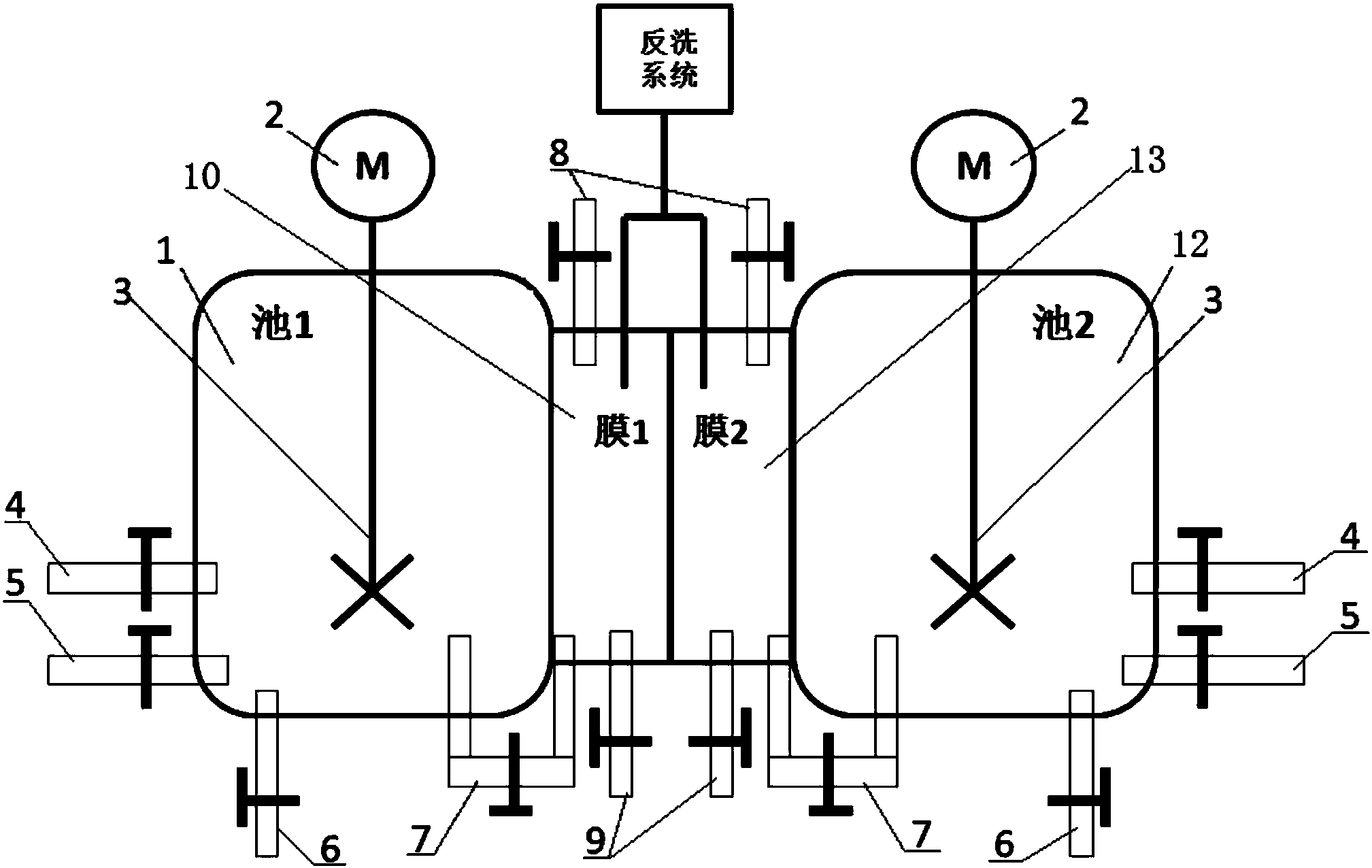

一种适用于粉末吸附剂的连续自动水处理装置，包括两个反应池，每个反应池均连接有滤膜，反应池内设有粉体吸附剂，每个反应池底部均设有废水进水管、解析液进水管和排泥管，反应池底部与相应的滤膜底部之间连接反洗回流管道，滤膜的顶部设有废水出水管，滤膜的底部设有解析液出水管，废水进水管、解析液进水管、解析液出水管、排泥管和反洗回流管道上均设有阀门，滤膜连接有反洗系统。
按照上述技术方案，所述的连续自动水处理装置还包括控制系统，所述阀门均为电磁阀门，控制系统分别与各电磁阀门连接。
按照上述技术方案，反应池内设有搅拌器，搅拌器连接有电机。
按照上述技术方案，反应池的顶部设有投料口或为敞口;可以从上方投加粉体吸附剂。
按照上述技术方案，滤膜为碳化硅陶瓷膜。
本发明具有以下有益效果：
本装置通过阀门的切换，实现废水的并联处理或串联处理之间的切换，
通过管路及阀门和反冲洗系统的设计，使左右系统交叉运行或同时运行，实现废水处理与吸附剂反冲洗同时运行，在吸附剂反冲洗时无需间断废水处理，实现了污水的无间断连续处理，在吸附剂吸附饱和时无需间断废水处理去进行吸附剂的再生，通过闸门的切换，实现废水的并联处理或串联处理之间的切换，可应对更宽范围的水质和水量的波动，通过滤膜的设计使得污水处理的吸附单元可适用于粉状吸附剂直接应用于水污染治理工程，无需对吸附剂进行成型，降低了吸附剂制备的难度，同时降低了废水治理成本，同时拓展了可用于水处理工程吸附剂的种类，使得难以成型但吸附效果优良的黏土矿物吸附剂应用于水处理工程成为可能。
