申请日2017.07.11
公开(公告)日2017.09.15
IPC分类号C02F1/72; C02F1/74; B01F3/04; C02F101/30
摘要
本发明公开了一种等离子体协同微纳米气泡污水深度处理一体机，包括有机壳，设置于机壳内的等离子体发生器和微纳米气泡发生装置;等离子体发生器的等离子体曝气排水管和微纳米气泡发生装置的微纳米气泡曝气排水管均伸出到机壳外到污水反应池内，其中等离子体曝气排水管与污水池内的耐腐蚀微纳米曝气管连接。本发明等离子体发生器生成的等离子体在产生后快速与污水接触，使高浓度污水中的有机物断键和开环，使高浓度污水中有机物的大分子变成小分子，分解难生物降解的有机物和三致物质，提高污水的生化性，实现高浓度污水的净化，微纳米气泡发生装置产生的微纳米气泡增加了传质效率，使等离子体与污水充分反应，大大缩短污水处理的时间。
权利要求书

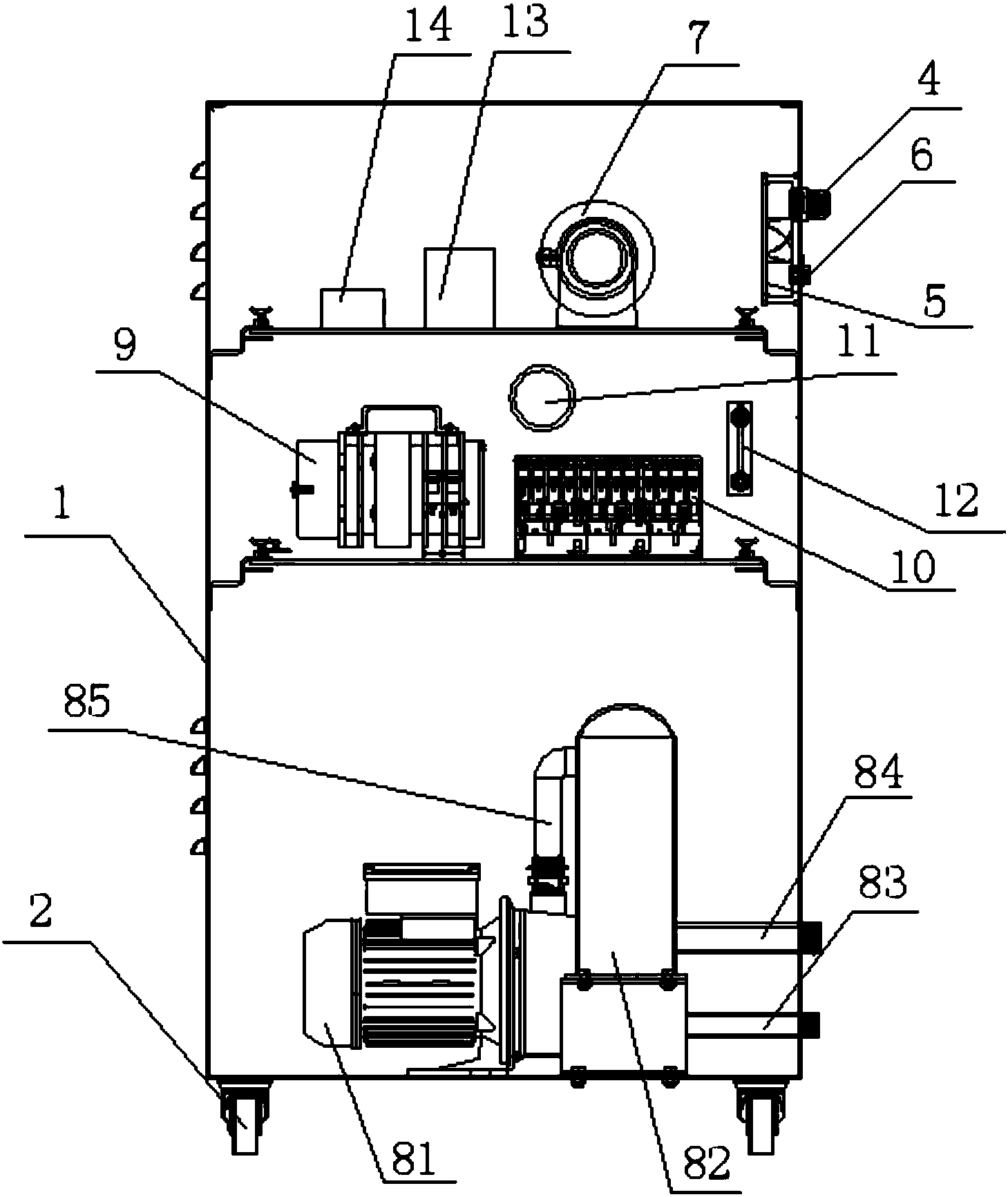

1.等离子体协同微纳米气泡污水深度处理一体机，其特征在于：包括有机壳，设置于机壳内的等离子体发生器、微纳米气泡发生装置、以及与等离子体发生器连接的电磁式空气压缩机;所述的微纳米气泡发生装置包括有依次连接的增压泵、储能罐和微纳米气泡曝气排水管;所述的等离子体发生器的输出端连接有等离子体曝气排水管，所述等离子体发生器的等离子体曝气排水管和微纳米气泡发生装置的微纳米气泡曝气排水管均伸出到机壳外到污水反应池内，其中等离子体曝气排水管与耐腐蚀微纳米曝气管连接。
2.根据权利要求1所述的等离子体协同微纳米气泡污水深度处理一体机，其特征在于：所述的机壳上设置有控制器和驱动电源接口，所述的机壳内设置有驱动电源、与控制器连接的中间继电器，所述的驱动电源与驱动电源接口连接，所述的中间继电器、控制器均与驱动电源连接，所述的增压泵、电磁式空气压缩机、等离子体发生器均与中间继电器连接。
3.根据权利要求1所述的等离子体协同微纳米气泡污水深度处理一体机，其特征在于：所述的机壳上设置有散热装置。
4.根据权利要求1所述的等离子体协同微纳米气泡污水深度处理一体机，其特征在于：所述的增压泵的进水端与进水管连接，增压泵的出水端通过高压水管与储能罐连接。
5.根据权利要求1所述的等离子体协同微纳米气泡污水深度处理一体机，其特征在于：所述的机壳的底部设置有万向行走轮装置。
6.根据权利要求2所述的等离子体协同微纳米气泡污水深度处理一体机，其特征在于：所述的机壳上设置有液位传感器接口，所述的液位传感器连接在污水反应池中，液位传感器通过液位传感器接口与控制器连接。
7.根据权利要求2所述的等离子体协同微纳米气泡污水深度处理一体机，其特征在于：所述的机壳上设置有与控制器连接的水压表，所述的水压表连接于储能罐内部。
8.根据权利要求2所述的等离子体协同微纳米气泡污水深度处理一体机，其特征在于：所述的机壳上设置有与控制器连接的转子流量计，转子流量计连接于储能罐内部。
9.根据权利要求2所述的等离子体协同微纳米气泡污水深度处理一体机，其特征在于：所述的机壳内设置有电源保护器，所述的电源保护器与驱动电源连接。
10.根据权利要求2所述的等离子体协同微纳米气泡污水深度处理一体机，其特征在于：所述的控制器包括有单片机、连接于单片机上的远程通信模块和设置于机壳外壁上且与单片机连接的控制按键和显示屏。
说明书
等离子体协同微纳米气泡污水深度处理一体机
技术领域
本发明涉及污水处理设备领域，具体是一种等离子体协同微纳米气泡污水深度处理一体机。
背景技术
污水一般呈弱酸性，污水中主要污染指标为CODcr、NH3-N、TP、BOD5、色度、SS等。现有的污水处理投资运行费用巨大，为便于管理，节约运行成本，现有污水处理方法通常通过药剂的添加反应实现，然此类方法一方面存在持续更换添加药剂的费用及繁琐操作;另一方面，易产生二次污染，会出现氯排放超标的现象，继而后续还需要其他投资费用;且存在处理流水线过长等缺点。
发明内容
本发明要解决的技术问题是提供一种等离子体协同微纳米气泡污水深度处理一体机，等离子体使高浓度污水中的有机物断键和开环，使高浓度污水中有机物的大分子变成小分子，实现高浓度污水的净化，微纳米气泡使等离子体与污水充分反应，大大缩短污水处理的时间。
本发明的技术方案为：
等离子体协同微纳米气泡污水深度处理一体机，包括有机壳，设置于机壳内的等离子体发生器、微纳米气泡发生装置、以及与等离子体发生器连接的电磁式空气压缩机;所述的微纳米气泡发生装置包括有依次连接的增压泵、储能罐和微纳米气泡曝气排水管;所述的等离子体发生器的输出端连接有等离子体曝气排水管，所述等离子体发生器的等离子体曝气排水管和微纳米气泡发生装置的微纳米气泡曝气排水管均伸出到机壳外到污水反应池内，其中等离子体曝气排水管与耐腐蚀微纳米曝气管连接。
所述的机壳上设置有控制器和驱动电源接口，所述的机壳内设置有驱动电源、与控制器连接的中间继电器，所述的驱动电源与驱动电源接口连接，所述的中间继电器、控制器均与驱动电源连接，所述的增压泵、电磁式空气压缩机、等离子体发生器均与中间继电器连接。
所述的机壳上设置有散热装置。
所述的增压泵的进水端与进水管连接，增压泵的出水端通过高压水管与储能罐连接。
所述的机壳的底部设置有万向行走轮装置。
所述的机壳上设置有液位传感器接口，所述的液位传感器连接在污水反应池中，液位传感器通过液位传感器接口与控制器连接。
所述的机壳上设置有与控制器连接的水压表，所述的水压表连接于储能罐内部。
所述的机壳上设置有与控制器连接的转子流量计，转子流量计连接于储能罐内部。
所述的机壳内设置有电源保护器，所述的电源保护器与驱动电源连接。
所述的控制器包括有单片机、连接于单片机上的远程通信模块和设置于机壳外壁上且与单片机连接的控制按键和显示屏，显示屏用于显示实时工作动态(采集数据和开关量状态)及污水处理总量。
本发明的优点：
(1)、本发明在机壳内设置有等离子体发生器和微纳米气泡发生装置，等离子体发生器的等离子体曝气排水管和微纳米气泡发生装置的微纳米气泡曝气排水管均伸出到机壳外到污水反应池内，其中等离子体曝气排水管与耐腐蚀微纳米曝气管连接进行污水处理，等离子体使高浓度污水中的有机物断键和开环，使高浓度污水中有机物的大分子变成小分子，实现高浓度污水的净化，微纳米气泡发生装置产生的微纳米气泡使等离子体与污水充分反应，等离子体协同微纳米气泡进行污水处理的时间只有等离子体单独进行污水处理的五分之一到四分之一的时间，大大缩短污水处理的时间，提高了污水处理的工作效率，降低了能源的消耗。
(2)、本发明直接与污水反应池连接，具有较强的氧化、催化等作用，可以去除污水中的色、臭、味和有机质等污染物，增加水中的溶解氧，改善水质，可以分解难生物降解的有机物和三致物质，提高污水的生化性，不会因残留造成二次污染，从而改善水质，保证出水水质能够达到国家法定排放的标准。
(3)、本发明设置有控制器进行自动化控制启动，一方面降低了劳动力，另一方面便于管理者进行集中管理查看污水处理的情况，且污水处理的效率高，保证排放达标。
(4)、本发明控制器上设置有远程通信模块，控制器可将采集的数据通过远程通信模块发送给上位机，方便上位机进行监控和分析数据，上位机也可将控制命令通过远程通信模块发送给本发明的控制器，实现远程控制。
(5)、本发明的技术方案也可用于处理大体量的水体，譬如池塘、河道等，处理时间短、效果明显，能有效改善水质。
