申请日2017.06.24
公开(公告)日2017.09.19
IPC分类号C02F9/10; C02F103/28
摘要
本发明公开了一种用于造纸加工的废水处理装置,包括处理池本体，所述处理池本体上方设有支撑架，所述支撑架连接有连接座，所述连接座之间设有电机，所述电机输出端连接有第一转轴，所述第一转轴上设有主动齿轮，所述电机两侧均设有第二转轴，所述第二转轴转动连接于支撑架，所述第二转轴下方固定连接于滚筒。通过试剂添加口把絮凝剂添加到滚筒之中，通过电机带动主动齿轮从而带动从动齿轮，最终带动滚筒转动，通过套筒上的小孔在离心力的作用下把试剂甩出进行搅拌，搅拌后的絮状物落入格网下方，被加热后的絮状物更容易凝结，本发明能够有效回收利用造纸废水中的纤维性固体物质，避免了资源的浪费，节约了造纸成本。
权利要求书

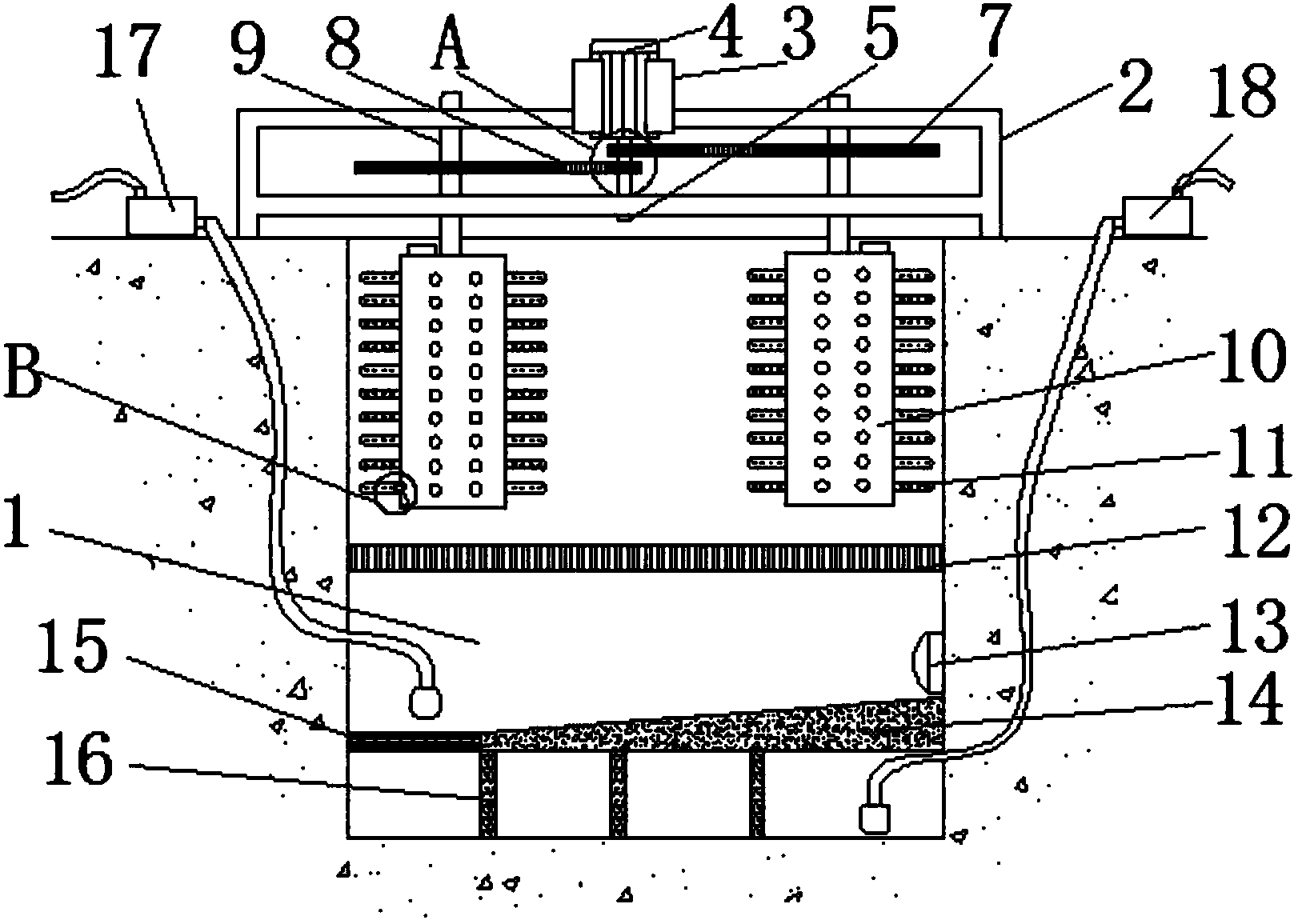

1.一种用于造纸加工的废水处理装置,包括处理池本体(1)，其特征在于：所述处理池本体(1)上方设有支撑架(2)，所述支撑架(2)连接有连接座(3)，所述连接座(3)之间设有电机(4)，所述电机(4)输出端连接有第一转轴(5)，所述第一转轴(5)上设有主动齿轮(6)，所述电机(4)两侧均设有第二转轴(9)，所述第二转轴(9)转动连接于支撑架(2)，所述第二转轴(9)下方固定连接于滚筒(10)，所述滚筒(10)表面连通有套筒(11)，所述滚筒(10)下方设有格网(12)，所述格网(12)下方设有支撑板(14)，所述支撑板(14)左侧设有滤芯板(15)，所述处理池本体(1)一侧设有加热器(13)，所述支撑板(14)下方设有曝气管(16)，所述支撑架(2)一侧设有吸沙泵(17)，所述支撑架(2)另一侧设有水泵(18)。
2.根据权利要求1所述的一种用于造纸加工的废水处理装置，其特征在于：所述吸沙泵(17)输入端连通于格网(12)与滤芯板(15)之间，所述水泵(18)输入端连通于处理池本体(1)底端。
3.根据权利要求1所述的一种用于造纸加工的废水处理装置，其特征在于：所述滚筒(10)上方设有试剂添加口，所述套筒(11)表面设有小孔(19)。
4.根据权利要求1所述的一种用于造纸加工的废水处理装置，其特征在于：所述主动齿轮(6)与从动齿轮(7)之间设有链条(8)。
5.根据权利要求1所述的一种用于造纸加工的废水处理装置，其特征在于：所述支撑板(14)上表面为坡面结构，所述曝气管(16)的数量为2个。
说明书
一种用于造纸加工的废水处理装置
技术领域
本发明涉及废水处理技术领域，具体为一种用于造纸加工的废水处理装置。
背景技术
造纸工业使用木材、稻草、芦苇、破布等为原料，经高温高压蒸煮而分离出纤维素，制成纸浆。在生产过程中，最后排出原料中的非纤维素部分成为造纸黑液。黑液中含有木质素、纤维素、挥发性有机酸等，有臭味，污染性很强。造纸工业的废水难以使得工业中废水中的纤维性固体物质被收集利用，会形成污染式地被排放出去，对于资源是一种浪费，有的采用沉淀方法，但是沉淀效果并不理想，所以在此提供一种用于造纸加工的废水处理装置以解决上述问题十分有必要。
发明内容
本发明的目的在于提供一种用于造纸加工的废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于造纸加工的废水处理装置,包括处理池本体，所述处理池本体上方设有支撑架，所述支撑架连接有连接座，所述连接座之间设有电机，所述电机输出端连接有第一转轴，所述第一转轴上设有主动齿轮，所述电机两侧均设有第二转轴，所述第二转轴转动连接于支撑架，所述第二转轴下方固定连接于滚筒，所述滚筒表面连通有套筒，所述滚筒下方设有格网，所述格网下方设有支撑板，所述支撑板左侧设有滤芯板，所述处理池本体一侧设有加热器，所述支撑板下方设有曝气管，所述支撑架一侧设有吸沙泵，所述支撑架另一侧设有水泵。
优选的，所述吸沙泵输入端连通于格网与滤芯板之间，所述水泵输入端连通于处理池本体底端。
优选的，所述滚筒上方设有试剂添加口，所述套筒表面设有小孔。
优选的，所述主动齿轮与从动齿轮之间设有链条。
优选的，所述支撑板上表面为坡面结构，所述曝气管的数量为2个。
与现有技术相比，本发明的有益效果是：通过试剂添加口把絮凝剂添加到滚筒之中，通过电机带动主动齿轮从而带动从动齿轮，最终带动滚筒转动，通过套筒上的小孔在离心力的作用下把试剂甩出进行搅拌，搅拌后的絮状物落入格网下方，被加热后的絮状物更容易凝结，吸沙泵输入端吸出絮状物沉淀然后被在次利用，通过滤芯板和曝气管曝气后的污水经过水泵排出，本发明能够有效回收利用造纸废水中的纤维性固体物质，避免了资源的浪费，节约了造纸成本。
