申请日2017.05.31
公开(公告)日2017.08.11
IPC分类号F27D17/00
摘要
本发明公开了一种工业炉用废水余热利用装置，包括底座，所述底座的顶部从左至右依次固定连接有工业炉本体和水箱，所述水箱的左侧固定连接有水泵，所述水泵的输入端连通有第一水管，所述第一水管远离水泵的一端与工业炉本体连通，所述水泵的输出端连通有第二水管。本发明通过设置水箱、水泵、第一水管、第二水管、曲形管、连接柱、热气箱、喷头、支撑柱、冲击板、电机、搅拌叶和控制器，解决了现有的工业炉无法对工业炉产生的废水进行利用的问题，该工业炉用废水余热利用装置，具备废水利用的优点，避免废水的产生的热量浪费，达到了能源的回收利用，提高了工业炉的实用性。
权利要求书
1.一种工业炉用废水余热利用装置，包括底座(1)，其特征在于：所述底座(1)的顶部从左至右依次固定连接有工业炉本体(2)和水箱(3)，所述水箱(3)的左侧固定连接有水泵(4)，所述水泵(4)的输入端连通有第一水管(5)，所述第一水管(5)远离水泵(4)的一端与工业炉本体(2)连通，所述水泵(4)的输出端连通有第二水管(6)，所述第二水管(6)远离水泵(4)的一端贯穿至水箱(3)的内部连通曲形管(7)，所述水箱(3)内壁的左侧固定连接有连接柱(8)，所述连接柱(8)的右侧固定连接有热气箱(9)，所述曲形管(7)远离第二水管(6)的一端贯穿至热气箱(9)的内部连通有喷头(10)，所述热气箱(9)内壁的底部固定连接有支撑柱(11)，所述支撑柱(11)的顶部固定有冲击板(12)，所述底座(1)内壁底部的右侧固定连接有电机(13)，所述电机(13)的输出端贯穿至水箱(3)的内部固定连接有搅拌叶(14)，所述水箱(3)顶部的右侧连通有进水管(15)，所述热气箱(9)右侧的底部连通有第一出水管(16)，所述第一出水管(16)的右侧贯穿至水箱(3)的右侧，所述水箱(3)右侧的底部连通有第二出水管(17)，所述水箱(3)正表面的右侧固定安装有控制器(18)，所述控制器(18)分别与水泵(4)和电机(13)电性连接。
2.根据权利要求1所述的一种工业炉用废水余热利用装置，其特征在于：所述第一出水管(16)顶部的右侧设置有第一控制阀(19)，所述第二出水管(17)的顶部设置有第二控制阀(20)，所述第一控制阀(19)和第二控制阀(20)均与控制器(18)电性连接。

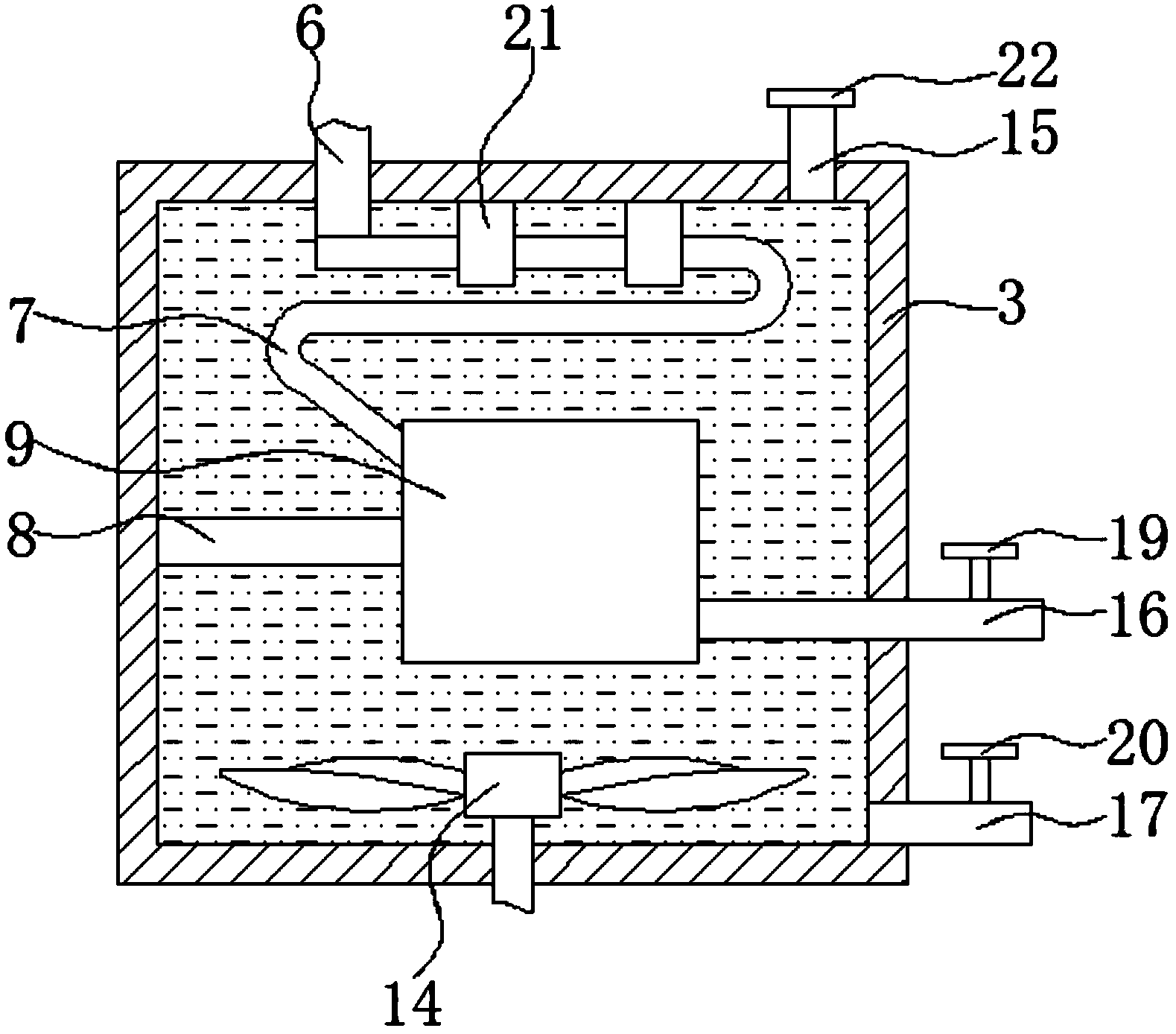

3.根据权利要求1所述的一种工业炉用废水余热利用装置，其特征在于：所述水箱(3)内壁的顶部固定连接有套筒(21)，所述套筒(21)套设在曲形管(7)的表面。
4.根据权利要求1所述的一种工业炉用废水余热利用装置，其特征在于：所述进水管(15)的顶部设置有盖板(22)，所述盖板(22)底部的横截面积大于进水管(15)顶部的横截面积。
5.根据权利要求1所述的一种工业炉用废水余热利用装置，其特征在于：所述冲击板(12)的形状为半弧状，且冲击板(12)与喷头(10)配合使用。
6.根据权利要求1所述的一种工业炉用废水余热利用装置，其特征在于：所述水箱(3)的底部与底座(1)的连接处通过固定件固定连接，所述工业炉本体(2)的底部与底座(1)的连接处通过固定件固定连接。
说明书
一种工业炉用废水余热利用装置
技术领域
本发明涉及工业炉技术领域，具体为一种工业炉用废水余热利用装置。
背景技术
工业炉是在工业生产中，利用燃料燃烧或电能转化的热量，将物料或工件加热的热工设备。广义地说，锅炉也是一种工业炉，但习惯上人们不把它包括在工业炉范围内。
工业炉是工业生产中必不可少的一种器械，如中国专利公开了“一种工业炉”(专利号：201420330703.6)该专利包括炉体，所述炉体内设置有支撑筒，所述支撑筒与所述炉体之间形成夹层，所述夹层通过多块隔板被分成多个浇注腔，所述炉体的顶部设置有多个浇注孔，所述炉体的底部设置有多个通气孔，每个所述浇注腔对应一个浇注孔和一个通气孔。本发明通过在炉体内设置支撑筒，然后在炉体与支撑筒之间设置多个浇注腔，每个浇注腔均配设有浇注孔和通气孔，从而可以向每个浇注腔内浇注耐火流体物料，如环氧树脂等，待耐火流体固化后，便可以达到与耐火砖一样的效果，无需铺设耐火砖，有效的保护炉体不受到损伤，节约了大量的劳力和物力，但是该专利无法对工业炉产生的废水进行利用，会使工业炉中废水的余温产生热量白白浪费，造成了能源的流失，降低了工业炉的实用性。
发明内容
本发明的目的在于提供一种工业炉用废水余热利用装置，具备废水利用的优点，解决了现有的工业炉无法对工业炉产生的废水进行利用的问题。
为实现上述目的，本发明提供如下技术方案：一种工业炉用废水余热利用装置，包括底座，所述底座的顶部从左至右依次固定连接有工业炉本体和水箱，所述水箱的左侧固定连接有水泵，所述水泵的输入端连通有第一水管，所述第一水管远离水泵的一端与工业炉本体连通，所述水泵的输出端连通有第二水管，所述第二水管远离水泵的一端贯穿至水箱的内部连通曲形管，所述水箱内壁的左侧固定连接有连接柱，所述连接柱的右侧固定连接有热气箱，所述曲形管远离第二水管的一端贯穿至热气箱的内部连通有喷头，所述热气箱内壁的底部固定连接有支撑柱，所述支撑柱的顶部固定有冲击板，所述底座内壁底部的右侧固定连接有电机，所述电机的输出端贯穿至水箱的内部固定连接有搅拌叶，所述水箱顶部的右侧连通有进水管，所述热气箱右侧的底部连通有第一出水管，所述第一出水管的右侧贯穿至水箱的右侧，所述水箱右侧的底部连通有第二出水管，所述水箱正表面的右侧固定安装有控制器，所述控制器分别与水泵和电机电性连接。
优选的，所述第一出水管顶部的右侧设置有第一控制阀，所述第二出水管的顶部设置有第二控制阀，所述第一控制阀和第二控制阀均与控制器电性连接。
优选的，所述水箱内壁的顶部固定连接有套筒，所述套筒套设在曲形管的表面。
优选的，所述进水管的顶部设置有盖板，所述盖板底部的横截面积大于进水管顶部的横截面积。
优选的，所述冲击板的形状为半弧状，且冲击板与喷头配合使用。
优选的，所述水箱的底部与底座的连接处通过固定件固定连接，所述工业炉本体的底部与底座的连接处通过固定件固定连接。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置水箱、水泵、第一水管、第二水管、曲形管、连接柱、热气箱、喷头、支撑柱、冲击板、电机、搅拌叶和控制器，解决了现有的工业炉无法对工业炉产生的废水进行利用的问题，该工业炉用废水余热利用装置，具备废水利用的优点，避免废水的产生的热量浪费，达到了能源的回收利用，提高了工业炉的实用性。
2、本发明通过套筒的设置，起到支撑和固定曲形管的作用，避免曲形管在使用过程中出现晃动的现象，增加了曲形管使用时的稳定性。
3、本发明通过盖板的设置，起到密封进水管的作用，避免空气中的灰尘从进水管进入水箱的内部，保证了水箱内部水的质量。
4、本发明通过第一控制阀和第二控制阀的设置，起到自动排放水箱和热气箱内水的作用，方便了使用者的使用，减少了使用者的劳动力，达到了自动化的效果。
