申请日2017.07.07
公开(公告)日2017.11.07
IPC分类号A01K61/59; A01K63/04; C02F3/34; C02F3/28; C02F9/14; C02F101/20; C02F101/16
摘要
本发明公开了一种生态养殖池污水处理方法，包括如下步骤：1)养殖池基坑和污水处理装置安装槽的开挖，2)喷淋装置的架设，3)外河道引水入池，4)养殖对虾入池，5)污水循环处理，6)水质检测。本发明方法简单，不仅有效的将水中的颗粒杂质进行过滤，减少了重金属的含量和亚硝酸盐的含量，而且可以调节PH值和水温，满足对虾养殖的需求，能实现水资源的循环利用，节约了资源，降低了养殖成本，提高了经济效益。
权利要求书

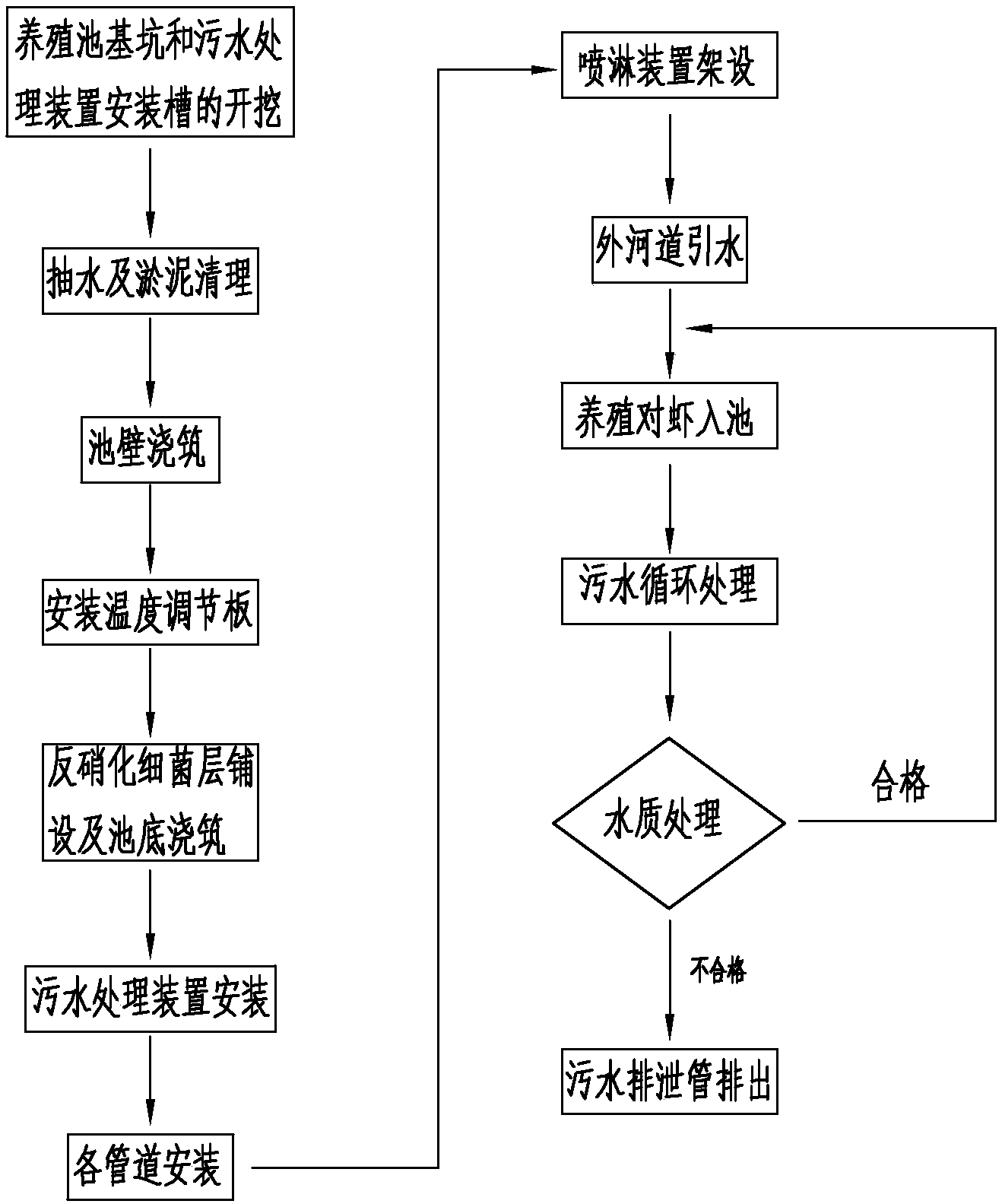

1.一种生态养殖池污水处理方法，其特征在于包括如下步骤：
1)养殖池基坑和污水处理装置安装槽的开挖
①首先将原有的养殖池的水用抽水泵抽干，并将底部的淤泥进行清理;
②根据施工图纸将原有的养殖池进行深度开挖，当养殖池的深度达到设定标准后用混凝土对养殖池的四壁进行阶梯形浇筑，各台阶的高度为15～20cm，台阶的宽度为5cm～10cm，同时在台阶的内侧面安装温度调节板，使温度调节板与台阶相互平行;
③待池壁加固完毕后对池底进行清理，然后在池底上设置反硝化细菌层，反硝化细菌层的厚度为5～10cm，并且在池底的中心处开设排污环形槽，接着在所述排污环形槽的顶面上设置疏通装置，反硝化细菌层的下方用混凝土进行浇筑，排污环形槽的开设有排污管道;
④接着在距离养殖池5～8m的位置挖设深度为10～13m的深井，开设后用混凝土将深井的井壁进行加固，然后将污水处理装置通过吊机放入所述深井中，并将污水处理装置固定在所述深井中;
⑤最后在所述污水处理装置的上端设置进水口，并在进水口上套接进水管，进水管的另一端连通外河道，接着在进水管上设置进水阀门，进水口的下方30～50cm处设置有污水循环口，污水循环口通过单向循环管连接至所述排污管道，所述单向循环管的一侧连接有污水排泄管，并通过单向电磁阀控制污水排泄管的开或关，污水处理装置的底部侧面上设置有出水口，所述出水口上套接输水管道，所述输水管道上安装有抽水泵;
2)喷淋装置的架设
首先将浮岛放置在养殖池距离地面6m的位置，然后通过支撑杆固定连接养殖池的底部，将支撑杆的底部用混凝土进行浇筑，接着用吊机将喷淋装置吊至距离浮岛顶面50cm处，并降低吊机转速，直至喷淋装置的底部接触浮岛，然后通过电焊将喷淋装置与浮岛进行焊接;
3)外河道引水入池
先打开进水阀门，使外河道的水通过进水管进入污水处理装置进行初次处理，外河道的水经污水处理装置过滤、净化、PH检测、重金属离子吸附和亚硝酸盐检测后，在抽水泵的作用下将处理合格的水通过输水管道进入浮岛中，浮岛内的水通过喷淋装置进入养殖池;
4)养殖对虾入池
根据养殖池内的水容量和养殖对虾的生存条件，向养殖池内放入5/1的养殖对虾进行前期检测，待5/1的养殖对虾生存稳定后，继续放入剩下的5/4的养殖对虾;
5)污水循环处理
①以3～4天为一个周期，对养殖池污水进行处理，首先在距离养殖池底部2～3m处铺设过滤网，使养殖对虾位于过滤网的上方，此时反硝化细菌层的细菌在缺氧条件下，将水中的亚硝酸盐还原成硝酸盐，并释放出氮气和一氧化二氮，同时分解水体中的腐败物质，然后开启疏通装置，使污水通过排污环形槽进入到排污管道中，在水压力的作用下通过单向循环管进入污水处理装置;
②污水通过污水循环口进入颗粒杂质过滤层，颗粒杂质过滤层中的过滤网片将污水中的淤泥和砂石进行过滤，并通过提升装置机构将过滤后的颗粒杂质进行清理，渗透通过过滤网片的污水进入金属吸附层，金属吸附层内的海泡石和壳聚糖树脂将污水中的重金属离子进行吸附，经重金属吸附后的污水通入到亚硝酸盐检测与处理层，亚硝酸盐检测与处理层中的检测器对水中的亚硝酸盐浓度进行检测，当亚硝酸盐的检测浓度在控制浓度范围之外时，通过处理装置将亚硝酸盐进行转化，经硝化处理后的污水进入PH检测层，通过PH计检测水体中的PH值，使PH浓度符合养殖对虾的需要，最后在抽水泵的作用，将处理后的水通过输水管道输入养殖池中;
③经污水处理后的水重新进入养殖池，并通过喷淋装置提高养殖池水体的含氧量，提高养殖对虾的存活率，同时温度调节板开始工作，使水温达到符合养殖对虾生存的温度;
6)水质检测
通过一个周期的养殖后，进行水质检测，当养殖池中的水体水质符合继续养殖条件时，污水重新进行步骤5)的循环处理，直至水质检测到的水体水质不符合养殖标准时，打开单向电磁阀，使污水通过污水排泄管排出，并重新通过进水管引入外河道的水进行养殖。
2.根据权利要求1所述的一种生态养殖池污水处理方法，其特征在于：所述喷淋装置包括悬臂支架和支撑机构，所述支撑机构包括上固定杆和下固定杆，所述上固定杆的顶端固定连接所述悬臂支架，所述悬臂支架与所述上固定杆的侧壁之间设置有支撑杆，所述上固定杆的底端通过伸缩杆连接所述下固定杆，所述下固定杆固定连接在所述浮岛的顶面上，所述浮岛与所述下固定杆的侧壁之间设置有加强杆。
3.根据权利要求1所述的一种生态养殖池污水处理方法，其特征在于：所述疏通装置包括叶轮和电机，所述叶轮位于所述电机的上方，所述电机转动连接所述叶轮，所述叶轮的底面上设置有疏通杆，所述疏通杆的直径与所述排污环形槽的宽度相匹配。
4.根据权利要求1所述的一种生态养殖池污水处理方法，其特征在于：步骤5)过程②中的亚硝酸盐浓度范围为0.3～0.5毫克/升。
5.根据权利要求1所述的一种生态养殖池污水处理方法，其特征在于：步骤5)过程③中的水温温度范围为15～20℃。
说明书
一种生态养殖池污水处理方法
技术领域
本发明涉及污水处理领域，尤其涉及一种生态养殖池污水处理方法。
背景技术
我国是一个资源有限、能源紧缺的水产养殖大国。随着集约化养殖规模的不断扩大，由投饲料产生的代谢物、残饵有机物及氨氮等无机物已经成为新的污染源，同时日益老化、污染的水环境也制约了养殖业进一步发展。
循环水养殖模式，在国外已经得到普遍应用。自20世纪70年代以来，一些国家已经先后不同程度地开展了循环水养殖水处理技术的研究。目前，国外已将臭氧、紫外线与生物滤器等水处理技术和设施广泛应用于水产养殖，而且向机械化、现代化方向发展。
中国国家知识产权局公布的一种水产养殖污水处理方法(申请号：201310426801.X，公布号：103496820，公布日：2014.01.08)，包括以下步骤：(1)添加微生物制剂;(2)絮凝处理;(3)曝气处理;(4)分离处理;(5)污水回流处理。该发明的污水处理方法由絮凝处理、曝气处理、分离处理、污水回流处理集成，保证了水质质量，提高了生产效率，大大降低了生产成本，具有工艺简单、系统稳定等优点，但是由于是添加微生物制剂，但是受环境温度影响较大，同时分离处理只能进行固液分离，并不能降低水体中的重金属含量，不能实现四季养殖，使用范围有限。
发明内容
本发明的目的在于针对现有技术的诸多不足，提供一种生态养殖池污水处理方法，不仅有效的将水中的颗粒杂质进行过滤，减少了重金属的含量和亚硝酸盐的含量，而且可以调节PH值和水温，满足对虾养殖的需求，能实现水资源的循环利用，节约了资源，降低了养殖成本，提高了经济效益。
为了解决上述技术问题，本发明采用如下技术方案：
一种生态养殖池污水处理方法，其特征在于包括如下步骤：
1)养殖池基坑和污水处理装置安装槽的开挖
①首先将原有的养殖池的水用抽水泵抽干，并将底部的淤泥进行清理;
②根据施工图纸将原有的养殖池进行深度开挖，当养殖池的深度达到设定标准后用混凝土对养殖池的四壁进行阶梯形浇筑，各台阶的高度为15～20cm，台阶的宽度为5cm～10cm，同时在台阶的内侧面安装温度调节板，使温度调节板与台阶相互平行;
③待池壁加固完毕后对池底进行清理，然后在池底上设置反硝化细菌层，反硝化细菌层的厚度为5～10cm，并且在池底的中心处开设排污环形槽，接着在排污环形槽的顶面上设置疏通装置，反硝化细菌层的下方用混凝土进行浇筑，排污环形槽的开设有排污管道;
④接着在距离养殖池5～8m的位置挖设深度为10～13m的深井，开设后用混凝土将深井的井壁进行加固，然后将污水处理装置通过吊机放入深井中，并将污水处理装置固定在深井中;
⑤最后在污水处理装置的上端设置进水口，并在进水口上套接进水管，进水管的另一端连通外河道，接着在进水管上设置进水阀门，进水口的下方30～50cm处设置有污水循环口，污水循环口通过单向循环管连接至排污管道，单向循环管的一侧连接有污水排泄管，并通过单向电磁阀控制污水排泄管的开或关，污水处理装置的底部侧面上设置有出水口，出水口上套接输水管道，输水管道上安装有抽水泵;
2)喷淋装置的架设
首先将浮岛放置在养殖池距离地面6m的位置，然后通过支撑杆固定连接养殖池的底部，将支撑杆的底部用混凝土进行浇筑，接着用吊机将喷淋装置吊至距离浮岛顶面50cm处，并降低吊机转速，直至喷淋装置的底部接触浮岛，然后通过电焊将喷淋装置与浮岛进行焊接;
3)外河道引水入池
先打开进水阀门，使外河道的水通过进水管进入污水处理装置进行初次处理，外河道的水经污水处理装置过滤、净化、PH检测、重金属离子吸附和亚硝酸盐检测后，在抽水泵的作用下将处理合格的水通过输水管道进入浮岛中，浮岛内的水通过喷淋装置进入养殖池;
4)养殖对虾入池
根据养殖池内的水容量和养殖对虾的生存条件，向养殖池内放入5/1的养殖对虾进行前期检测，待5/1的养殖对虾生存稳定后，继续放入剩下的5/4的养殖对虾;
5)污水循环处理
①以3～4天为一个周期，对养殖池污水进行处理，首先在距离养殖池底部2～3m处铺设过滤网，使养殖对虾位于过滤网的上方，此时反硝化细菌层的细菌在缺氧条件下，将水中的亚硝酸盐还原成硝酸盐，并释放出氮气和一氧化二氮，同时分解水体中的腐败物质，然后开启疏通装置，使污水通过排污环形槽进入到排污管道中，在水压力的作用下通过单向循环管进入污水处理装置;
②污水通过污水循环口进入颗粒杂质过滤层，颗粒杂质过滤层中的过滤网片将污水中的淤泥和砂石进行过滤，并通过提升装置机构将过滤后的颗粒杂质进行清理，渗透通过过滤网片的污水进入金属吸附层，金属吸附层内的海泡石和壳聚糖树脂将污水中的重金属离子进行吸附，经重金属吸附后的污水通入到亚硝酸盐检测与处理层，亚硝酸盐检测与处理层中的检测器对水中的亚硝酸盐浓度进行检测，当亚硝酸盐的检测浓度在控制浓度范围之外时，通过处理装置将亚硝酸盐进行转化，经硝化处理后的污水进入PH检测层，通过PH计检测水体中的PH值，使PH浓度符合养殖对虾的需要，最后在抽水泵的作用，将处理后的水通过输水管道输入养殖池中;
③经污水处理后的水重新进入养殖池，并通过喷淋装置提高养殖池水体的含氧量，提高养殖对虾的存活率，同时温度调节板开始工作，使水温达到符合养殖对虾生存的温度;
6)水质检测
通过一个周期的养殖后，进行水质检测，当养殖池中的水体水质符合继续养殖条件时，污水重新进行步骤5)的循环处理，直至水质检测到的水体水质不符合养殖标准时，打开单向电磁阀，使污水通过污水排泄管排出，并重新通过进水管引入外河道的水进行养殖。
进一步，喷淋装置包括悬臂支架和支撑机构，支撑机构包括上固定杆和下固定杆，上固定杆的顶端固定连接悬臂支架，悬臂支架与上固定杆的侧壁之间设置有支撑架，上固定杆的底端通过伸缩杆连接下固定杆，下固定杆固定连接在浮岛的顶面上，浮岛与下固定杆的侧壁之间设置有加强杆，喷淋装置可以根据养殖池的实际水容量通过伸缩杆进行调节，以满足养殖对虾的需要，同时喷淋装置的设计可以增加曝气效果，进而增加水体中的含氧量，提高养殖的质量，支撑架可以有效提高悬臂支架与上固定杆之间的连接强度，进而提高喷淋装置整体的稳定性，加强杆可以提高下固定杆与浮岛之间的连接强度。
进一步，疏通装置包括叶轮和电机，叶轮位于电机的上方，电机转动连接叶轮，叶轮的底面上设置有疏通杆，疏通杆的直径与排污环形槽的宽度相匹配，叶轮可以在电机的带动下转动，进而可以使疏通杆移动，把沉积在排污环形槽内的沉积物进行疏通，提高污水的输送效率和排泄效率。
进一步，步骤5)过程②中的亚硝酸盐浓度范围为0.3～0.5毫克/升，此浓度范围适合对虾养殖的要求，超多该浓度范围会降低对虾的存活率，同时不利于大规模养殖。
进一步，步骤5)过程③中的水温温度范围为15～20℃，通过温度调节板可以有效控制养殖池内的水温，使对虾养殖能实现四季养殖，提高了产量。
本发明由于采用了上述技术方案，具有以下有益效果：
1、将外河道的水通过污水处理装置进行初次处理后引入养殖池，提高了对虾养殖的存活率，同时可以有效地将外河道的水中的颗粒杂质、重金属进行过滤，对PH值进行调节，引入的水通过温度调节板进行调节，使水质更佳，同时提高对虾的适应性;
2、能实现对养殖池污水的循环处理和使用，节约了水资源，降低了对虾养殖的成本，提高了经济效益，当经过多次循环后的水质检测不合格时，可以通过污水排泄管排出，重新引入新的外河道水;
3、通过阶梯形的养殖池内壁和喷淋装置，可以有效地增加跌水曝气效果，进而增加水体中的含氧量，提高养殖的质量，支撑架可以有效提高悬臂支架与上固定杆之间的连接强度，进而提高喷淋装置整体的稳定性，加强杆可以提高下固定杆与浮岛之间的连接强度;
4、叶轮可以在电机的带动下转动，进而可以使疏通杆移动，把沉积在排污环形槽内的沉积物进行疏通，提高污水的输送效率和排泄效率，防止造成堵塞而影响正常的排污过程;
5、经污水处理装置过滤、吸附、PH检测和亚硝酸盐检测，有效减少了水体中的颗粒杂质、重金属含量和亚硝酸盐含量，同时调节了PH值满足对虾养殖的需求。
本发明方法简单，不仅有效的将水中的颗粒杂质进行过滤，减少了重金属的含量和亚硝酸盐的含量，而且可以调节PH值和水温，满足对虾养殖的需求，能实现水资源的循环利用，节约了资源，降低了养殖成本，提高了经济效益。
