申请日2017.06.30
公开(公告)日2017.09.19
IPC分类号C02F9/04
摘要
本发明公开了一种智能化水处理设备，包括：原水箱、预处理系统、絮凝系统、反渗透系统和控制装置，所述预处理系统设于原水箱的进水口和出水口处，所述絮凝系统设于原水箱的后方，所述反渗透系统设于絮凝系统的后方，所述预处理系统、絮凝系统以及反渗透系统均与控制装置连接;所述絮凝系统中设于箱体，所述箱体上设有絮凝物加工机构，本发明中所述的一种智能化水处理设备，通过设置絮凝系统将其中的一部分杂质沉淀，然后通过絮凝系统的后方反渗透系统再对水进行反渗透处理，与此同时，本申请的絮凝系统中还设有絮凝物加工机构能够根据不同批次水的实际情况，采用合适的絮凝物对水中杂质进行处理，大大的提高其处理的合理性和科学性。
权利要求书

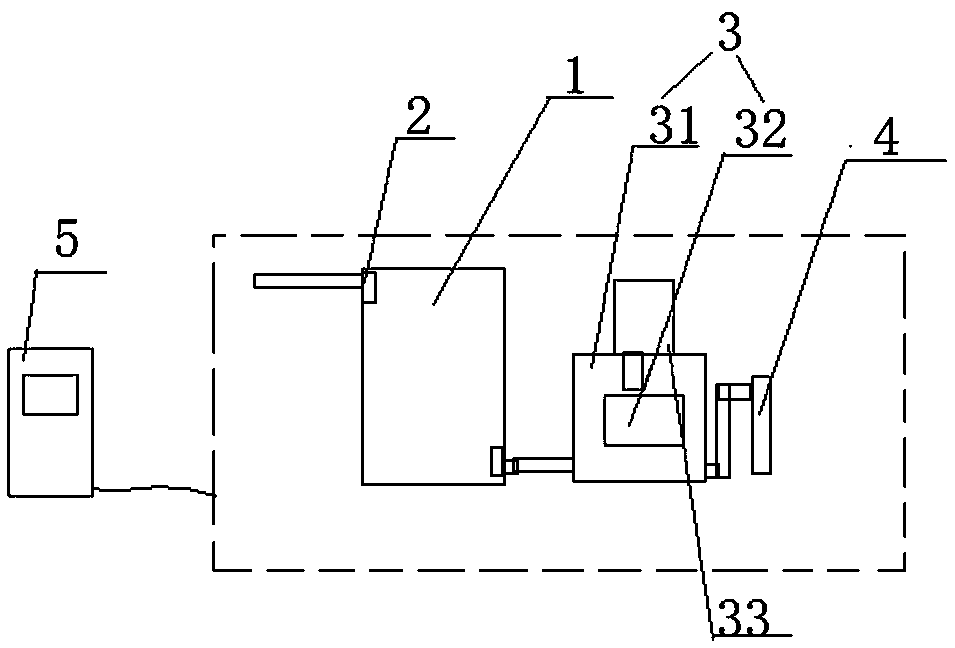

1.一种智能化水处理设备，其特征在于：包括：原水箱(1)、预处理系统(2)、絮凝系统(3)、反渗透系统(4)和控制装置(5)，所述预处理系统(2)设于原水箱(1)的进水口和出水口处，所述絮凝系统(3)设于原水箱(1)的后方，所述反渗透系统(4)设于絮凝系统(3)的后方，所述预处理系统(2)、絮凝系统(3)以及反渗透系统(4)均与控制装置(5)连接;
所述絮凝系统(3)中设于箱体(31)，所述箱体(31)的上方设有絮凝物加工机构(33)，所述絮凝物加工机构(33)中设有一组原料箱(331)，反应机构(332)和储料箱(333)，所述原料箱(331)通过供料管道与反应机构(332)的输入端连接，所述反应机构(332)的输出端通过出料管道与储料箱(333)连接。
2.根据权利要求1所述的智能化水处理设备，其特征在于：所述箱体(31)中设有絮凝单元(32)，所述絮凝单元(32)通过管道与储料箱(333)的出料口连接，所述管道上设有流量控制阀，所述箱体(31)上设有进水口。
3.根据权利要求1所述的智能化水处理设备，其特征在于：所述反渗透系统(4)中设有支撑膜(41)、浓水通道(42)和纯水通道(43)，所述浓水通道(42)设于纯水通道(43)的外侧，所述支撑膜(41)设于所述支撑膜(41)和浓水通道(42)之间设有过滤层(44)。
4.根据权利要求3所述的智能化水处理设备，其特征在于：所述污水通道(42)和纯水通道(43)之间设有净化层(44)。
5.根据权利要求1所述的智能化水处理设备，其特征在于：所述供料管道和出料管道上均设有用于控制分量的电磁阀，所述电磁阀与控制装置(5)连接。
6.根据权利要求1所述的智能化水处理设备，其特征在于：所述预处理系统(2)中设有过滤网和过滤器，所述过滤网设于原水箱(1)的进水口和出水口，所述过滤器设于原水箱(1)中。
7.根据权利要求1所述的智能化水处理设备，其特征在于：所述控制装置(5)中设有预处理控制模块、絮凝控制模块、反渗透控制模块和控制器模块，所述絮凝控制模块中设有絮凝控制单元和絮凝物生产控制单元，所述预处理控制模块与预处理系统(2)连接，所述絮凝控制单元与絮凝系统(3)连接，所述絮凝物生产控制单元与絮凝物加工机构(33)连接，所述反渗透控制模块与反渗透系统(4)连接，所述预处理控制模块、絮凝控制模块以及反渗透控制模块均与控制器模块连接。
说明书
一种智能化水处理设备
技术领域
本发明属于环保技术领域，特别涉及一种智能化水处理设备。
背景技术
随着社会经济的快速发展，人们的生活水平和生活质量都在不断的提高，且无论是生产还是生活，人们的节奏都在不断的加快，对于环境的要求也越来越高，随着PM2.5的被人们熟知，无论是政府还是普通的工作人员对于环保的概念了解的都更为深入，各行各业在生产过程中难免会产生污水。
很多企业虽然会使用一些污水处理设备，但是当前污水处理设备的成本相对较高，导致一些企业不想购买或者是污水处理成本过高，导致企业出现偷排现象时有发生，即使有些企业购买了污水处理设备，但是由于技术不够成熟，大多都是通过简单的过滤来进行处理，其处理的效果并不理性，很多都还需要人工操控，这样就导致企业不仅浪费了大量的人力、物力，也浪费了大量的时间，因而现有的污水处理设备还有待于改进。
发明内容
发明目的：为了克服以上不足，本发明的目的是提供一种智能化水处理设备，其结构简单，设计合理，通过絮凝系统以及反渗透系统的设置，大大的提高了其结构的稳定性和使用的安全性。
技术方案：为了实现上述目的，本发明提供了一种智能化水处理设备，包括：原水箱、预处理系统、絮凝系统、反渗透系统和控制装置，所述预处理系统设于原水箱的进水口和出水口处，所述絮凝系统设于原水箱的后方，所述反渗透系统设于絮凝系统的后方，所述预处理系统、絮凝系统以及反渗透系统均与控制装置连接;
所述絮凝系统中设于箱体，所述箱体上设有絮凝物加工机构，所述絮凝物加工机构中设有一组原料箱，反应机构和储料箱，所述原料箱通过供料管道与反应机构的输入端连接，所述反应机构的输出端通过出料管道与储料箱连接。
本发明中所述的一种智能化水处理设备，通过设置絮凝系统，让其对从原水箱中出来的水进行絮凝，将其中的一部分杂质沉淀，然后通过絮凝系统的后方反渗透系统再对水进行反渗透处理，更进一步的提高其对水的过滤性能，与此同时，本申请的絮凝系统中还设有絮凝物加工机构能够根据不同批次水的实际情况，采用合适的絮凝物对水中杂质进行处理，大大的提高其处理的合理性和科学性，同时也让其实现了完全的智能化，进而让其更好的满足企业的需求。
本发明中所述箱体中设有絮凝单元，所述絮凝单元通过管道与储料箱的出料口连接，所述管道上设有流量控制阀，所述箱体上设有进水口，流量控制阀的设置，让其能够根据水的实际情况投入合适的絮凝物，大大的提高絮凝物的利用率，避免出现浪费现象。
本发明中所述反渗透系统中设有支撑膜、浓水通道和纯水通道，所述浓水通道设于纯水通道的外侧，所述支撑膜设于所述支撑膜和浓水通道之间设有过滤层，该反渗透系统不仅能够对水实现浓度差的反渗，同时也对水起到了进一步的过滤效果。
本发明中所述污水通道和纯水通道之间设有净化层，对水进行净化，减少水中杂质与细菌，进一步提高其处理的效果。
本发明中所述供料管道和出料管道上均设有用于控制分量的电磁阀，所述电磁阀与控制装置连接，电磁阀的设置，能够大大的提高其絮凝物配比的精准性。
本发明中所述预处理系统中设有过滤网和过滤器，所述过滤网设于原水箱的进水口和出水口，所述过滤器设于原水箱中，对原水箱中的水进行粗、细过滤，能够有效的减少后续加工步骤的过滤时间和资源的投入。
本发明中所述控制装置中设有预处理控制模块、絮凝控制模块、反渗透控制模块和控制器模块，所述絮凝控制模块中设有絮凝控制单元和絮凝物生产控制单元，所述预处理控制模块与预处理系统连接，所述絮凝控制单元与絮凝系统连接，所述絮凝物生产控制单元与絮凝物加工机构连接，所述反渗透控制模块与反渗透系统连接，所述预处理控制模块、絮凝控制模块以及反渗透控制模块均与控制器模块连接。
上述技术方案可以看出，本发明具有如下有益效果：
1、本发明中所述的一种智能化水处理设备，通过设置絮凝系统，让其对从原水箱中出来的水进行絮凝，将其中的一部分杂质沉淀，然后通过絮凝系统的后方反渗透系统再对水进行反渗透处理，更进一步的提高其对水的过滤性能，与此同时，本申请的絮凝系统中还设有絮凝物加工机构能够根据不同批次水的实际情况，采用合适的絮凝物对水中杂质进行处理，大大的提高其处理的合理性和科学性，同时也让其实现了完全的智能化，进而让其更好的满足企业的需求。
2、本发明中所述预处理系统中设有过滤网和过滤器，所述过滤网设于原水箱的进水口和出水口，所述过滤器设于原水箱中，对原水箱中的水进行粗、细过滤，能够有效的减少后续加工步骤的过滤时间和资源的投入。
3、本发明中所述反渗透系统中设有支撑膜、浓水通道和纯水通道，所述浓水通道设于纯水通道的外侧，所述支撑膜设于所述支撑膜和浓水通道之间设有过滤层，该反渗透系统不仅能够对水实现浓度差的反渗，同时也对水起到了进一步的过滤效果;所述污水通道和纯水通道之间设有净化层，对水进行净化，减少水中杂质与细菌，进一步提高其处理的效果。
