申请日2017.07.10
公开(公告)日2017.11.21
IPC分类号B01D36/00
摘要
本发明公开了一种船舶除锈真空污水回收系统，本发明包括两路并连的进水管路，两路出口管路;所述的进水管路上装有污水分离器，并且在管路上都带有手动或自动球阀;污水从某一路进水管路进入系统，污水分离器过滤掉颗粒物;两路出口管路中的出气管路出口进入真空泵组，用于抽离空气。两路出口管路中的出水管路出口有两个，一个出口经水泵组、精密过滤器后进入净水槽;另一个出口连接污水槽，用于精密过滤器堵塞时紧急储存污水。本通过自动球阀来控制切换两条管路的工作状态，并在两条管路上都布置有污水分离器用于粗过滤，在其中一条进水口堵塞需要清理时，另一路可以持续工作而不需要停机，提高了系统的工作效率。
权利要求书
1.船舶除锈真空污水回收系统，包括真空泵组、水泵组、污水分离器、精密过滤器、净水槽和污水槽，其特征在于：
该系统包括两路并连的进水管路，两路出口管路;所述的进水管路上装有污水分离器，并且在管路上都带有手动或自动球阀;污水从某一路进水管路进入系统，污水分离器过滤掉颗粒物;
两路出口管路中的出气管路出口进入真空泵组，用于抽离空气;
两路出口管路中的出水管路出口有两个，一个出口经水泵组、精密过滤器后进入净水槽;另一个出口连接污水槽，用于精密过滤器堵塞时紧急储存污水。
2.根据权利要求1所述的船舶除锈真空污水回收系统，其特征在于，污水槽的出水口还与进水管路连接。
说明书
船舶除锈真空污水回收系统
技术领域
本发明涉及船舶除锈技术领域，具体来说是一种用于船舶除锈领域的真空回收系统。
背景技术
船舶除锈作为船舶涂装前的重要步骤，在修船和造船中都是首要任务，同时因其工作量十分巨大，现在人工除锈作业逐渐被除锈专用装配逐渐代替。目前用于船舶除锈作业的装备较成熟，欧美等国在其基础理论研究、样机实验等方面都做了大量的实验。针对船舶除锈后的废水进行回收处理也是其系统设计时所需要的关键设备，作业时产生的废水如果不经过处理直接排入海里，往往对环境污染会比较大，因此对除锈后废水废渣的回收保护也是十分必要。废水的回收处理不但减少了对环境的污染，同时处理后的废水其本身也能够重复利用作为水射流的工作介质。
发明内容
本发明的目的在于提供一种用于船舶除锈真空污水回收系统。
为了实现上述目的，本发明的技术方案如下：

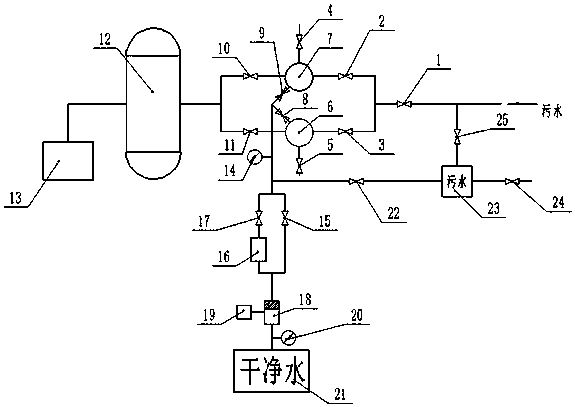

本发明包括真空泵组、水泵组、污水分离器、精密过滤器、净水槽和污水槽。
该系统包括两路并连的进水管路，两路出口管路;所述的进水管路上装有污水分离器，并且在管路上都带有手动或自动球阀;污水从某一路进水管路进入系统，污水分离器过滤掉颗粒物;
两路出口管路中的出气管路出口进入真空泵组，用于抽离空气。
两路出口管路中的出水管路出口有两个，一个出口经水泵组、精密过滤器后进入净水槽;另一个出口连接污水槽，用于精密过滤器堵塞时紧急储存污水。
进一步说，污水槽的出水口还与进水管路连接。
本发明的有益效果：
1.本发明包括两路污水进水口，通过自动球阀来控制切换两条管路的工作状态，并在两条管路上都布置有污水分离器用于粗过滤，在其中一条进水口堵塞需要清理时，另一路可以持续工作而不需要停机，提高了系统的工作效率。
2.本发明包括管路堵塞保护旁路，精密过滤器堵塞时，自动球阀打开，污水经由旁路流出，防止管路压力过大出现安全隐患。
