申请日2017.07.03
公开(公告)日2017.08.18
IPC分类号C02F9/06; C02F103/08; C02F103/20
摘要
本发明涉及废水处理技术领域，尤其为一种海水养殖废水高效电解脱氮脱磷装置，包括设备本体、进水口、出水口、电解装置阳极、电解装置阴极，电解装置阳极与电解装置阴极设置于设备本体内，设备本体上的进水口与废水提升泵连接，电解装置阳极和电解装置阴极之间设置有加药管路，加药管路输出口与加药泵的出口连通，设备本体的下方安装有斜管沉淀池，斜管沉淀池下方设有沉淀区。该装置通过电解装置阳极、电解装置阴极、加药管路把废水的氮和磷电解释放后，再通过加药混合反应生成沉淀物。本发明运行费用低，而且运行稳定，能够有效除去海水养殖过程中的COD、磷以及氮，处理效果好，有利于环境保护，达到国家排放的标准。

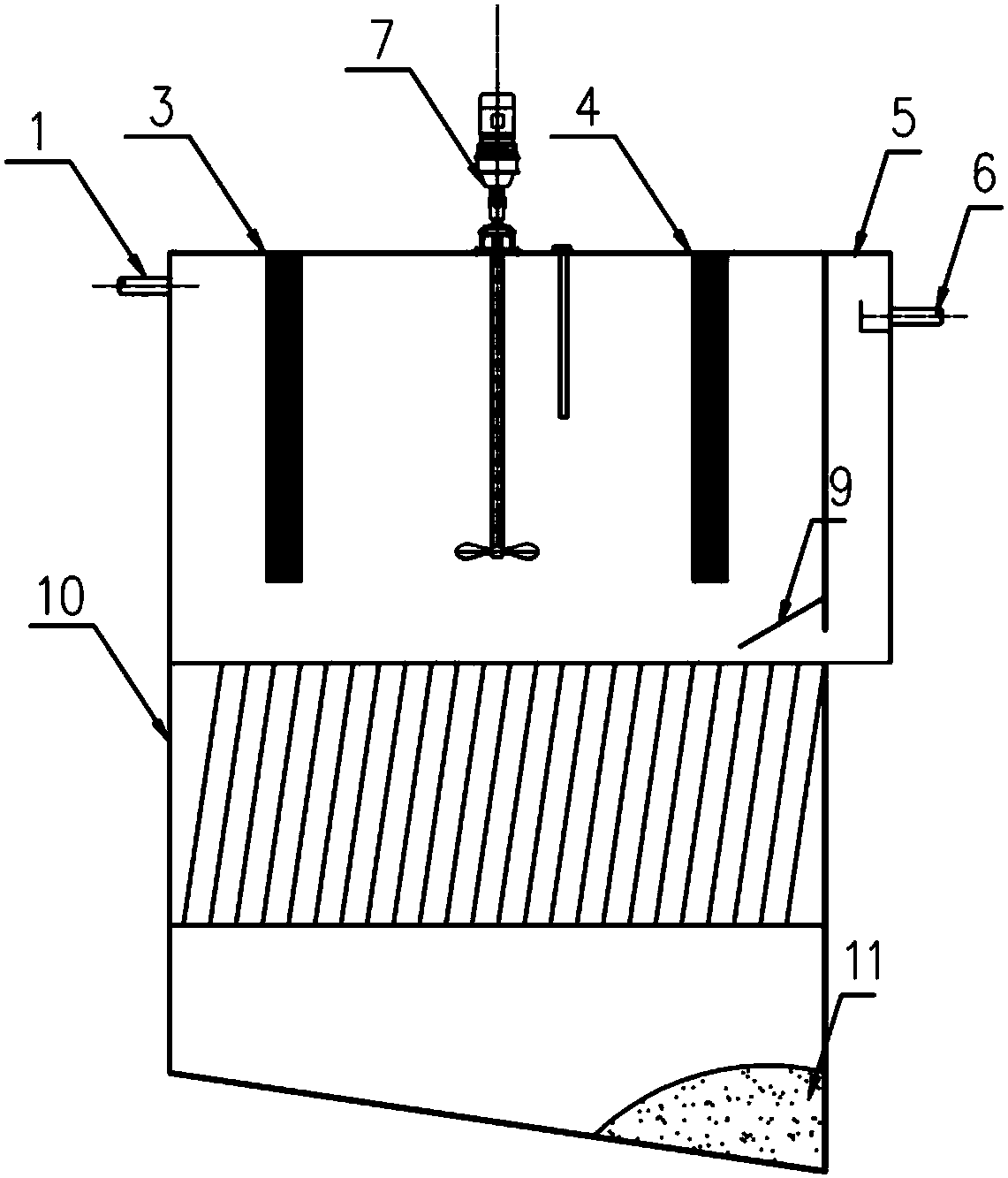

摘要附图
权利要求书
1.一种海水养殖废水高效电解脱氮脱磷装置，其特征在于，包括设备本体(2)、进水口(1)、出水口(6)、电解装置阳极(3)、电解装置阴极(4)，电解装置阳极(3)与电解装置阴极(4)设置于设备本体(2)内，所述设备本体(2)上的进水口(1)与废水提升泵连接，电解装置阳极(3)和电解装置阴极(4)之间设置有加药管路(8)，所述出水口(6)与电解装置阴极(4)之间设置有导流板(9)，加药管路(8)输出口与加药泵的出口连通，所述加药管路(8)旁边设置有固定连接于设备本体(2)上的搅拌机(7)，所述设备本体(2)的下方安装有斜管沉淀池(10)，斜管沉淀池(10)下方设有沉淀区(11)。
2.根据权利要求1所述的一种海水养殖废水高效电解脱氮脱磷装置，其特征在于，所述设备本体(2)的上部还设有电解混凝反应区。
3.根据权利要求1所述的一种海水养殖废水高效电解脱氮脱磷装置，其特征在于，导流板(9)与出水口(6)间的区域为出水区(5)，所述出水口(6)设置于出水区(5)上。
4.根据权利要求1所述的一种海水养殖废水高效电解脱氮脱磷装置，其特征在于，所述电解装置阳极(3)采用铁铝混合电极，所述电解装置阴极(4)采用石墨电极。
5.一种如权利要求1所述的海水养殖废水高效电解脱氮脱磷方法，其特征在于：其包括以下步骤：
S1、先通过废水提升泵连接在设备本体(2)的进水口(1)，通过电解装置阳极(3)、电解装置阴极(4)、加药管路(8)把废水的氮和磷电解释放后，通过加药混合反应生成沉淀物;
S2、然后通过斜管沉淀池(10)把加药混合反应生成沉淀物经过固液分离后，上清液通过导流板(9)进入出水区(5);
S3、通过斜管沉淀池(10)，产生的固体物进入沉淀区(11)，然后通过重力排渣将固体物排到干化场;
S4、除去的固体物排到干化场干化后统一作为固废处理，干化场起到稳定化和减量化的作用。
6.根据权利要求5所述的海水养殖废水高效电解脱氮脱磷方法，其特征在于，由直流稳压电源为装置提供电解电压，施加电压在0.3V-1.2V之间，控制反应温度在15℃-45℃之间。
7.根据权利要求5所述的海水养殖废水高效电解脱氮脱磷方法，其特征在于，所述斜管沉淀池(10)内废水的沉淀时间为3～5小时。
说明书
一种海水养殖废水高效电解脱氮除磷装置和方法
技术领域
本发明涉及废水处理技术领域，具体为一种海水养殖废水高效电解脱氮脱磷装置和方法。
背景技术
近20年来，由于中国工业化海水养殖业的迅猛发展，沿海育苗场及养殖场废水排放量与日俱增，近水海域环境严重恶化，从而导致了近岸海域生态系统失衡、赤潮频发、病害滋生。为了保护海洋环境，减少疾病传播，确保工业化海水养殖业的可持续发展，国家科委下达了国家海洋高新技术发展计划项目—“海洋养殖废水处理技术研究”。物理法处理技术是目前研究较多、应用较广的工业化海水养殖废水处理技术，该方法利用沉淀、过滤和泡沫分离等技术，主要是去除海水养殖废水中的悬浮物和部分化学耗氧量(COD)、BOD，但对可溶性有机物、无机物及N、P等的去除效果不佳。
发明内容
本发明的目的在于提供一种海水养殖废水高效电解脱氮除磷装置和方法，以解决上述背景技术中提出的问题。所述海水养殖废水高效电解脱氮除磷装置具有运行费用低、维护管理方便、运行稳定、其结合电解脱氮除磷方法能有效去除废水中COD、磷氮的特点。
为实现上述目的，本发明提供如下技术方案：
一种海水养殖废水高效电解脱氮脱磷装置，包括设备本体、进水口、出水口、电解装置阳极、电解装置阴极，电解装置阳极与电解装置阴极设置于设备本体内，所述设备本体上的进水口与废水提升泵连接，电解装置阳极和电解装置阴极之间设置有加药管路，所述出水口与电解装置阴极之间设置有导流板，加药管路输出口与加药泵的出口连通，所述加药管路旁边设置有固定连接于设备本体上的搅拌机，所述设备本体的下方安装有斜管沉淀池，斜管沉淀池下方设有沉淀区。
优选的，所述设备本体的上部还设有电解混凝反应区。
优选的，导流板与出水口间的区域为出水区，所述出水口设置于出水区上。
优选的，所述电解装置阳极采用铁铝混合电极，所述电解装置阴极采用石墨电极。
一种海水养殖废水高效电解脱氮脱磷方法，其包括以下步骤：
S1、先通过废水提升泵连接在设备本体的进水口，通过电解装置阳极、电解装置阴极、加药管路把废水的氮和磷电解释放后，通过加药混合反应生成沉淀物;
S2、然后通过斜管沉淀池把加药混合反应生成沉淀物经过固液分离后，上清液通过导流板进入出水区;
S3、通过斜管沉淀池，产生的固体物进入沉淀区，然后通过重力排渣将固体物排到干化场;
S4、除去的固体物排到干化场干化后统一作为固废处理，干化场起到稳定化和减量化的作用。
优选的，由直流稳压电源为装置提供电解电压，施加电压在0.3V-1.2V之间，控制反应温度在15℃-45℃之间。
优选的，所述斜管沉淀池内废水的沉淀时间为3～5小时。
与现有技术相比，本发明的有益效果是：进入海水养殖废水高效电解脱氮除磷装置的废水通过电解反应一方面起到降解COD的作用，另一方面起到将磷以离子态完全释放出来，通过加药将磷和氮的离子态产物进行反应形成沉淀物。所述的沉淀反应增加搅拌装置起到充分混合反应的作用，沉淀物进入斜管沉淀池进行固液分离，将沉淀物浓缩后集中处置。本发明运行费用低，而且运行稳定，能够除去海水养殖过程中的COD、磷以及氮，使其利于环境保护，达到国家排放的标准。
