申请日2017.07.06
公开(公告)日2017.10.20
IPC分类号G05B19/048; C02F1/00
摘要

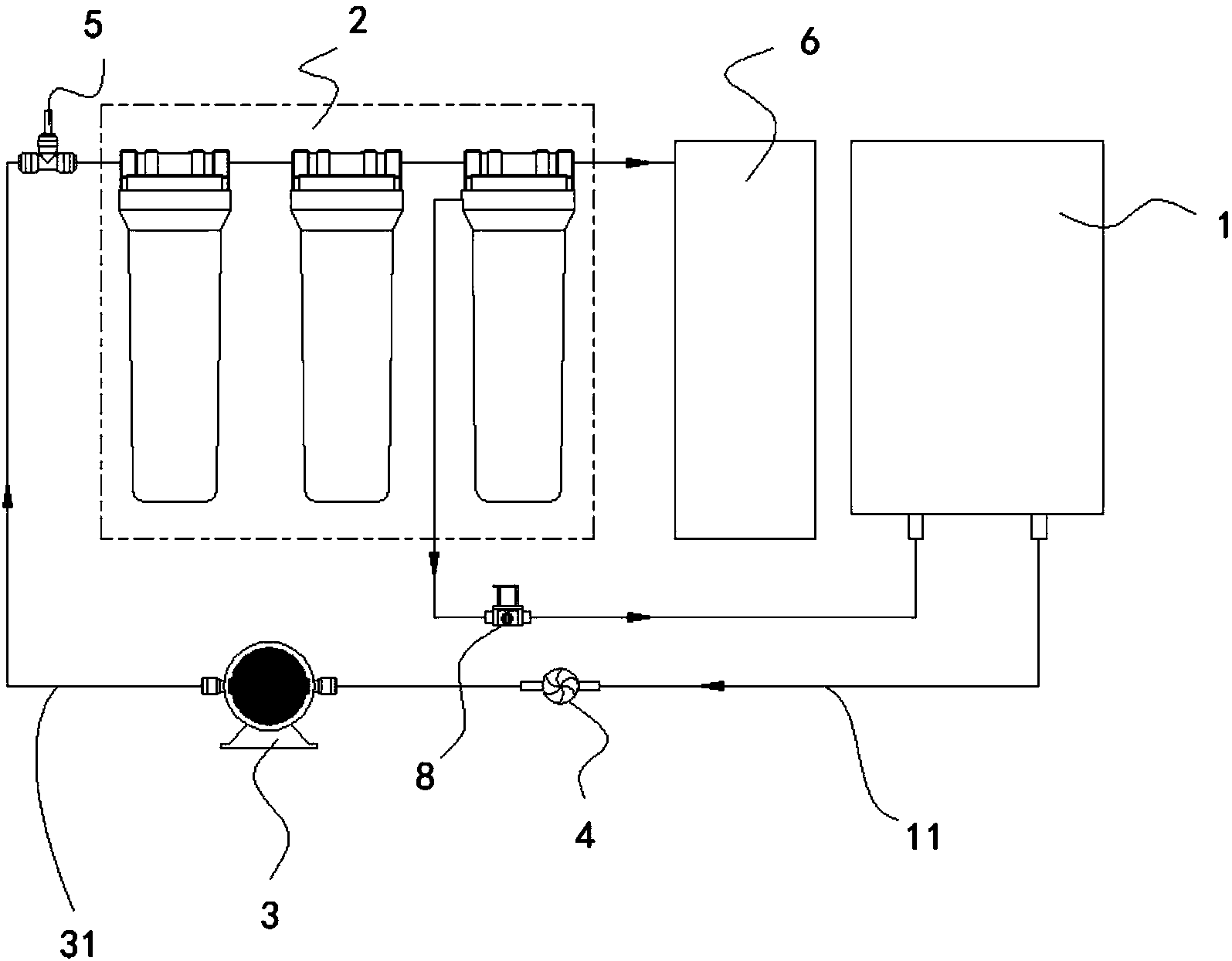

本发明公开机械开关配合智能控制TDS值的水处理装置及其工作方法，包括源废水箱设有进口端和出口端;滤芯组件设有源水进口端、浓水出口端和净水出口端;滤芯组件的浓水出口端通过一第三管路连通至源废水箱的进口端;滤芯组件的净水出口端连通至纯水箱;源废水箱的出口端通过一第一管路连通至增压泵的进口端，增压泵的出口端通过一第二管路连通至滤芯组件的源水进口端;水位检测装置用于感应所述源废水箱内的水位;管路TDS检测模块设于第二管路，并且管路TDS检测模块设于增压泵与滤芯组件之间。本发明的水位检测装置能够连接到控制系统，当水位低于设定水位值时，控制增压泵停止工作，避免增压泵的空转对增压泵造成损伤。
权利要求书
1.机械开关配合智能控制TDS值的水处理装置，其特征在于，包括：
源废水箱，所述源废水箱设有进口端和出口端;
滤芯组件，所述滤芯组件设有源水进口端、浓水出口端和净水出口端;所述滤芯组件的所述浓水出口端通过一第三管路连通至所述源废水箱的所述进口端;所述滤芯组件的所述净水出口端连通至纯水箱;
增压泵，所述源废水箱的所述出口端通过一第一管路连通至所述增压泵的进口端，所述增压泵的出口端通过一第二管路连通至所述滤芯组件的所述源水进口端;
水位检测装置，所述水位检测装置用于感应所述源废水箱内的水位;
管路TDS检测模块，所述管路TDS检测模块设于所述第二管路，并且所述管路TDS检测模块设于所述增压泵与所述滤芯组件之间。
2.根据权利要求1所述的机械开关配合智能控制TDS值的水处理装置，其特征在于，所述水位检测装置为流量控制开关，所述流量控制开关设于所述第一管路，并且所述流量控制开关设于所述源废水箱与所述增压泵之间。
3.根据权利要求1所述的机械开关配合智能控制TDS值的水处理装置，其特征在于，所述水位检测装置为水位开关。
4.根据权利要求1所述的机械开关配合智能控制TDS值的水处理装置，其特征在于，所述水位检测装置为水压开关。
5.根据权利要求1所述的机械开关配合智能控制TDS值的水处理装置，其特征在于，还包括：废水电磁阀，所述废水电磁阀设于所述第三管路上。
6.根据权利要求1所述的机械开关配合智能控制TDS值的水处理装置，其特征在于，还包括：控制系统，所述控制系统分别连接所述废水电磁阀、所述增压泵、所述水位检测装置和所述管路TDS检测模块。
7.机械开关配合智能控制TDS值的水处理装置及其工作方法，其特征在于，包括权利要求1至6中任意一项所述机械开关配合智能控制TDS值的水处理装置，所述工作方法包括：
首先所述控制系统首先预设T1、T2和T3的值(T3为最大值)，其次所述管路TDS检测模块检测初始值T0，最后所述控制系统根据T0值设定不同水质的停机方式;
所述停机方式包括：
1、当T0≤T1时，通过所述水位检测装置控制增压泵停止工作;
2、当T1 3、当T0>T3或Tc>T3时，增压泵停止工作; 同时，当所述水位检测装置检测到所述源废水箱的水位低于设定水位值时，所述水位检测装置发送信号给所述控制系统，所述控制系统控制关闭所述增压泵。 说明书 机械开关配合智能控制TDS值的水处理装置及其工作方法 技术领域 本发明涉及水处理装置的技术领域，尤其涉及机械开关配合智能控制TDS值的水处理装置及其工作方法。 背景技术 TDS(Total dissolved solids，缩写TDS)，又称溶解性固体总量，测量单位为毫克/升(mg/L),它表明1升水中溶有多少毫克/升(mg/L)溶解性固体。 现有的净水器装置在经过过滤装置后，会分离产生浓水和净水，浓水与净水的比例为废水比。现有的净水器装置一般将浓水直接排除，不利于水资源的保护。为避免该情况发生，现设计机械开关配合智能控制TDS值的水处理装置及其方法循环利用浓水，先通过将浓水引入源废水箱中与源水进行调和，并降低废水浓度，然后再次过滤，避免水资源浪费，也可在一定程度上对滤材及管路上的各个元器件进行保护，延长滤芯、水泵使用寿命。 发明内容 针对上述问题，现提供机械开关配合智能控制TDS值的水处理装置及其工作方法，能够将浓水循环利用，避免水资源的浪费，并在一定程度上对滤材及管路上的各个元器件进行保护，延长滤芯、水泵使用寿命。 为了实现上述目的，采取的技术方案如下： 机械开关配合智能控制TDS值的水处理装置，其中，包括： 源废水箱，所述源废水箱设有进口端和出口端; 滤芯组件，所述滤芯组件设有源水进口端、浓水出口端和净水出口端;所述滤芯组件的所述浓水出口端通过一第三管路连通至所述源废水箱的所述进口端;所述滤芯组件的所述净水出口端连通至纯水箱; 增压泵，所述源废水箱的所述出口端通过一第一管路连通至所述增压泵的进口端，所述增压泵的出口端通过一第二管路连通至所述滤芯组件的所述源水进口端; 水位检测装置，所述水位检测装置用于感应所述源废水箱内的水位 管路TDS检测模块，所述管路TDS检测模块设于所述第二管路，并且所述管路TDS检测模块设于所述增压泵与所述滤芯组件之间。 上述的机械开关配合智能控制TDS值的水处理装置，其中，包括：所述水位检测装置为流量控制开关，所述流量控制开关设于所述第一管路，并且所述流量控制开关设于所述源废水箱与所述增压泵之间。 上述的机械开关配合智能控制TDS值的水处理装置，其中，所述水位检测装置为水位开关。 上述的机械开关配合智能控制TDS值的水处理装置，其中，所述水位检测装置为水压开关。 上述的机械开关配合智能控制TDS值的水处理装置，其中，还包括：废水电磁阀，所述废水电磁阀设于所述第三管路上。 上述的机械开关配合智能控制TDS值的水处理装置，其中，还包括：控制系统，所述控制系统分别连接所述废水电磁阀、所述增压泵、所述水位检测装置和所述管路TDS检测模块。 机械开关配合智能控制TDS值的水处理装置的工作方法，其中，包括上述任意一项所述机械开关配合智能控制TDS值的水处理装置，所述工作方法包括： 首先所述控制系统首先预设T1、T2和T3的值(T3为最大值)，其次所述管路TDS检测模块检测初始值T0，最后所述控制系统根据T0值设定不同水质的停机方式; 所述停机方式包括： 1、当T0≤T1时，通过所述水位检测装置控制增压泵停止工作; 2、当T1 3、当T0>T3或Tc>T3时，增压泵停止工作; 同时，当所述水位检测装置检测到所述源废水箱的水位低于设定水位值时，所述水位检测装置发送信号给所述控制系统，所述控制系统控制关闭所述增压泵。 上述技术与现有技术相比具有的积极效果是： 1、本发明的管路TDS检测模块通过检测T0值，当T0值低于T1时，由水位检测装置控制增压泵停机，尽可能多回收利用源水，避免浪费水源。当T0或Tc达到限值时，增压泵会停止工作，保护滤芯组件，避免滤芯组件高负荷运转。当T0大于T3，水中TDS值过高，该滤芯组件无法起到有效过滤作用，为了保证净水水质，应直接置换源废水箱的水。 2、本发明的水位检测装置能够连接到控制系统，当水位低于设定水位值时，控制增压泵停止工作，避免增压泵的空转对增压泵造成损伤。
