申请日2017.06.08
公开(公告)日2017.08.11
IPC分类号C02F9/08
摘要
本发明公开了一种污水综合处理装置，包括处理箱，所述处理箱内通过隔板从左到右分隔成依次连通的搅拌破碎腔、沉渣腔及溶气腔，所述处理箱左侧上端设置有与搅拌破碎腔连通的污水进管;所述搅拌破碎腔内设置有搅拌装置，所述处理箱上端设置有驱动搅拌装置转动的搅拌电机;所述沉渣腔下端设置有水平布置的滤网;所述溶气腔下端左侧设置有溶气喷头，所述溶气喷头与外部溶气罐连通，所述溶气喷头右侧间隔设置有多个超声波发生器，所述溶气腔上端设置有气浮式处理机构。本发明结构设计合理，使用方便，能够通过对污水的搅拌粉碎、沉淀、气浮处理及多重消毒处理实现了小型医疗机构的污水的有效处理，处理效率高，处理效果好，实用性强。
权利要求书
1.一种污水综合处理装置，包括处理箱，其特征在于，所述处理箱内通过隔板从左到右分隔成依次连通的搅拌破碎腔、沉渣腔及溶气腔，所述处理箱左侧上端设置有与搅拌破碎腔连通的污水进管;所述搅拌破碎腔内设置有搅拌装置，所述处理箱上端设置有驱动搅拌装置转动的搅拌电机;所述沉渣腔下端设置有水平布置的滤网;所述溶气腔下端左侧设置有溶气喷头，所述溶气喷头与外部溶气罐连通，所述溶气喷头右侧间隔设置有多个超声波发生器，所述溶气腔上端设置有气浮式处理机构，所述气浮式处理机构包括横跨溶气腔的滑轨，所述滑轨上设置有多个下端带刮泥板的刮泥辊，所述滑轨右端下方对应设置有收集槽;所述处理箱右侧下端设置有第一液管，所述第一液管通过液泵与第一消毒箱相连，所述第一消毒箱上端外设置有消毒液存储桶，所述消毒液存储桶通过消毒液管与第一消毒箱连通，所述消毒液管上设置有投加计量泵;所述第一消毒箱通过第二液管与第二消毒箱左侧连通，所述第二消毒箱内中部设置有光触媒网，所述第二消毒箱内上端设置有紫外线消毒装置，所述紫外线消毒装置包括紫外线灯及紫外线灯外套装的石英套管，所述紫外线灯左侧设置有电子整流器;所述第二消毒箱右侧通过第三液管与第三消毒箱左侧相连通，所述第三消毒箱右侧设置有排水管，所述第三消毒箱上端设置有臭氧发生器，所述臭氧发生器通过臭氧管与第三消毒箱连通，所述臭氧管上设置有流量控制阀。
2.根据权利要求1所述的污水 综合处理装置，其特征在于，所述搅拌破碎腔下端与沉渣腔下端连通，所述沉渣腔上端与溶气腔上端连通。
3.根据权利要求1所述的污水综合处理装置，其特征在于，所述处理箱右侧上端设置有与收集槽适配的排污口。
4.根据权利要求1所述的污水综合处理装置，其特征在于，所述第二消毒箱为玻璃钢材料制成。
5.根据权利要求1所述的污水综合处理装置，其特征在于，所述光触媒网为涂覆有光触媒材料的金属网。
6.根据权利要求1所述的污水综合处理装置，其特征在于，所述投加计量泵为隔膜式投加计量泵。
7.根据权利要求1所述的污水综合处理装置，其特征在于，所述刮泥板之间设置有刮泥滤网。

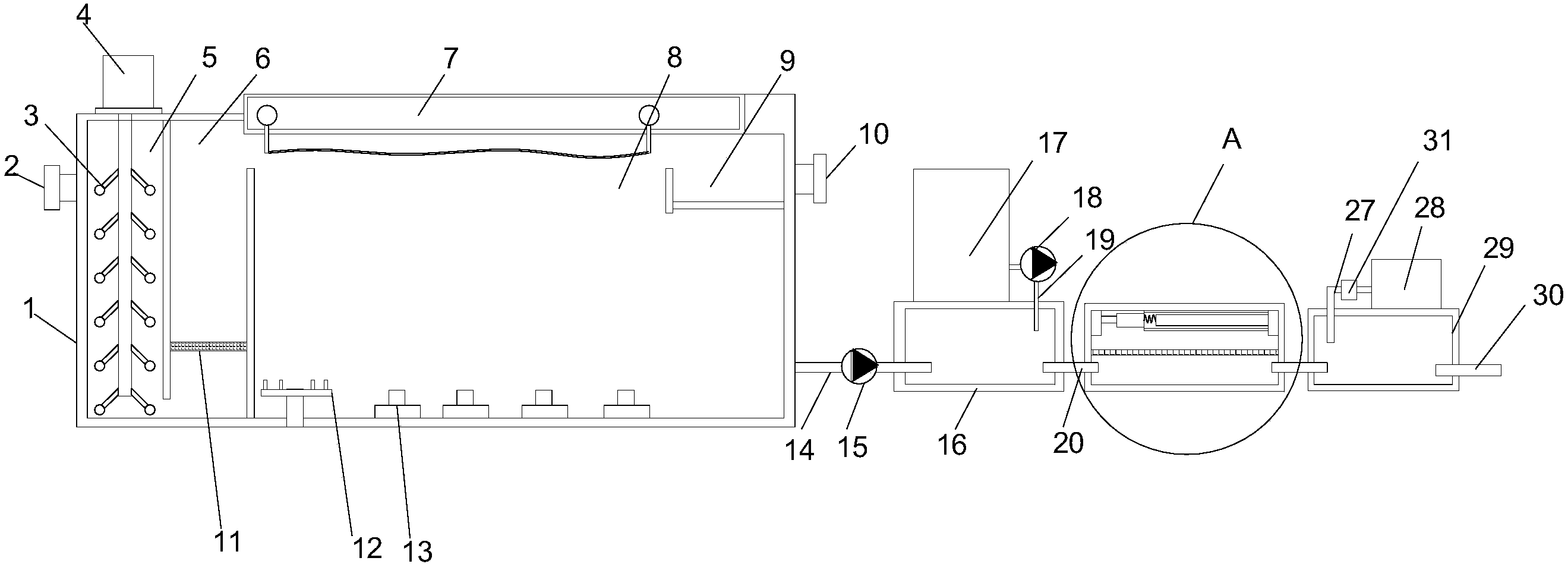

说明书
一种污水综合处理装置
技术领域
本发明涉及一种污水处理领域，具体是一种污水综合处理装置。
背景技术
现有的医疗污水消毒设备多采用二氧化氯发生器，因为二氧化氯消毒需要停留1小时以上，首先需要一个较大的消毒池，许多小型诊所设在二楼以上的位置，不具备挖消毒池的条件。二氧化氯的原料采用盐酸和氯酸钠，其中盐酸属于公安局重点管控危险品，采购需要申请，程序烦琐，加上储存不方便，有刺激性气味和强腐蚀性;氯酸钠不稳定，当与磷、硫及有机物混合受撞击时，易发生燃烧和爆炸，易吸潮结块，有毒。虽然消毒效果好，但是对安装条件要求高，管理不方便。
发明内容
本发明的目的在于提供一种污水综合处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水综合处理装置，包括处理箱，所述处理箱内通过隔板从左到右分隔成依次连通的搅拌破碎腔、沉渣腔及溶气腔，所述处理箱左侧上端设置有与搅拌破碎腔连通的污水进管;所述搅拌破碎腔内设置有搅拌装置，所述处理箱上端设置有驱动搅拌装置转动的搅拌电机;所述沉渣腔下端设置有水平布置的滤网;所述溶气腔下端左侧设置有溶气喷头，所述溶气喷头与外部溶气罐连通，所述溶气喷头右侧间隔设置有多个超声波发生器，所述溶气腔上端设置有气浮式处理机构，所述气浮式处理机构包括横跨溶气腔的滑轨，所述滑轨上设置有多个下端带刮泥板的刮泥辊，所述滑轨右端下方对应设置有收集槽;所述处理箱右侧下端设置有第一液管，所述第一液管通过液泵与第一消毒箱相连，所述第一消毒箱上端外设置有消毒液存储桶，所述消毒液存储桶通过消毒液管与第一消毒箱连通，所述消毒液管上设置有投加计量泵;所述第一消毒箱通过第二液管与第二消毒箱左侧连通，所述第二消毒箱内中部设置有光触媒网，所述第二消毒箱内上端设置有紫外线消毒装置，所述紫外线消毒装置包括紫外线灯及紫外线灯外套装的石英套管，所述紫外线灯左侧设置有电子整流器;所述第二消毒箱右侧通过第三液管与第三消毒箱左侧相连通，所述第三消毒箱右侧设置有排水管，所述第三消毒箱上端设置有臭氧发生器，所述臭氧发生器通过臭氧管与第三消毒箱连通，所述臭氧管上设置有流量控制阀。
作为本发明进一步的方案：所述搅拌破碎腔下端与沉渣腔下端连通，所述沉渣腔上端与溶气腔上端连通。
作为本发明再进一步的方案：所述处理箱右侧上端设置有与收集槽适配的排污口。
作为本发明再进一步的方案：所述第二消毒箱为玻璃钢材料制成。
作为本发明再进一步的方案：所述光触媒网为涂覆有光触媒材料的金属网。
作为本发明再进一步的方案：所述投加计量泵为隔膜式投加计量泵。
作为本发明再进一步的方案：所述刮泥板之间设置有刮泥滤网。
与现有技术相比，本发明的有益效果是：溶气腔内为溶气气浮式处，溶气喷头喷出的溶气水中含有粒径为20-50μm的微气泡，微气泡同污水中的悬浮物结合，使悬浮物在污水中的比重变小，直至浮上水体表面形成大量浮渣，再由气浮式处理机构把浮渣清除，即可达到处理效果。
使用时，污水从污水进管进入搅拌破碎腔，在搅拌装置的旋转作用下，将大块的杂物破碎，有利于后续的气浮处理;搅拌后的污水经沉渣腔内滤网过滤去大颗粒杂质后进入溶气腔，与溶气喷头喷出的溶气水混合，由于超声波发生器的设置，使得气泡通过超声波的空化作用，产生数以万计的空化泡，气泡破裂的一瞬间产生巨大的压力和温度，可以使悬浮在液体中的固体表面受到急剧的破坏，污水中杂质更易上浮，而后在气浮式处理机构中的刮泥辊、刮泥板、刮泥滤网及滑轨作用下，方便对气浮的杂物进行撇渣及刮泥，并将污泥收集在收集槽内，并从排污口排出，处理后的污水从第一液管通入到第一消毒箱内，以完成后续的消毒。
设置投加计量泵，能将消毒液存储桶内的消毒液投加至第一消毒箱内完成对污水的第一次消毒处理，而且可精确控制投加量，提高污水处理效果;设置紫外线灯，既能通过紫外线对第二消毒箱内的污水进行消毒，又能配合光触媒网实现光触媒反应，进一步对污水进行消毒;设置石英套管，保护紫外线灯，避免其损坏;电子镇流器与紫外线灯一体设计，利用污水带走电子镇流器的热量，达到自然冷却电子镇流器的作用;设置臭氧发生器，产生臭氧并通过臭氧管通入第三消毒箱内与污水混合，充分杀死了污水中的病菌，达到国家污水排放三级标准后从排水管排出;设置流量控制阀，用于调节通入第三消毒箱内的臭氧流量，进而调节臭氧在第三消毒箱污水中的浓度，在满足消毒标准的情况下减少浪费。
综上所述，本发明结构设计合理，使用方便，能够通过对污水的搅拌粉碎、沉淀、气浮处理及多重消毒处理实现了小型医疗机构的污水的有效处理，处理效率高，处理效果好，实用性强。
