申请日2017.05.27
公开(公告)日2017.08.04
IPC分类号C02F9/14; C02F103/30
摘要
一种高效印染废水处理装备系统，包括通过管道依次连接的预处理系统、生化处理系统和深度处理系统。通过本申请中的技术方案，提高了印染废水处理的自动化程度，且处理效果好。
权利要求书

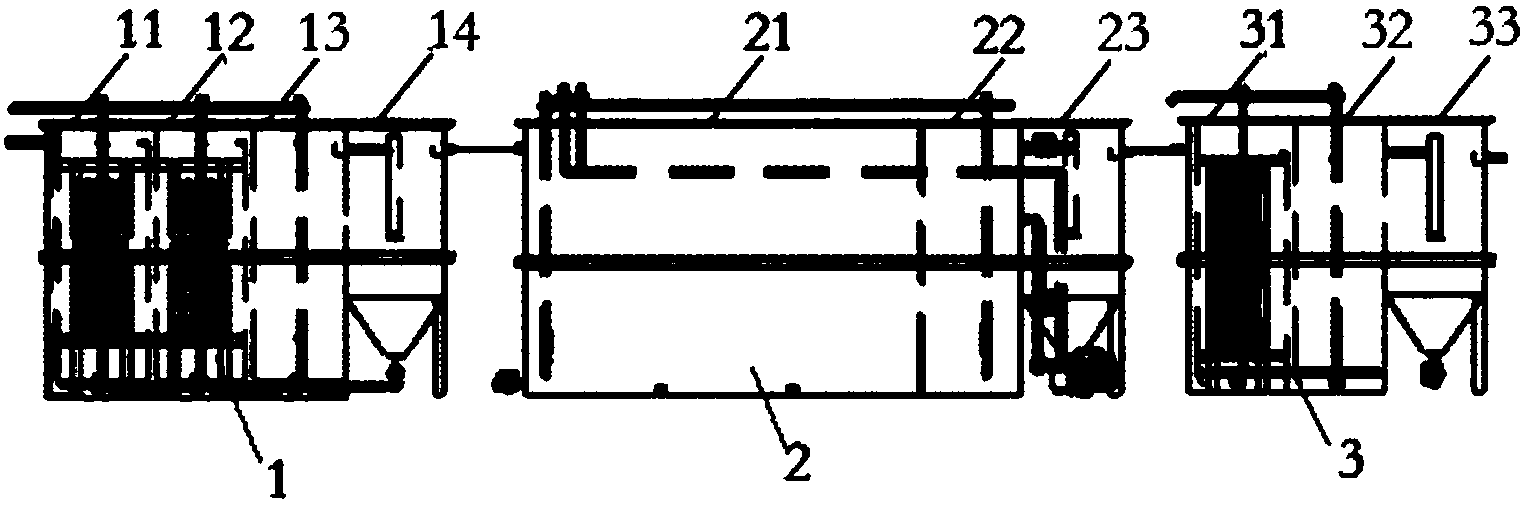

1.一种高效印染废水处理装备系统，其特征在于，包括通过管路依次连接的预处理系统(1)、生化处理系统(2)和深度处理系统(3)。
2.根据权利要求1所述的高效印染废水处理装备系统，其特征在于，所述预处理系统(1)包括串联设置的预处理反应器及其辅助设备。
3.根据权利要求1所述的高效印染废水处理装备系统，其特征在于，
所述生化处理系统(2)包括串联设置的低耗氧生化反应器及其辅助设备。
4.根据权利要求1所述的高效印染废水处理装备系统，其特征在于，所述深度处理系统(3)包括串联设置的脱色反应器及其辅助设备。
5.根据权利要求2所述的高效印染废水处理装备系统，其特征在于，所述预处理反应器包括通过管路依次串联设置的第一微电解池(11)和第二微电解池(12)，所述预处理反应器的辅助设备包括串联设置的第一中和池(13)和第一沉淀池(14)，其中，两个微电解池中的填料由Fe、C和其他一种金属元素所构成。
6.根据权利要求3所述的高效印染废水处理装备系统，其特征在于，所述低耗氧生化反应器包括通过管路依次串联设置的第一接触氧化池(21)和第二接触氧化池(22)，所述低耗氧生化反应器的辅助设备包括第二沉淀池(23)，其中，两个接触氧化池中的填料为纤维状填料，且所述填料的填充率为50%以上。
7.根据权利要求6所述的高效印染废水处理装备系统，其特征在于，所述填料的结构为伞状、垫状或星状中的一种。
8.根据权利要求4所述的高效印染废水处理装备系统，其特征在于，所述脱色反应器包括深度处理池(31)，所述脱色反应器的辅助设备包括串联设置的第二中和池(32)和第三沉淀池(33)，其中，所述深度处理池(31)中的填料为Fe、C和其他一种金属元素所构成的复合颗粒与C颗粒所组成的混合物。
说明书
一种高效印染废水处理装备系统
技术领域
本发明属于废水处理技术领域，具体涉及一种高效印染废水处理装备系统。
背景技术
印染行业与国民日常生活息息相关，但其重污染属性，让周边的水环境不堪重负，直接影响区域内的饮用水安全。众所周知，印染废水普遍存在有机物含量高、色度高和生化性能差等特点，处理难度较大。同时，随着国家颁布了更加严格的《城镇污水处理厂污染物排放标准》(GBA18918-2002)，原有的印染废水处理工艺及装备普遍存在提标改造的需求。
目前，印染废水的处理工艺及装备运行普遍存在自动化程度低、占地面积大、出水不稳定、污泥产量大等问题，直接制约着印染废水体表改造的进程。
鉴于上述现有的印染废水在处理过程中存在的缺陷，本发明人基于从事此类产品工程应用多年丰富的实务经验及专业知识，并配合学理的运用，积极加以研究创新，以期创设一种高效印染废水处理装备系统及方法，使其更具有实用性。
发明内容
本发明中提供了一种高效印染废水处理装备系统，针对印染废水处理中所存在的技术问题，提供了一种自动化程度高且处理效果好的高效印染废水处理装备系统。
本发明的技术方案为：一种高效印染废水处理装备系统，包括通过管路依次连接的预处理系统、生化处理系统和深度处理系统。
进一步地，预处理系统包括串联设置的预处理反应器及其辅助设备。
进一步地，生化处理系统包括串联设置的低耗氧生化反应器及其辅助设备。
进一步地，深度处理系统包括串联设置的脱色反应器及其辅助设备。
进一步地，预处理反应器包括通过管路依次串联设置的第一微电解池和第二微电解池，预处理反应器的辅助设备包括串联设置的第一中和池和第一沉淀池，其中，两个微电解池中的填料由Fe、C和其他一种金属元素所构成。
进一步地，低耗氧生化反应器包括通过管路依次串联设置的第一接触氧化池和第二接触氧化池，低耗氧生化反应器的辅助设备包括第二沉淀池，其中，两个接触氧化池中的填料为纤维状填料，且填料的填充率为50%以上。
进一步地，填料的结构为伞状、垫状或星状中的一种。
进一步地，脱色反应器包括深度处理池，脱色反应器的辅助设备包括串联设置的第二中和池和第三沉淀池，其中，深度处理池中的填料为Fe、C和其他一种金属元素所构成的复合颗粒与C颗粒所组成的混合物。
采用了上述技术方案后，本发明具有以下有益效果：
通过设置预处理系统，由Fe-C-M复合颗粒形成无数的原电池，其中M为一种金属元素，可选择Fe、Al等常见金属元素，也可以选择Ag、Pd、Pt等贵金属元素，选择范围广，易于通过废物利用的方式实现，在电解过程中产生高能电子和羟基自由基实现难降解有色污染物的降解和分解，提高了印染废水的可生化性，同时对色度和COD进行第一次去除;通过生化处理后，废水的色度和COD得到第二次去除，同时对废水进行了脱氮处理，有效防止了水体的富营养化;经过生化处理后的印染废水进入深度处理系统，在这里存在Fe-C-M复合颗粒与C颗粒的混合物，通过由Fe-C-M所形成无数的原电池再通过C颗粒所形成的大电池来实现进一步的脱色和COD的去除，通过上述设备，使得印染废水处理的自动化程度得到有效的提升，且得到良好的处理效果。
预处理电解和深度处理电解均在碱性环境下进行，此碱性环境可通过废水自身的碱性实现，因此有效的减少了酸碱药剂的使用量。
生化反应中的填料为纤维类填料，可在环状水力作用下形成>10cm以上的球状生物巣体，同等体积下，污泥浓度大幅提高，COD去除率也相应提升;尺寸可观的球状生物巣体存在包括厌氧、缺氧和好氧的微环境，可实现单一池体中同步的脱氮，大大减少工艺流程，因此占地面积小，减少基建用地面积;此外，填料颗粒的消耗减少，物化污泥排放大幅降低，结合合理的曝气系统，基本解决了运行过程中颗粒板结的现象。
