申请日2017.09.28
公开(公告)日2017.12.12
IPC分类号C02F9/14
摘要
本发明涉及水处理设备技术领域，特别涉及一种多级竖式污水处理设备，它包括挖设一深巷，该深巷的底面上设置有底台，底台表面上安装有三个处理罐，分别为污水调节罐、A级生物罐、O级生物罐;所述污水调节罐、A级生物罐、O级生物罐内分别安装有泵一、泵二和泵三;所述污水调节罐、A级生物罐、O级生物罐之间上部通过导管一和导管二相连，泵一与导管一的一端相连，导管一另一端与A级生物罐相连，泵二与导管二的一端相连，导管二的另一端与O级生物罐相连，泵三与输出管相连;它具有安装方便，占地面积小，适合小范围各社区进行自治污水处理，效率高成本低，极大地减轻城市总体污水处理工作量。
权利要求书
1.一种多级竖式污水处理设备，其特征在于：它包括挖设一深巷，该深巷的底面上设置有底台，底台表面上安装有三个处理罐，分别为污水调节罐、A级生物罐、O级生物罐;所述污水调节罐、A级生物罐、O级生物罐内分别安装有泵一、泵二和泵三;所述污水调节罐、A级生物罐、O级生物罐之间上部通过导管一和导管二相连，泵一与导管一的一端相连，导管一另一端与A级生物罐相连，泵二与导管二的一端相连，导管二的另一端与O级生物罐相连，泵三与输出管相连;
所述污水调节罐、A级生物罐、O级生物罐上套设有连接环板一，该连接环板一的两侧设置有连接架，连接架上部设置有连接环板二，连接环板二上设置有初沉罐，初沉罐上安装有过滤罐，过滤罐的底面与地面平行;所述过滤罐内上部安装有人字形过滤筛网一，过滤罐内下部安装有人字形过滤筛网二;所述过滤罐的下部为V形部;
所述深巷右侧上部依次设置有沉淀池、MBR膜生物反应池和清水消毒池;沉淀池右侧上部设置有出水口一，该出水口一与MBR膜生物反应池相连通，MBR膜生物反应池的右侧上部设置有出水口二，该出水口二与清水消毒池相连通;所述清水消毒池顶面上安装有计量泵，该清水消毒池内安装有泵四，泵四与清水导出管相连，清水导出管的另一端穿插出地面外;所述输出管的另一端插设在沉淀池的左侧面底部。
2.根据权利要求1所述的一种多级竖式污水处理设备，其特征在于：所述人字形过滤筛网一的两侧对应安装有三角形废物收集室一。
3.根据权利要求1所述的一种多级竖式污水处理设备，其特征在于：所述人字形过滤筛网二的两侧对应安装有三角形废物收集室二。
说明书
一种多级竖式污水处理设备
技术领域
本发明涉及水处理设备技术领域，特别涉及一种多级竖式污水处理设备。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。而现在人口越来越集中在城市里，因此生活污水处理成为人们所要面对难题之一。传统的生活污水处理的方式是根据水质不同进行三级或者四级处理，但是需要占用较大的面积，这对于目前城市土地是寸土寸金而言，是难以解决的。因此如何在较少占地面积上，进行污水处理，达到同等效率，是本发明要解决的问题。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种多级竖式污水处理设备，它采用在地面设置一个深巷，在深巷中安装竖式净化设备;它具有安装方便，占地面积小，适合小范围各社区进行自治污水处理，效率高成本低，极大地减轻城市总体污水处理工作量。
为实现上述目的，本发明采用的技术方案是：

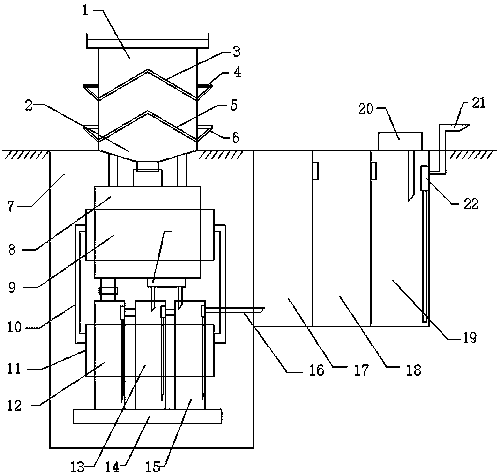

本发明所述的一种多级竖式污水处理设备，它包括挖设一深巷，该深巷的底面上设置有底台，底台表面上安装有三个处理罐，分别为污水调节罐、A级生物罐、O级生物罐;所述污水调节罐、A级生物罐、O级生物罐内分别安装有泵一、泵二和泵三;所述污水调节罐、A级生物罐、O级生物罐之间上部通过导管一和导管二相连，泵一与导管一的一端相连，导管一另一端与A级生物罐相连，泵二与导管二的一端相连，导管二的另一端与O级生物罐相连，泵三与输出管相连;
所述污水调节罐、A级生物罐、O级生物罐上套设有连接环板一，该连接环板一的两侧设置有连接架，连接架上部设置有连接环板二，连接环板二上设置有初沉罐，初沉罐上安装有过滤罐，过滤罐的底面与地面平行;所述过滤罐内上部安装有人字形过滤筛网一，过滤罐内下部安装有人字形过滤筛网二;所述过滤罐的下部为V形部;
所述深巷右侧上部依次设置有沉淀池、MBR膜生物反应池和清水消毒池;沉淀池右侧上部设置有出水口一，该出水口一与MBR膜生物反应池相连通，MBR膜生物反应池的右侧上部设置有出水口二，该出水口二与清水消毒池相连通;所述清水消毒池顶面上安装有计量泵，该清水消毒池内安装有泵四，泵四与清水导出管相连，清水导出管的另一端穿插出地面外;所述输出管的另一端插设在沉淀池的左侧面底部。
进一步地，所述人字形过滤筛网一的两侧对应安装有三角形废物收集室一。
进一步地，所述人字形过滤筛网二的两侧对应安装有三角形废物收集室二。
采用上述结构后，本发明有益效果为：本发明所述的一种多级竖式污水处理设备，它采用在地面设置一个深巷，在深巷中安装竖式净化设备;它具有安装方便，占地面积小，适合小范围各社区进行自治污水处理，效率高成本低，极大地减轻城市总体污水处理工作量。
