申请日2017.05.27
公开(公告)日2017.08.25
IPC分类号C02F11/10
摘要
本发明提供了一种连续式污泥热水解管式反应器及污泥处理方法，该连续式污泥热水解管式反应器包括管式反应器、加热夹套、加热管、蒸汽喷管，所述管式反应器设有污泥进口法兰、热解泥浆出口，所述加热夹套包裹于所述管式反应器外表面，所述加热管位于所述管式反应器内，所述蒸汽喷管伸入所述管式反应器内部。本发明的有益效果是：和传统污泥热水解比较，本发明从污泥处理投资、运行成本下降和处理效率上有大幅度提升，本发明值得推广应用。
权利要求书

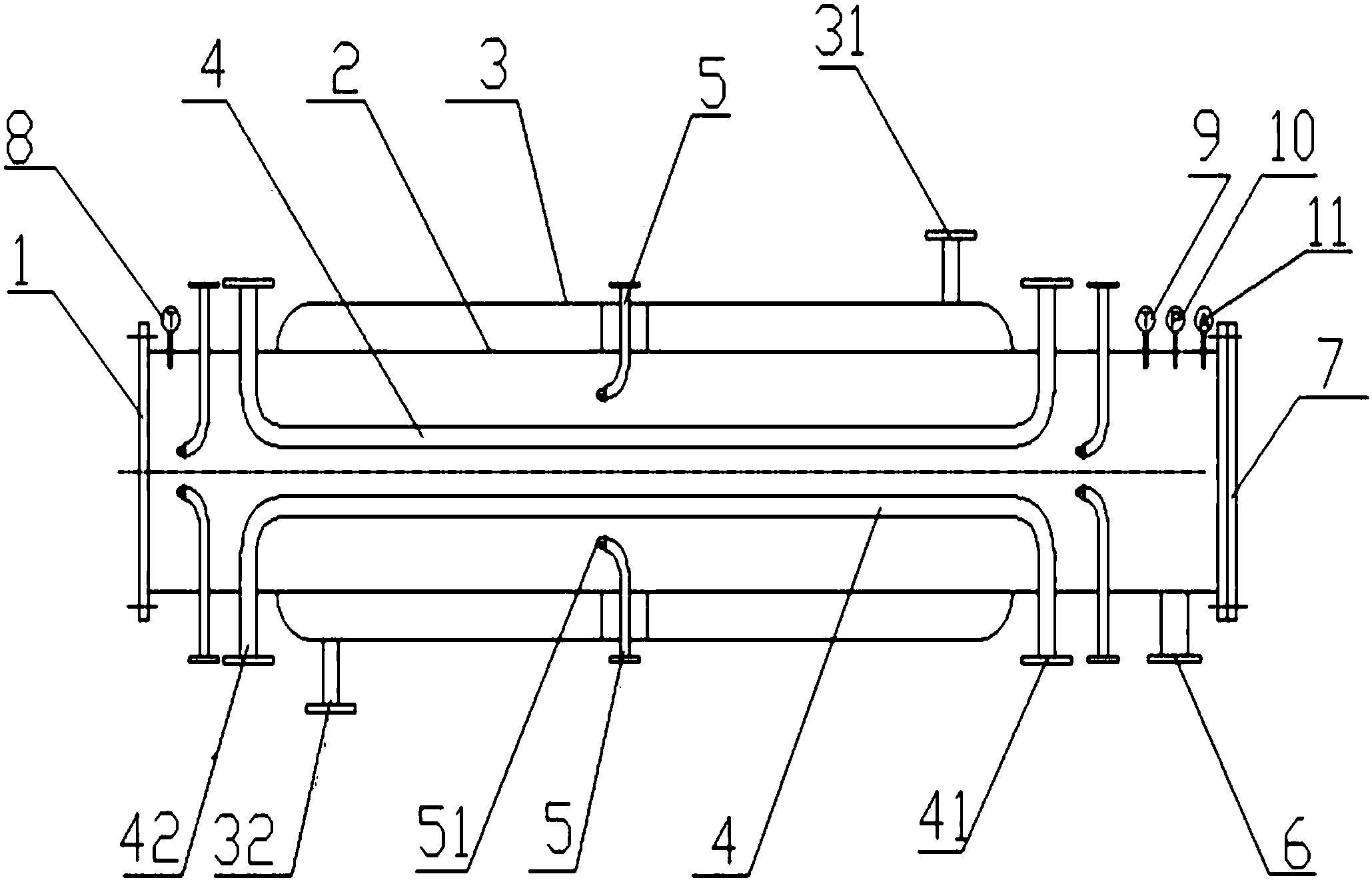

1.一种连续式污泥热水解管式反应器，其特征在于：包括管式反应器(2)、加热夹套(3)、加热管、蒸汽喷管(5)，所述管式反应器(2)设有污泥进口法兰(1)、热解泥浆出口(6)，所述加热夹套(3)包裹于所述管式反应器(2)外表面，所述加热管位于所述管式反应器(2)内，所述蒸汽喷管(5)伸入所述管式反应器(2)内部。
2.根据权利要求1所述的连续式污泥热水解管式反应器，其特征在于：所述加热管为翅式加热管(4)。
3.根据权利要求2所述的连续式污泥热水解管式反应器，其特征在于：所述加热夹套(3)设有加热夹套热介质入口(31)和加热夹套热介质出口(32)。
4.根据权利要求2所述的连续式污泥热水解管式反应器，其特征在于：所述翅式加热管(4)设有翅式加热管热介质入口(41)和翅式加热管热介质出口(42)，所述翅式加热管热介质入口(41)和所述翅式加热管热介质出口(42)从所述管式反应器(2)中伸出。
5.根据权利要求4所述的连续式污泥热水解管式反应器，其特征在于：所述管式反应器(2) 长径比为1：6或1：10。
6.根据权利要求2所述的连续式污泥热水解管式反应器，其特征在于：所述蒸汽喷管(5)一端位于所述管式反应器(2)内部，所述蒸汽喷管(5)另一端位于所述管式反应器(2)外部，所述蒸汽喷管(5)一端设有蒸汽变径喷嘴(51)。
7.根据权利要求2所述的连续式污泥热水解管式反应器，其特征在于：所述蒸汽喷管(5)数量为多条，所述蒸汽变径喷嘴(51)逆流设置。
8.根据权利要求2所述的连续式污泥热水解管式反应器，其特征在于：所述翅式加热管(4)数量为多条，所述翅式加热管(4)上的翅片为纵向结构。
9.根据权利要求1至8任一项所述的连续式污泥热水解管式反应器，其特征在于：所述管式反应器(2)设有管式反应器封板(7)、入口热电偶(8)、出口热电偶(9)、压力变送器(10)和安全阀(11)。
10.一种使用权利要求1至9任一项所述连续式污泥热水解管式反应器进行的污泥处理方法，其特征在于，包括如下步骤：
第一步：污泥从进泥口进入管式反应器(2)内，受到加热夹套(3)和翅式加热管(4)间接加热，同时受到从蒸汽喷管(5)中注入的蒸汽喷射加热，在管式反应器(2)内，污泥在蒸汽冲击下翻腾，和蒸汽不断的完成传热传质，污泥发生热解，污泥中的有机物大分子水解成小分子;
第二步：污泥热解后，污泥变成了泥浆，从热解泥浆口(6)排出，热解泥浆中的热量由污泥热水解管式热交换器进行换热，热解泥浆余热被冷污泥得到充分的回收利用。
说明书
连续式污泥热水解管式反应器及污泥处理方法
技术领域
本发明涉及城镇和工厂企业的污泥处理技术领域，尤其涉及连续式污泥热水解管式反应器及污泥处理方法。
背景技术
我国随着城镇化和工矿企业的发展和人民生活水平的不断提高，城镇和企业每天产生大量的污水，随之产生大量的污泥，污泥给城镇的环境和可持续发展造成非常大的压力，实现污泥的减量化、无害化、稳定化、资源化必须改变传统落后的处理方法，象污泥填埋和污泥堆肥，传统的处理办法处理不彻底，会形成新的二次污染，污泥处理领域需要采用新工艺和新技术来解决这一迫切的问题。
发明内容
本发明提供了一种连续式污泥热水解管式反应器，包括管式反应器、加热夹套、加热管、蒸汽喷管，所述管式反应器设有污泥进口法兰、热解泥浆出口，所述加热夹套包裹于所述管式反应器外表面，所述加热管位于所述管式反应器内，所述蒸汽喷管伸入所述管式反应器内部。
作为本发明的进一步改进，所述加热管为翅式加热管。
作为本发明的进一步改进，所述加热夹套设有加热夹套热介质入口和加热夹套热介质出口。
作为本发明的进一步改进，所述翅式加热管设有翅式加热管热介质入口和翅式加热管热介质出口，所述翅式加热管热介质入口和所述翅式加热管热介质出口从所述管式反应器中伸出。
作为本发明的进一步改进，所述管式反应器长径比为1：6或1：10。
作为本发明的进一步改进，所述蒸汽喷管一端位于所述管式反应器内部，所述蒸汽喷管另一端位于所述管式反应器外部，所述蒸汽喷管一端设有蒸汽变径喷嘴。
作为本发明的进一步改进，所述蒸汽喷管数量为多条，所述蒸汽变径喷嘴逆流设置。
作为本发明的进一步改进，所述翅式加热管数量为多条，所述翅式加热管上的翅片为纵向结构。
作为本发明的进一步改进，所述管式反应器设有管式反应器封板、入口热电偶、出口热电偶、压力变送器和安全阀。
本发明还提供了一种使用所述连续式污泥热水解管式反应器进行的污泥处理方法，包括如下步骤：
第一步：污泥从进泥口进入管式反应器内，受到加热夹套和翅式加热管间接加热，同时受到从蒸汽喷管中注入的蒸汽喷射加热，在管式反应器内，污泥在蒸汽冲击下翻腾，和蒸汽不断的完成传热传质，污泥发生热解，污泥中的有机物大分子水解成小分子;
第二步：污泥热解后，污泥变成了泥浆，从热解泥浆口排出，热解泥浆中的热量由污泥热水解管式热交换器进行换热，热解泥浆余热被冷污泥得到充分的回收利用。
本发明的有益效果是：和传统污泥热水解比较，本发明从污泥处理投资、运行成本下降和处理效率上有大幅度提升，本发明值得推广应用。
