申请日2017.06.08
公开(公告)日2017.09.15
IPC分类号C02F9/02
摘要
本发明涉及一种污水处理装置，尤其涉及一种城镇生活污水处理装置。本发明要解决的技术问题是提供一种能够对生活污水的油污和杂质进行分离、能够有效降低下水管道堵塞的城镇生活污水处理装置。为了解决上述技术问题，本发明提供了这样一种城镇生活污水处理装置，包括有支架、收集槽、油水分离器、杂质分离箱、下水管、第一阀门、连接管、出水管、进水管、进水阀门等;支架的底部设有收集槽，支架的中部安装有油水分离器，支架的顶部安装有杂质分离箱，杂质分离箱的右侧开有出料口，杂质分离箱底部与油水分离器之间连接有下水管。本发明达到了能够对生活污水的油污和杂质进行分离、能够有效降低下水管道堵塞的效果。
权利要求书
1.一种城镇生活污水处理装置，其特征在于，包括有支架(1)、收集槽(2)、油水分离器(3)、杂质分离箱(4)、下水管(5)、第一阀门(6)、连接管(7)、出水管(8)、进水管(9)、进水阀门(10)、杂质清理机构(11)和开闭机构(13)，支架(1)的底部设有收集槽(2)，支架(1)的中部安装有油水分离器(3)，支架(1)的顶部安装有杂质分离箱(4)，杂质分离箱(4)的右侧开有出料口(12)，杂质分离箱(4)底部与油水分离器(3)之间连接有下水管(5)，下水管(5)上安装有第一阀门(6)，油水分离器(3)的出油口与收集槽(2)之间连接有连接管(7)，油水分离器(3)的出水口上连接有出水管(8)，杂质分离箱(4)的顶部连接有进水管(9)，进水管(9)上安装有进水阀门(10)，杂质分离箱(4)内顶部安装有杂质清理机构(11)，杂质分离箱(4)的左侧安装有开闭机构(13)。
2.根据权利要求1所述的一种城镇生活污水处理装置，其特征在于，杂质清理机构(11)包括有滑轨(111)、电动轮(112)、从动轮(113)、滑块(114)、拉线(115)和筛网(116)，杂质分离箱(4)内顶部从左至右依次安装有电动轮(112)、滑轨(111)和从动轮(113)，滑轨(111)上滑动式地设有滑块(114)，电动轮(112)和从动轮(113)之间连接有拉线(115)，拉线(115)与滑块(114)相连接，滑块(114)底部竖直连接有筛网(116)。
3.根据权利要求2所述的一种城镇生活污水处理装置，其特征在于，开闭机构(13)包括有第一滑套(131)、第二滑套(132)、挡板(133)、齿条(134)、电机(135)和齿轮(136)，第一滑套(131)和第二滑套(132)安装在杂质分离箱(4)的右侧面，第二滑套(132)和第一滑套(131)分别位于出料口(12)的前后两侧，第二滑套(132)共有两根，两根第二滑套(132)呈竖向排列，两根第二滑套(132)之间设有电机(135)，电机(135)安装在杂质分离箱(4)上，电机(135)的输出轴上连接有齿轮(136)，第一滑套(131)与第二滑套(132)之间滑动式地设有堵住出料口(12)的挡板(133)，挡板(133)前端连接有齿条(134)，齿条(134)与齿轮(136)啮合。
4.根据权利要求3所述的一种城镇生活污水处理装置，其特征在于，还包括有液位提醒机构(14)，液位提醒机构(14)包括有横板(141)、导向杆(142)、浮板(143)、导向套(144)、按钮(145)和蜂鸣器(146)，横板(141)通过螺栓连接的方式安装在杂质分离箱(4)内的右上角，横板(141)底部设有导向杆(142)和按钮(145)，按钮(145)位于导向杆(142)右侧，导向杆(142)上滑动式的设有导向套(144)，导向套(144)外侧设有浮板(143)，杂质分离箱(4)外的右侧壁上安装有蜂鸣器(146)，蜂鸣器(146)与按钮(145)有线路连接。
5.根据权利要求4所述的一种城镇生活污水处理装置，其特征在于，还包括有限位块(147)，导向杆(142)底端连接有限位块(147)。
6.根据权利要求5所述的一种城镇生活污水处理装置，其特征在于，浮板(143)的材质为尼龙材质。
说明书
一种城镇生活污水处理装置
技术领域
本发明涉及一种污水处理装置，尤其涉及一种城镇生活污水处理装置。
背景技术
城镇污水指城镇居民生活污水，机关、学校、医院、商业服务机构及各种公共设施排水，以及允许排入城镇污水收集系统的工业废水和初期雨水等。
目前城镇生活污水一般直接排放，生活污水中含有较多油污和杂质，一般居民只对杂质进行过滤，但含有油污的生活污水则直接排放，容易堵塞下水管道，污染严重，因此亟需研发一种能够对生活污水的油污和杂质进行分离、降低污染、能够有效降低下水管道堵塞的城镇生活污水处理装置。
发明内容
(1)要解决的技术问题
本发明为了克服将含有油污的生活污水则直接排放，容易堵塞下水管道，污染严重的缺点，本发明要解决的技术问题是提供一种能够对生活污水的油污和杂质进行分离、能够有效降低下水管道堵塞的城镇生活污水处理装置。
(2)技术方案

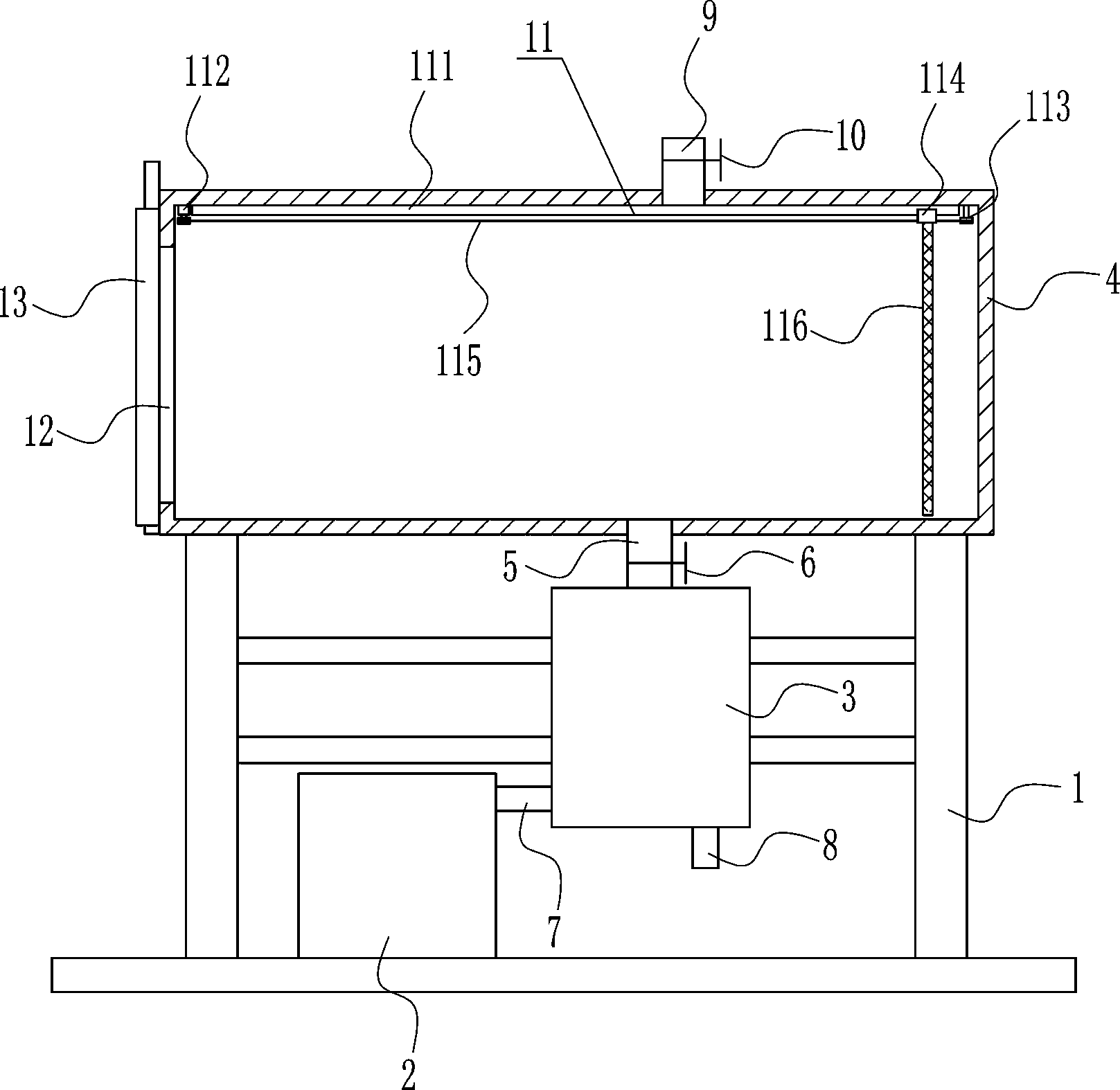

为了解决上述技术问题，本发明提供了这样一种城镇生活污水处理装置，包括有支架、收集槽、油水分离器、杂质分离箱、下水管、第一阀门、连接管、出水管、进水管、进水阀门、杂质清理机构和开闭机构，支架的底部设有收集槽，支架的中部安装有油水分离器，支架的顶部安装有杂质分离箱，杂质分离箱的右侧开有出料口，杂质分离箱底部与油水分离器之间连接有下水管，下水管上安装有第一阀门，油水分离器的出油口与收集槽之间连接有连接管，油水分离器的出水口上连接有出水管，杂质分离箱的顶部连接有进水管，进水管上安装有进水阀门，杂质分离箱内顶部安装有杂质清理机构，杂质分离箱的左侧安装有开闭机构。
优选地，杂质清理机构包括有滑轨、电动轮、从动轮、滑块、拉线和筛网，杂质分离箱内顶部从左至右依次安装有电动轮、滑轨和从动轮，滑轨上滑动式地设有滑块，电动轮和从动轮之间连接有拉线，拉线与滑块相连接，滑块底部竖直连接有筛网。
优选地，开闭机构包括有第一滑套、第二滑套、挡板、齿条、电机和齿轮，第一滑套和第二滑套安装在杂质分离箱的右侧面，第二滑套和第一滑套分别位于出料口的前后两侧，第二滑套共有两根，两根第二滑套呈竖向排列，两根第二滑套之间设有电机，电机安装在杂质分离箱上，电机的输出轴上连接有齿轮，第一滑套与第二滑套之间滑动式地设有堵住出料口的挡板，挡板前端连接有齿条，齿条与齿轮啮合。
优选地，还包括有液位提醒机构，液位提醒机构包括有横板、导向杆、浮板、导向套、按钮和蜂鸣器，横板通过螺栓连接的方式安装在杂质分离箱内的右上角，横板底部设有导向杆和按钮，按钮位于导向杆右侧，导向杆上滑动式的设有导向套，导向套外侧设有浮板，杂质分离箱外的右侧壁上安装有蜂鸣器，蜂鸣器与按钮有线路连接。
优选地，还包括有限位块，导向杆底端连接有限位块。
优选地，浮板的材质为尼龙材质。
工作原理：使用本发明对生活污水进行处理时，将出水管接入下水管道，并将进水管接入洗碗盘的下水端，打开进水阀门洗碗后的水流入杂质分离箱内，然后启动杂质清理机构，将进杂质分离箱内的杂质向左推动，然后打开第一阀门，杂质分离箱内的污水通过下水管流入油水分离器内，启动油水分离器对污水进行油水分离，油水分离器分离的油污通过连接管流入收集槽内，分离后的水通过出水管流入下水管道并排出。然后打开开闭机构，通过杂质清理机构将杂质从杂质分离箱内推出。在启动开闭机构和杂质清理机构复位。
因为杂质清理机构包括有滑轨、电动轮、从动轮、滑块、拉线和筛网，杂质分离箱内顶部从左至右依次安装有电动轮、滑轨和从动轮，滑轨上滑动式地设有滑块，电动轮和从动轮之间连接有拉线，拉线与滑块相连接，滑块底部竖直连接有筛网。启动电动轮逆时针转动，通过拉线拉动滑块在滑轨上向左移动，筛网随之向左移动，筛网将杂质分离箱内的杂质向左推动。如此能够将杂质分离箱内的杂质与污水进行分离。当杂质从出料口清除时，启动电动轮顺时针转动，滑块在滑轨上向右移动，筛网移动到进水管右侧时，关闭电动轮。
因为开闭机构包括有第一滑套、第二滑套、挡板、齿条、电机和齿轮，第一滑套和第二滑套安装在杂质分离箱的右侧面，第二滑套和第一滑套分别位于出料口的前后两侧，第二滑套共有两根，两根第二滑套呈竖向排列，两根第二滑套之间设有电机，电机安装在杂质分离箱上，电机的输出轴上连接有齿轮，第一滑套与第二滑套之间滑动式地设有堵住出料口的挡板，挡板前端连接有齿条，齿条与齿轮啮合。出料口需要出料时，启动电机顺时针转动，齿轮随之顺时针转动，齿轮驱动齿条向上移动，挡板随之向上移动，如此就可从出料口将杂质取出。杂质取出后，启动电机逆时针转动，通过齿轮带动齿条和挡板向下移动复位，堵住出料口。
因为还包括有液位提醒机构，液位提醒机构包括有横板、导向杆、浮板、导向套、按钮和蜂鸣器，横板通过螺栓连接的方式安装在杂质分离箱内的右上角，横板底部设有导向杆和按钮，按钮位于导向杆右侧，导向杆上滑动式的设有导向套，导向套外侧设有浮板，杂质分离箱外的右侧壁上安装有蜂鸣器，蜂鸣器与按钮有线路连接。当杂质分离箱内液位上升时，浮板随之向上移动，导向套在导向杆上向上滑动，待浮板触碰按钮时，蜂鸣器发出蜂鸣声，提醒人们杂质分离箱内液位较高，此时人们可关闭进水阀门，避免杂质分离箱内的污水腐蚀电动轮、从动轮和拉线等部件。
因为还包括有限位块，导向杆底端连接有限位块，限位块能够避免导向套从导向杆上脱离。
因为浮板的材质为尼龙材质。尼龙材质的浮板具有浮力大，韧性好，耐冲击，不会发生永久性变形，耐腐蚀的优点。
(3)有益效果
本发明达到了能够对生活污水的油污和杂质进行分离、能够有效降低下水管道堵塞的效果。
