申请日2017.06.05
公开(公告)日2017.08.08
IPC分类号B01D21/00; B01D21/24; C02F11/12
摘要
本发明涉及一种污泥沉淀浓缩机系统，具体的说是用于水处理中的一种污泥沉淀浓缩机系统，属于水处理设备技术领域。其包括浓缩池池体、刮泥设备、传动轴、集水槽、斜板、水冲机构和气冲机构，浓缩池池体空腔底部中心设有排泥坑，排泥坑中心设有定心轴，传动轴下端连接定心轴。气冲机构包括斜板气冲管、气源、出气管和角气冲管。水冲机构包括水泵、供水管、水冲管和池底水冲管。本发明工作稳定可靠，能够利用气体和水冲洗污泥沉淀池内相关设备，避免污泥堵塞造成设备无法正常使用，提高污泥沉淀池的使用寿命，提高污泥处理效率。

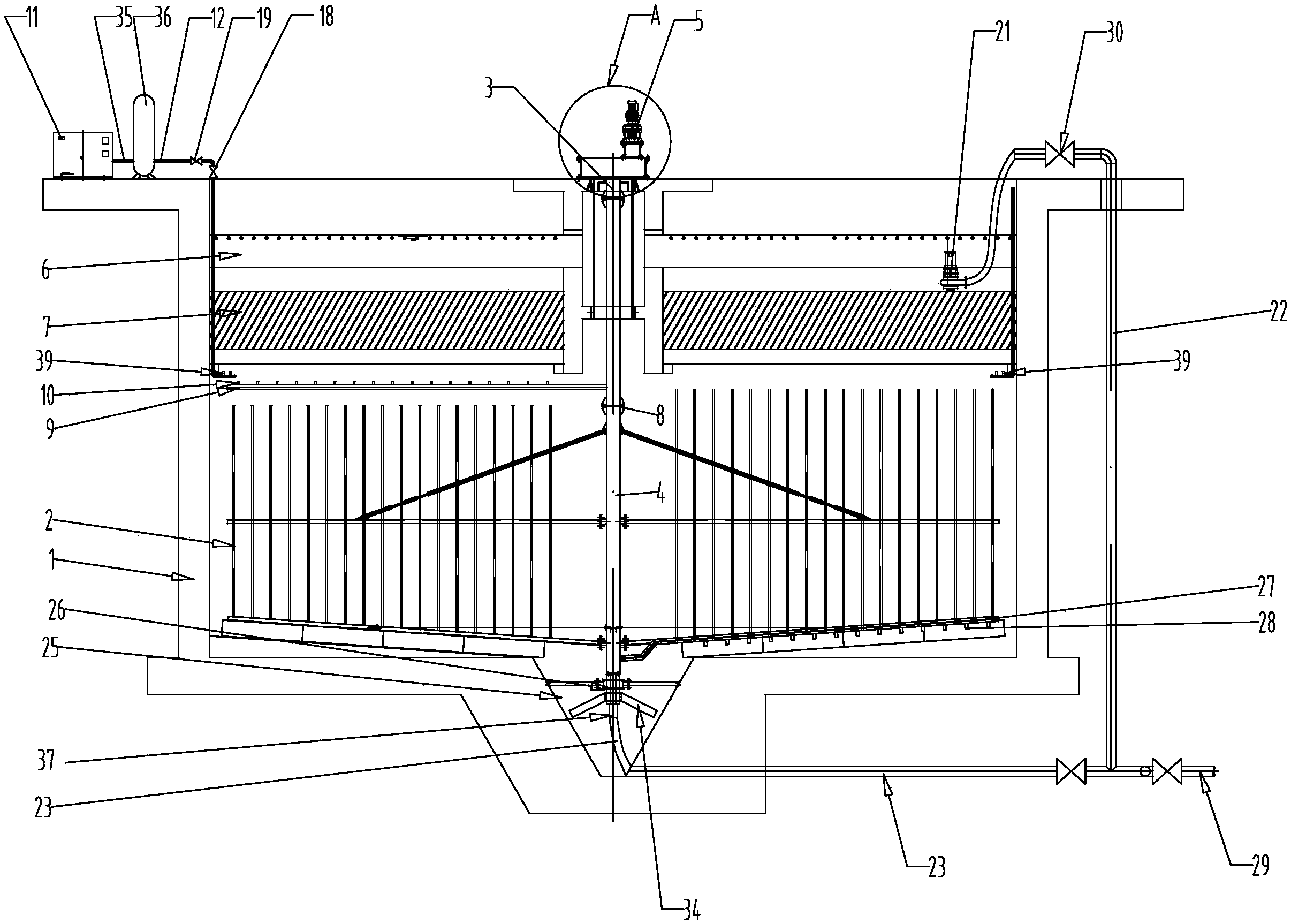

摘要附图
权利要求书
1.一种污泥沉淀浓缩机系统，包括浓缩池池体(1)、刮泥设备(2)、传动轴、集水槽(6)、斜板(7)、水冲机构和气冲机构，浓缩池池体(1)内设有空腔，浓缩池池体(1)的空腔中心设有传动轴，传动轴上端连接传动轴驱动装置(5)，传动轴驱动装置(5)带动传动轴转动，其特征是：浓缩池池体(1)空腔底部中心设有排泥坑(25)，排泥坑(25)中心设有定心轴(26)，定心轴(26)中心设有空腔，传动轴下端连接定心轴(26)，定心轴(26)下端连接第一旋转接头(37);
排泥坑(25)内连接排泥管(24)内端，排泥管(24)外端连接排污管(29);定心轴(26)上通过螺栓连接搅拌装置(34);传动轴内部设有空腔，空腔中部设有法兰隔板(8)，法兰隔板(8)将传动轴空腔分隔成相互独立的传动轴上部(3)和传动轴下部(4)，传动轴下部(4)上连接刮泥设备(2);浓缩池池体(1)的空腔上部固设有斜板(7)，斜板(7)正上方固设有集水槽(6);
气冲机构包括斜板气冲管(9)、气源(11)、出气管(12)、连接气管(35)和储气罐(36)，气源(11)的出气口通过连接气管(35)连接储气罐(36)进气端，储气罐(36)的出气端连接出气管(12)，出气管(12)的第一出气口通过第一气管(15)连接第二旋转接头(38)，第二旋转接头(38)下端连接吊紧板(20)，吊紧板(20)的出气口与传动轴上部(3)连通，传动轴上部(3)连接斜板冲洗管(9);
水冲机构包括水泵(21)、供水管(22)、水冲管(23)和池底水冲管(27)，水泵(21)的出水端连接供水管(22)，供水管(22)的出水端连接水冲管(23)，水冲管(23)内端连接第一旋转接头(37)，外端连接排泥管(24);池底水冲管(27)沿径向固设在刮泥设备(2)上，池底水冲管(27)的进水端连接传动轴下部(4)。
2.如权利要求1所述的一种污泥沉淀浓缩机系统，其特征是：所述第一气管(15)上设有第一气阀(17)，第二气管(16)上设有第二气阀(18)，出气管(12)上设有总气阀(19)。
3.如权利要求1所述的一种污泥沉淀浓缩机系统，其特征是：所述斜板冲洗管(9)上连接多个第一止回阀(10)，多个第一止回阀(10)沿着斜板冲洗管(9)长度方向均匀分布，多个第一止回阀(10)的出口朝向斜板(7)底部。
4.如权利要求1所述的一种污泥沉淀浓缩机系统，其特征是：所述浓缩池池体(1)的空腔为方形，浓缩池池体(1)方形空腔的四个拐角处分别设有一个角气冲管(13)，出气管(12)的第二出气口通过第二气管(16)连接四个角气冲管(13)，角气冲管(13)上连接多个横气冲管(14)，在横气冲管(14)上连接多个第三止回阀(28)，且第三止回阀(28)出口朝向斜板(7)底部。
5.如权利要求1所述的一种污泥沉淀浓缩机系统，其特征是：所述浓缩池池体(1)的空腔为圆形。
6.如权利要求1所述的一种污泥沉淀浓缩机系统，其特征是：所述池底水冲管(27)上连接多个第二止回阀(28)，多个第二止回阀(28)沿着池底水冲管(27)长度方向均匀分布，第二止回阀(28)出口朝向浓缩池池底。
7.如权利要求1所述的一种污泥沉淀浓缩机系统，其特征是：所述供水管(22)上设有总水阀(30)，水冲管(23)上设有第一水阀(31)，排泥管(24)上设有第二水阀(32)，排污管(29)上设有排污阀(33)。
说明书
一种污泥沉淀浓缩机系统
技术领域
本发明涉及一种污泥沉淀浓缩机系统，具体的说是用于水处理中的一种污泥沉淀浓缩机系统，属于水处理设备技术领域。
背景技术
现有技术中，污泥在沉淀浓缩的过程中，特别是在设置有斜管的沉淀池中，存在着污泥会堵塞斜管的情况，造成出水水量、水质等不达标。同时，在设备运行期间，由于排泥不畅或者由于处于检修期间，池底会堆积大量污泥，造成设备过载停机，同时还会厌氧释磷，污泥上浮，随着情况恶劣下去，整个池底污泥都会板结，甚至会造成整根排泥管堵塞。由于沉淀池内设备较多，同时布置紧凑，人工很难进入池底进行管道疏通以及污泥清理。
发明内容
本发明的目的在于克服上述不足之处，从而提供一种污泥沉淀浓缩机系统，能够利用气体和水冲洗污泥沉淀池内相关设备，避免污泥堵塞造成设备无法正常使用，提高污泥沉淀池的使用寿命，提高污泥处理效率。
按照本发明提供的技术方案，一种污泥沉淀浓缩机系统包括浓缩池池体、刮泥设备、传动轴、集水槽、斜板、水冲机构和气冲机构，浓缩池池体内设有空腔，浓缩池池体的空腔中心设有传动轴，传动轴上端连接传动轴驱动装置，传动轴驱动装置带动传动轴转动，其特征是：浓缩池池体空腔底部中心设有排泥坑，排泥坑中心设有定心轴，定心轴中心设有空腔，传动轴下端连接定心轴，定心轴下端连接第一旋转接头;
排泥坑内连接排泥管内端，排泥管外端连接排污管;定心轴上通过螺栓连接搅拌装置;传动轴内部设有空腔，空腔中部设有法兰隔板，法兰隔板将传动轴空腔分隔成相互独立的传动轴上部和传动轴下部，传动轴下部上连接刮泥设备;浓缩池池体的空腔上部固设有斜板，斜板正上方固设有集水槽;
气冲机构包括斜板气冲管、气源、出气管、连接气管和储气罐，气源的出气口通过连接气管连接储气罐进气端，储气罐的出气端连接出气管，出气管的第一出气口通过第一气管连接第二旋转接头，第二旋转接头下端连接吊紧板，吊紧板的出气口与传动轴上部连通，传动轴上部连接斜板冲洗管;
水冲机构包括水泵、供水管、水冲管和池底水冲管，水泵的出水端连接供水管，供水管的出水端连接水冲管，水冲管内端连接第一旋转接头，外端连接排泥管;池底水冲管沿径向固设在刮泥设备上，池底水冲管的进水端连接传动轴下部。
进一步的，第一气管上设有第一气阀，第二气管上设有第二气阀，出气管上设有总气阀。
进一步的，斜板冲洗管上连接多个第一止回阀，多个第一止回阀沿着斜板冲洗管长度方向均匀分布，多个第一止回阀的出口朝向斜板底部。
进一步的，浓缩池池体的空腔为方形，浓缩池池体方形空腔的四个拐角处分别设有一个角气冲管，出气管的第二出气口通过第二气管连接四个角气冲管，角气冲管上连接多个横气冲管，在横气冲管上连接多个第三止回阀，且第三止回阀出口朝向斜板底部。
进一步的，浓缩池池体的空腔为圆形。
进一步的，池底水冲管上连接多个第二止回阀，多个第二止回阀沿着池底水冲管长度方向均匀分布，第二止回阀出口朝向浓缩池池底。
进一步的，供水管上设有总水阀，水冲管上设有第一水阀，排泥管上设有第二水阀，排污管上设有排污阀。
本发明与已有技术相比具有以下优点：
本发明结构简单、紧凑、合理，工作稳定可靠，能够利用气体和水冲洗污泥沉淀池内相关设备，避免污泥堵塞造成设备无法正常使用，提高污泥沉淀池的使用寿命，提高污泥处理效率。
