申请日2017.05.25
公开(公告)日2017.10.24
IPC分类号C02F9/04
摘要
本发明公开了提供的一种臭氧循环水处理方法,上腔室和下腔室、分解腔和上腔室在抽吸泵工作下通过导流管可由下自上流通,下腔室内的污水和分解腔内的臭氧在导流管内混合,如此,通过臭氧对污水中的有害物质进行氧化并产生氧气;水气混合物进入上腔室后分离,气体溢出聚集在上腔室顶部,溢出气体中包括氧气和臭氧,溢出气体通过第一导气管回到分解腔,氧气在氧气分解器作用下转换为臭氧;臭氧质重下沉,对分解腔底部臭氧进行补充,从而保证第二导气管导入导流管中的臭氧的充足与纯度,保证导流管中,臭氧对污水中有害物质的充分氧化。
权利要求书
1.一种臭氧循环水处理方法,其特征在于,包括以下步骤:
S1、安装反应炉(1),并在反应炉(1)内安装隔离板(8)将其内部上下分割为上腔室(1A)和下腔室(1B),并在隔离板(8)上设置可连通上腔室(1A)和下腔室(1B)的流通阀(9);
S2、安装导流管(3),将上端与上腔室(1A)内安装的抽吸泵(10)输入端连接,将其下端插入下腔室(1B)并靠近下腔室(1B)底部;并在下腔室(1B)内填入活性炭(14);
S3、在反应炉(1)外周安装罩壳(4),罩壳(4)配合反应炉(1)外壁形成分解腔(4A),并在分解腔(4A)内设置氧气分解器(5);
S4、设置连通上腔室(1A)顶部和分解腔(4A)顶部的第一导气管(6),并设置连通导流管(3)下端与分解腔(4A)底部的第二导气管(7);
S5、将污水灌入下腔室(1B),并开启抽吸泵(10)将下腔室(1B)内的污水与分解腔(4A)内的臭氧吸入导流管(3)混合进行氧化反应后,水气混合物进入上腔室(1A)并分离;
S6、对上腔室(1A)内水溶液进行检测,并根据检测结果将上腔室内水溶液排出反应炉或者经流通阀(9)回流到下腔室。
2.如权利要求1所述的臭氧循环水处理方法,其特征在于,步骤S1中,还包括在上腔室(1A)底部设置排放阀(2)。
3.如权利要求1所述的臭氧循环水处理方法,其特征在于,步骤S2中,导流管(3)贯穿隔离板(8)安装。
4.如权利要求1所述的臭氧循环水处理方法,其特征在于,步骤S3中,将罩壳(4)包裹在反应炉(1)下端。
5.如权利要求1所述的臭氧循环水处理方法,其特征在于,反应炉(1)下端和罩壳(4)均设置为倒锥形结构,且罩壳(4)上圆截面与反应炉(1)下端的上圆截面位于同一水平面上。
6.如权利要求1所述的臭氧循环水处理方法,其特征在于,步骤S6具体包括以下步骤:
S61、在上腔室(1A)内设置水质检测器(12);
S62、设置控制器(13),并将水质检测器(12)、流通阀(9)和排放阀(2)分别与控制器(13)连接;
S63、控制器(13)内预设净化阈值;
S64、控制器(13)获取水质检测器(12)检测的水质数据并与净化数据比较,然后根据比较结果控制流通阀(9)和排放阀(2)工作,将上腔室内水溶液排出反应炉或者经流通阀(9)回流到下腔室。
7.如权利要求1所述的臭氧循环水处理方法,其特征在于,步骤S63中,控制器(13)内还预设有第一工作状态和第二工作状态,第一工作状态下,流通阀(9)关闭,排放阀(2)打开;第二工作状态下,流通阀(9)打开,排放阀(2)关闭;步骤S64具体为:控制器(13)将水质检测器(12)检测到的水质数据与净化阈值比较,当水质数据达到净化阈值,控制器(13)控制第一工作状态工作;如果水质数据未达到净化阈值,控制器(13)控制第二工作状态工作。
8.如权利要求1所述的臭氧循环水处理方法,其特征在于,步骤S63中,控制器(13)内还预设有时间阈值;步骤S64中,控制器(13)根据时间阈值周期性获取水质检测器(12)检测的水质数据。
说明书
一种臭氧循环水处理方法
技术领域
本发明涉及技术水处理领域,尤其涉及一种臭氧循环水处理方法。
背景技术
随着环保意识的推广和水资源的缩减,污水处理问题一直是热点问题,被人们广泛研究。
目前,污水处理主要针对工业废水和生活污水。污水处理中主要应用的方法有活性炭吸附和臭氧氧化。但是,前者只能吸附污水中的部分有害物质,净化效果不理想;后者,由于臭氧不易存储,只能即时制造使用,限制了污水净化效率,且成本不易降低。
发明内容
基于背景技术存在的技术问题,本发明提出了一种臭氧循环水处理方法。

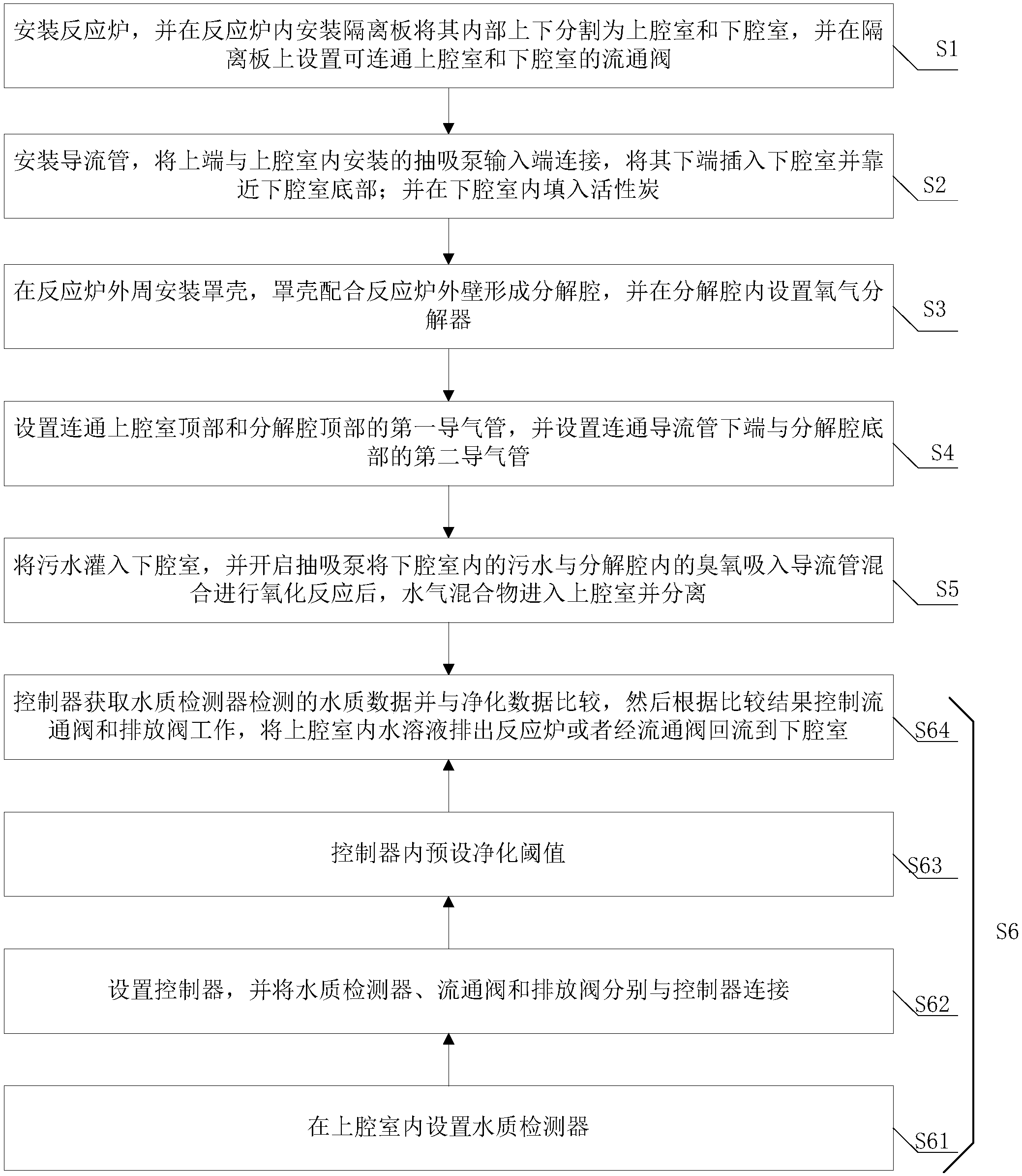

本发明提出的一种臭氧循环水处理方法,包括以下步骤:
S1、安装反应炉,并在反应炉内安装隔离板将其内部上下分割为上腔室和下腔室,并在隔离板上设置可连通上腔室和下腔室的流通阀;
S2、安装导流管,将上端与上腔室内安装的抽吸泵输入端连接,将其下端插入下腔室并靠近下腔室底部;并在下腔室内填入活性炭;
S3、在反应炉外周安装罩壳,罩壳配合反应炉外壁形成分解腔,并在分解腔内设置氧气分解器;
S4、设置连通上腔室顶部和分解腔顶部的第一导气管,并设置连通导流管下端与分解腔底部的第二导气管;
S5、将污水灌入下腔室,并开启抽吸泵将下腔室内的污水与分解腔内的臭氧吸入导流管混合进行氧化反应后,水气混合物进入上腔室并分离;
S6、对上腔室内水溶液进行检测,并根据检测结果将上腔室内水溶液排出反应炉或者经流通阀回流到下腔室。
优选地,步骤S1中,还包括在上腔室底部设置排放阀。
优选地,步骤S2中,导流管贯穿隔离板安装。
优选地,步骤S3中,将罩壳包裹在反应炉下端。
优选地,反应炉下端和罩壳均设置为倒锥形结构,且罩壳上圆截面与反应炉下端的上圆截面位于同一水平面上。
优选地,步骤S6具体包括以下步骤:
S61、在上腔室内设置水质检测器;
S62、设置控制器,并将水质检测器、流通阀和排放阀分别与控制器连接;
S63、控制器内预设净化阈值;
S64、控制器获取水质检测器检测的水质数据并与净化数据比较,然后根据比较结果控制流通阀和排放阀工作,将上腔室内水溶液排出反应炉或者经流通阀回流到下腔室。
优选地,步骤S63中,控制器内还预设有第一工作状态和第二工作状态,第一工作状态下,流通阀关闭,排放阀打开;第二工作状态下,流通阀打开,排放阀关闭;步骤S64具体为:控制器(13)将水质检测器(12)检测到的水质数据与净化阈值比较,当水质数据达到净化阈值,控制器控制第一工作状态工作;如果水质数据未达到净化阈值,控制器控制第二工作状态工作。
优选地,步骤S63中,控制器内还预设有时间阈值;步骤S64中,控制器根据时间阈值周期性获取水质检测器检测的水质数据。
本发明提供的一种臭氧循环水处理方法,上腔室和下腔室、分解腔和上腔室在抽吸泵工作下通过导流管可由下自上流通,下腔室内的污水和分解腔内的臭氧在导流管内混合,如此,通过臭氧对污水中的有害物质进行氧化并产生氧气;水气混合物进入上腔室后分离,气体溢出聚集在上腔室顶部,溢出气体中包括氧气和臭氧,溢出气体通过第一导气管回到分解腔,氧气在氧气分解器作用下转换为臭氧;臭氧质重下沉,对分解腔底部臭氧进行补充,从而保证第二导气管导入导流管中的臭氧的充足与纯度,保证导流管中,臭氧对污水中有害物质的充分氧化。
在流通阀作用下,上腔室和下腔室可自上而下流通,如此,可将上腔室内水溶液重新排放到下腔室进行循环净化,保证污水净化效果。
本发明中,下腔室内的活性炭对污水中的有害物质进行吸附是为第一净化;导流管中,通过臭氧对污水中的有害物质进行氧化,相当于对污水进行第二次净化。如此,通过两重进化的结合,可有效去除污水中的有害物质,保证污水净化效果。
