申请日2017.05.23
公开(公告)日2017.07.25
IPC分类号C02F11/12
摘要
本发明提供了一种污泥干化处理电场，涉及污泥处理技术领域。该污泥干化处理电场包括带电辊和带电链板;所述带电辊的外形呈圆柱体状;所述带电链板为闭环可循环滚动的链板;所述带电链板其中一段与所述带电辊的一部分侧壁对应吻合;所述带电辊和所述带电链板之间设置脉冲电场。本发明的污泥干化处理电场，配备了脉冲电流，可根据不同污泥的情况合理安排电场强度，不受污泥电导率变化的影响，大大提高了污泥的脱水效率，优化了设备节能效果。在此基础上，本发明还提供了一种污泥干化处理设备，在原有污水处理厂可直接安装使用，降低了设备升级改造的成本。
权利要求书
1.一种污泥干化处理电场，其特征在于，包括带电辊和带电链板;所述带电辊的外形呈圆柱体状;所述带电链板为闭环可循环滚动的链板;所述带电链板其中一段与所述带电辊的一部分侧壁对应吻合;所述带电辊和所述带电链板之间设置脉冲电场。
2.根据权利要求1所述的污泥干化处理电场，其特征在于，所述脉冲电场按照污泥输送方向依次包括第一脱水段、第二脱水段和第三脱水段;所述第一脱水段配置高频脉冲电流，所述第二脱水段配置脉冲低压直流电，所述第三脱水段配置高压脉冲直流电。
3.根据权利要求1所述的污泥干化处理电场，其特征在于，所述带电辊的运行速度可调节。
4.根据权利要求1所述的污泥干化处理电场，其特征在于，所述脉冲电场的脉冲频率、电压和/或电流大小可调节。
5.一种污泥干化处理设备，其特征在于，包括冲洗滤带、以及如权利要求1～4任一项所述的污泥干化处理电场;所述冲洗滤带为闭环可循环滚动的带子，其中一段所述冲洗滤带位于对应吻合一段的所述带电辊和所述带电链板之间。
6.根据权利要求5所述的污泥干化处理设备，其特征在于，还包括进泥口和排泥口;所述进泥口和所述排泥口分别位于所述带电辊的两侧。
7.根据权利要求6所述的污泥干化处理设备，其特征在于，所述进泥口为进料斗。
8.根据权利要求7所述的污泥干化处理设备，其特征在于，所述进料斗的流量可调节。
9.根据权利要求5所述的污泥干化处理设备，其特征在于，还包括两个主动轮，两个所述主动轮分别位于所述带电辊和所述带电链板对应吻合的始端和末端。
10.根据权利要求5～9任一项所述的污泥干化处理设备，在城市污泥、医药药渣干化处理中的应用。
说明书
一种污泥干化处理电场及污泥干化处理设备
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种污泥干化处理电场及污泥干化处理设备。
背景技术
污泥干化除臭设备是利用外加电场的作用，使污泥中带电颗粒向阳极靠近，分散介质扩散层的带相反电荷的离子携带水分向阴极运动，使污泥中的结合水、间隙水变成游离水，实现污泥和水质分离，再利用滤布或者滤板滤出游离水，从而达到污泥干化的装置。
另外，污泥干化除臭设备由于采用电场，在电化学反应作用下，待干化的污泥温度升高、内能增加，使污泥中微生物的细胞膜破裂、DNA被破坏，在这个过程中大部分微生物被杀灭，实现污泥改性，而水分得以冲破细胞膜与微生物本体分离，形成游离水而达到污泥改性干化。在处理污泥的过程中，经过调解处理后的污泥，可以用于绿化用土和垃圾场覆盖用土，符合资源优化政策。
然而，上述的污泥干化除臭设备存在无法避免的局限性：
1、传统的污泥干化除臭设备本身造价虽然不高(特别是与进口设备相比)，但其一次性投资、运行成本与板框压滤机污泥处理的方式相比还是较高的。
2、传统的污泥干化除臭设备在干化污泥过程中，污泥电导率不断发生变化，而电导率发生变化后，很难保持较好的干化效果，特别是对性质较为复杂的污泥实施干化处理，效果很不明显。
3、传统的污泥干化除臭设备采用全程外加固定频率的电流，脱水效率不高，不能达到污泥深度脱水的水平。对不同类型的污泥、对同一种污泥在不同的处理阶段，产生的干化效果都无法保证。
发明内容
本发明的目的在于提供一种污泥干化处理电场及污泥干化处理设备，以解决现有技术中的污泥干化除臭设备存在的不能适应多类型污泥、干化效果无法保证、投资运行成本高等问题。
为了实现上述目的，本发明采用以下技术方案：
本发明提供的一种污泥干化处理电场，包括带电辊和带电链板;所述带电辊的外形呈圆柱体状;所述带电链板为闭环可循环滚动的链板;所述带电链板其中一段与所述带电辊的一部分侧壁对应吻合;所述带电辊和所述带电链板之间设置脉冲电场。
进一步，所述脉冲电场按照污泥输送方向依次包括第一脱水段、第二脱水段和第三脱水段;所述第一脱水段配置高频脉冲电流，所述第二脱水段配置脉冲低压直流电，所述第三脱水段配置高压脉冲直流电。该技术方案的技术效果在于：首先在第一脱水段采用高频脉冲电流，使污泥中微生物的细胞膜发生破裂，DNA被破坏，从而使污泥中的结合水、间隙水变成游离水;第二脱水段中，由于此时污泥含水量非常高，采用脉冲低压直流配合反向脉冲，消除电容效应，进一步提高污泥脱水率;第三脱水段中，因为污泥中游离水已经在前面的过程中过滤并分离流走，此时污泥的含水率已经降低，导电率下降，所以采用高压脉冲直流，深度脱水。经过三段脱水后，污泥含水率极大降低，设备脱水效率明显提升。
进一步，所述带电辊的运行速度可调节。该技术方案的技术效果在于：干化不同类型的污泥，所需的输送速度和流量不同，另外，外界环境不同，气候条件不同，以及干化进程不同，都对污泥干化有不同的影响，故带电辊的旋转速度设计为可以调节。
进一步，所述脉冲电场的脉冲频率、电压和/或电流大小可调节。该技术方案的技术效果在于：干化不同类型的污泥，所需的脉冲电场和电流不同，另外，外界环境不同，气候条件不同，以及干化进程不同，都对污泥干化有不同的影响，故脉冲电场的脉冲频率、电压和/或电流大小设计为可以调节。

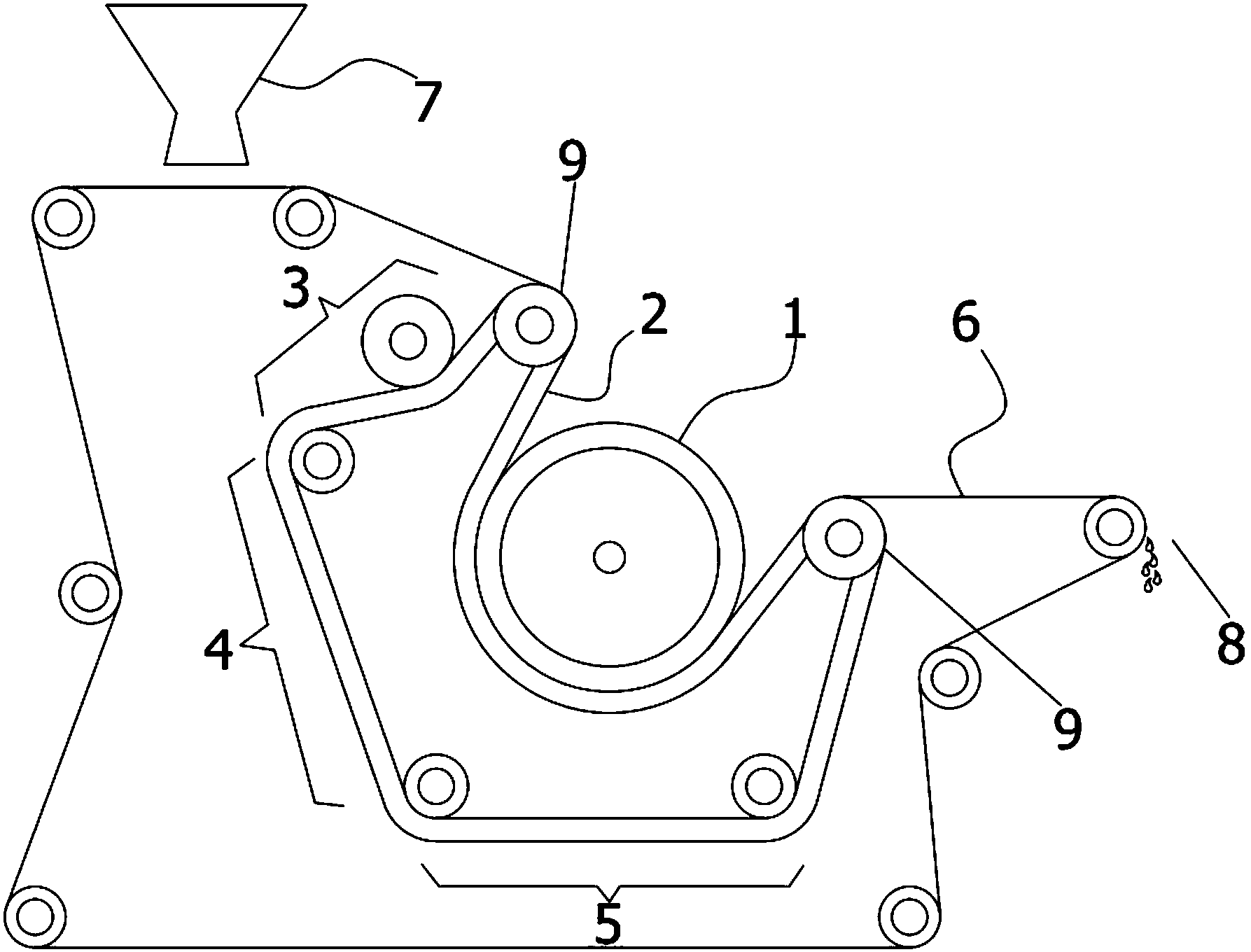

本发明还提供一种污泥干化处理设备，包括冲洗滤带、以及上述的污泥干化处理电场;所述冲洗滤带为闭环可循环滚动的带子，其中一段所述冲洗滤带位于对应吻合一段的所述带电辊和所述带电链板之间。
进一步，还包括进泥口和排泥口;所述进泥口和所述排泥口分别位于所述带电辊的两侧。该技术方案的技术效果在于：将进泥口和排泥口分别设置于带电辊的两侧，能够把带电链板安排布置地更加流畅，电场也方便设计成为3个脱水段。
进一步，所述进泥口为进料斗。该技术方案的技术效果在于：进料斗装载和输送非常顺畅，还可以关闭出料口，暂存污泥。
进一步，所述进料斗的流量可调节。该技术方案的技术效果在于：干化不同类型的污泥，所需的输送速度和流量不同，另外，外界环境不同，气候条件不同，以及干化进程不同，都对污泥干化有不同的影响，与带电辊的旋转速度设计为可以调节相配合，进料斗的流量也设计为可调节。
进一步，还包括两个主动轮，两个所述主动轮分别位于所述带电辊和所述带电链板对应吻合的始端和末端。该技术方案的技术效果在于：两个主动轮与带电辊、带电链板配合使用，避免污泥在运输过程中不够均匀从而导致干化不彻底。
进一步，污泥干化处理设备主要在城市污泥、医药药渣干化处理中应用。该技术方案的技术效果在于：由于医药药渣多为化学制品，导电率受外界影响很大，而城市污泥品类多样、性质复杂，本方案的污泥干化处理设备可采用变频脉冲电场实现有针对性的干化处理。
本发明的有益效果是：
1、污泥干化处理电场配备了脉冲电流，可根据不同污泥的情况合理安排电场强度，不受污泥电导率变化的影响，大大提高了污泥的脱水效率，优化了设备节能效果。
2、污泥干化处理设备能够在原有污水处理厂可直接安装使用，降低了设备升级改造的成本。并且，由于升级改造不大，所有零部件都在国内加工生产，有利于降低成本。其成品到货安装价格与国外进口同类产品相比至少降低20%左右，维护管理及时廉价。
3、由于一套污泥干化处理设备能够对不同类型的污泥实现灵活、高效的干化处理，而无需配备不同的设备和人工劳力，所以大大减低了设备厂的投资和运行成本。
