申请日2017.06.28
公开(公告)日2017.09.15
IPC分类号B01D24/16; C02F9/02
摘要
本发明公开了一种使用经济的污水处理回收装置，包括污水管道、卵石过滤层、海砂过滤层、竹炭过滤层、进水漏斗、连接板、立柱、回收泵、滚轮、铰支座、推杆、出水管道、水泵、止水阀和水位观察孔，所述污水管道的内侧设置有卵石过滤层，所述卵石过滤层通过海砂过滤层与竹炭过滤层连接，所述竹炭过滤层的下侧设置有进水漏斗，所述进水漏斗通过连接板与立柱连接，所述立柱的下侧焊接有回收泵，所述回收泵的下侧设置有滚轮，且回收泵通过铰支座与推杆连接。该设备自带多层过滤层，污水过滤彻底，采用物理过滤，节约能源，自带回收泵，便于将过滤好的污水进行回收，使用汲取比较方便，是一套性能优良的使用经济的污水处理回收装置。
权利要求书
1.一种使用经济的污水处理回收装置，包括污水管道(1)、卵石过滤层(2)、海砂过滤层(3)、竹炭过滤层(4)、进水漏斗(5)、连接板(6)、立柱(7)、回收泵(8)、滚轮(9)、铰支座(10)、推杆(11)、出水管道(12)、水泵(13)、止水阀(14)和水位观察孔(15)，其特征在于：所述污水管道(1)的内侧设置有卵石过滤层(2)，所述卵石过滤层(2)通过海砂过滤层(3)与竹炭过滤层(4)连接，所述竹炭过滤层(4)的下侧设置有进水漏斗(5)，所述进水漏斗(5)通过连接板(6)与立柱(7)连接，所述立柱(7)的下侧焊接有回收泵(8)，所述回收泵(8)的下侧设置有滚轮(9)，且回收泵(8)通过铰支座(10)与推杆(11)连接，所述回收泵(8)的右侧设置有出水管道(12)，所述出水管道(12)的上侧设置有水泵(13)，且出水管道(12)的右侧安装有止水阀(14)，所述回收泵(8)的前侧设置有水位观察孔(15)。
2.根据权利要求1所述的一种使用经济的污水处理回收装置，其特征在于：所述铰支座(10)与回收泵(8)通过焊接连接。
3.根据权利要求1所述的一种使用经济的污水处理回收装置，其特征在于：所述回收泵(8)整体采用生铁铸造而成，且回收泵(8)的外表面粉刷有防锈漆。
4.根据权利要求1 所述的一种使用经济的污水处理回收装置，其特征在于：所述卵石过滤层(2)，海砂过滤层(3)和竹炭过滤层(4)彼此之间设置有生物渗透性膜。
5.根据权利要求1所述的一种使用经济的污水处理回收装置，其特征在于：所述水位观察孔(15)的外表面刻画有刻度线。
说明书
一种使用经济的污水处理回收装置
技术领域
本发明涉及污水处理回收装置领域，具体为一种使用经济的污水处理回收装置。
背景技术
随着经济的发展和城市化的不断扩大，人们生产生活产生的污水越来越多，污水处理回收装置能够将使用后的污水进行过滤净化，然后再回收使用，现在市面上存在的污水处理回收装置，设备结构设计复杂，整体性不好，设备内部多层过滤层设置单一，污水过滤不彻底，采用非物理方式过滤，且无自带回收泵，不便于将过滤好的污水进行回收，使用汲取不方便。
发明内容
本发明的目的在于提供一种使用经济的污水处理回收装置，以解决上述背景技术中提出的问题。

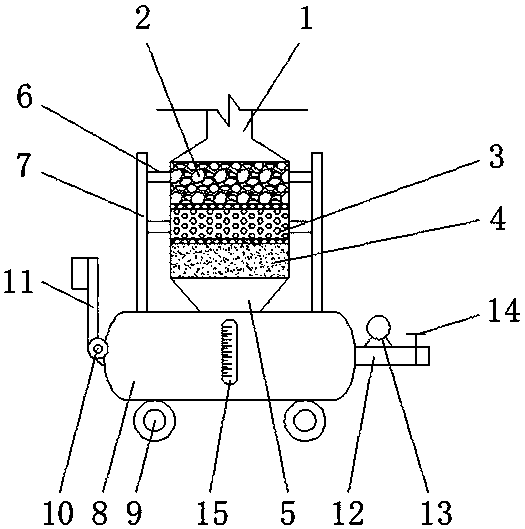

为实现上述目的，本发明提供如下技术方案一种使用经济的污水处理回收装置，包括污水管道、卵石过滤层、海砂过滤层、竹炭过滤层、进水漏斗、连接板、立柱、回收泵、滚轮、铰支座、推杆、出水管道、水泵、止水阀和水位观察孔，所述污水管道的内侧设置有卵石过滤层，所述卵石过滤层通过海砂过滤层与竹炭过滤层连接，所述竹炭过滤层的下侧设置有进水漏斗，所述进水漏斗通过连接板与立柱连接，所述立柱的下侧焊接有回收泵，所述回收泵的下侧设置有滚轮，且回收泵通过铰支座与推杆连接，所述回收泵的右侧设置有出水管道，所述出水管道的上侧设置有水泵，且出水管道的右侧安装有止水阀，所述回收泵的前侧设置有水位观察孔。
优选的，所述铰支座与回收泵通过焊接连接。
优选的，所述回收泵整体采用生铁铸造而成，且回收泵的外表面粉刷有防锈漆。
优选的，所述卵石过滤层，海砂过滤层和竹炭过滤层彼此之间设置有生物渗透性膜。
优选的，所述水位观察孔的外表面刻画有刻度线。
与现有技术相比，本发明的有益效果是：该设备结构设计简单，整体性好，设备自带多层过滤层，污水过滤彻底，采用物理过滤，节约能源，自带回收泵，便于将过滤好的污水进行回收，使用汲取比较方便，且设备安装有推杆和滚轮，移动和搬运比较方便，是一套性能优良的使用经济的污水处理回收装置。
