申请日2017.05.26
公开(公告)日2017.10.13
IPC分类号B01D3/02; B01D5/00; C02F1/04; C02F1/20; B01D1/18
摘要
本发明提供一种污泥蛋白液挥发性臭气脱除装置，包括蒸发装置、精馏装置和臭液接收装置，其中，蒸发装置包括温度控制器、塔釜和塔釜外侧的加热器，塔釜设置热电阻温度计，热电阻温度计与温度控制器交互;加热器连接载热体管路，载热体管路上设置气动执行器，气动执行器与温度控制器连接;塔釜还设置精馏接口，精馏接口连接精馏装置，精馏装置连接臭液接收装置。本发明提供的污泥蛋白液除臭装置，在实现污泥蛋白除臭的同时，既不破坏污泥蛋白质，也不会降低其纯度。
权利要求书
1.一种污泥蛋白液挥发性臭气脱除装置，其特征在于，包括蒸发装置、精馏装置和臭液接收装置;

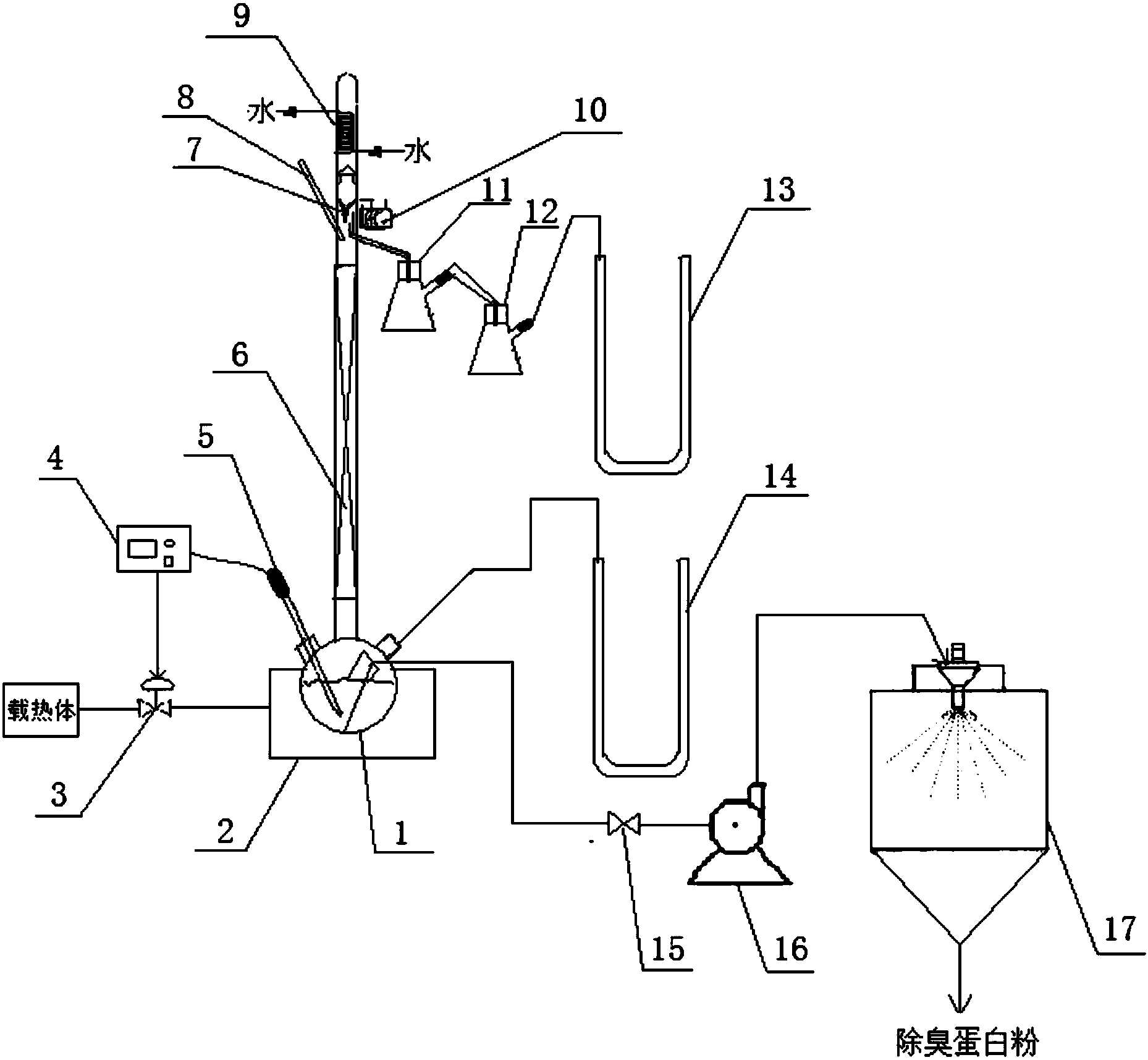

蒸发装置包括温度控制器(4)、塔釜(1)和设置在塔釜(1)外侧的加热器(2)，塔釜(1)内插设热电阻温度计(5)，热电阻温度计(5)与温度控制器(4)相连，塔釜(1)还设有精馏接口，精馏接口连接精馏装置，精馏装置连接臭液接收装置;加热器(2)连接载热体管路，载热体管路上设置气动执行器(3)，气动执行器(3)与温度控制器(4)连接。
2.如权利要求1所述的污泥蛋白液挥发性臭气脱除装置，其特征在于，塔釜(1)上还设有压力接口，压力接口连接塔釜U型管压差计(14)。
3.如权利要求1所述的污泥蛋白液挥发性臭气脱除装置，其特征在于，精馏装置包括精馏塔(6)和设置在精馏塔(6)上方的冷凝器(9)，精馏塔(6)塔顶设置回流比分配器(7)和回流比控制器(10);精馏塔(6)塔顶还设置精馏出口，精馏出口连接臭液接收装置;精馏塔(6)的下端连接精馏接口。
4.如权利要求3所述的污泥蛋白液挥发性臭气脱除装置，其特征在于，精馏塔(6)外侧包覆保温棉。
5.如权利要求3所述的污泥蛋白液挥发性臭气脱除装置，其特征在于，精馏塔(6)塔顶还设置精馏温度计(8)，精馏温度计(8)的感应部分设置在精馏出口处。
6.如权利要求1所述的污泥蛋白液挥发性臭气脱除装置，其特征在于，臭液接收装置包括化学吸收瓶(11)和物理吸附瓶(12)，化学吸收瓶(11)入口连接精馏装置，化学吸收瓶(11)出口连接物理吸附瓶(12)入口。
7.如权利要求6所述的污泥蛋白液挥发性臭气脱除装置，其特征在于，臭液接收装置还包括臭液U型管压差计(13)，臭液U型管压差计(13)的入口连接物理吸附瓶(12)出口。
8.如权利要求1所述的污泥蛋白液挥发性臭气脱除装置，其特征在于，还包括喷雾干燥装置，喷雾干燥装置包括离心泵(16)和喷雾干燥器(17)，离心泵(16)的出口连接喷雾干燥器(17);塔釜(1)设置干燥接口，离心泵(16)的入口连接干燥接口。
9.如权利要求8所述的污泥蛋白液挥发性臭气脱除装置，其特征在于，喷雾干燥装置还包括调节阀(15)，调节阀(15)设置在离心泵(16)入口和干燥接口之间。
说明书
一种污泥蛋白液挥发性臭气脱除装置
技术领域
本发明属于除臭技术领域，涉及一种污泥蛋白液挥发性臭气脱除装置。
背景技术
近年来，随着污泥产量逐年增加，污泥的资源化处理已引起了广泛关注。在众多污泥资源化技术中，污泥蛋白的提取技术相对较成熟，然而由于污泥蛋白的恶臭严重的限制了其产品的普遍应用。分析污泥蛋白恶臭原因有三：其一，污泥作为污水处理厂的副产物，其中含有大量的微生物(如细菌、真菌、放线菌等)、原生动物、后生动物等，散发着强烈的臭味;其二，污泥蛋白液常通过热碱水解获得，在水解过程中，首先是污泥絮体破解，细胞内物质释放，其次是释放出的有机物(如蛋白质、氨基酸、脂肪、碳水化合物等)不断水解，整个过程不可避免产生恶臭挥发物;其三，在污泥蛋白液保存过程中，内部很容易产生微生物，在微生物的作用下，蛋白质、氨基酸会被分解，分解过程会伴有有机氨、硫醇、硫化氢、吲哚和粪臭素等的一种或多种恶臭挥发物产生。目前对污泥蛋白液的除臭仅停留在化学法除臭阶段，污泥蛋白液除臭装置却没有研究报道。化学除臭有一定的效果，但除臭的同时污泥蛋白质也会或多或少的遭到破坏，同时后续分离程序也较为繁琐，蛋白纯度受到影响，进而制约着污泥蛋白下游产品的推广。
发明内容
为了克服上述现有技术存在的缺陷，本发明的目的在于提供一种污泥蛋白液挥发性臭气脱除装置，在实现污泥蛋白除臭的同时，既不破坏污泥蛋白质，也不会降低其纯度。
本发明是通过以下技术方案来实现：
一种污泥蛋白液挥发性臭气脱除装置，包括蒸发装置、精馏装置和臭液接收装置，其中，蒸发装置包括温度控制器、塔釜和塔釜外侧的加热器，塔釜设置热电阻温度计，热电阻温度计与温度控制器交互;加热器连接载热体管路，载热体管路上设置气动执行器，气动执行器与温度控制器连接;塔釜还设置精馏接口，精馏接口连接精馏装置，精馏装置连接臭液接收装置。优选地，塔釜上部设置压力接口，压力接口连接塔釜U型管压差计。
优选地，精馏装置包括精馏塔和设置在精馏塔上方的冷凝器，精馏塔塔顶设置回流比分配器和回流比控制器;精馏塔塔顶还设置精馏出口，精馏出口连接臭液接收装置;精馏塔的下端连接精馏接口。
进一步优选地，精馏塔外侧包覆保温棉。
进一步优选地，精馏塔塔顶还设置精馏温度计，精馏温度计的感应部分设置在精馏出口。
优选地，臭液接收装置包括化学吸收瓶和物理吸附瓶，化学吸收瓶入口连接精馏装置;化学吸收瓶出口连接物理吸附瓶入口。
进一步优选地，臭液接收装置还包括臭液U型管压差计，臭液U型管压差计的入口连接物理吸附瓶出口。
优选地，污泥蛋白液除臭装置还包括喷雾干燥装置，喷雾干燥装置包括离心泵和喷雾干燥器，离心泵的出口连接喷雾干燥器;塔釜设置干燥接口，离心泵的入口连接干燥接口。
进一步优选地，喷雾干燥装置还包括调节阀，调节阀设置在离心泵入口和干燥接口之间。
与现有技术相比，本发明具有以下有益的技术效果：
本发明提供的一种污泥蛋白液挥发性臭气脱除装置，包括蒸发装置、精馏装置和臭液接收装置。其中，蒸发装置包括温度控制器、塔釜和塔釜外侧的加热器，如此，将污泥蛋白液导入到塔釜中后，可以向加热器中引入热的载热体，借助热传导，使得加热器对塔釜内的污泥蛋白液加热，使得污泥蛋白液中的挥发性臭味物质蒸发进入精馏装置，并在精馏装置中冷却后进入臭液接收装置，达到去除污泥蛋白液中的挥发性臭味物质的目的。如此，本装置利用臭味物质的挥发性，采用蒸馏的方法将臭味物质分离出蛋白液，不需要向污泥蛋白液中加入其他物质，便可以达成除去挥发性臭味物质的目的，不会降低污泥蛋白的纯度，避免了传统处理方法中直接加药剂于污泥蛋白液中而造成蛋白产品性能的破坏、及分离成本的提高。塔釜设置有热电阻温度计，可以实时监测塔釜内的污泥蛋白液的温度，并将监测到的温度传输到温度控制器;当塔釜内的温度达到或超过预设的温度时，温度控制器可以控制气动执行器关闭载热体管路，使得载热体不能再进入加热器中继续加热污泥蛋白液，避免了污泥蛋白液温度过高导致污泥蛋白被破坏。如此，本发明提供的污泥蛋白液除臭装置，在实现污泥蛋白除臭的同时，既不破坏污泥蛋白质，也不会降低其纯度。
进一步地，精馏塔塔顶设置回流比分配器和回流比控制器，可以通过调节回流比分配器，使得挥发性臭气物质去除率最大。
进一步地，喷雾干燥器可以将去除了挥发性臭味物质的污泥蛋白液进行喷雾干燥，提供污泥蛋白粉;污泥蛋白粉由于移除了水分，更容易保存。
