申请日2017.06.05
公开(公告)日2017.09.22
IPC分类号B02C1/14; B02C23/04; B08B7/02; B08B9/08
摘要
本发明涉及一种装置,尤其涉及一种污泥块破碎装置。本发明要解决的技术问题是提供一种能够细致充分的对污泥块进行破碎的污泥块破碎装置。为了解决上述技术问题,本发明提供了这样一种污泥块破碎装置,包括有顶板等;顶板底部中间设有升降装置,升降装置底部连接有破碎板,顶板正下方设有底板,底板顶部设有升降机构,升降机构顶部连接有破碎箱,破碎箱位于破碎板正下方。本发明达到了当破碎板向下移动时,升降机构带动破碎箱向上移动,从而可以加大破碎力度,对污泥块进行充分地破碎,敲杆下部不断地敲击破碎箱。
摘要附图

权利要求书

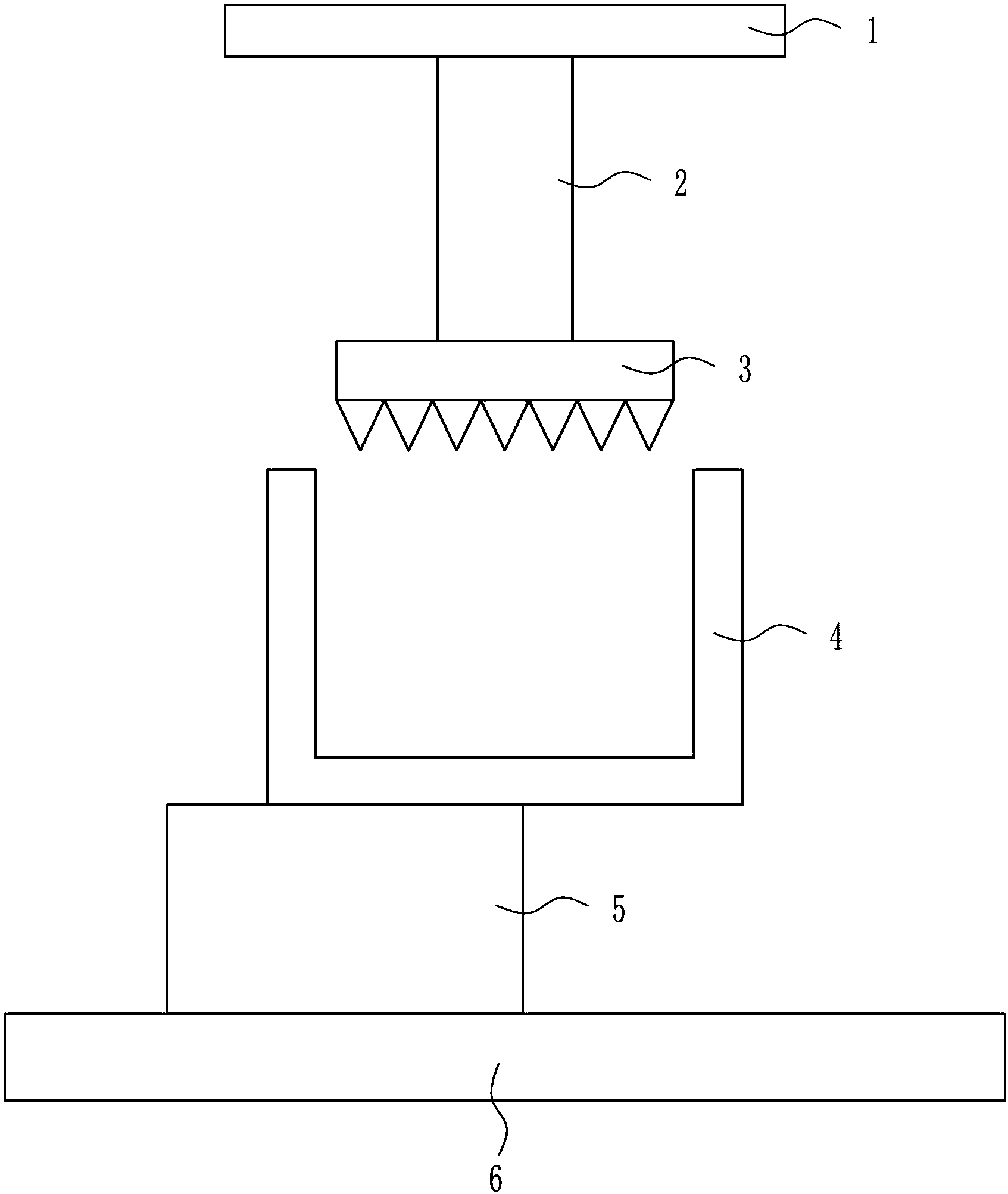

1.一种污泥块破碎装置,其特征在于,包括有顶板(1)、升降装置(2)、破碎板(3)、破碎箱(4)、升降机构(5)和底板(6),顶板(1)底部中间设有升降装置(2),升降装置(2)底部连接有破碎板(3),顶板(1)正下方设有底板(6),底板(6)顶部设有升降机构(5),升降机构(5)顶部连接有破碎箱(4),破碎箱(4)位于破碎板(3)正下方。
2.根据权利要求1所述的一种污泥块破碎装置,其特征在于,升降装置(2)包括有第一支架(201)、第一弹簧(202)、滑轨(203)、滑块(204)、扇形齿轮(205)、第一电机(206)和齿条(207),顶板(1)底部从左到右依次设有第一支架(201)、第一弹簧(202)和滑轨(203),第一支架(201)底部设有第一电机(206),第一电机(206)前侧的输出轴上连接有扇形齿轮(205),滑轨(203)左侧滑动式设有滑块(204),滑块(204)左侧设有齿条(207),齿条(207)与扇形齿轮(205)啮合,齿条(207)顶部与第一弹簧(202)连接,齿条(207)底部与破碎板(3)连接。
3.根据权利要求2所述的一种污泥块破碎装置,其特征在于,升降机构(5)包括有安装箱(501)、弧形板(502)、气缸(503)和升降架(504),底板(6)顶部设有安装箱(501),安装箱(501)顶壁右侧设有通孔(505),安装箱(501)内顶部左侧设有气缸(503),气缸(503)底部转动式设有弧形板(502),弧形板(502)底部与安装箱(501)内底部接触,弧形板(502)顶部右侧转动式设有升降架(504),升降架(504)穿过通孔(505),升降架(504)顶部与破碎箱(4)连接。
4.根据权利要求3所述的一种污泥块破碎装置,其特征在于,还包括有第二支架(7)、平皮带(8)、旋转压杆(9)、旋转轮(10)、轴承座(11)、第一转杆(12)、第一皮带轮(13)、敲杆(14)、支杆(15)、第二弹簧(16)、第二皮带轮(17)和第二转杆(18),顶板(1)底部设有第二支架(7),第二支架(7)位于第一支架(201)左方,第二支架(7)底部设有轴承座(11),轴承座(11)上设有第一转杆(12),第一转杆(12)上设有旋转轮(10)和第一皮带轮(13),旋转轮(10)位于第一皮带轮(13)的前侧,旋转轮(10)上设有旋转压杆(9),第一电机(206)前侧输出轴上设有第二转杆(18),第二转杆(18)上设有第二皮带轮(17),扇形齿轮(205)也设置在第二转杆(18)上,第二皮带轮(17)位于扇形齿轮(205)后侧,第二皮带轮(17)与第一皮带轮(13)之间连接有平皮带(8),破碎箱(4)外左侧设有支杆(15),支杆(15)左侧转动式设有敲杆(14),敲杆(14)右侧底部与破碎箱(4)接触,敲杆(14)与破碎箱(4)接之间连接有第二弹簧(16),第二弹簧(16)位于支杆(15)下方,敲杆(14)左侧上部与旋转压杆(9)接触。
5.根据权利要求4所述的一种污泥块破碎装置,其特征在于,还包括有护板(19)和第三弹簧(20),破碎箱(4)内底部设有第三弹簧(20),第三弹簧(20)顶部设有护板(19),护板(19)与破碎箱(4)配合。
6.根据权利要求5所述的一种污泥块破碎装置,其特征在于,还包括有电动推杆(21)和固定板(22),下方的升降架(504)与上方的升降架(504)转动式连接,下方的升降架(504)与上方的升降架(504)以卡接的方式接触,下方的升降架(504)左侧上部设有固定板(22),固定板(22)顶部左侧转动式设有电动推杆(21),电动推杆(21)右端与上方的升降架(504)转动式连接。
7.根据权利要求6所述的一种污泥块破碎装置,其特征在于,还包括有螺栓(23)、挡板(24)和插杆(25),破碎箱(4)的右壁顶部开有凹槽(27),凹槽(27)内配合设有插杆(25),插杆(25)顶部设有挡板(24),插杆(25)与破碎箱(4)的右壁上部开有螺纹孔(26),螺纹孔(26)内配合设有螺栓(23)。
8.因为顶板(1)材料为不锈钢。
9.因为底板(6)材料为Q235钢。
10.因为第一电机(206)为伺服电机。
说明书
一种污泥块破碎装置
技术领域
本发明涉及一种装置,尤其涉及一种污泥块破碎装置。
背景技术
污水处理厂产生的污泥,通常占污水总量的0.5%至1%,伴随着污水量的增加,污水处理产生的污泥量也随之增加,预计到2015年全国污水处理量将达到550亿吨,脱水污泥产生量3500万吨。目前中国污泥产生量的与日俱增与处理能力严重不足、处理手段严重落后形成尖锐的矛盾,大量的湿污泥随意外运、简单填埋或堆放,致使许多城市“污泥围城”。
随着我国城镇化水平不断提高,污水处理设施建设得到了高速发展,先进污泥处理设备的运用对污泥处理具有很重要的作用,为实现国家的减排目标和水环境改善,做出了巨大贡献,不过污泥处理形势目前还是十分严峻。传统的污泥打散粉碎机都是只能粗略的对污泥进行打散粉碎,很难细致充分的完成对污泥块的打散,为后续加工工序带来不便。
因此亟需研发一种能够细致充分的对污泥块进行破碎的污泥块破碎装置,来解决现有技术中只能粗略的对污泥进行打散的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中只能粗略的对污泥进行打散的缺点,本发明要解决的技术问题是提供一种能够细致充分的对污泥块进行破碎的污泥块破碎装置。
(2)技术方案
为了解决上述技术问题,本发明提供了这样一种污泥块破碎装置,包括有顶板、升降装置、破碎板、破碎箱、升降机构和底板,顶板底部中间设有升降装置,升降装置底部连接有破碎板,顶板正下方设有底板,底板顶部设有升降机构,升降机构顶部连接有破碎箱,破碎箱位于破碎板正下方。
优选地,升降装置包括有第一支架、第一弹簧、滑轨、滑块、扇形齿轮、第一电机和齿条,顶板底部从左到右依次设有第一支架、第一弹簧和滑轨,第一支架底部设有第一电机,第一电机前侧的输出轴上连接有扇形齿轮,滑轨左侧滑动式设有滑块,滑块左侧设有齿条,齿条与扇形齿轮啮合,齿条顶部与第一弹簧连接,齿条底部与破碎板连接。
优选地,升降机构包括有安装箱、弧形板、气缸和升降架,底板顶部设有安装箱,安装箱顶壁右侧设有通孔,安装箱内顶部左侧设有气缸,气缸底部转动式设有弧形板,弧形板底部与安装箱内底部接触,弧形板顶部右侧转动式设有升降架,升降架穿过通孔,升降架顶部与破碎箱连接。
优选地,还包括有第二支架、平皮带、旋转压杆、旋转轮、轴承座、第一转杆、第一皮带轮、敲杆、支杆、第二弹簧、第二皮带轮和第二转杆,顶板底部设有第二支架,第二支架位于第一支架左方,第二支架底部设有轴承座,轴承座上设有第一转杆,第一转杆上设有旋转轮和第一皮带轮,旋转轮位于第一皮带轮的前侧,旋转轮上设有旋转压杆,第一电机前侧输出轴上设有第二转杆,第二转杆上设有第二皮带轮,扇形齿轮也设置在第二转杆上,第二皮带轮位于扇形齿轮后侧,第二皮带轮与第一皮带轮之间连接有平皮带,破碎箱外左侧设有支杆,支杆左侧转动式设有敲杆,敲杆右侧底部与破碎箱接触,敲杆与破碎箱接之间连接有第二弹簧,第二弹簧位于支杆下方,敲杆左侧上部与旋转压杆接触。
优选地,还包括有护板和第三弹簧,破碎箱内底部设有第三弹簧,第三弹簧顶部设有护板,护板与破碎箱配合。
优选地,还包括有电动推杆和固定板,下方的升降架与上方的升降架转动式连接,下方的升降架与上方的升降架以卡接的方式接触,下方的升降架左侧上部设有固定板,固定板顶部左侧转动式设有电动推杆,电动推杆右端与上方的升降架转动式连接。
优选地,还包括有螺栓、挡板和插杆,破碎箱的右壁顶部开有凹槽,凹槽内配合设有插杆,插杆顶部设有挡板,插杆与破碎箱的右壁上部开有螺纹孔,螺纹孔内配合设有螺栓。
因为顶板材料为不锈钢。
因为底板材料为Q235钢。
因为第一电机为伺服电机。
工作原理:当工作人员需要对污泥块进行破碎时,将需要破碎的污泥块送入破碎箱内,启动升降装置,带动破碎板上下移动,从而对污泥块进行破碎,同时启动升降机构,当破碎板向下移动时,升降机构带动破碎箱向上移动,从而可以加大破碎力度,对污泥块进行充分地破碎,当破碎板向上移动时,升降机构带动破碎箱向下移动,当污泥块破碎完后,且破碎板和破碎箱复位,关闭升降装置和升降机构。
因为升降装置包括有第一支架、第一弹簧、滑轨、滑块、扇形齿轮、第一电机和齿条,顶板底部从左到右依次设有第一支架、第一弹簧和滑轨,第一支架底部设有第一电机,第一电机前侧的输出轴上连接有扇形齿轮,滑轨左侧滑动式设有滑块,滑块左侧设有齿条,齿条与扇形齿轮啮合,齿条顶部与第一弹簧连接,齿条底部与破碎板连接,当人们需要启动升降装置,启动第一电机逆时针旋转,带动扇形齿轮逆时针旋转,当扇形齿轮与齿条处于啮合状态时,带动齿条向上移动,带动破碎板向上移动,第一弹簧起到缓冲作用,防止齿条向上移动时损坏顶板,当扇形齿轮与齿条处于分离状态时,在破碎板与齿条的重力作用下,破碎板与齿条向下移动,第一电机不断地逆时针旋转,破碎板不断上下移动,从而破碎板对污泥块进行破碎。
因为升降机构包括有安装箱、弧形板、气缸和升降架,底板顶部设有安装箱,安装箱顶壁右侧设有通孔,安装箱内顶部左侧设有气缸,气缸底部转动式设有弧形板,弧形板底部与安装箱内底部接触,弧形板顶部右侧转动式设有升降架,升降架穿过通孔,升降架顶部与破碎箱连接,当需要启动升降机构时,启动气缸不断地交替伸长和缩短,带动弧形板左右摆动,带动升降架上下移动,带动破碎箱上下移动,从而可以对污泥块进行充分地破碎。
因为还包括有第二支架、平皮带、旋转压杆、旋转轮、轴承座、第一转杆、第一皮带轮、敲杆、支杆、第二弹簧、第二皮带轮和第二转杆,顶板底部设有第二支架,第二支架位于第一支架左方,第二支架底部设有轴承座,轴承座上设有第一转杆,第一转杆上设有旋转轮和第一皮带轮,旋转轮位于第一皮带轮的前侧,旋转轮上设有旋转压杆,第一电机前侧输出轴上设有第二转杆,第二转杆上设有第二皮带轮,扇形齿轮也设置在第二转杆上,第二皮带轮位于扇形齿轮后侧,第二皮带轮与第一皮带轮之间连接有平皮带,破碎箱外左侧设有支杆,支杆左侧转动式设有敲杆,敲杆右侧底部与破碎箱接触,敲杆与破碎箱接之间连接有第二弹簧,第二弹簧位于支杆下方,敲杆左侧上部与旋转压杆接触,当第一电机不断地逆时针旋转时,带动第二转杆不断地逆时针旋转,带动第二皮带轮和扇形齿轮不断地逆时针旋转,第二皮带轮通过平皮带带动第一皮带轮不断地逆时针旋转,带动第一转杆不断地逆时针旋转,带动旋转轮不断地逆时针旋转,带动旋转压杆不断地逆时针旋转,当压杆向右挤压敲杆的上部时,第二弹簧处于拉伸状态,当压杆远离敲杆的上部时,在第二弹簧的弹力作用下,敲杆下部敲击破碎箱,压杆不断地逆时针旋转,敲杆下部不断地敲击破碎箱,从而可以将粘在破碎箱内壁的污泥敲落,从而使污泥难以粘在破碎箱内壁,对破碎箱起到一定的清洁作用,提高本装置的实用性,同时节省人们清除粘在破碎箱内壁上的污泥的时间,节省人们的时间和精力,提高人们的工作效率。
因为还包括有护板和第三弹簧,破碎箱内底部设有第三弹簧,第三弹簧顶部设有护板,护板与破碎箱配合,当破碎板对破碎箱内的污泥块进行破碎时,破碎板对破碎箱内底部形成较大的冲击力,从而容易损坏破碎箱,所以第三弹簧起到缓冲作用,护板可以保护破碎箱,使破碎箱不易损坏,同时又不影响污泥块的破碎效果。
因为还包括有电动推杆和固定板,下方的升降架与上方的升降架转动式连接,下方的升降架与上方的升降架以卡接的方式接触,下方的升降架左侧上部设有固定板,固定板顶部左侧转动式设有电动推杆,电动推杆右端与上方的升降架转动式连接,当污泥块破碎完毕后,人们需要将破碎箱内的污泥取出时,启动电动推杆伸长,带动升降架向右转动,带动破碎箱向右转动,从而将破碎箱内的污泥倒出,当倒完,启动电动推杆缩短,当破碎箱复位,关闭电动推杆,从而有利于节省人们的时间和精力,方便与人们。
因为还包括有螺栓、挡板和插杆,破碎箱的右壁顶部开有凹槽,凹槽内配合设有插杆,插杆顶部设有挡板,插杆与破碎箱的右壁上部开有螺纹孔,螺纹孔内配合设有螺栓,当污泥块破碎完毕后,人们需要将破碎箱内的污泥取出时,为了更加方便人们将破碎箱内的污泥取出,同时可以将螺栓拧出,将挡板取下,从而更有利于人们对倒出破碎箱内的污泥块,倒完后,使挡板复位,拧回螺栓,从而固定挡板。
因为顶板材料为不锈钢,所以不锈钢耐腐蚀性和耐酸性强,可延长装置的使用寿命。
因为底板材料为Q235钢,所以Q235钢硬度高,不容易变形,使装置的使用寿命更长。
因为第一电机为伺服电机,所以抗过载能力强,高速性能好,能精准控制其转速。
(3)有益效果
本发明达到了当破碎板向下移动时,升降机构带动破碎箱向上移动,从而可以加大破碎力度,对污泥块进行充分地破碎,敲杆下部不断地敲击破碎箱,从而可以将粘在破碎箱内壁的污泥敲落,从而使污泥难以粘在破碎箱内壁,对破碎箱起到一定的清洁作用,提高本装置的实用性,同时节省人们清除粘在破碎箱内壁上的污泥的时间,节省人们的精力,提高人们的工作效率,第三弹簧起到缓冲作用,护板可以保护破碎箱,使破碎箱不易损坏,同时又不影响污泥块的破碎效果的效果。
