申请日2017.06.07
公开(公告)日2017.09.08
IPC分类号C02F7/00; C02F3/02
摘要
本发明提供了一种污水净化处理装置，涉及污水净化设施领域，包括池体、曝气管和风机，池体用于盛装污水，池体的顶端为开口端，曝气管的一端与风机连接，曝气管的另一端从开口端插入池体内，曝气管的侧壁开设有位于池体内的液面以下的出气孔，出气孔用于产生使池体内的污水旋转的气流。开启风机之后空气从曝气管的出气孔吹出，使污水在池体内转动，可以增加空气中的氧气融入污水的效率，从而增强需氧微生物对有机物的降解作用;并且污水在旋转的时候带动污水内部的砂粒旋转，可以增加各砂粒之间相互碰撞的几率，使得砂粒上附着的有机物质在碰撞的过程中被分离得更加彻底。
权利要求书

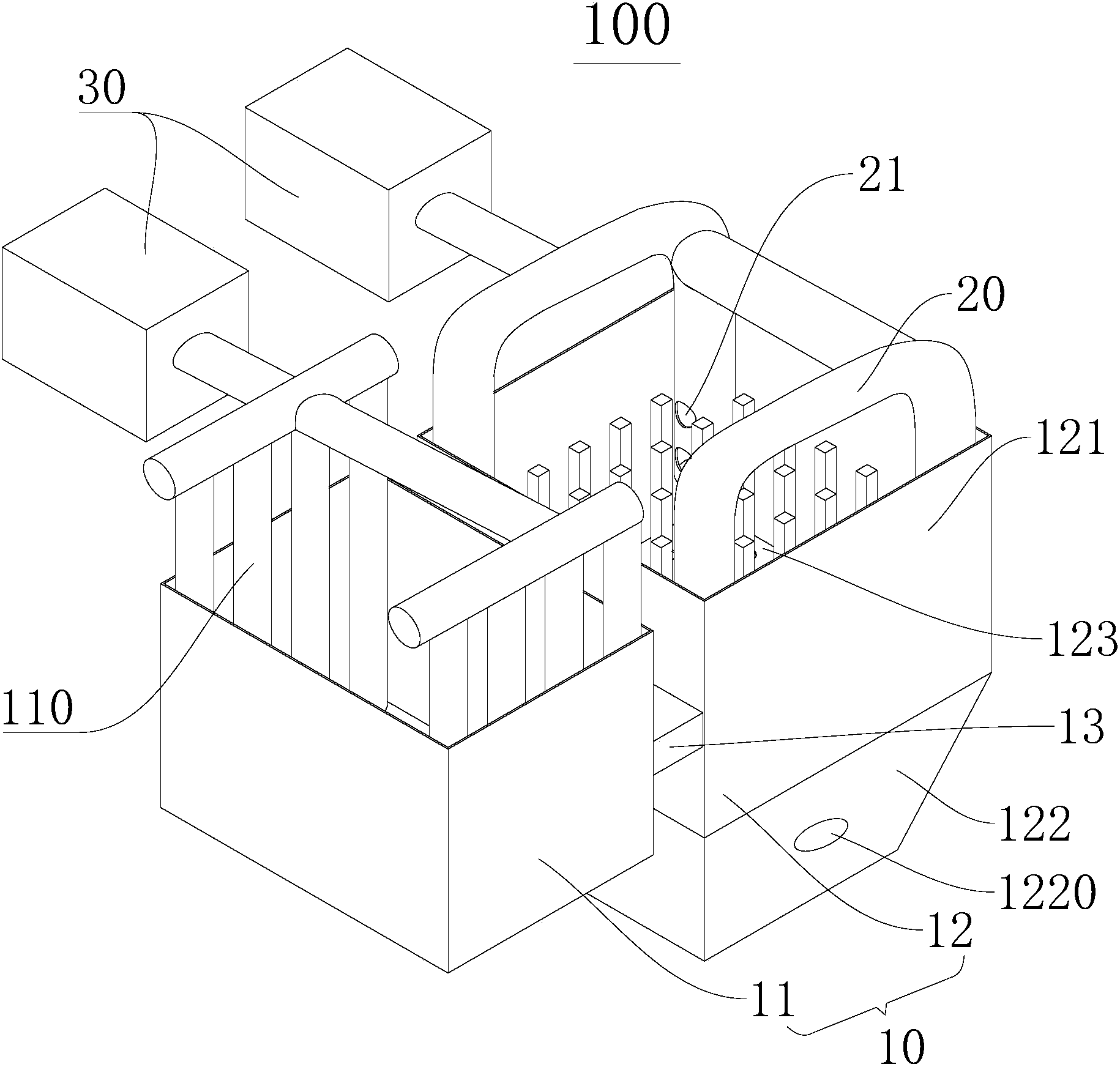

1.一种污水净化处理装置(100)，其特征在于，包括池体(10)、曝气管(20)和风机(30)，池体(10)用于盛装污水，池体(10)的顶端为开口端，曝气管(20)的一端与风机(30)连接，曝气管(20)的另一端从开口端插入池体(10)内，曝气管(20)的侧壁(120)开设有位于池体(10)内的液面以下的出气孔(21)，出气孔(21)用于产生使池体(10)内的污水旋转的气流。
2.根据权利要求1所述的污水净化处理装置(100)，其特征在于，曝气管(20)的数量为多根，多根曝气管(20)周向设置于池体(10)的内表面，且多根曝气管(20)的出气孔(21)的排气方向(22)沿顺时针或者逆时针方向依次分布。
3.根据权利要求1所述的污水净化处理装置(100)，其特征在于，池体(10)内设置有横向分布的隔板(123)，隔板(123)将池体(10)分隔为氧化池(121)和沉砂池(122)，氧化池(121)位于沉砂池(122)的上端，隔板(123)上开设有将多个氧化池(121)和沉砂池(122)连通的通孔(124)。
4.根据权利要求3所述的污水净化处理装置(100)，其特征在于，隔板(123)朝向远离开口端的一端凹陷，隔板(123)的靠近开口端的一侧设置有多根均匀分布的挡条(125)。
5.根据权利要求3所述的污水净化处理装置(100)，其特征在于，沉砂池(122)的截面面积从靠近氧化池(121)的一端向远离氧化池(121)的一端逐渐减小，沉砂池(122)的侧壁(120)开设有排砂孔(1220)。
说明书
污水净化处理装置
技术领域
本发明主要涉及污水净化设施领域，具体而言，涉及一种污水净化处理装置。
背景技术
废水中常常含有许多砂石，在进行污水处理时，需要先进行曝气沉砂。由于曝气作用，废水中有机颗粒经常处于悬浮状态，砂粒互相摩擦并承受曝气的剪切力，砂粒上附着的有机污染物能够去除，有利于取得较为纯净的砂粒。在水中曝气可脱臭、改善水质，有利于后续处理，还可起到预曝气作用。
普通沉砂池对砂石和有机物的分离效果不明显，截留的沉砂中夹杂有15%的有机物，使沉砂的后续处理难度增加。
中国专利：《一种用于污水处理的曝气沉砂池》(授权公告号：CN205796642U)公开了一种设置有弧形白钢挡板结构的沉砂池，该沉砂池的砂水经洗砂泵排出时能够在白钢挡板处形成漩涡流，能够随水流带走泥砂果壳等杂物，但是其对砂石和有机物的分离效果没有促进作用。
发明内容
本发明的目的在于提供一种污水净化处理装置，使上述的问题得到有效改善。
本发明是这样实现的：
基于上述目的，本发明的实施例提供了一种污水净化处理装置，包括池体、曝气管和风机，池体用于盛装污水，池体的顶端为开口端，曝气管的一端与风机连接，曝气管的另一端从开口端插入池体内，曝气管的侧壁开设有位于池体内的液面以下的出气孔，出气孔用于产生使池体内的污水旋转的气流。
在本发明的可选实施例中，曝气管的数量为多根，多根曝气管周向设置于池体的内表面，且多根曝气管的出气孔的排气方向沿顺时针或者逆时针方向依次分布。
在本发明的可选实施例中，池体内设置有横向分布的隔板，隔板将池体分隔为氧化池和沉砂池，氧化池位于沉砂池的上端，隔板开设有将多个氧化池和沉砂池连通的通孔。
在本发明的可选实施例中，隔板朝向远离开口端的一端凹陷，隔板的靠近开口端的一侧设置有多根均匀分布的挡条。
在本发明的可选实施例中，沉砂池的截面面积从靠近氧化池的一端向远离氧化池的一端逐渐减小，沉砂池的侧壁开设有排砂孔。
与现有技术相比，本发明的有益效果是：
本发明的实施例提供的污水净化处理装置，包括池体、曝气管和风机，曝气管的侧壁开设了出气孔，而出气孔设置在池体内的液面以下，开启风机之后空气从曝气管的出气孔吹出，使污水在池体内转动，可以增加空气中的氧气融入污水的效率，从而增强需氧微生物对有机物的降解作用;并且污水在旋转的时候带动污水内部的砂粒旋转，可以增加各砂粒之间相互碰撞的几率，使得砂粒上附着的有机物质在碰撞的过程中被分离得更加彻底。
