沉淀污水方法

发布时间:2017-12-16 16:19:12  中国污水处理工程网

  申请日2017.06.05

  公开(公告)日2017.09.19

  IPC分类号B01D21/01; B01D21/02; B01D36/04; C02F1/52

  摘要

  本发明公开了一种多级沉淀污水处理装置及其沉淀方法,该装置在一级沉淀池中设置三角过滤架,三角过滤架的右侧倾斜面设有进水孔,三角过滤架中设有沉淀空间,三角过滤架的左侧倾斜面设有出水孔,三角过滤架的内侧活动连接有挡板,二级沉淀池中设有密封板,密封板之间设有过滤箱,过滤箱的顶部设有第一过滤板。该沉淀方法包括:(a)排污装置倾斜角度调节;(b)污水初沉淀;(c)集水箱对污水进行微生物处理;(d)净水再沉淀。本发明采用一级沉淀池和二级沉淀池进行多次沉淀,对颗粒物与水进行多次分离,经过过程沉淀后的清水可用于生活用水,提高了颗粒物与水分离效果,而且沉淀效率高,分离冲击作用小,安全性高。

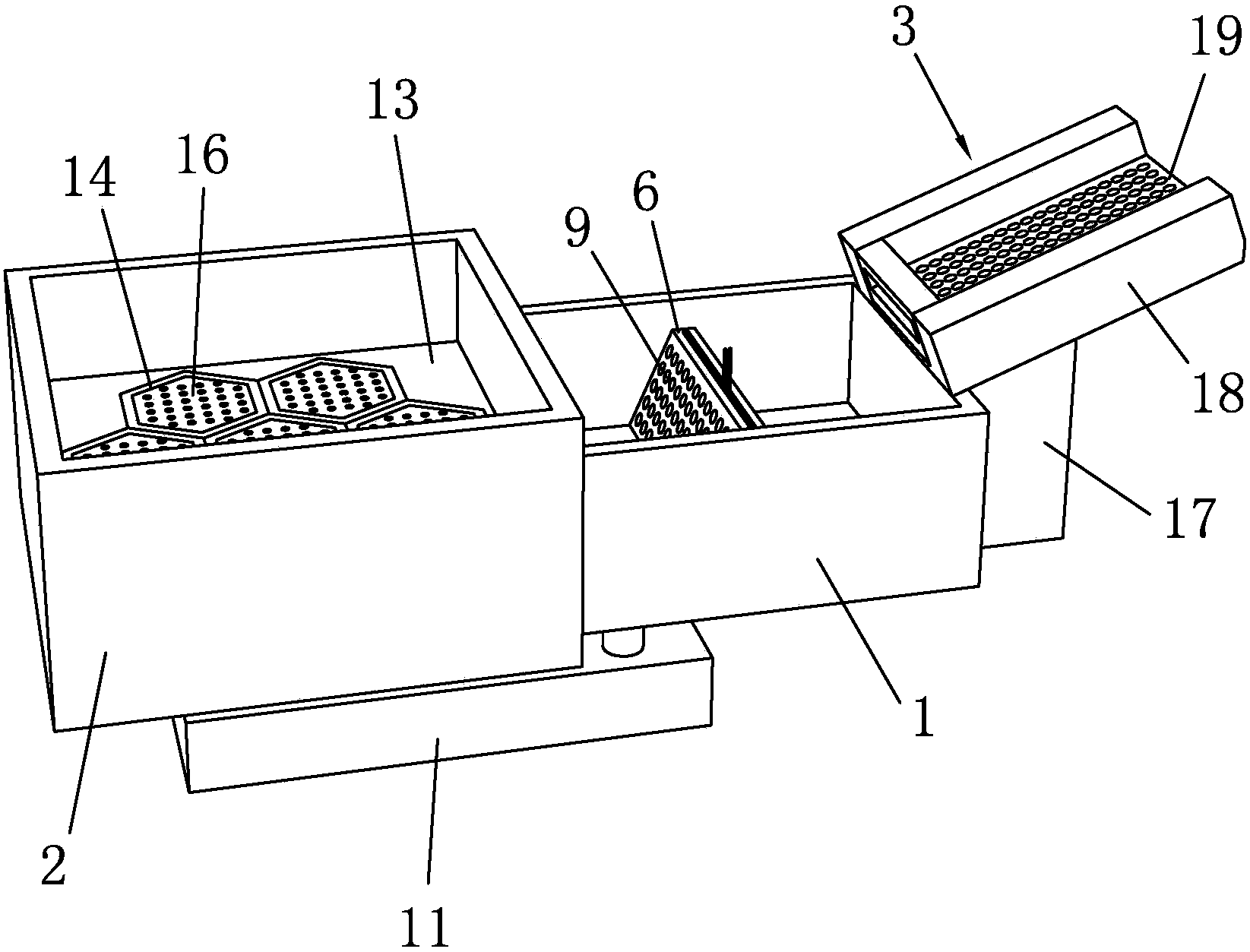

  摘要附图



  权利要求书

  1.一种多级沉淀污水处理装置,包括一级沉淀池和二级沉淀池,其特征在于:所述一级沉淀池的上方倾斜设有排污装置,所述一级沉淀池的底部设有排泥口和出水管,所述一级沉淀池中设有三角过滤架,所述三角过滤架与所述一级沉淀池的内壁密封连接,所述三角过滤架的右侧倾斜面设有进水孔,所述进水孔均匀分布于所述三角过滤架的右侧倾斜面的上半部,所述进水孔设于所述排泥口一侧,所述三角过滤架中设有沉淀空间,所述沉淀空间与所述进水孔连通,所述三角过滤架的左侧倾斜面设有出水孔,所述出水孔与所述沉淀空间连通,所述出水孔均匀分布于所述三角过滤架的左侧倾斜面,所述出水孔设于所述出水管的一侧,所述三角过滤架的内侧活动连接有两块挡板,两块所述挡板分别设于所述进水孔和所述出水孔处;所述出水管连接有集水箱,所述二级沉淀池的底部设有进水管,所述进水管连接所述集水箱,所述二级沉淀池中设有密封板,所述密封板之间设有过滤箱,所述过滤箱的横截面积为六边形,相邻两个所述过滤箱相互拼接,所述过滤箱的侧面设有通孔,所述过滤箱的顶部设有第一过滤板。

  2.根据权利要求1所述的一种多级沉淀污水处理装置,其特征在于:所述排污装置包括支撑台、固定框架和第二过滤板,所述固定框架的端部设有出水通道,所述出水通道与所述第二过滤板连接,所述第二过滤板与所述固定框架之间形成排泥空间。

  3.根据权利要求1所述的一种多级沉淀污水处理装置,其特征在于:所述进水孔的孔径小于所述出水孔的孔径。

  4.根据权利要求1所述的一种多级沉淀污水处理装置,其特征在于:所述挡板的顶端设有牵引绳。

  5.根据权利要求1所述的一种多级沉淀污水处理装置,其特征在于:所述一级沉淀池中添加有絮凝剂,所述絮凝剂分布于所述三角过滤架的右侧倾斜面与所述一级沉淀池的内壁之间空间中。

  6.根据权利要求1所述的一种多级沉淀污水处理装置,其特征在于:所述第一过滤板的顶面铺设有滤布。

  7.一种基于权利要求1所述的多级沉淀污水处理装置的沉淀方法,其特征在于包括如下步骤:

  (a)排污装置倾斜角度调节:将排污装置的出水通道朝向一级沉淀池,再在出水通道处焊接一块金属挡片,接着将水管搁置在排污装置,排污装置对水进行预排,再在支撑台与固定框架之间垫入垫块,增设的垫块的厚度逐渐减小,保持第二过滤板倾斜,当排污装置中的水面恰好达到出水通道的内壁处时,停止排放水,记录预排水的流速,然后将叠加的垫块相互焊接,再将上层的垫块与固定框架焊接固定,将上层的垫块与支撑台焊接固定;

  (b)污水初沉淀:先将污水管放置在排污装置,控制预设的流速排放污水,同时关闭一级沉淀池底部的排泥口,污水从出水通道进入到一级沉淀池中,当一级沉淀池中的污水面超过三角过滤架的最上层进水孔2-4cm时,停止污水排放,然后向一级沉淀池中增加絮凝剂,再对一级沉淀池进行搅拌作用,然后静置10-15min,再将三角过滤架中处于右侧的挡板移出,静置后的污水通过进水孔进入到三角过滤架中的沉淀空间中,当一级沉淀池中的污水面低于三角过滤架的最下层进水孔2-4cm时,将挡板移入到三角过滤架右侧内壁处,继续排放污水,按照上述操作循环五次后,对三角过滤架中的沉淀空间中的污水静置2-3min,完成污水初沉淀,然后将三角过滤架中处于左侧的挡板移出,同时打开一级沉淀池底部的出水管的阀门,将三角过滤架中沉淀空间中沉淀后的污水通过出水管排入到集水箱中;

  (c)集水箱对污水进行微生物处理,得到净水;

  (d)净水再沉淀:先在第一过滤板的顶面铺设滤布,滤布按照过滤箱的顶部的第一过滤板拼接位置进行裁剪铺设,再开启集水箱的出液口,集水箱中的净水通过进水管从下往上通入到二级沉淀池中,当二级沉淀池中净水到达第一过滤板的顶面处时,停止集水箱排放净水,对二级沉淀池静置10-15min,然后再次开启集水箱的出液口,当二级沉淀池中净水到达二级沉淀池的顶面时,停止集水箱排放净水,对二级沉淀池静置5min,对二级沉淀池中的净水进行再次利用。

  8.根据权利要求7所述的一种多级沉淀污水处理装置的沉淀方法,其特征在于:过滤箱相互拼接的具体操作为先逐个将第一过滤板焊接到过滤箱的顶部,保持第一过滤板的顶面与过滤箱的顶面齐平,然后将过滤箱相互拼接,在相邻两个过滤箱之间的对接处进行焊接,相邻两个过滤箱内侧的通孔相互连通,然后将拼接后的过滤箱中外侧的通孔用橡皮塞塞紧,再制作内壁能与过滤箱的外壁相匹配的密封板,将两块密封板卡在过滤箱的外壁处,保持密封板的顶面与过滤箱的顶面齐平,然后将密封板与二级沉淀池接触部位进行焊接,将过滤箱整体安装到二级沉淀池中。

  说明书

  一种多级沉淀污水处理装置及其沉淀方法

  技术领域

  本发明属于污水沉淀技术领域,具体涉及一种多级沉淀污水处理装置及其沉淀方法。

  背景技术

  随着我国经济的发展和生活水平的不断提高,城市污水引起的环境污染日趋加重。目前,我国城市污水排放量不断增加,城市污水的处理回收显得尤为重要。

  城市污水主要包括生活污水和工业污水,城市污水回收指的是,生活和工业污水经过处理后,作为工业、农业或市政用水的水源。城市污水中含有污染物质的水量仅占整个污水量的0.1%,其余绝大部分是可用清水,而且城市污水就近可得。水量稳定、易于收集,污水处理技术也比较成熟,将城市污水经常规处理后回收再用于工业是完全可行的。尽管我国水资源十分短缺,但长期以来,城市污水回用一直发展缓慢,水价过低和体制问题是主要阻碍,这种情况下,污水回收就显得尤为重要。

  目前采用微生物处理的方法对生活污水进行处理,并得到了广泛的应用。该工艺克服了处理效率低、易发生污泥膨胀的缺点,具有运行管理简便,挂膜、培菌容易,耐冲击负荷,适应性强等优点,而且受温度变化的影响较小,对周围的环境影响较小,采用微孔曝气,氧利用率高。在微生物处理过程中,需要对污水进行物理沉淀,实现净水中的颗粒物与水分离,但是在现有的沉淀过程中,分离的颗粒物容易堵住分离孔,降低沉淀效率,而且颗粒物与水分离效果一般。

  发明内容

  本发明目的在于解决现有技术中存在的上述技术问题,提供一种多级沉淀污水处理装置及其沉淀方法,采用一级沉淀池和二级沉淀池进行多次沉淀,对颗粒物与水进行多次分离,一级沉淀池对污水进行初沉淀,将初沉淀后上层污水进行排放,避免初沉淀后的杂质堵住出水孔,使得大颗粒杂质沉积在一级沉淀池的底部,再采用三角过滤架中内侧的两块挡板相互配合移动,对三角过滤架的沉淀空间中污水进行第二次沉淀,将小颗粒杂质沉积在三角过滤架中,然后当二级沉淀池中净水到达第一过滤板的顶面处时,进行第三次沉淀,杂质在自身重力下,沉积在二级沉淀池的底部,防止杂质对第一过滤板的滤孔堵住,当二级沉淀池中净水到达二级沉淀池的顶面时,进行第四次沉淀,经过过程沉淀后的清水可用于生活用水,提高了颗粒物与水分离效果,而且沉淀效率高,分离冲击作用小,安全性高。

  为了解决上述技术问题,本发明采用如下技术方案:

  一种多级沉淀污水处理装置,包括一级沉淀池和二级沉淀池,其特征在于:一级沉淀池的上方倾斜设有排污装置,一级沉淀池的底部设有排泥口和出水管,一级沉淀池中设有三角过滤架,三角过滤架与一级沉淀池的内壁密封连接,三角过滤架的右侧倾斜面设有进水孔,进水孔均匀分布于三角过滤架的右侧倾斜面的上半部,进水孔设于排泥口一侧,三角过滤架中设有沉淀空间,沉淀空间与进水孔连通,三角过滤架的左侧倾斜面设有出水孔,出水孔与沉淀空间连通,出水孔均匀分布于三角过滤架的左侧倾斜面,出水孔设于出水管的一侧,三角过滤架的内侧活动连接有两块挡板,两块挡板分别设于进水孔和出水孔处;出水管连接有集水箱,二级沉淀池的底部设有进水管,进水管连接集水箱,二级沉淀池中设有密封板,密封板之间设有过滤箱,过滤箱的横截面积为六边形,相邻两个过滤箱相互拼接,过滤箱的侧面设有通孔,过滤箱的顶部设有第一过滤板。

  进一步,排污装置包括支撑台、固定框架和第二过滤板,固定框架的端部设有出水通道,出水通道与第二过滤板连接,第二过滤板与固定框架之间形成排泥空间,可对污水进行过滤处理。

  进一步,进水孔的孔径小于出水孔的孔径,起到过滤大颗粒杂质的效果,可将大颗粒杂质沉积在一级沉淀池的底部。

  进一步,挡板的顶端设有牵引绳,便于移动挡板。

  进一步,一级沉淀池中添加有絮凝剂,絮凝剂分布于三角过滤架的右侧倾斜面与一级沉淀池的内壁之间空间中,对颗粒物进行相互作用,提高过滤效果。

  进一步,第一过滤板的顶面铺设有滤布,挡住杂质,提高过滤效果。

  一种多级沉淀污水处理装置的沉淀方法,其特征在于包括如下步骤:

  (a)排污装置倾斜角度调节:将排污装置的出水通道朝向一级沉淀池,再在出水通道处焊接一块金属挡片,接着将水管搁置在排污装置,排污装置对水进行预排,再在支撑台与固定框架之间垫入垫块,增设的垫块的厚度逐渐减小,保持第二过滤板倾斜,当排污装置中的水面恰好达到出水通道的内壁处时,停止排放水,记录预排水的流速,然后将叠加的垫块相互焊接,再将上层的垫块与固定框架焊接固定,将上层的垫块与支撑台焊接固定;

  (b)污水初沉淀:先将污水管放置在排污装置,控制预设的流速排放污水,同时关闭一级沉淀池底部的排泥口,污水从出水通道进入到一级沉淀池中,当一级沉淀池中的污水面超过三角过滤架的最上层进水孔2-4cm时,停止污水排放,然后向一级沉淀池中增加絮凝剂,再对一级沉淀池进行搅拌作用,然后静置10-15min,再将三角过滤架中处于右侧的挡板移出,静置后的污水通过进水孔进入到三角过滤架中的沉淀空间中,当一级沉淀池中的污水面低于三角过滤架的最下层进水孔2-4cm时,将挡板移入到三角过滤架右侧内壁处,继续排放污水,按照上述操作循环五次后,对三角过滤架中的沉淀空间中的污水静置2-3min,完成污水初沉淀,然后将三角过滤架中处于左侧的挡板移出,同时打开一级沉淀池底部的出水管的阀门,将三角过滤架中沉淀空间中沉淀后的污水通过出水管排入到集水箱中;

  (c)集水箱对污水进行微生物处理,得到净水;

  (d)净水再沉淀:先在第一过滤板的顶面铺设滤布,滤布按照过滤箱的顶部的第一过滤板拼接位置进行裁剪铺设,再开启集水箱的出液口,集水箱中的净水通过进水管从下往上通入到二级沉淀池中,当二级沉淀池中净水到达第一过滤板的顶面处时,停止集水箱排放净水,对二级沉淀池静置10-15min,然后再次开启集水箱的出液口,当二级沉淀池中净水到达二级沉淀池的顶面时,停止集水箱排放净水,对二级沉淀池静置5min,对二级沉淀池中的净水进行再次利用。

  进一步,过滤箱相互拼接的具体操作为先逐个将第一过滤板焊接到过滤箱的顶部,保持第一过滤板的顶面与过滤箱的顶面齐平,然后将过滤箱相互拼接,在相邻两个过滤箱之间的对接处进行焊接,相邻两个过滤箱内侧的通孔相互连通,然后将拼接后的过滤箱中外侧的通孔用橡皮塞塞紧,再制作内壁能与过滤箱的外壁相匹配的密封板,将两块密封板卡在过滤箱的外壁处,保持密封板的顶面与过滤箱的顶面齐平,然后将密封板与二级沉淀池接触部位进行焊接,将过滤箱整体安装到二级沉淀池中。有利于过滤箱的底部相互连通,提高第一过滤板的过滤效果。

  本发明由于采用了上述技术方案,具有以下有益效果:

  本发明采用一级沉淀池和二级沉淀池进行多次沉淀,对颗粒物与水进行多次分离。一级沉淀池对污水进行初沉淀时,可采用絮凝剂对杂质进行相互作用,提高沉淀速度,当一级沉淀池中的污水面超过三角过滤架的最上层进水孔2-4cm时,停止污水排放,静置10-15min,将三角过滤架中处于右侧的挡板移出,静置后的污水通过进水孔进入到三角过滤架中的沉淀空间中,当一级沉淀池中的污水面低于三角过滤架的最下层进水孔2-4cm时,将挡板移入到三角过滤架右侧内壁处,继续排放污水,按照上述操作循环五次后,对三角过滤架中的沉淀空间中的污水静置2-3min,完成污水初沉淀,这样可将初沉淀后上层污水进行排放,避免初沉淀后的杂质堵住出水孔,使得大颗粒杂质沉积在一级沉淀池的底部,通过三角过滤架中内侧的两块挡板相互配合移动,对三角过滤架的沉淀空间中污水进行第二次沉淀,将小颗粒杂质沉积在三角过滤架中。二级沉淀池对净水进行沉淀时,当二级沉淀池中净水到达第一过滤板的顶面处时,停止集水箱排放净水,对二级沉淀池静置10-15min,进行第三次沉淀,杂质在自身重力下,沉积在二级沉淀池的底部,防止杂质对第一过滤板的滤孔堵住。当二级沉淀池中净水到达二级沉淀池的顶面时,停止集水箱排放净水,对二级沉淀池静置5min,进行第四次沉淀,经过过程沉淀后的清水可用于生活用水,提高了颗粒物与水分离效果,而且沉淀效率高,分离冲击作用小,安全性高。
