多功能反渗透水处理设备

发布时间:2017-12-16 16:20:56  中国污水处理工程网

  申请日2017.05.23

  公开(公告)日2017.07.21

  IPC分类号C02F1/44; B01D61/12; C02F103/04

  摘要

  本发明涉及水处理设备领域,尤其是一种多功能反渗透水处理设备。它包括一第一泵体,所述第一泵体的进水口通过管道与外部源水端相连,所述第一泵体的出水口通过管道与一辅助净化部件相连,在第一泵体与辅助净化部件之间的管道上设有一进水电导率传感器,在辅助净化部件与第二泵体之间的管道上设有一进水电磁阀,在进水电磁阀与第二泵体之间的管道上设有一清洗单元,在第二泵体的出水端通过净水总管连接一由若干个反渗透部件组成的净水机组,在第二泵体与净水机组之间的管道上设有一净水总阀门。它结构简单,设计合理,操作简单,水处理效果好,产水量可调,更有效地满足人们的需求,解决了现有技术中存在的问题。

  权利要求书

  1.一种多功能反渗透水处理设备,其特征在于:包括一第一泵体,所述第一泵体的进水口通过管道与外部源水端相连,所述第一泵体的出水口通过管道与一辅助净化部件相连,在第一泵体与辅助净化部件之间的管道上设有一进水电导率传感器,所述辅助净化部件通过管道与一第二泵体相连,在第二泵体的出水端通过净水总管连接一由若干个反渗透部件组成的净水机组,在第二泵体与净水机组之间的管道上设有一净水总阀门,所述各反渗透部件的进水端通过支管管道与净水总管相连,在各支管管道上依次设有一支路进水阀门、进水压力表,所述净水机组的纯水出水端通过管道与纯水流量装置相连,所述净水机组的浓水出水端通过管道与浓水流量装置相连;所述第一泵体、进水电导率传感器、高压水泵、进水电磁阀分别通过导线与外部控制装置相连。

  2.根据权利要求1所述的一种多功能反渗透水处理设备,其特征在于:所述反渗透部件包括一反渗透膜膜壳,在反渗透膜膜壳内装设一反渗透膜,在反渗透膜膜壳的出水端分别设有一纯水出水口、浓水出水口。

  3.根据权利要求1或2所述的一种多功能反渗透水处理设备,其特征在于:所述各纯水出水口共同组成净水机组的纯水出水端,所述各浓水出水口共同组成净水机组的浓水出水端。

  4.根据权利要求3所述的一种多功能反渗透水处理设备,其特征在于:所述纯水流量装置由若干个纯水流量计组成;所述浓水流量装置由若干个浓水流量计组成。

  5.根据权利要求4所述的一种多功能反渗透水处理设备,其特征在于:各纯水出水口分别通过管道与纯水流量装置的各纯水流量计相连,各浓水出水口分别通过管道与浓水流量装置的各浓水流量计相连,在各纯水出水口与其对应的纯水流量计之间的管道上分别设有一纯水电导率传感器,在各浓水出水口与其对应的浓水流量计之间的管道上分别依次设有一浓水压力表、浓水流量调节阀门,所述各纯水流量计分别通过管道与外部用水管道相连,所述各浓水流量计分别通过管道与外部排水管道相连;各纯水电导率传感器分别通过导线与外部控制装置相连。

  6.根据权利要求5所述的一种多功能反渗透水处理设备,其特征在于:所述清洗单元包括一旁通清洗管道,所述旁通清洗管道的进水端连接在进水电磁阀与第二泵体之间的管道上,所述旁通清洗管道的出水端连接在净水总阀门外侧的净水总管上,在旁通清洗管道上依次设有一旁通阀门、高压水压压力传感器。

  7.根据权利要求6所述的一种多功能反渗透水处理设备,其特征在于:在辅助净化部件的顶部设有一辅助净化部件压力表,所述辅助净化部件为精密过滤器。

  8.根据权利要求7所述的一种多功能反渗透水处理设备,其特征在于:在进水电磁阀与第二泵体之间的管道上依次设有一低压保护单元,所述低压保护单元包括依次设置在进水阀门与第二泵体之间的管道上的低压水压压力传感器与低压检测压力表。

  说明书

  一种多功能反渗透水处理设备

  技术领域:

  本发明涉及水处理设备领域,尤其是一种多功能反渗透水处理设备。

  背景技术:

  反渗透技术是一种高效节能技术,它依靠压力推动将水和离子分离,从而达到纯化和浓缩的目的。该过程无相变,一般不需加热、能耗低,具有运行成本低,无污染,操作方便运行可靠,产水水质高等诸多优点,目前已得到了广泛的应用,反渗透技术已成为现代工业中首选的水处理技术,因此现在在对一些含杂质较多的水进行净化处理时通常采用反渗透水处理设备来进行净化后作生产、生活用水使用。在反渗透处理的过程中反渗透膜作为其主要的工作部件在实现水净化处理的过程中有着重要的作用同时也是易损部件。在一些干旱偏远地区其水质通常情况下会比普通地区的水质差,因此这类地区更有使用反渗透水处理设备来净化水资源的必要性,在干旱偏远地区中使用现在的反渗透水处理设备时其使用寿命相对较短,尤其是像反渗透膜这样的易损部件,当干旱偏远地区的反渗透水处理设备的反渗透膜出现故障或堵塞后,如果想要维持正常的净化水的产量和净化质量就需要及时的对设备进行维修,但是对现有的反渗透水处理设备在进行拆装维修时操作繁琐,通常需要将整个设备进行停转,这样就会导致设备无法进行正常工作,从而会影响整个地区的正常用水;如果反渗透膜损坏情况较为严重时通过简单的清理仍无法到达使用要求时就必须对其进行更换,然而在干旱偏远地区进行部件更换时就需要购买新的部件来使用,这种情况下工作人员就需要跑到较远的城镇地区进行购买或者是通过网购进行购买,但是这样都会导致维修时间相对较长,设备停转周期较长,从而会严重影响地区内的正常用水,为人们的生产、生活造成严重影响与不便;另外现有的反渗透水处理设备,在工作的过程中净化处理效果较差,无法有效的根据用户需求来对设备净化效果与产水量进行快速调节,功能相对单一,显然现有的净水设备无法更有效地满足人们的需求。

  发明内容:

  本发明提供了一种多功能反渗透水处理设备,它结构简单,设计合理,操作简单,水处理效果好,产水量可调;操作人员能够通过简单操作定期的对设备进行快速清洁,保证设备净化效果与使用寿命;本产品在使用的过程中操作人员可随时监控整机各管道的压力状况,能够随时观察设备运行过程中纯水、浓水流量比并可以及时根据需要进行快速调节;设备内部清理时操作简单、清洗效果好,更有效地满足了人们的需求,解决了现有技术中存在的问题。

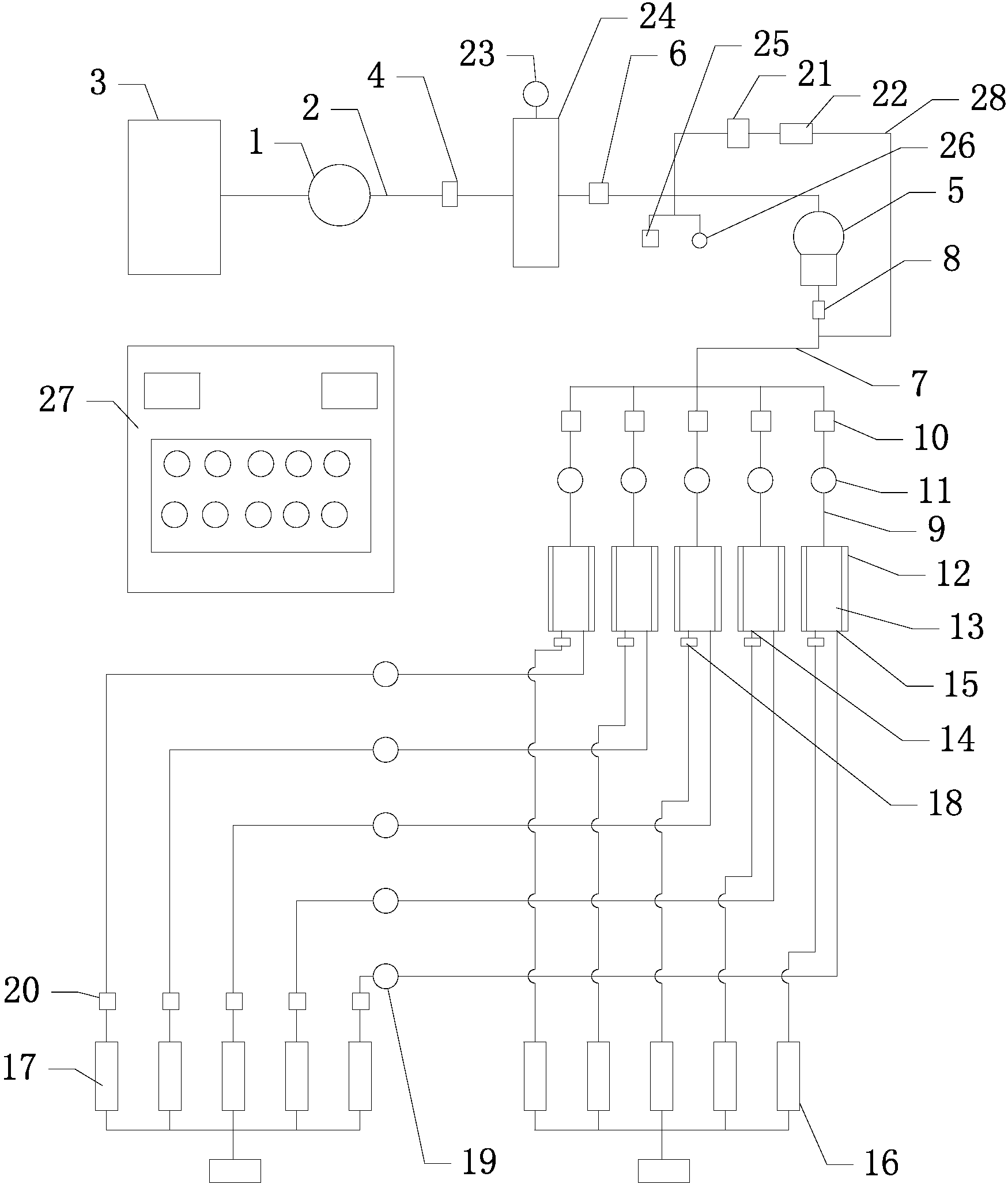

  本发明为解决上述技术问题所采用的技术方案是:一种多功能反渗透水处理设备,包括一第一泵体,所述第一泵体的进水口通过管道与外部源水端相连,所述第一泵体的出水口通过管道与一辅助净化部件相连,在第一泵体与辅助净化部件之间的管道上设有一进水电导率传感器,所述辅助净化部件通过管道与一第二泵体相连,所述第二泵体为高压水泵,在辅助净化部件与第二泵体之间的管道上设有一进水电磁阀,在进水电磁阀与第二泵体之间的管道上设有一清洗单元,在第二泵体的出水端通过净水总管连接一由若干个反渗透部件组成的净水机组,在第二泵体与净水机组之间的管道上设有一净水总阀门,所述各反渗透部件的进水端通过支管管道与净水总管相连,在各支管管道上依次设有一支路进水阀门、进水压力表,所述净水机组的纯水出水端通过管道与纯水流量装置相连,所述净水机组的浓水出水端通过管道与浓水流量装置相连;所述第一泵体、进水电导率传感器、高压水泵、进水电磁阀分别通过导线与外部控制装置相连。

  所述反渗透部件包括一反渗透膜膜壳,在反渗透膜膜壳内装设一反渗透膜,在反渗透膜膜壳的出水端分别设有一纯水出水口、浓水出水口。

  所述各纯水出水口共同组成净水机组的纯水出水端,所述各浓水出水口共同组成净水机组的浓水出水端。

  所述纯水流量装置由若干个纯水流量计组成;所述浓水流量装置由若干个浓水流量计组成。

  各纯水出水口分别通过管道与纯水流量装置的各纯水流量计相连,各浓水出水口分别通过管道与浓水流量装置的各浓水流量计相连,在各纯水出水口与其对应的纯水流量计之间的管道上分别设有一纯水电导率传感器,在各浓水出水口与其对应的浓水流量计之间的管道上分别依次设有一浓水压力表、浓水流量调节阀门,所述各纯水流量计分别通过管道与外部用水管道相连,所述各浓水流量计分别通过管道与外部排水管道相连;各纯水电导率传感器分别通过导线与外部控制装置相连。

  所述清洗单元包括一旁通清洗管道,所述旁通清洗管道的进水端连接在进水电磁阀与第二泵体之间的管道上,所述旁通清洗管道的出水端连接在净水总阀门外侧的净水总管上,在旁通清洗管道上依次设有一旁通阀门、高压水压压力传感器。

  在辅助净化部件的顶部设有一辅助净化部件压力表,所述辅助净化部件为精密过滤器。

  在进水电磁阀与第二泵体之间的管道上依次设有一低压保护单元,所述低压保护单元包括依次设置在进水阀门与第二泵体之间的管道上的低压水压压力传感器与低压检测压力表。

  本发明所具有的有益效果是,结构简单,设计合理,操作简单,采用反渗透处理技术水处理效果好,通过调节浓水流量调节阀门可以对产水量调节,操作人员能够通过简单操作定期的对设备进行快速清洁,保证设备净化效果与使用寿命;本产品在使用的过程中操作人员可随时监控整机各管道的压力状况,能够随时观察设备运行过程中纯水、浓水流量比并可以及时根据需要进行快速调节;设备内部清理时操作简单、清洗效果好,当本设备中的某一个或几个反渗透膜发生损坏时可以将其对应的支路进水阀门进行关闭,从而可以对本支路的反渗透膜进行更换,此时不会影响本设备的正常产水,使用安全性高;本设备中对管道内的压力设置低压与高于保护,可以防止设备在压力异常的情况下发生损坏,更有效地满足人们的需求。
