申请日2017.05.25
公开(公告)日2017.12.08
IPC分类号C02F9/14
摘要
本实用新型公开了一种石油化工污水生物处理装置，包括隔油池、气浮池、分流池、生化曝气池、排污孔板和第二连接管，所述隔油池一端的顶部通过进水阀与进水管的一端相连接，且进水管的中部固定安装有ZW自吸式污水泵，所述隔油池的另一端通过第一连接管与气浮池一端的顶部相连接，所述气浮池另一端的内表面铺设有滑轨，且滑轨通过滑块与转轴活动连接，所述滑块通过转轴与排污孔板的一端相铰接，所述气浮池另一端的底部通过第二连接管与生化曝气池一端的顶部相连接，所述生化曝气池另一端的底部通过三级排水阀与分流池的一端相连接。本实用新型结构简单、操作方便，并且采用了机械化的工作方式，大大减少了工作人员的工作量。
权利要求书

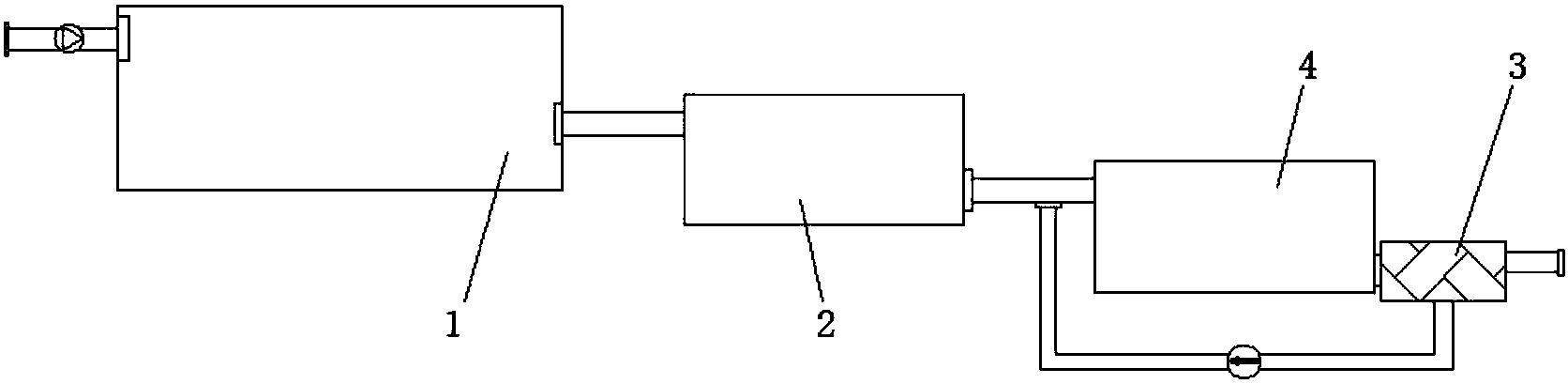

1.一种石油化工污水生物处理装置，包括隔油池(1)、气浮池(2)、分流池(3)、生化曝气池(4)、排污孔板(14)和第二连接管(24)，其特征在于：所述隔油池(1)一端的顶部通过进水阀(7)与进水管(9)的一端相连接，且进水管(9)的中部固定安装有ZW自吸式污水泵(8)，所述隔油池(1)的另一端通过第一连接管(15)与气浮池(2)一端的顶部相连接，所述气浮池(2)另一端的内表面铺设有滑轨(10)，且滑轨(10)通过滑块(12)与转轴(13)活动连接，所述滑块(12)通过转轴(13)与排污孔板(14)的一端相铰接，所述气浮池(2)另一端的底部通过第二连接管(24)与生化曝气池(4)一端的顶部相连接，所述生化曝气池(4)另一端的底部通过三级排水阀(18)与分流池(3)的一端相连接，且分流池(3)的底部通过回流管(16)与第二连接管(24)底部的回流阀(23)相连接，所述回流管(16)的中部固定安装有80NYL泥浆泵(17)。
2.根据权利要求1所述的一种石油化工污水生物处理装置，其特征在于：所述隔油池(1)内部的第一连接管(15)一端表面固定安装有一级排水阀(5)，且一级排水阀(5)的外侧固定安装有拦污网(6)。
3.根据权利要求1所述的一种石油化工污水生物处理装置，其特征在于：所述排污孔板(14)的一端固定安装有QZ600抽水泵(11)。
4.根据权利要求1所述的一种石油化工污水生物处理装置，其特征在于：所述第二连接管(24)的一端通过二级排水阀(25)与气浮池(2)另一端底部相连接。
5.根据权利要求1所述的一种石油化工污水生物处理装置，其特征在于：所述第二连接管(24)的另一端通过微生物储存箱(22)与生化曝气池(4)一端的顶部相连接。
6.根据权利要求1所述的一种石油化工污水生物处理装置，其特征在于：所述生化曝气池(4)另一端的顶部固定安装有配电箱(21)，且配电箱(21) 通过导线与一侧的外接电源(20)电连接。
7.根据权利要求1所述的一种石油化工污水生物处理装置，其特征在于：所述分流池(3)的另一端固定安装有排水管(19)。
说明书
一种石油化工污水生物处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种石油化工污水生物处理装置。
背景技术
污水处理是指为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
石油化工污水一般有机污染物浓度比较高，因此处理起来比一般的污水要困难一些，对于有机污染物，一般采用微生物降解的方式，但是现有的污水处理装置工序还比较复杂，同时需要人工配合作业的内容较多，影响了工作效率。
实用新型内容
本实用新型的目的在于提供一种石油化工污水生物处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种石油化工污水生物处理装置，包括隔油池、气浮池、分流池、生化曝气池、排污孔板和第二连接管，所述隔油池一端的顶部通过进水阀与进水管的一端相连接，且进水管的中部固定安装有ZW自吸式污水泵，所述隔油池的另一端通过第一连接管与气浮池一端的顶部相连接，所述气浮池另一端的内表面铺设有滑轨，且滑轨通过滑块与转轴活动连接，所述滑块通过转轴与排污孔板的一端相铰接，所述气浮池另一端的底部通过第二连接管与生化曝气池一端的顶部相连接，所述生化曝气池另一端的底部通过三级排水阀与分流池的一端相连接，且分流池的底部通过回流管与第二连接管底部的回流阀相连接，所述回流管的中部固定安装有80NYL泥浆泵。
优选的，所述隔油池内部的第一连接管一端表面固定安装有一级排水阀，且一级排水阀的外侧固定安装有拦污网。
优选的，所述排污孔板的一端固定安装有QZ600抽水泵。
优选的，所述第二连接管的一端通过二级排水阀与气浮池另一端底部相连接。
优选的，所述第二连接管的另一端通过微生物储存箱与生化曝气池一端的顶部相连接。
优选的，所述生化曝气池另一端的顶部固定安装有配电箱，且配电箱通过导线与一侧的外接电源电连接。
优选的，所述分流池的另一端固定安装有排水管。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单、操作方便，并且采用了机械化的工作方式，大大减少了工作人员的工作量，在气浮池中安装有清理絮状物的排污孔板，排污孔板的一端固定安装有QZ600抽水泵，抽水泵可以带动污水池内的污水向排污孔板处流动，排污孔板可以将气浮池内污水与絮凝剂反应产生的絮状物集中收集起来，并配合滑块与滑轨移动至气浮池水面上方，将絮状物倒出，自动的排污工作，减少了工作人员清理的工作量，同时提高了清理的效率和质量，并且在生化曝气池的进水端固定安装有微生物储存箱，可以存放微生物，污水排入生化曝气池内时，会先通过微生物储存箱，与微生物充分混合，并将微生物带入池中反应，保证微生物的反应充分进行。
