申请日2017.05.26
公开(公告)日2017.09.22
IPC分类号C02F9/06; C02F101/20
摘要
本发明公开了一种工业废水重金属离子电解过滤环保分离净化装置，包括电解箱，所述电解箱的右上端固定连接有支撑板，所述支撑板上套接有电解阳极，所述电解箱的左上端固定连接有支撑座，所述支撑座上套接有电解阴极，所述电解箱的左下端通过螺纹安装有阀门，所述电解箱的左端通过螺钉安装有过滤装置，所述过滤装置的下端通过螺钉安装有管道。该种工业废水重金属离子电解过滤环保分离净化装置采用电解阳极，电解箱中产生的氢氧化镁能有效地吸附水中的重金属离子，并形成絮状物而沉淀，实现重金属离子与水的分离;采用过滤装置能够将电解箱中产生的沉淀物有效过滤，实现重金属的去除，净化了水质。
权利要求书

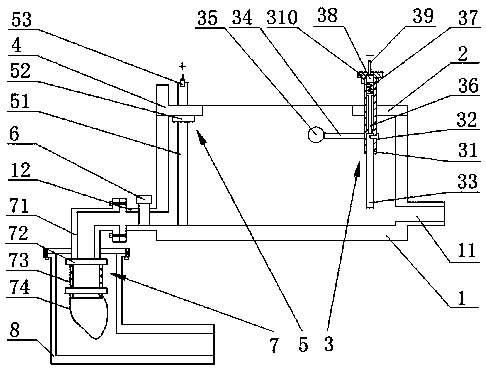

1.一种工业废水重金属离子电解过滤环保分离净化装置，包括电解箱(1)，其特征在于：所述电解箱(1)的右上端固定连接有支撑板(2)，所述支撑板(2)上套接有电解阳极(3)，所述电解箱(1)的左上端固定连接有支撑座(4)，所述支撑座(4)上套接有电解阴极(5)，所述电解箱(1)的左下端通过螺纹安装有阀门(6)，所述电解箱(1)的左端通过螺钉安装有过滤装置(7)，所述过滤装置(7)的下端通过螺钉安装有管道(8)，所述电解阳极(3)包括安装杆(31)、销钉(32)、镁杆(33)、支撑杆(34)、浮球(35)、导电杆(36)、弹簧(37)、导线接口(38)、导线(39)和端盖(310)，所述安装杆(31)底部通过销钉(32)安装有镁杆(33)，所述安装杆(31)的中部左侧固定连接有支撑杆(34)，所述支撑杆(34)的左端固定连接有浮球(35);
所述镁杆(33)的上端连接有导电杆(36)，所述导电杆(36)的上端连接有弹簧(37)，所述弹簧(37)的上端连接有导线接口(38)，所述导线接口(38)固定连接有导线(39)，所述安装杆(31)的上端通过螺纹安装有端盖(310)，所述电解阴极(5)包括石墨(51)、限位环(52)和导线接头(53)，所述石墨(51)上套接有限位环(52)，所述限位环(52)的上表面接触支撑座(4)的下表面，所述石墨(51)的上端固定连接有导线接头(53)，所述过滤装置(7)包括通水管(71)、卡箍(72)、筛网(73)和布袋(74)，所述通水管(71)的下端通过卡箍(72)安装有筛网(73)，所述筛网(73)的下端通过卡箍(72)安装有布袋(74)。
2.根据权利要求1所述的一种工业废水重金属离子电解过滤环保分离净化装置，其特征在于：所述电解箱(1)的右下端设置有进水口(11)，所述电解箱(1)的左下端设置有出水口(12)。
3.根据权利要求1所述的一种工业废水重金属离子电解过滤环保分离净化装置，其特征在于：所述电解阳极(3)接电源负极，所述电解阴极(5)接电源正极。
4.根据权利要求1所述的一种工业废水重金属离子电解过滤环保分离净化装置，其特征在于：所述筛网(73)包括筛网本体(731)和滤网(732)，所述筛网本体(731)呈多孔镂空结构，所述筛网本体(731)的内壁粘贴有滤网(732)。
说明书
一种工业废水重金属离子电解过滤环保分离净化装置
技术领域
本发明涉及废水处理技术领域，具体为一种工业废水重金属离子电解过滤环保分离净化装置。
背景技术
在随着工业的快速发展，水污染日益严重，已经成为当今社会不可回避的课题。由于废水中污染物的种类越来越复杂，国家对废水排放的控制也更加严格，传统的废水处理技术已经难以满足要求。普通电解法去除重金属因为阳极消耗及水位变化常常导致处理中断，影响污水处理效率，并且，容易在电解箱中产生沉淀物，往往无法对重金属进行过滤。
发明内容
本发明的目的在于提供一种工业废水重金属离子电解过滤环保分离净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种工业废水重金属离子电解过滤环保分离净化装置，包括电解箱，所述电解箱的右上端固定连接有支撑板，所述支撑板上套接有电解阳极，所述电解箱的左上端固定连接有支撑座，所述支撑座上套接有电解阴极，所述电解箱的左下端通过螺纹安装有阀门，所述电解箱的左端通过螺钉安装有过滤装置，所述过滤装置的下端通过螺钉安装有管道，所述电解阳极包括安装杆、销钉、镁杆、支撑杆、浮球、导电杆、弹簧、导线接口、导线和端盖，所述安装杆底部通过销钉安装有镁杆，所述安装杆的中部左侧固定连接有支撑杆，所述支撑杆的左端固定连接有浮球，所述镁杆的上端连接有导电杆，所述导电杆的上端连接有弹簧，所述弹簧的上端连接有导线接口，所述导线接口固定连接有导线，所述安装杆的上端通过螺纹安装有端盖，所述电解阴极包括石墨、限位环和导线接头，所述石墨上套接有限位环，所述限位环的上表面接触支撑座的下表面，所述石墨的上端固定连接有导线接头，所述过滤装置包括通水管、卡箍、筛网和布袋，所述通水管的下端通过卡箍安装有筛网，所述筛网的下端通过卡箍安装有布袋。
优选的，所述电解箱的右下端设置有进水口，所述电解箱的左下端设置有出水口。
优选的，所述电解阳极接电源负极，所述电解阴极接电源正极。
优选的，所述筛网包括筛网本体和滤网，所述筛网本体呈多孔镂空结构，所述筛网本体的内壁粘贴有滤网。
与现有技术相比，本发明的有益效果是：该种工业废水重金属离子电解过滤环保分离净化装置采用电解阳极，电解箱中产生的氢氧化镁能有效地吸附水中的重金属离子，并形成絮状物而沉淀，实现重金属离子与水的分离;采用过滤装置能够将电解箱中产生的沉淀物有效过滤，实现重金属的去除，净化了水质。
