申请日2017.06.28
公开(公告)日2017.09.15
IPC分类号C02F9/04; C02F103/24; C02F101/22; C02F101/16
摘要
本发明提供了一种制革废水的处理装置，属于机械技术领域。它解决了现有制革废水的处理装置的活性炭浪费等技术问题。一种制革废水的处理装置，包括底座和依次连接在一起并固定在底座上的预沉池、曝气池、沉淀池和吸附罐，其特征在于，所述的预沉池的上部设有一进料口，进料口上固定有支架一，支架上安装有过滤漏斗，所述的过滤漏斗的颈部内从上往下依次设置有粗机械栅格和细机械栅格，预沉池的下部一侧开设有出水口一;所述的曝气池位于预沉池的下方，曝气池的上部一侧设有进水口一，且在下部另一侧设有出水口二。本发明具工艺简单，效果可靠稳定和有效减少在处理制革废水中活性炭的浪费的优点。
权利要求书
1.一种制革废水的处理装置，包括底座、预沉池、曝气池、沉淀池和吸附罐，所述的预沉池、曝气池、沉淀池和吸附罐均固定在底座上，其特征在于，所述的预沉池的上部设有一进料口，预沉池侧壁顶部固定有支架一，支架一位于进料口的上方，支架上安装有过滤漏斗，所述过滤漏斗顶部设有进口，且在底部设有出口，所述进口口径大于出口口径，所述的过滤漏斗的颈部内从上往下依次设置有粗过滤网和细过滤网，预沉池的下部一侧开设有出水口一;所述的曝气池位于预沉池的下方，曝气池的上部一侧设有进水口一，且在下部另一侧设有出水口二，预沉池的出水口一通过管道一与曝气池的进水口一相连接，曝气池内设有用于给污水充氧且搅拌的射流曝气机;所述的沉淀池位于曝气池的一侧，沉淀池的上部一侧开设有进水口二，且在沉淀池的另一侧开设有出水口三，曝气池的出水口二通过管道二与沉淀池的进水口二相连，所述的管道二上设置有水泵，所述沉淀池内设置有一吸泥机;所述的吸附罐内设置有吸附物，吸附物为活性炭，所述的吸附罐下部开设有进水口三，且在吸附罐的上部开设有出水口四，沉淀池的出水口三通过倾斜输送槽与吸附罐的进水口三相连;所述靠近出水口三的倾斜输送槽一端设置有曝气装置，进水口三处设置有一恒流泵。
2.根据权利要求1所述的一种制革废水的处理装置，其特征在于，所述的出水口一处设有电磁阀一，所述的出水口二设有电磁阀二。
3.根据权利要求1所述的一种制革废水的处理装置，其特征在于，所述的曝气池的侧壁顶部通过支架二固定有内部装有酸溶液的酸槽罐，所述酸槽罐底部设置有一导流管，导流管的一端联通酸槽罐内部，且另一端位于曝气池的上面。
4.根据权利要求3所述的一种制革废水的处理装置，其特征在于，导流管上设置有电磁阀三。
5.根据权利要求1所述的一种制革废水的处理装置，其特征在于，所述的曝气池的底部设置有PH值监测器。
6.根据权利要求1所述的一种制革废水的处理装置，其特征在于，所述的出水口三处设有电磁阀四。
7.根据权利要求1所述的一种制革废水的处理装置，其特征在于，所述的曝气装置包括诺干曝气转盘、转动轴、电机和固定座，所述固定座固定在底座上，且固定座靠近倾斜输送槽，电机固定在固定座上，电机的输出轴水平设置，电机的输出轴通过联轴器与转动轴相连，曝气转盘设置在转动轴上，且曝气转盘位于倾斜输送槽内。
8.根据权利要求1或4或5或6所述的一种制革废水的处理装置，其特征在于，所述的预沉池一侧设置有一控制器，电磁阀一、电磁阀二、电磁阀三、电磁阀四、PH值监测器和电机通过控制线路与控制器相连。
说明书
一种制革废水的处理装置
技术领域
本发明属于机械技术领域，特别是一种制革废水的处理装置。
背景技术
制革生产一般分为准备、鞣制、整理三个工序，废水主要是在准备和鞣制阶段，即在湿操作过程中排出的。准备工序有浸水、脱毛、剖层和水洗等，废水量占制革过程排放的总废水量65%左右。水质特点是化学需氧量(COD)和生化需氧量(BOD)高,BOD约占生产过程排出总量的50%，浑浊，臭味大,悬浮物多,采用硫化钠脱毛工艺的废水中还含有大量硫化物。鞣制工序主要有脱灰、鞣制(铬鞣或植鞣)、漂洗和染色等，废水量约占制革过程排放的总废水量35%。铬鞣废水呈灰蓝色，除含有三价铬外，还含有少量蛋白质和无机酸。
目前，现有的制革废水的处理装置，如中国专利公开了一种制革废水处理装置，申请号：201520345048.6;授权公告号：CN204675938U，一种制革废水处理装置，包括依次连接在一起的活性炭吸附罐、混合罐、增压水泵和反应器，所述活性炭吸附罐和混合罐都套装有微波发生器，所述反应器套装有紫外线发生器，所述活性炭吸附罐设有进水口，所述反应器设有出水口，所述反应器设有隔振式固定结构，所述隔振式固定结构包括第一吸盘，所述第一吸盘内设有第二吸盘，所述第一吸盘和第二吸盘之间围成吸附槽。
由于该专利中活性炭吸附罐作为第一个处理罐，但制革废水中不仅含有大量有害无机物，还含有大量难以降解的有机物，如表面活性剂、燃料和大量蛋白质等，通过微波降解部分之后产生的淤泥在吸附过程中会使活性炭造成大量浪费，部分难以降解的物质容易造成堵塞，难以清理。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种制革废水的处理装置，该发明要解决的技术问题是：如何减少在处理制革废水中活性炭的浪费。

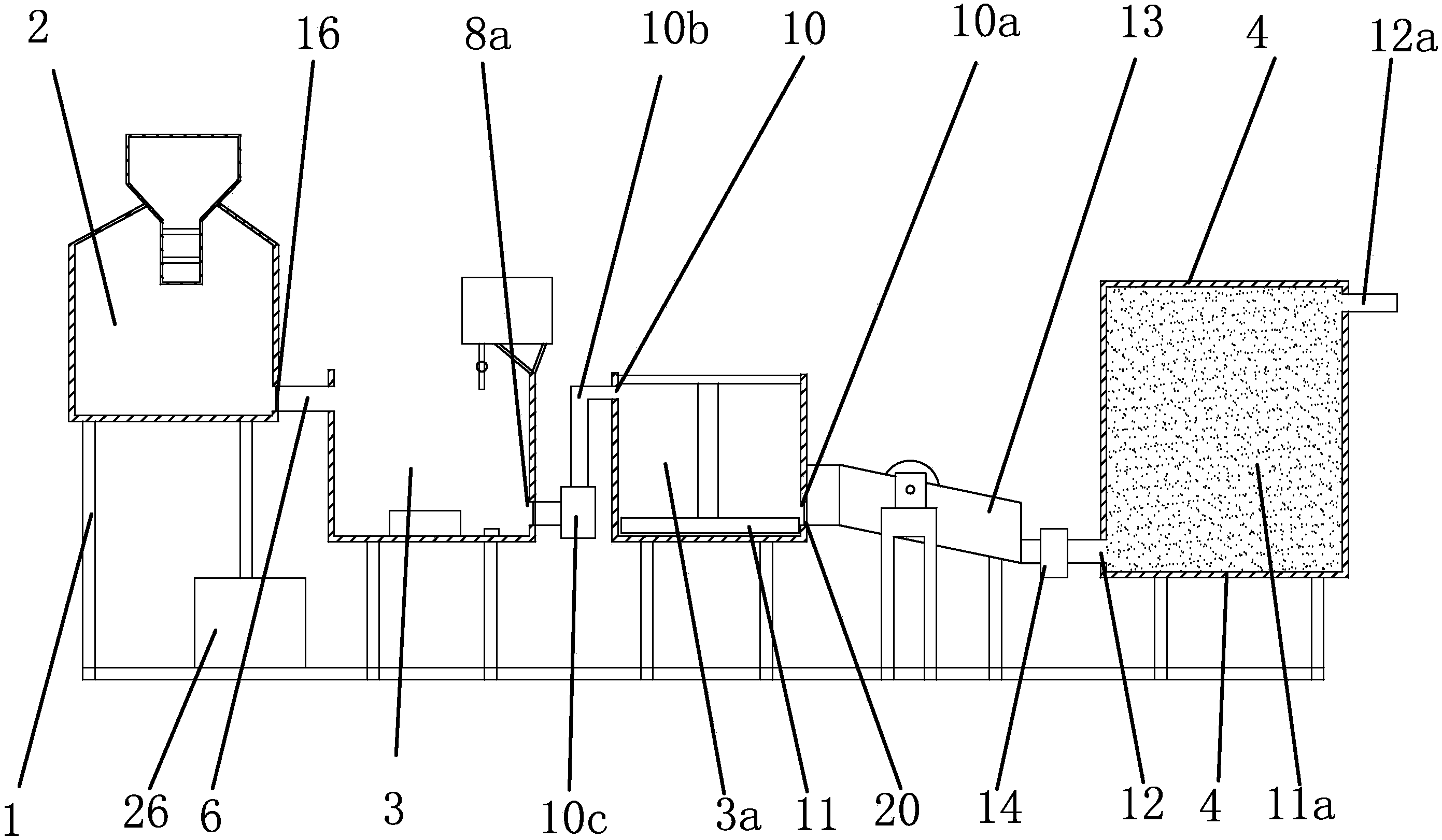

本发明的目的可通过下列技术方案来实现：一种制革废水的处理装置，包括底座、预沉池、曝气池、沉淀池和吸附罐，所述的预沉池、曝气池、沉淀池和吸附罐均固定在底座上，其特征在于，所述的预沉池的上部设有一进料口，预沉池侧壁顶部固定有支架一，支架一位于进料口的上方，支架上安装有过滤漏斗，所述过滤漏斗顶部设有进口，且在底部设有出口，所述进口口径大于出口口径，所述的过滤漏斗的颈部内从上往下依次设置有粗过滤网和细过滤网，预沉池的下部一侧开设有出水口一;所述的曝气池位于预沉池的下方，曝气池的上部一侧设有进水口一，且在下部另一侧设有出水口二，预沉池的出水口一通过管道一与曝气池的进水口一相连接，曝气池内设有用于给污水充氧且搅拌的射流曝气机;所述的沉淀池位于曝气池的一侧，沉淀池的上部一侧开设有进水口二，且在沉淀池的另一侧开设有出水口三，曝气池的出水口二通过管道二与沉淀池的进水口二相连，所述的管道二上设置有水泵，所述沉淀池内设置有一吸泥机;所述的吸附罐内设置有吸附物，吸附物为活性炭，所述的吸附罐下部开设有进水口三，且在吸附罐的上部开设有出水口四，沉淀池的出水口三通过倾斜输送槽与吸附罐的进水口三相连;所述靠近出水口三的倾斜输送槽一端设置有曝气装置，进水口三处设置有一恒流泵。
本发明的工作原理是这样的：将制革污水从过滤漏斗中倒入，经过漏斗颈部的粗过滤网和细过滤网，将制革废水中给的皮毛等大颗粒物质去除掉，制革污水进入到预沉池中，通过出水口一，进入到曝气池，打开射流曝气机，对废水充氧，并投入铁盐，将污水中的硫化物进行反应，形成絮状沉淀，同时对氨氮进行吹脱，并防止悬浮物沉淀，经过预设时间，打开水泵，废液从管道二进入沉淀池，废水静置一段时间，打开吸泥机将沉淀吸除，然后再投入氢氧化钠到沉淀池中作为沉淀剂，将铬沉淀出来，废水静置一段时间，打开吸泥机，将沉淀到底部的沉淀去除掉，打开出水口三，废水进入到倾斜输送槽内，打开曝气装置，将废水中的各种可溶性有机污染物进行降解并除去氨氮，打开恒流泵，将废水吸入吸附罐，通过吸附物将废水中剩余有害物质去除，最后废水从出水口四排除。射流曝气机、吸泥机、水泵和恒流泵为市面上可以买到的设备。通过前期的加工处理，并经过沉淀，通过吸泥机将大部分沉淀杂质去除，在污水进入到吸附罐内时，大大减少活性炭的吸附量，增加活性炭的吸附量，从而增加活性炭的使用时间和使用量。
所述的出水口一处设有电磁阀一，所述的出水口二设有电磁阀二。电磁阀一和电磁阀二防止污水还没有被处理完毕，溢流到其他处理池中。
所述的曝气池的侧壁顶部通过支架二固定有内部装有酸溶液的酸槽罐，所述酸槽罐底部设置有一导流管，导流管的一端联通酸槽罐内部，且另一端位于曝气池的上面。在充氧的过程中会产生大量的碱性可容物质，需要通入酸进行综合，控制污水的PH值。
所述的导流管上设置有电磁阀三。电磁阀三的设置可以防止酸滴出。
所述的曝气池的底部设置有PH值监测器。可以监测气曝气池中污水的酸碱度。
所述的出水口三处设有电磁阀四。电磁阀四可以防止污水在为处理完全的情况下进入到倾斜输送槽。从而避免污水处理不干净。
所述的曝气装置包括诺干曝气转盘、转动轴、电机和固定座，所述固定座固定在底座上，且固定座靠近倾斜输送槽，电机固定在固定座上，电机的输出轴水平设置，电机的输出轴通过联轴器与转动轴相连，曝气转盘设置在转动轴上，且曝气转盘位于倾斜输送槽内。曝气装置可以有效降解水中可溶性有机物，并去除氨氮，方便在吸附罐中对有害物质的吸附。
所述的预沉池一侧设置有一控制器，电磁阀一、电磁阀二、电磁阀三、电磁阀四、PH值监测器和电机通过控制线路与控制器相连。通过控制器可以全自动的进行监测和污水进放。控制器为PLC可编程控制器。
与现有技术相比，本发明的具有以下优点：
1、污水处理工艺采用预沉预曝、氧化和物理吸附作为处理工艺主线，效果可靠稳定，管理简单，可以出去水中污泥和各种有害物质，达到最终污水排放标准。同时设备比较简单，维护也比较方便。
2、曝气池的设置可以对废水充氧，将一些有毒气体进行氧化，方便沉淀池进行沉淀，同时可以对氨氮进行吹脱，提高有机物及氨氮的去除效果。
3、将吸附罐放置到处理污水的最后一步，可以大大节省活性炭的用量，达到节约成本的目的。
4、曝气装置的设置可以降解各种形态的可溶性的有机物污染及除去氨氮，设备简单实用。
