申请日2017.06.05
公开(公告)日2017.09.22
IPC分类号C02F9/04
摘要
本发明公开了一种污水净化设备，包括污水处理池，所述污水处理池一侧设有工作台，所述工作台上设有搅拌装置，所述搅拌装置上设有喷洒装置，所述工作台上设有净化装置，所述净化装置外侧表面设有检测装置，所述搅拌装置是由设置在工作台上的中空支撑柱、插装在中空支撑柱内的电磁加热搅拌桶、设置在桶盖上的轴承、插装在轴承内的转杆、设置在桶盖上表面且旋转端与转杆一端固定连接的旋转电机、设置在转杆另一端侧表面的多组一号搅拌叶片、设置在转杆底部的一组二号搅拌叶片、设置在电磁加热搅拌桶底部的锥形开口、设置在锥形开口处的导管和设置在导管另一端的一号阀门共同构成。本发明的有益效果是，结构简单，实用性强。

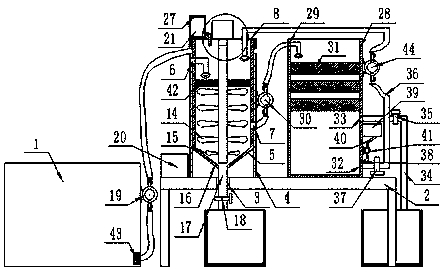

摘要附图
权利要求书
1.一种污水净化设备，包括污水处理池(1)，其特征在于，所述污水处理池(1)一侧设有工作台(2)，所述工作台(2)上设有通孔(3)，所述工作台(2)上设有搅拌装置，所述搅拌装置上设有喷洒装置，所述工作台(2)上且位于搅拌装置一侧设有净化装置，所述净化装置外侧表面设有检测装置，所述搅拌装置是由设置在工作台(2)上的中空支撑柱(4)、插装在中空支撑柱(4)内的电磁加热搅拌桶(5)、设置在电磁加热搅拌桶(5)底部一侧表面的一号进液口(6)、设置在电磁加热搅拌桶(5)底部另一侧表面的一号出液口(7)、设置在电磁加热搅拌桶(5)上方的桶盖(8)、设置在桶盖(8)上的二号进液口(9)、设置在桶盖(8)上的三号进液口(10)、设置在桶盖(8)上的轴承(11)、插装在轴承(11)内的转杆(12)、设置在桶盖(8)上表面且旋转端与转杆(12)一端固定连接的旋转电机(13)、设置在转杆(12)另一端侧表面的多组一号搅拌叶片(14)、设置在转杆(12)底部的一组二号搅拌叶片(15)、设置在电磁加热搅拌桶(5)底部且与通孔(3)位置相对应的锥形开口(16)、设置在锥形开口(16)处的导管(17)和设置在导管(17)另一端的一号阀门(18)共同构成，所述污水处理池(1)通过一号抽吸泵(19)与一号进液口(6)相连接，所述工作台(2)上设有控制器(20)，所述控制器(20)分别与搅拌装置、净化装置、喷洒装置、检测装置相连接。
2.根据权利要求1所述的一种污水净化设备，其特征在于，所述喷洒装置是由设置在桶盖(8)上的药液存储箱(21)、设置在药液存储箱(21)底部侧表面的二号出液口(22)、一端与二号出液口(22)相连接且另一端与二号进液口(9)相连接的药液管(23)、插装在二号进液口(9)下表面的药液喷头(24)、设置在药液管(23)上的二号阀门(25)、活动安装在药液存储箱(21)上的箱盖(26)和设置在药液存储箱(21)内底部侧表面上的液位传感器(27)共同构成。
3.根据权利要求1所述的一种污水净化设备，其特征在于，所述净化装置是由设置在工作台(2)上的净化箱(28)、设置在净化箱(28)上侧表面的四号进液口(29)、一端与一号出液口(7)相连接且另一端与四号进液口(29)相连接的二号抽吸泵(30)、设置在净化箱(28)内的多层活性炭层(31)、设置在净化箱(28)另一侧表面的三号出液口(32)、设置在净化箱(28)另一侧且位于三号出液口(32)上方的四号出液口(33)、设置在四号出液口(33)的输出管(34)、设置在输出管(34)上的三号阀门(35)、一端与三号出液口(32)相连接且另一端与三号进液口(10)相连接的回收管(36)、设置在回收管(36)上的四号阀门(37)、两端分别与回收管(36)相连接的四号抽吸泵(44)和设置在三号出液口(32)与四号出液口(33)之间的检测装置共同构成。
4.根据权利要求2所述的一种污水净化设备，其特征在于，所述检测装置是由设置在净化箱(28)一侧的检测口(38)、设置在检测口(38)上方的液体检测器(39)、一端与检测口(38)相连接且另一端与液体检测器(39)相连接的检测管(40)和两端与检测管(40)相连接的三号抽吸泵(41)共同构成。
5.根据权利要求1所述的一种污水净化设备，其特征在于，所述转杆(12)上且位于一号进液口(6)下方套装过滤网(42)，所述过滤网(42)外径与电磁加热搅拌桶(5)内径相同。
6.根据权利要求1所述的一种污水净化设备，其特征在于，所述污水处理池(1)内侧表面且与二号进液口(9)相对应处设有双层滤网(43)，所述过滤网(42)密度大于双层滤网(43)。
7.根据权利要求1所述的一种污水净化设备，其特征在于，所述旋转电机(13)型号为SIZE11。
8.根据权利要求1所述的一种污水净化设备，其特征在于，所述控制器(20)型号为MY2N-GS。
9.根据权利要求2所述的一种污水净化设备，其特征在于，所述液位传感器(27)型号为ZJ-118。
10.根据权利要求1所述的一种污水净化设备，其特征在于，所述控制器(20)一号输出连接端与电磁加热搅拌桶(5)输入端口相连接，所述控制器(20)二号输出连接端与旋转电机(13)输入端口相连接，所述控制器(20)三号输出连接端与一号阀门(18)输入端口相连接，所述控制器(20)四号输出连接端与一号抽吸泵(19)输入端口相连接，所述控制器(20)五号输出连接端与二号阀门(25)输入端口相连接，所述控制器(20)六号输出连接端与二号抽吸泵(30)输入端口相连接，所述控制器(20)七号输出连接端与三号阀门(35)输入端口相连接，所述控制器(20)八号输出连接端与四号阀门(37)输入端口相连接，所述控制器(20)九号输出连接端与液体检测器(39)输入端口相连接，所述控制器(20)十号输出连接端与四号抽吸泵(44)输入端口相连接，所述控制器(20)与液位传感器(27)信号相连接。
说明书
一种污水净化设备
技术领域
本发明涉及污水处理领域，特别是一种污水净化设备。
背景技术
随着社会发展，废水的排放增多，使环境的污染也越来越严重，污水处理不彻底会对环境造成二次污染，加大污水处理难度，而且浪费了大量的后期清洁水资源，而且没有对净化程度进行检测，更容易造成水体污染。
发明内容
本发明的目的是为了解决上述问题，设计了一种污水净化设备。
实现上述目的本发明的技术方案为，一种污水净化设备，包括污水处理池，所述污水处理池一侧设有工作台，所述工作台上设有通孔，所述工作台上设有搅拌装置，所述搅拌装置上设有喷洒装置，所述工作台上且位于搅拌装置一侧设有净化装置，所述净化装置外侧表面设有检测装置，所述搅拌装置是由设置在工作台上的中空支撑柱、插装在中空支撑柱内的电磁加热搅拌桶、设置在电磁加热搅拌桶底部一侧表面的一号进液口、设置在电磁加热搅拌桶底部另一侧表面的一号出液口、设置在电磁加热搅拌桶上方的桶盖、设置在桶盖上的二号进液口、设置在桶盖上的三号进液口、设置在桶盖上的轴承、插装在轴承内的转杆、设置在桶盖上表面且旋转端与转杆一端固定连接的旋转电机、设置在转杆另一端侧表面的多组一号搅拌叶片、设置在转杆底部的一组二号搅拌叶片、设置在电磁加热搅拌桶底部且与通孔位置相对应的锥形开口、设置在锥形开口处的导管和设置在导管另一端的一号阀门共同构成，所述污水处理池通过一号抽吸泵与一号进液口相连接，所述工作台上设有控制器，所述控制器分别与搅拌装置、净化装置、喷洒装置、检测装置相连接。
所述喷洒装置是由设置在桶盖上的药液存储箱、设置在药液存储箱底部侧表面的二号出液口、一端与二号出液口相连接且另一端与二号进液口相连接的药液管、插装在二号进液口下表面的药液喷头、设置在药液管上的二号阀门、活动安装在药液存储箱上的箱盖和设置在药液存储箱内底部侧表面上的液位传感器共同构成。
所述净化装置是由设置在工作台上的净化箱、设置在净化箱上侧表面的四号进液口、一端与一号出液口相连接且另一端与四号进液口相连接的二号抽吸泵、设置在净化箱内的多层活性炭层、设置在净化箱另一侧表面的三号出液口、设置在净化箱另一侧且位于三号出液口上方的四号出液口、设置在四号出液口的输出管、设置在输出管上的三号阀门、一端与三号出液口相连接且另一端与三号进液口相连接的回收管、设置在回收管上的四号阀门、两端分别与回收管相连接的四号抽吸泵和设置在三号出液口与四号出液口之间的检测装置共同构成。
所述检测装置是由设置在净化箱一侧的检测口、设置在检测口上方的液体检测器、一端与检测口相连接且另一端与液体检测器相连接的检测管和两端与检测管相连接的三号抽吸泵共同构成。
所述转杆上且位于一号进液口下方套装过滤网，所述过滤网外径与电磁加热搅拌桶内径相同。
所述污水处理池内侧表面且与二号进液口相对应处设有双层滤网，所述过滤网密度大于双层滤网。
所述旋转电机型号为SIZE11。
所述控制器型号为MY2N-GS。
所述液位传感器型号为ZJ-118。
所述控制器一号输出连接端与电磁加热搅拌桶输入端口相连接，所述控制器二号输出连接端与旋转电机输入端口相连接，所述控制器三号输出连接端与一号阀门输入端口相连接，所述控制器四号输出连接端与一号抽吸泵输入端口相连接，所述控制器五号输出连接端与二号阀门输入端口相连接，所述控制器六号输出连接端与二号抽吸泵输入端口相连接，所述控制器七号输出连接端与三号阀门输入端口相连接，所述控制器八号输出连接端与四号阀门输入端口相连接，所述控制器九号输出连接端与液体检测器输入端口相连接，所述控制器十号输出连接端与四号抽吸泵输入端口相连接，所述控制器与液位传感器信号相连接。
利用本发明的技术方案制作的一种污水净化设备，本装置通过喷洒装置向搅拌装置内喷洒药物进行搅拌，使污水中的杂质沉淀，将水中的杂质进行清理，通过净化装置将过滤后的污水进行净化，并通过检测装置对过滤后的水进行检测，保证排出的水能够达标，不会对环境造成二次污染。
