可进行两次高效干燥的污泥除杂干化装置

发布时间:2017-12-16 16:25:21  中国污水处理工程网

  申请日2017.05.23

  公开(公告)日2017.07.21

  IPC分类号C02F11/12

  摘要

  本发明公开了一种可进行两次高效干燥的污泥除杂干化装置,包括机体、设备室、处理室、热处理腔和冷凝机,所述机体内部的底端设有设备室,设备室上方的机体内部设有处理室,所述处理室内部的一端设有过滤腔,过滤腔顶端的中心位置处安装有污泥管道,所述过滤腔内部的底端竖直安装有转轴,所述转轴的顶部安装有搅拌桨,所述处理室内部的中间位置处设有热处理腔,热处理腔的内部安装有加热筒,所述加热筒内部的中心位置处安装有螺旋桨,所述处理室内部远离过滤腔的一端设有回收室,所述回收室内部的底端设有干燥筒,干燥筒内部的底端安装有引向体。本发明不仅提高了污泥的干化速率,提高了污泥干化的效果,而且避免了水资源的浪费。

  权利要求书

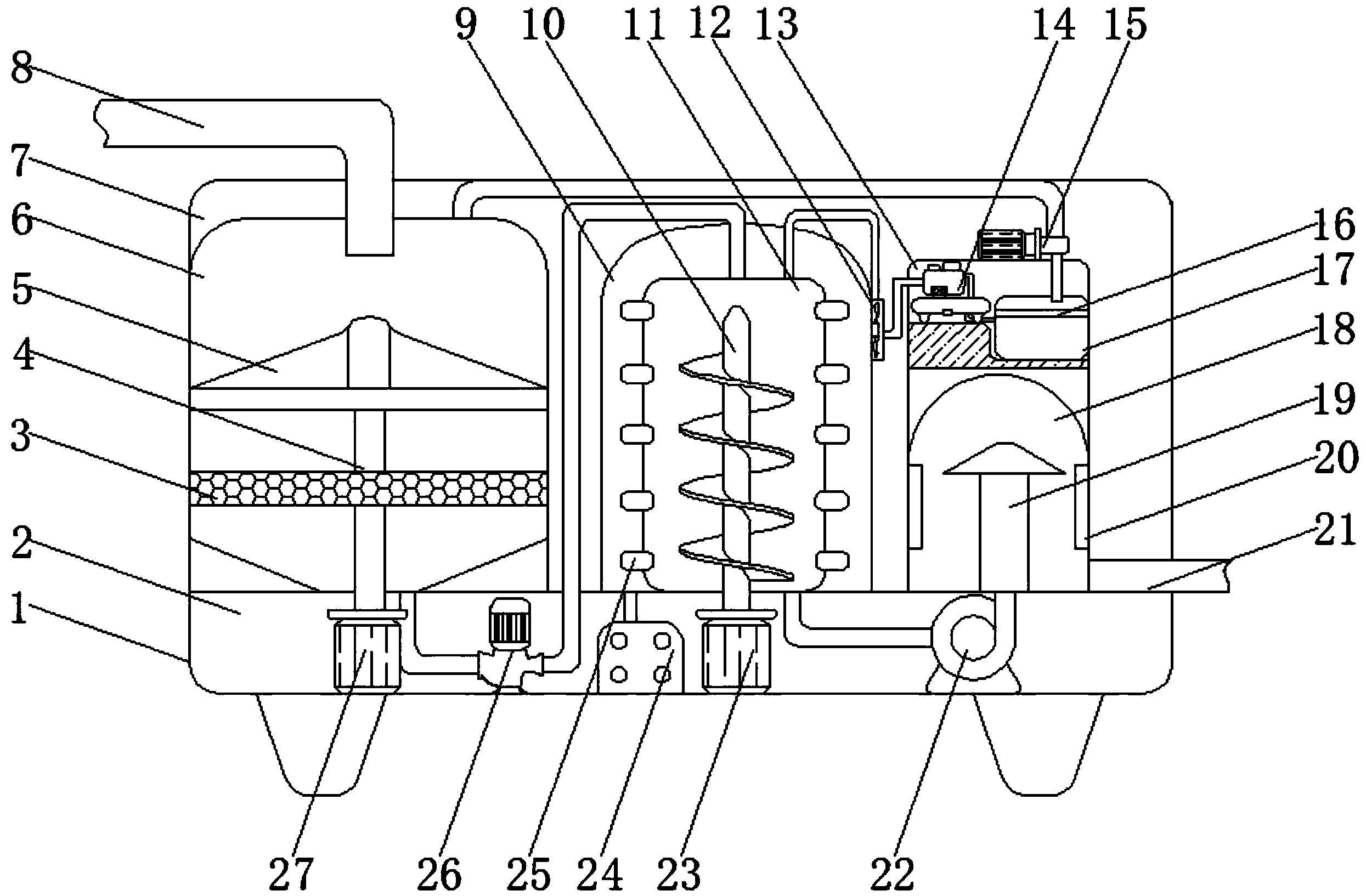

  1.一种可进行两次高效干燥的污泥除杂干化装置,包括机体(1)、设备室(2)、处理室(7)、热处理腔(9)和冷凝机(14),其特征在于:所述机体(1)内部的底端设有设备室(2),设备室(2)上方的机体(1)内部设有处理室(7),所述处理室(7)内部的一端设有过滤腔(6),过滤腔(6)顶端的中心位置处安装有污泥管道(8),且污泥管道(8)远离过滤腔(6)的一端延伸至机体(1)的外部,所述过滤腔(6)内部的底端竖直安装有转轴(4),且转轴(4)的底端贯穿处理室(7)并延伸至设备室(2)的内部,所述转轴(4)的顶部安装有搅拌桨(5),搅拌桨(5)下方的转轴(4)上安装有过滤板(3),所述转轴(4)正下方的设备室(2)内部安装有第二电机(27),且第二电机(27)的输出端通过联轴器与转轴(4)的底端连接,所述第二电机(27)一侧的设备室(2)内部安装有污泥泵(26),且污泥泵(26)的输入端通过导管与过滤腔(6)的底端连通,所述处理室(7)内部的中间位置处设有热处理腔(9),热处理腔(9)的内部安装有加热筒(11),且加热筒(11)的顶端通过导管与污泥泵(26)的输出端连通,所述热处理腔(9)远离过滤腔(6)一侧的上端安装有抽风机(12),且抽风机(12)的输入端通过导气管与加热筒(11)的顶端连通,所述加热筒(11)内部的中心位置处安装有螺旋桨(10),且螺旋桨(10)的底端贯穿热处理腔(9)并延伸至设备室(2)的内部,所述螺旋桨(10)正下方的设备室(2)底端安装有第一电机(23),且第一电机(23)的输出端通过联轴器与螺旋桨(10)的底端连接,所述第一电机(23)靠近污泥泵(26)一侧的设备室(2)内部安装有气体加热机(24),且气体加热机(24)的输出端通过导气管与热处理腔(9)的底端连通,所述处理室(7)内部远离过滤腔(6)的一端设有回收室(13),回收室(13)的顶部安装有水泵(15),且水泵(15)的输出端通过导管与过滤腔(6)的顶端连通,所述回收室(13)内部的顶端通过支撑板安装冷凝机(14),且冷凝机(14)的输入端通过导气管与抽风机(12)的输出端连通,所述冷凝机(14)一侧的回收室(13)内部固定有蓄水箱(17),且蓄水箱(17)靠近冷凝机(14)的一侧通过导管与冷凝机(14)的输出端连通,蓄水箱(17)的顶端通过导管与水泵(15)的输出端连通,所述回收室(13)内部的底端设有干燥筒(18),干燥筒(18)内部的底端安装有引向体(19),所述引向体(19)正下方的设备室(2)内部安装有吸料机(22),且吸料机(22)的输入端通过导管与加热筒(11)的底端连通,吸料机(22)的输出端贯穿干燥筒(18)并延伸至引向体(19)的顶端。

  2.根据权利要求1所述的一种可进行两次高效干燥的污泥除杂干化装置,其特征在于:所述加热筒(11)的侧面设有等间距的喷口(25)。

  3.根据权利要求1所述的一种可进行两次高效干燥的污泥除杂干化装置,其特征在于:所述蓄水箱(17)的内部安装有过滤塞网(16),且过滤塞网(16)的高度大于冷凝机(14)输出端与蓄水箱(17)连接处的高度。

  4.根据权利要求1所述的一种可进行两次高效干燥的污泥除杂干化装置,其特征在于:所述干燥筒(18)两侧的内壁上皆安装有电加热板(20)。

  5.根据权利要求1所述的一种可进行两次高效干燥的污泥除杂干化装置,其特征在于:所述机体(1)远离污泥管道(8)一端的侧壁上安装有出料管道(21),且出料管道(21)的一端贯穿处理室(7)并与干燥筒(18)的底端连通。

  说明书

  一种可进行两次高效干燥的污泥除杂干化装置

  技术领域

  本发明涉及污泥除杂干化技术领域,具体为一种可进行两次高效干燥的污泥除杂干化装置。

  背景技术

  污泥干化是通过渗滤或蒸发等作用,从污泥中去除大部分含水量的过程,在我们对污水处理的过程中往往伴随着大量的污泥产生,如果不有效地处理便会再次污染环境,另一方面污泥又是一种特殊的资源,经适当处理可作为资源加以利用,无论从运输处置减量和能源消耗减量还是从农用必要条件的角度来看,污泥干化已成为污泥资源化一个重要的中间过程,目前的污泥干化装置一般干化的速率较慢,无法在短时间内完成对污泥的干化过程,导致二次的污染,而且有的污泥干化装置缺少对干化出湿空气的处理过程,不仅干化的效果达不到要求,而且造成了水资源的浪费,甚至有些污泥干化装置在干化过程中由于湿空气的逐步增加,导致干化的效果不够彻底,无法达到正常使用的标准。

  发明内容

  本发明的目的在于提供一种可进行两次高效干燥的污泥除杂干化装置,以解决上述背景技术中提出的问题。

  为实现上述目的,本发明提供如下技术方案:一种可进行两次高效干燥的污泥除杂干化装置,包括机体、设备室、处理室、热处理腔和冷凝机,所述机体内部的底端设有设备室,设备室上方的机体内部设有处理室,所述处理室内部的一端设有过滤腔,过滤腔顶端的中心位置处安装有污泥管道,且污泥管道远离过滤腔的一端延伸至机体的外部,所述过滤腔内部的底端竖直安装有转轴,且转轴的底端贯穿处理室并延伸至设备室的内部,所述转轴的顶部安装有搅拌桨,搅拌桨下方的转轴上安装有过滤板,所述转轴正下方的设备室内部安装有第二电机,且第二电机的输出端通过联轴器与转轴的底端连接,所述第二电机一侧的设备室内部安装有污泥泵,且污泥泵的输入端通过导管与过滤腔的底端连通,所述处理室内部的中间位置处设有热处理腔,热处理腔的内部安装有加热筒,且加热筒的顶端通过导管与污泥泵的输出端连通,所述热处理腔远离过滤腔一侧的上端安装有抽风机,且抽风机的输入端通过导气管与加热筒的顶端连通,所述加热筒内部的中心位置处安装有螺旋桨,且螺旋桨的底端贯穿热处理腔并延伸至设备室的内部,所述螺旋桨正下方的设备室底端安装有第一电机,且第一电机的输出端通过联轴器与螺旋桨的底端连接,所述第一电机靠近污泥泵一侧的设备室内部安装有气体加热机,且气体加热机的输出端通过导气管与热处理腔的底端连通,所述处理室内部远离过滤腔的一端设有回收室,回收室的顶部安装有水泵,且水泵的输出端通过导管与过滤腔的顶端连通,所述回收室内部的顶端通过支撑板安装冷凝机,且冷凝机的输入端通过导气管与抽风机的输出端连通,所述冷凝机一侧的回收室内部固定有蓄水箱,且蓄水箱靠近冷凝机的一侧通过导管与冷凝机的输出端连通,蓄水箱的顶端通过导管与水泵的输出端连通,所述回收室内部的底端设有干燥筒,干燥筒内部的底端安装有引向体,所述引向体正下方的设备室内部安装有吸料机,且吸料机的输入端通过导管与加热筒的底端连通,吸料机的输出端贯穿干燥筒并延伸至引向体的顶端。

  优选的,所述加热筒的侧面设有等间距的喷口。

  优选的,所述蓄水箱的内部安装有过滤塞网,且过滤塞网的高度大于冷凝机输出端与蓄水箱连接处的高度。

  优选的,所述干燥筒两侧的内壁上皆安装有电加热板。

  优选的,所述机体远离污泥管道一端的侧壁上安装有出料管道,且出料管道的一端贯穿处理室并与干燥筒的底端连通。

  与现有技术相比,本发明的有益效果是:通过在热处理腔内部的底端安装加热筒,加热筒内部的中心位置处安装螺旋桨,螺旋桨正下方的设备室底端安装第一电机,第一电机靠近污泥泵一侧的设备室内部安装气体加热机,提高了污泥与热空气的接触程度,从而提高了污泥的干化速率,通过在回收室外部的顶端安装水泵,回收室内部上方的一侧安装冷凝机,冷凝机一侧的回收室内部安装蓄水箱,过滤腔的侧壁上安装抽风机,提高了湿空气的吸收速度,提高了水质资源的利用率,同时通过在干燥筒内部的侧壁上安装有电加热板,干燥筒内部的底端安装有引向体,引向体正下方的设备室内部安装吸料机,实现了污泥的二次干燥的目的,提高了污泥干化的效果,本发明不仅提高了污泥的干化速率,提高了污泥干化的效果,而且避免了水资源的浪费。
