申请日2017.06.28
公开(公告)日2017.09.08
IPC分类号E03C1/12; E03C1/122; E03B1/04; E03B11/04; E03D1/00; E03D1/012
摘要
本发明公开了一种生活污水二次处理利用装置，可将柜式台盆产生的生活污水自动输送到坐便水箱中，实现污水的二次处理利用，节约用水;本发明结构简单，造型美观，使用方便，制造成本低，安装及更换方便;采用滤网的结构，避免了小型贵重物品不慎冲走。
权利要求书

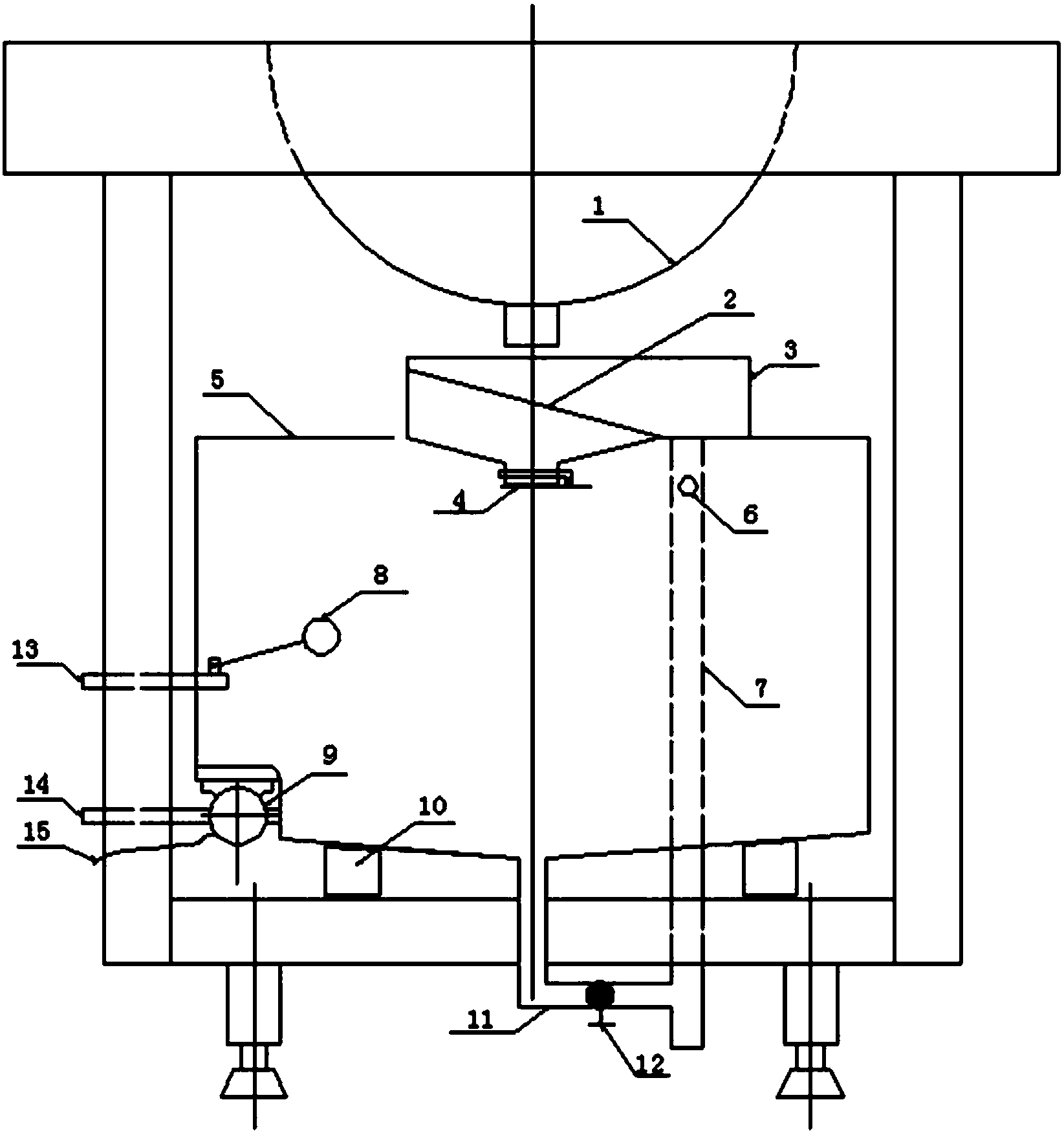

1.生活污水二次处理利用装置，包括柜式台盆(1)和坐便水箱(22)，其特征在于，柜式台盆出水口的下方安置有挡水槽(3)，挡水槽(3)安装在污水箱(5)的顶部，挡水槽(3)内倾斜安装有滤网(2)，挡水槽(3)的底部开口处设有防味盖板(4);污水箱(5)的底部连有排污管(11)，排污管(11)上设有排污阀(12)，污水箱(5)内安装有排水管(7)，排水管(7)的顶端固定在污水箱(5)的顶部内壁上，排水管(7)的底部与排污管(11)相连，排水管(7)的上部开设有溢流孔(6);污水箱(5)的侧壁开设有自来水接口(13)，自来水接口(13)与浮球开关(8)连接;污水箱(5)的下部外侧固定安装有水泵(9)，水泵(9)与污水箱(5)的内腔相连，水泵(9)上设有污水箱出水口(14);坐便水箱(22)内安装有固定管(20)，固定管(20)的下部伸出坐便水箱(22)，固定管(20)的侧壁连接有坐便水箱进水口(18)、坐便水箱出水口(19)，坐便水箱进水口(18)位于坐便水箱(22)的外部，坐便水箱进水口(18)与污水箱出水口(14)连接，坐便水箱出水口(19)位于坐便水箱(22)的内部，固定管(20)内安装有水位探头(21)，水位探头(21)的底部与控制开关(16)连接，控制开关(16)与水泵(9)连接，控制开关(16)与电源(17)连接。
2.根据权利要求1所述的生活污水二次处理利用装置，其特征在于，所述的污水箱(5)与柜式台盆(1)的底面之间设有垫块(10)。
3.根据权利要求1所述的生活污水二次处理利用装置，其特征在于，所述的控制开关(16)与水泵(9)通过水泵电源线(15)连接。
4.根据权利要求1所述的生活污水二次处理利用装置，其特征在于，所述水泵(9)的型号为德国富兰克白钢水泵100W。
5.根据权利要求1所述的生活污水二次处理利用装置，其特征在于，所述污水箱(5)的材质为白钢。
6.根据权利要求1所述的生活污水二次处理利用装置，其特征在于，所述污水箱(5)的材质为镀锌板。
7.根据权利要求1所述的生活污水二次处理利用装置，其特征在于，所述的坐便水箱进水口(18)与污水箱出水口(14)通过金属编织软管连接。
说明书
生活污水二次处理利用装置
技术领域
本发明涉及污水利用技术领域，尤其涉及一种生活污水二次处理利用装置。
背景技术
我国水资源匮乏已经越来越明显了，所以节约用水势在必行。人类生活过程中会产生大量的生活污水，如何能将这些污水再利用，是人们一直都在研究的问题。
发明内容
本发明为解决上述问题，提供一种生活污水二次处理利用装置。
为解决上述技术问题，本发明的技术方案是：生活污水二次处理利用装置，包括柜式台盆和坐便水箱，柜式台盆出水口的下方安置有挡水槽，挡水槽安装在污水箱的顶部，挡水槽内倾斜安装有滤网，挡水槽的底部开口处设有防味盖板;污水箱的底部连有排污管，排污管上设有排污阀，污水箱内安装有排水管，排水管的顶端固定在污水箱的顶部内壁上，排水管的底部与排污管相连，排水管的上部开设有溢流孔;污水箱的侧壁开设有自来水接口，自来水接口与浮球开关连接;污水箱的下部外侧固定安装有水泵，水泵与污水箱的内腔相连，水泵上设有污水箱出水口;坐便水箱内安装有固定管，固定管的下部伸出坐便水箱，固定管的侧壁连接有坐便水箱进水口、坐便水箱出水口，坐便水箱进水口位于坐便水箱的外部，坐便水箱进水口与污水箱出水口连接，坐便水箱出水口位于坐便水箱的内部，固定管内安装有水位探头，水位探头的底部与控制开关连接，控制开关与水泵连接，控制开关与电源连接。
优选的，污水箱与柜式台盆的底面之间设有垫块。
优选的，控制开关与水泵通过水泵电源线连接。
优选的，水泵的型号为德国富兰克白钢水泵100W。
优选的，污水箱的材质为白钢。
优选的，污水箱的材质为镀锌板。
优选的，坐便水箱进水口与污水箱出水口通过金属编织软管连接。
本发明可将柜式台盆产生的生活污水自动输送到坐便水箱中，实现污水的二次处理利用，节约用水;本发明结构简单，造型美观，使用方便，制造成本低，安装及更换方便;采用滤网的结构，避免了小型贵重物品不慎冲走。
