申请日2017.06.23
公开(公告)日2017.11.10
IPC分类号E03F5/04; E03F5/06; E03F5/14
摘要
本发明涉及一种易攀爬污水井，包括圆形的井体,井体的一侧的上部连接设有进污管,进污管向下倾斜设置,井体的另一侧的下部设有排污管,排污管在井体内设有向下弯曲30°的斜头端;井体顶部的井口处设有井盖，井盖包括圆锥环形的井盖支架和连接在井盖支架上部的圆形的盖体，井盖支架的侧壁上设有均匀分布的透过孔，盖体与井盖支架相连接的位置处设有密封圈;井口处位于盖体的下面还设有向下凹陷的圆弧形的过滤网;井体的内壁上沿竖直方向上均匀设有攀梯，攀梯上套设有防滑层;其不易堵塞,容易清理,且能够更好的沉淀污物。
权利要求书

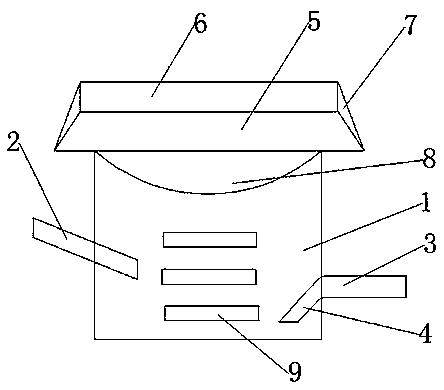

1.一种易攀爬污水井，包括圆形的井体(1),其特征在于：井体(1)的一侧的上部连接设有进污管(2),进污管(2)向下倾斜设置,井体(1)的另一侧的下部设有排污管(3),排污管(3)在井体(1)内设有向下弯曲30°的斜头端(4);井体(1)顶部的井口处设有井盖，井盖包括圆锥环形的井盖支架(5)和连接在井盖支架(5)上部的圆形的盖体(6)，井盖支架(5)的侧壁上设有均匀分布的透过孔，盖体(6)与井盖支架(5)相连接的位置处设有密封圈(7);井口处位于盖体(6)的下面还设有向下凹陷的圆弧形的过滤网(8);井体(1)的内壁上沿竖直方向上均匀设有攀梯(9)，攀梯(9)上套设有防滑层，进污管(2)向下倾斜27°度设置。
说明书
一种易攀爬污水井
技术领域
本发明属于污水处理技术领域，涉及一种易攀爬污水井。
背景技术
目前,随着工业和生活水平的快速发展，其排放的污水量也日益加大，工业污水中多含有各种杂质和有毒有害物质,不能直接排放，否则对环境破坏和对人体的伤害非常大，现有的易攀爬污水井多存在容易堵塞,难以清理的问题,为此,需要一种能够解决上述问题的易攀爬污水井,使其不易堵塞,容易清理,满足实际情况的需要。
发明内容
本发明的目的在于，提供一种易攀爬污水井，解决容易堵塞,难以清理的问题,使其不易堵塞,容易清理,满足实际情况的需要。
为实现上述目的，本发明提供一种易攀爬污水井，包括圆形的井体,井体的一侧的上部连接设有进污管,进污管向下倾斜设置,井体的另一侧的下部设有排污管,排污管在井体内设有向下弯曲30°的斜头端;井体顶部的井口处设有井盖，井盖包括圆锥环形的井盖支架和连接在井盖支架上部的圆形的盖体，井盖支架的侧壁上设有均匀分布的透过孔，盖体与井盖支架相连接的位置处设有密封圈;井口处位于盖体的下面还设有向下凹陷的圆弧形的过滤网;井体的内壁上沿竖直方向上均匀设有攀梯，攀梯上套设有防滑层。
在以上方案中优选的是，进污管向下倾斜27°度设置。
还可以优选的是，井盖的左右两侧对称设置有半圆形扶手。
还可以优选的是，井体内设有搅拌器。
本发明的易攀爬污水井，能够解决容易堵塞,难以清理的问题,其不易堵塞,容易清理,且能够更好的沉淀污物，便于维修维护，满足实际情况的需要。
