申请日2017.06.07
公开(公告)日2017.09.19
IPC分类号B01D21/00; B01D21/24; B01D21/34
摘要
本发明公开了一种生活污水处理用沉淀池，包括沉淀池，所述沉淀池的上表面贯穿连接有连接管，所述连接管的下端连接有喷头，所述连接管的上端连接有沉淀液箱，所述沉淀液箱内腔的侧面设有压力传感器，所述沉淀液箱的侧面设有PLC控制器，该生活污水处理用沉淀池，结构简单，适宜于大量生活污水处理，且沉淀周期短，智能化控制，省时省力，PLC控制器控制增压泵和负压泵改变喷头处水压，从而调节沉淀液的注入速度，并且多个喷头可以将沉淀液更快均匀混入生活污水内，实
现快速的沉淀效果，过滤器二次过滤，进一步增强沉淀效果，过滤器与排水管螺纹连接，方便拆卸下来，对过滤器进行清洗，适宜于推广使用。
权利要求书

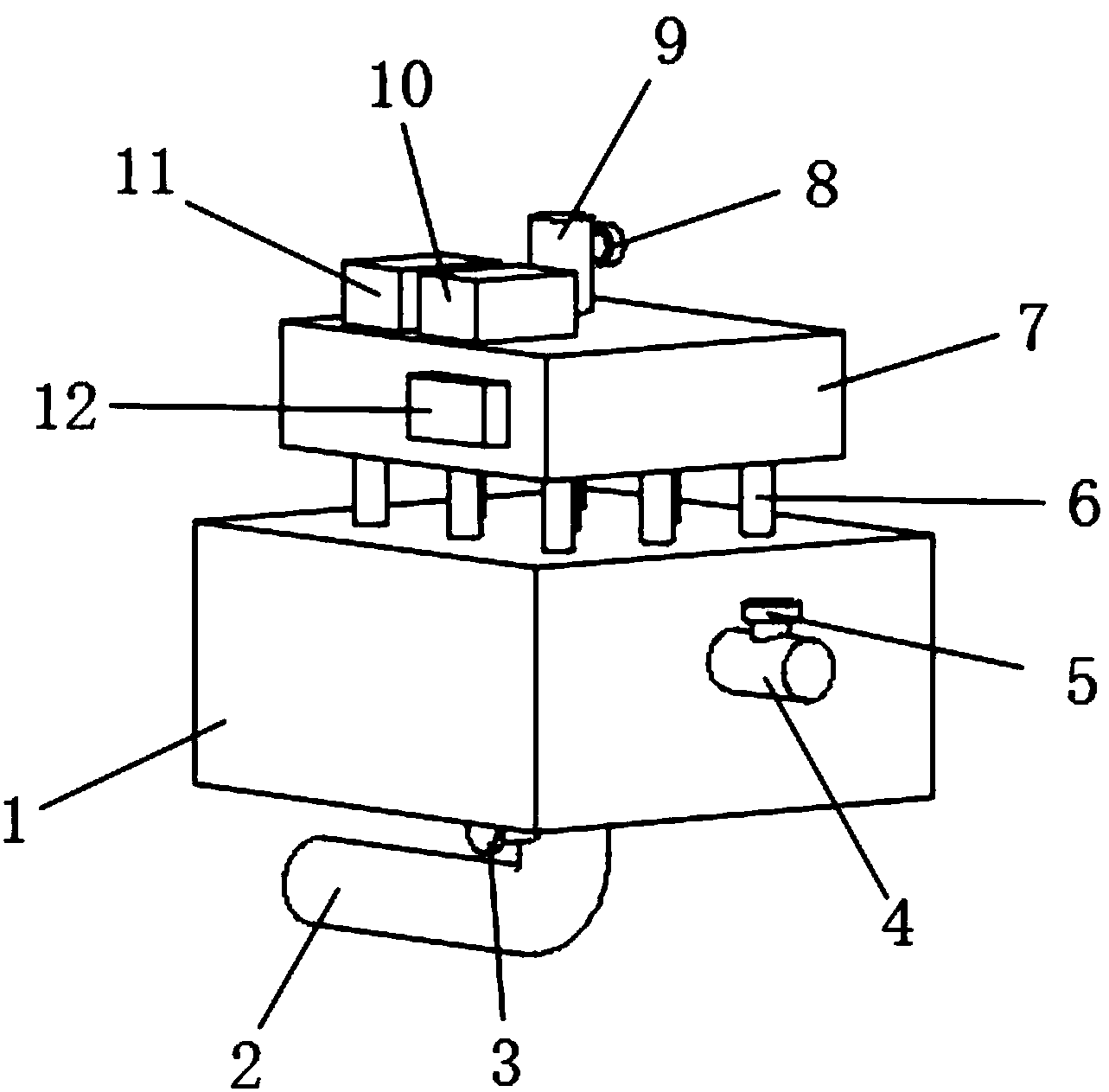

1.一种生活污水处理用沉淀池，包括沉淀池(1)，其特征在于：所述沉淀池(1)的上表面贯穿连接有连接管(6)，所述连接管(6)的下端连接有喷头(17)，所述连接管(6)的上端连接有沉淀液箱(7)，所述沉淀液箱(7)内腔的侧面设有压力传感器(16)，所述沉淀液箱(7)的侧面设有PLC控制器(12)，所述沉淀液箱(7)上表面靠近前侧面的位置处设有增压泵(10)和负压泵(11)，所述增压泵(10)和负压泵(11)的出气端深入沉淀液箱(7)的内部，所述沉淀液箱(7)上表面的偏心位置处设有进液管(9)，所述进液管(9)的侧面设有第三电磁阀(8)，所述沉淀池(1)右侧面靠近上表面的位置处设有进水管(4)，所述进水管(4)的侧面设有第二电磁阀(5)，所述沉淀池(1)左侧面靠近底面的位置处设有过滤器(15)，所述过滤器(15)的侧面连接有排水管(13)，所述排水管(13)的侧面设有第四电磁阀(14)，所述PLC控制器(12)的输出端电连接第一电磁阀(3)、第二电磁阀(5)、第三电磁阀(8)、第四电磁阀(14)、增压泵(10)和负压泵(11)的输入端，所述PLC控制器(12)的输入端电连接压力传感器(16)和外部电源的输出端。
2.根据权利要求1所述的一种生活污水处理用沉淀池，其特征在于：所述沉淀池(1)内腔的底面为凹面结构，所述连接管(6)为金属管。
3.根据权利要求1所述的一种生活污水处理用沉淀池，其特征在于：所述喷头(17)至少设有九个且沿沉淀池(1)的上表面等距离分布，相对应的连接管(6)也设有九个。
4.根据权利要求1所述的一种生活污水处理用沉淀池，其特征在于：所述排水管(13)和过滤器(15)为螺纹连接，所述过滤器(15)内置有三层过滤网。
5.根据权利要求1所述的一种生活污水处理用沉淀池，其特征在于：所述沉淀池(1)内腔的表面设有防腐蚀层，所述防腐蚀层为合金层，所述合金层的外表面为抛光面。
说明书
一种生活污水处理用沉淀池
技术领域
本发明涉及污水处理设备技术领域，具体为一种生活污水处理用沉淀池。
背景技术
对于生活污水处理过程中，沉淀池对污水的前期处理起到作用很广泛，如在曝气池前设初次沉淀池可以降低污水中悬浮物含量，减轻生物处理负荷在曝气池后设二次沉淀池可以截流活性污泥;还有在二级处理后设置的化学沉淀池，即在沉淀池中投加混凝剂，用以提高难以生物降解的有机物、能被氧化的物质和产色物质等的去除效率。
但是沉淀池在使用过程中普遍存在的问题是：1沉淀处理需要长时间的静置处理，沉淀处理周期较长;2沉淀后的污泥回收处理不彻底，这样就会减少沉淀池内部的处理空间，长时间的堆积，沉淀效果差;3对于斜板或斜管沉淀来说，浅层沉淀过度，易造成阻塞斜板或斜管，影响污水沉淀的稳定运行;4污水长时间的沉淀易产生恶臭气体，影响人们的生活环境。
如申请公布号CN 206081772 U的专利公开了一种生活污水处理用沉淀池，包括支撑柱、底部箱体、顶部箱体、斜板箱体、锥形料斗、污水进口、上清液出口、反冲洗入口和排污口。但是该装置制造工艺较为复杂，不适宜于大量生活污水处理使用，且沉淀效果较差。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种生活污水处理用沉淀池，结构简单，适宜于大量生活污水处理，且沉淀周期短，智能化控制，省时省力，PLC控制器控制增压泵和负压泵改变喷头处水压，从而调节沉淀液的注入速度，并且多个喷头可以将沉淀液更快均匀混入生活污水内，实现快速的沉淀效果，过滤器二次过滤，进一步增强沉淀效果，过滤器与排水管螺纹连接，方便拆卸下来，对过滤器进行清洗，适宜于推广使用，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种生活污水处理用沉淀池，包括沉淀池，所述沉淀池的上表面贯穿连接有连接管，所述连接管的下端连接有喷头，所述连接管的上端连接有沉淀液箱，所述沉淀液箱内腔的侧面设有压力传感器，所述沉淀液箱的侧面设有PLC控制器，所述沉淀液箱上表面靠近前侧面的位置处设有增压泵和负压泵，增压泵和负压泵的出气端深入沉淀液箱的内部，所述沉淀液箱上表面的偏心位置处设有进液管，所述进液管的侧面设有第三电磁阀，所述沉淀池右侧面靠近上表面的位置处设有进水管，所述进水管的侧面设有第二电磁阀，所述沉淀池左侧面靠近底面的位置处设有过滤器，所述过滤器的侧面连接有排水管，所述排水管的侧面设有第四电磁阀，所述PLC控制器的输出端电连接第一电磁阀、第二电磁阀、第三电磁阀、第四电磁阀、增压泵和负压泵的输入端，所述PLC控制器的输入端电连接压力传感器和外部电源的输出端。
作为本发明的一种优选技术方案，所述沉淀池内腔的底面为凹面结构，所述连接管为金属管。
作为本发明的一种优选技术方案，所述喷头至少设有九个且沿沉淀池的上表面等距离分布，相对应的连接管也设有九个。
作为本发明的一种优选技术方案，所述排水管和过滤器为螺纹连接，所述过滤器内置有三层过滤网。
作为本发明的一种优选技术方案，所述沉淀池内腔的表面设有防腐蚀层，所述防腐蚀层为合金层，所述合金层的外表面为抛光面。
与现有技术相比，本发明的有益效果是：该生活污水处理用沉淀池结构简单，适宜于大量生活污水处理，且沉淀周期短，智能化控制，省时省力，PLC控制器控制增压泵和负压泵改变喷头处水压，从而调节沉淀液的注入速度，并且多个喷头可以将沉淀液更快均匀混入生活污水内，实现快速的沉淀效果，过滤器二次过滤，进一步增强沉淀效果，过滤器与排水管螺纹连接，方便拆卸下来，对过滤器进行清洗，适宜于推广使用。
