申请日2017.06.13
公开(公告)日2017.08.18
IPC分类号C02F9/14
摘要
本发明公开了一种工业污水处理系统，包括第一污水池，所述第一污水池的左侧面安装有与其内腔连通的第一污水管，第一污水管上安装有第一PH测定仪，所述第一污水池内腔的右侧安装有第一污水泵，所述第一污水泵的出水管上安装有第一喷淋管，第一喷淋管上安装有第一流量计，所述第一污水池的前部设置有第二污水池。该工业污水处理系统，利用第一PH测定仪和第二PH测定仪来对酸性污水和碱性污水的PH值进行测定，根据测定结果能够计算出酸性污水和碱性污水进行中和时的比例，利用第一污水泵和第二污水泵分别将第一污水池和第二污水池内的污水安计算的比例抽入到中和池内进行中和，达到对酸性污水和碱性污水中和治理的目的。

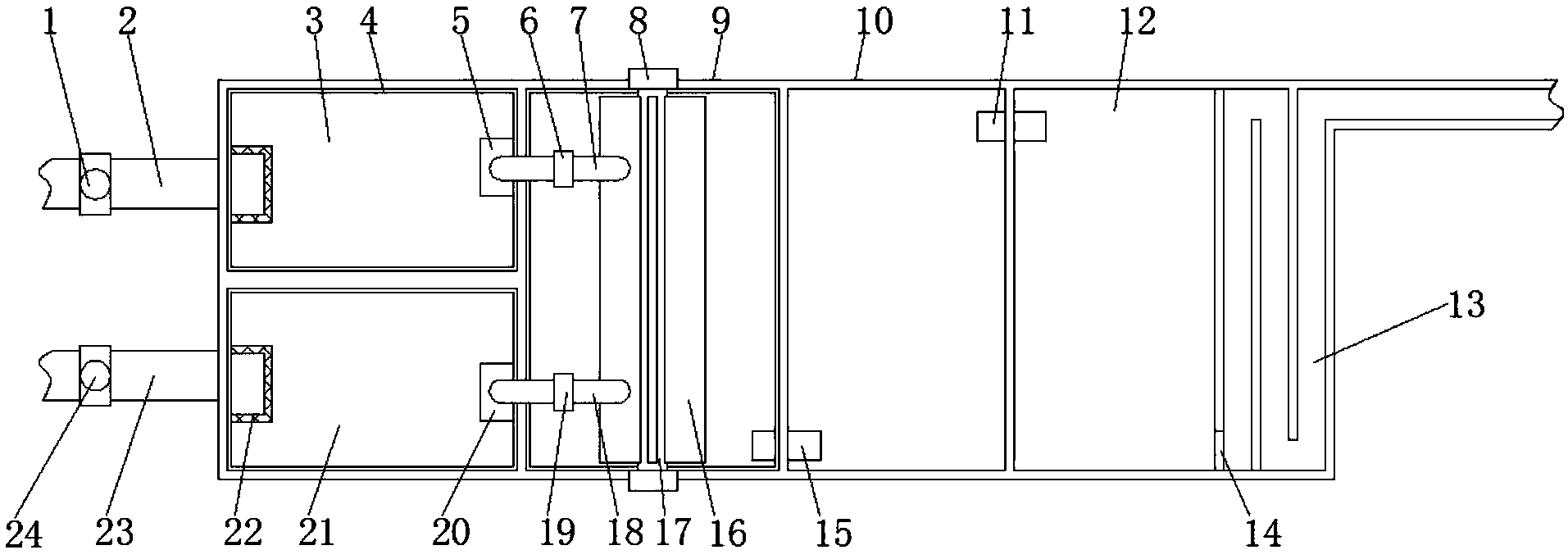

摘要附图
权利要求书
1.一种工业污水处理系统，包括第一污水池(3)，其特征在于：所述第一污水池(3)的左侧面安装有与其内腔连通的第一污水管(2)，第一污水管(2)上安装有第一PH测定仪(1)，所述第一污水池(3)内腔的右侧安装有第一污水泵(5)，所述第一污水泵(5)的出水管上安装有第一喷淋管(7)，第一喷淋管(7)上安装有第一流量计(6)，所述第一污水池(3)的前部设置有第二污水池(21)，所述第二污水池(21)的左侧面安装有与其内腔连通的第二污水管(23)，所述第二污水管(23)上安装有第二PH测定仪(24)，所述第二污水池(21)内腔的右侧安装有第二污水泵(20)，所述第二污水泵(20)的出水管上安装有第二喷淋管(18)，所述第二喷淋管(18)上安装有第二流量计(19);
所述第一污水池(3)和第二污水池(21)的右侧面设置有中和池(9)，所述中和池(9)内壁的中部通过轴承(8)安装有转轴(17)，所述转轴(17)上等距离环绕分布有叶片(16)，所述中和池(9)的右侧面设置有沉降池(10)，并且所述中和池(9)内腔右侧的前部安装有与沉降池(10)连通的第二导流管(15)，所述沉降池(10)的底面由前至后等距离设置有沉降墩(36)，相邻两个沉降墩(36)之间形成有沉降槽(27)，所述沉降池(10)的右侧面设置有生物反应池(12)，并且所述沉降池(10)内腔后部的右侧安装有与生物反应池(12)连通的第一导流管(11)，所述生物反应池(12)内腔的底部设置有微生物层(35)，所述生物反应池(12)的右侧面设置有沟槽(13)，并且所述生物反应池(12)通过其右侧面前部开设有的通槽(14)与沟槽(13)连通，所述沟槽(13)的顶部架设有盖板(26)，所述盖板(26)的底面安装有紫外杀菌灯(25)，并且所述紫外杀菌灯(25)位于沟槽(13)内腔的顶部。
2.根据权利要求1所述的一种工业污水处理系统，其特征在于：所述第一喷淋管(7)和第二喷淋管(18)均为L形结构，并且所述第一喷淋管(7)远离第一污水泵(5)的一端和第二喷淋管(18)远离第二污水泵(20)的一端均位于转轴(17)左侧叶片(16)的上方。
3.根据权利要求1所述的一种工业污水处理系统，其特征在于：所述沉降槽(27)的竖向截面为等腰梯形，沉降槽(27)内放置有料斗(29)。
4.根据权利要求3所述的一种工业污水处理系统，其特征在于：所述料斗(29)顶部的两侧焊接有搭接环(28)，所述料斗(29)的侧面还开设有通孔(30)。
5.根据权利要求1所述的一种工业污水处理系统，其特征在于：所述生物反应池(12)的内壁上设置有边条(31)，所述边条(31)上架设有支撑板(32)，所述支撑板(32)上等距离开设有种植槽(33)，所述支撑板(32)上植设有海藻层(34)。
6.根据权利要求1所述的一种工业污水处理系统，其特征在于：所述沟槽(13)的内腔呈S形设置。
7.根据权利要求1所述的一种工业污水处理系统，其特征在于：所述第一污水池(3)、第二污水池(21)和中和池(9)的内壁均设置有陶瓷涂层(4)。
8.根据权利要求1所述的一种工业污水处理系统，其特征在于：所述第一污水池(3)的内腔的左侧和第二污水池(21)内腔的左侧均安装有滤网(22)，两个滤网(22)分别位于第一污水管(2)和第二污水管(23)右端的外侧。
9.根据权利要求5所述的一种工业污水处理系统，其特征在于：所述支撑板(32)的底面一体成型有限位条，所述限位条与边条(31)卡接。
说明书
一种工业污水处理系统
技术领域
本发明涉及污水处理技术领域，具体为一种工业污水处理系统。
背景技术
水(H2O)是由氢、氧两种元素组成的无机物，在常温常压下为无色无味的透明液体。水是最常见的物质之一，是包括人类在内所有生命生存的重要资源，也是生物体最重要的组成部分。水在生命演化中起到了重要的作用。在工业生产中会产生大量污水，工业废水，指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因。工业废水的处理虽然早在19世纪末已经开始，但由于许多工业废水成分复杂，性质多变，仍有一些技术问题没有完全解决。
工业产生的污水一般包括酸性污水和碱性污水，目前的污水处理系统中并没有对酸性污水和碱性污水进行区分，导致污水处理时不够彻底，有些工厂采用PH调节剂对酸性污水和碱性污水进行中和，但这种处理方式导致了原料的浪费，处理成本较高。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种工业污水处理系统，解决了目前对污水的处理不够彻底，处理成本较高的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种工业污水处理系统，包括第一污水池，所述第一污水池的左侧面安装有与其内腔连通的第一污水管，第一污水管上安装有第一PH测定仪，所述第一污水池内腔的右侧安装有第一污水泵，所述第一污水泵的出水管上安装有第一喷淋管，第一喷淋管上安装有第一流量计，所述第一污水池的前部设置有第二污水池，所述第二污水池的左侧面安装有与其内腔连通的第二污水管，所述第二污水管上安装有第二PH测定仪，所述第二污水池内腔的右侧安装有第二污水泵，所述第二污水泵的出水管上安装有第二喷淋管，所述第二喷淋管上安装有第二流量计。
所述第一污水池和第二污水池的右侧面设置有中和池，所述中和池内壁的中部通过轴承安装有转轴，所述转轴上等距离环绕分布有叶片，所述中和池的右侧面设置有沉降池，并且所述中和池内腔右侧的前部安装有与沉降池连通的第二导流管，所述沉降池的底面由前至后等距离设置有沉降墩，相邻两个沉降墩之间形成有沉降槽，所述沉降池的右侧面设置有生物反应池，并且所述沉降池内腔后部的右侧安装有与生物反应池连通的第一导流管，所述生物反应池内腔的底部设置有微生物层，所述生物反应池的右侧面设置有沟槽，并且所述生物反应池通过其右侧面前部开设有的通槽与沟槽连通，所述沟槽的顶部架设有盖板，所述盖板的底面安装有紫外杀菌灯，并且所述紫外杀菌灯位于沟槽内腔的顶部。
优选的，所述第一喷淋管和第二喷淋管均为L形结构，并且所述第一喷淋管远离第一污水泵的一端和第二喷淋管远离第二污水泵的一端均位于转轴左侧叶片的上方。
优选的，所述沉降槽的竖向截面为等腰梯形，沉降槽内放置有料斗。
优选的，所述料斗顶部的两侧焊接有搭接环，所述料斗的侧面还开设有通孔。
优选的，所述生物反应池的内壁上设置有边条，所述边条上架设有支撑板，所述支撑板上等距离开设有种植槽，所述支撑板上植设有海藻层。
优选的，所述沟槽的内腔呈S形设置。
优选的，所述第一污水池、第二污水池和中和池的内壁均设置有陶瓷涂层。
优选的，所述第一污水池的内腔的左侧和第二污水池内腔的左侧均安装有滤网，两个滤网分别位于第一污水管和第二污水管右端的外侧。
优选的，所述支撑板的底面一体成型有限位条，所述限位条与边条卡接。
(三)有益效果
本发明提供了一种工业污水处理系统。具备以下有益效果：
(1)、该工业污水处理系统，利用第一污水管和第二污水管对酸性污水和碱性污水进行分别排放，在排放过程中能够利用第一PH测定仪和第二PH测定仪来对酸性污水和碱性污水的PH值进行测定，然后根据测定结果能够计算出酸性污水和碱性污水进行中和时的比例，最后利用第一污水泵和第二污水泵分别将第一污水池和第二污水池内的污水安计算的比例抽入到中和池内进行中和，从而达到对酸性污水和碱性污水中和治理的目的。
(2)、该工业污水处理系统，在将污水通过第一喷淋管和第二喷淋管排入到中和池内时，第一流量计和第二流量计能够对污水的量进行统计，从而使酸性污水和碱性污水的中和较为精确，第一喷淋管和第二喷淋管的污水落在转轴的叶片上能够带动转轴转动，从而达到对酸性污水和碱性污水搅拌混合的目的，提高了中和效率，同时搅拌时无需电力带动，节约了能源，陶瓷涂层的设置能够防止第一污水池、第二污水池和中和池的内壁被腐蚀，稳定性较好，设置的滤网能够对第一污水管和第二污水管排出的污水进行过滤，避免大型杂质堵塞第一污水泵或第二污水泵。
(3)、该工业污水处理系统，在沉降池内设置料斗，能够利用料斗对沉降池内的污泥进行收集，搭接环的设置方便了将料斗吊起，方便了对沉降槽的清理，通孔的设置方便了料斗内水的排出，在生物反应池内利用边条架设支撑板，并在支撑板上开设种植槽和植设海藻层，从而能够利用海藻和微生物层内微生物对污水中的有机物进行吸收和分解，对污水的处理较为彻底，然后利用紫外杀菌灯对沟槽内的污水进行杀菌，使污水的处理较为彻底。
