申请日2017.06.28
公开(公告)日2017.09.22
IPC分类号C02F9/14; C02F11/04
摘要
本发明属于污水处理领域，提供了一种生活污水处理装置和方法。生活污水处理装置包括依次连接的一级过滤设备、缓冲调节池、二级过滤设备、微生物反应池、膜池和清水池。生活污水处理方法包括将生活污水经过沉淀和过滤处理后获得的上清液进行微生物氧化反应处理，然后进行MBR生物膜处理的步骤。本发明提供的生活污水处理装置结构紧凑，占地面积少，体积小，非常适用于海上平台。本发明提供的生活污水处理方法可以高效的处理生活污水。
权利要求书
1.一种生活污水处理装置，包括依次连接的一级过滤设备、缓冲调节池、二级过滤设备、微生物反应池、膜池和清水池;其中，
所述一级过滤设备用于对污水进行一级过滤处理;
所述缓冲调节池用于对整个装置中的流体进行缓冲调节;
所述二级过滤设备用于对来自所述缓冲调节池的液体进行二级过滤处理;
所述微生物反应池用以对经过所述二级过滤处理后的污水进行微生物氧化反应处理;
所述膜池用以对经过所述微生物氧化反应处理后的污水进行MBR生物膜处理。
2.根据权利要求1所述的生活污水处理装置，其特征在于，
所述生活污水处理装置还包括化粪池，所述化粪池与所述一级过滤设备连接，用于暂存污水，并对污水进行沉淀处理;所述一级过滤设备用于对经过所述化粪池沉淀处理后获得的上清液进行一级过滤处理。
3.根据权利要求1所述的生活污水处理装置，其特征在于，
所述污水处理装置还包括清水池，所述清水池与所述膜池连接，所述清水池用以储存经过所述MBR生物膜处理后获得的清水。
4.根据权利要求1所述的生活污水处理装置，其特征在于，
所述一级过滤设备具有排水口和排渣口，污水经过所述一级过滤设备过滤处理后形成的渣滓通过所述排渣口排出，经过过滤后的污水通过所述排水口排出并进入所述缓冲调节池;
所述二级过滤设备具有排水口和排渣口，污水经过所述二级过滤设备过滤处理后形成的渣滓通过所述排渣口排出，经过过滤后的污水通过所述排水口排出并进入所述微生物反应池;
优选地，所述一级过滤设备和所述二级过滤设备均和所述清水池相连;
优选地，所述一级过滤设备和所述二级过滤设备具有如下结构：
具有一个过滤腔，所述过滤腔的底部具有入水口;所述过滤腔的上端设置有排渣腔，侧面设置有排水口;所述排渣腔具有排渣口;所述一级过滤设备和所述二级过滤设备的顶部设置有电机，所述电机的动力输出轴与减速机相连;所述减速机的动力输出轴与滤刷轴相连;所述滤刷轴为上端封闭、下端开口的管状结构;所述滤刷轴的上端位于所述排渣腔内，且具有朝向所述排渣腔的出渣口;所述滤刷轴的中、下端位于所述排渣腔内，下端与所述入水口相通;所述滤刷轴位于所述过滤腔的部分具有多个开口;所述滤芯设置在所述过滤腔中;在所述滤芯装入所述过滤腔中后，所述滤芯的顶端和底端密封;所述滤刷位于所述滤芯的空腔内;所述滤刷与所述滤刷轴固定连接。
5.根据权利要求1所述的生活污水处理装置，其特征在于，
所述微生物反应池分为三个，分别为第一级微生物反应池、第二级微生物反应池和第三级微生物反应池;其中，所述第一级微生物反应池和所述第二级微生物反应池之间为溢流连接;所述第二级微生物反应池和所述第三级微生物反应池之间为溢流连接;
优选地，所述溢流连接的结构为：在所述第一级微生物反应池内、靠近所述第一级微生物反应池和所述第二级微生物反应池之间的池壁处设置有一个隔板，所述隔板从所述第一级微生物反应池的顶部向下延伸，并和所述第一级微生物反应池的池底留有间隔，所述隔板与所述第一级微生物反应池和所述第二级微生物反应池之间的池壁形成夹层空间;
优选地，所述第一级微生物反应池、第二级微生物反应池和第三级微生物反应池的底部均通过管道和风机相连;
优选地，与所述第一级微生物反应池、第二级微生物反应池和第三级微生物反应池连接的管道均和第一压力变送器相连;
优选地，所述生活污水处理装置还包括微生物混合池，所述微生物混合池的入口端和所述二级过滤设备相连，出口端和所述第一级微生物反应池相连。
6.根据权利要求1所述的生活污水处理装置，其特征在于，
所述膜池容纳膜生物反应器;所述膜生物反应器悬挂设置在所述膜池内;所述膜生物反应器为由MBR生物膜组成的内部具有空腔的结构;所述膜生物反应器的顶端具有开口，所述开口和所述清水池相连;
所述膜池和所述第三级微生物反应池之间为溢流连接方式。
7.根据权利要求1-6中任一项所述的生活污水处理装置，其特征在于，
所述化粪池上设置有第一液位计;
所述缓冲调节池上设置有第二液位计;
所述膜池上设置有第三液位计;
所述清水池内设置有第四液位计;
所述化粪池和所述一级过滤设备通过管道连接，在所述管道上设置有一级过滤泵;
所述二级过滤设备通过管道和所述缓冲调节池连接，在所述管道上设置有二级过滤泵;
所述一级过滤设备通过管道和所述缓冲调节池连接，在所述管道上设置有第一阀门;
所述一级过滤设备通过管道和所述化粪池连接，在所述管道上设置有第二阀门;
所述缓冲调节池的底部通过管道和排泥泵连接，在所述管道上设置有第三阀门;
所述二级过滤设备通过管道和所述化粪池连接，在所述管道上设置有第四阀门;
所述二级过滤设备通过管道和所述微生物反应池连接，在所述管道上设置有第五阀门;
所述第一级微生物反应池、第二级微生物反应池和第三级微生物反应池的底部均通过管道和所述排泥泵连接，在所述管道上设置有第六阀门;
所述膜池的底部通过管道和风机相连，所述管道上设置有第一压力变送器;
所述膜生物反应器的顶部通过管道和所述清水池相连，在所述管道上设置有第二压力变送器、清水泵和第七阀门;所述第二压力变送器和所述清水泵之间的管道还通过另一条管道依次和第八阀门、冲洗泵以及所述清水池相连;
所述膜池的底部通过管道和所述排泥泵连接，在所述管道上设置有第九阀门和第十阀门;
所述清水池通过管道将水排出，所述管道上设置有排水泵和流量计;
所述第一液位计、第二液位计、第三液位计和第四液位计均和PLC控制系统连接;
所述第一阀门、第二阀门、第四阀门、第五阀门、第七阀门、第八阀门和第十阀门为电动阀门或电磁阀门，并且均和所述PLC控制系统连接;
所述排泥泵、一级过滤泵、二级过滤泵、清水泵、冲洗泵和排水泵均和所述PLC控制系统连接;
所述第一压力变送器与所述PLC控制系统连接。
8.一种生活污水处理方法，所述方法包括将生活污水经过沉淀和过滤处理后获得的上清液进行微生物氧化反应处理，然后进行MBR生物膜处理的步骤。
9.根据权利要求8所述的生活污水处理方法，其特征在于，
所述沉淀处理在化粪池内进行;
所述过滤处理包括一级过滤处理和二级过滤处理;
所述一级过滤处理用以除去经所述沉淀处理后获得的上清液中粒径大于4mm的大颗粒渣滓;
所述二级过滤处理用以进一步除去粒径为1mm的的小颗粒渣滓;
在所述一级过滤处理之后、二级过滤处理之前还具有对污水进行缓冲调节的步骤，所述缓冲调节在缓冲调节池内进行。
10.根据权利要求8所述的生活污水处理方法，其特征在于，
所述微生物氧化反应处理在微生物反应池内进行;
所述微生物氧化反应处理为三级微生物氧化反应处理，所述三级微生物氧化反应处理分为：第一级微生物氧化反应处理、第二级微生物氧化反应处理和第三级微生物氧化反应处理;
所述微生物反应池分为三个依次通过溢流方式连接的微生物反应池，第一级微生物氧化反应处理、第二级微生物氧化反应处理和第三级微生物氧化反应处理分别在三个相对应的微生物反应池内进行;
所述三级微生物氧化反应处理均采用生物接触氧化法;
所述生物接触氧化法为：采用附着有活性污泥的多面空心球装填所述微生物反应池，污水进入微生物反应池后，向微生物反应池内供氧，利用活性污泥中的微生物氧化分解污水中的污染物;
所述MBR生物膜处理在膜池中进行;
所述MBR生物膜处理采用浸没式膜生物反应器。
说明书
生活污水处理装置和方法
技术领域
本发明属于污水处理领域，特别涉及一种生活污水处理装置和方法。
背景技术
随着城市化进程的加快以及社会科技的发展和人们生活水平的提高，生活污水不断增多，对生活污水的处理已经成为目前必须解决的问题，但是现有的污水处理设备，设备占用空间大，对污水的处理效果不够理想，成本也较高，无法满足需求;尤其是在空间受限的区域，例如轮船、海上平台等，由于常规的污水处理设备和方法占地大，无法有效的利用常规的污水处理设备和方法。
发明内容
为了解决现有技术中存在的上述问题，本发明的第一个方面提供了一种生活污水处理装置，包括依次连接的一级过滤设备、缓冲调节池、二级过滤设备、微生物反应池、膜池和清水池;其中，所述一级过滤设备用于对污水进行一级过滤处理;所述缓冲调节池用于对整个装置中的流体进行缓冲调节;所述二级过滤设备用于对来自所述缓冲调节池的液体进行二级过滤处理;所述微生物反应池用以对经过所述二级过滤处理后的污水进行微生物氧化反应处理;所述膜池用以对经过所述微生物氧化反应处理后的污水进行MBR生物膜处理。
优选地，所述生活污水处理装置还包括化粪池，所述化粪池与所述一级过滤设备连接，用于暂存污水，并对污水进行沉淀处理;所述一级过滤设备用于对经过所述化粪池沉淀处理后获得的上清液进行一级过滤处理。
优选地，所述污水处理装置还包括清水池，所述清水池与所述膜池连接，所述清水池用以储存经过所述MBR生物膜处理后获得的清水。
优选地，所述一级过滤设备具有排水口和排渣口，污水经过所述一级过滤设备过滤处理后形成的渣滓通过所述排渣口排出，经过过滤后的污水通过所述排水口排出并进入所述缓冲调节池;所述二级过滤设备具有排水口和排渣口，污水经过所述二级过滤设备过滤处理后形成的渣滓通过所述排渣口排出，经过过滤后的污水通过所述排水口排出并进入所述微生物反应池;优选地，所述一级过滤设备和所述二级过滤设备均和所述清水池相连;优选地，所述一级过滤设备和所述二级过滤设备具有如下结构：具有一个过滤腔，所述过滤腔的底部具有入水口;所述过滤腔的上端设置有排渣腔，侧面设置有排水口;所述排渣腔具有排渣口;所述一级过滤设备和所述二级过滤设备的顶部设置有电机，所述电机的动力输出轴与减速机相连;所述减速机的动力输出轴与滤刷轴相连;所述滤刷轴为上端封闭、下端开口的管状结构;所述滤刷轴的上端位于所述排渣腔内，且具有朝向所述排渣腔的出渣口;所述滤刷轴的中、下端位于所述排渣腔内，下端与所述入水口相通;所述滤刷轴位于所述过滤腔的部分具有多个开口;所述滤芯设置在所述过滤腔中;在所述滤芯装入所述过滤腔中后，所述滤芯的顶端和底端密封;所述滤刷位于所述滤芯的空腔内;所述滤刷与所述滤刷轴固定连接。
优选地，所述微生物反应池分为三个，分别为第一级微生物反应池、第二级微生物反应池和第三级微生物反应池;其中，所述第一级微生物反应池和所述第二级微生物反应池之间为溢流连接;所述第二级微生物反应池和所述第三级微生物反应池之间为溢流连接;优选地，所述溢流连接的结构为：在所述第一级微生物反应池内、靠近所述第一级微生物反应池和所述第二级微生物反应池之间的池壁处设置有一个隔板，所述隔板从所述第一级微生物反应池的顶部向下延伸，并和所述第一级微生物反应池的池底留有间隔，所述隔板与所述第一级微生物反应池和所述第二级微生物反应池之间的池壁形成夹层空间;优选地，所述第一级微生物反应池、第二级微生物反应池和第三级微生物反应池的底部均通过管道和风机相连;优选地，与所述第一级微生物反应池、第二级微生物反应池和第三级微生物反应池连接的管道均和第一压力变送器相连;优选地，所述生活污水处理装置还包括微生物混合池，所述微生物混合池的入口端和所述二级过滤设备相连，出口端和所述第一级微生物反应池相连。
优选地，所述膜池容纳膜生物反应器;所述膜生物反应器悬挂设置在所述膜池内;所述膜生物反应器为由MBR生物膜组成的内部具有空腔的结构;所述膜生物反应器的顶端具有开口，所述开口和所述清水池相连;所述膜池和所述第三级微生物反应池之间为溢流连接方式。

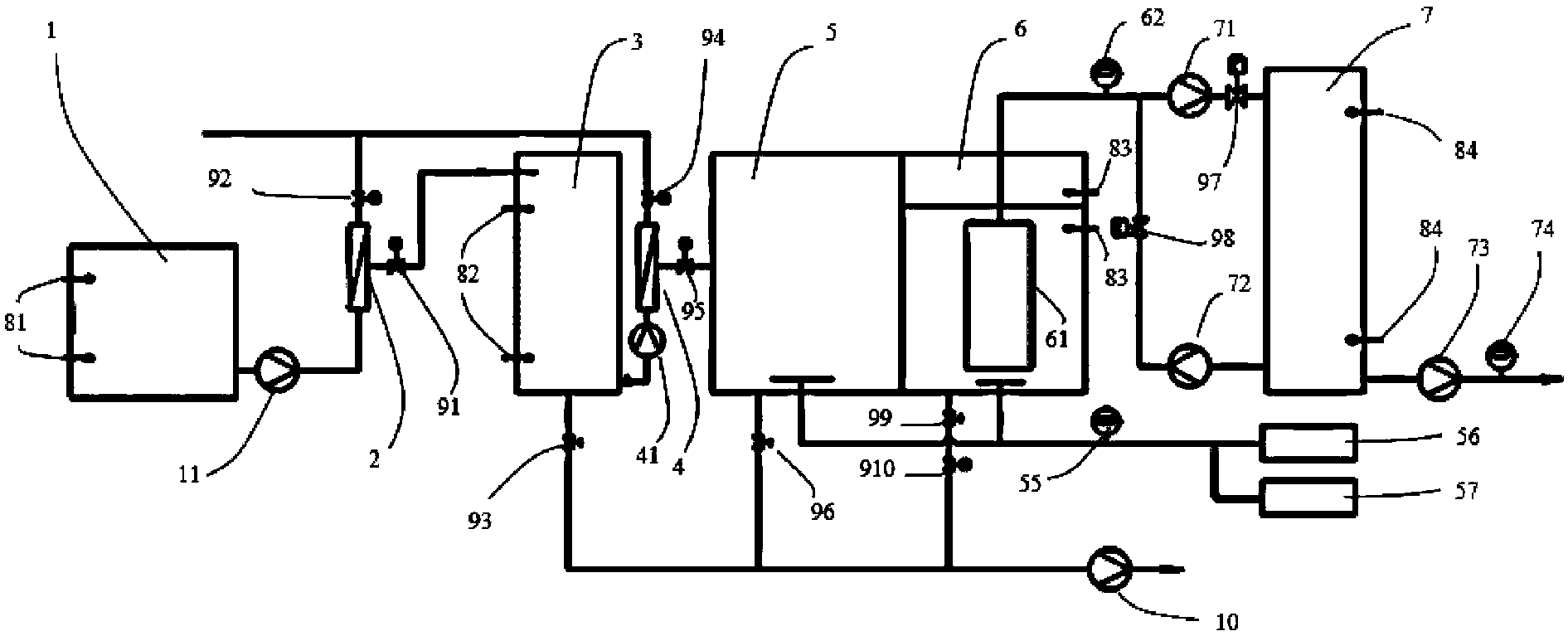

优选地，所述化粪池上设置有第一液位计;所述缓冲调节池上设置有第二液位计;所述膜池上设置有第三液位计;所述清水池内设置有第四液位计;所述化粪池和所述一级过滤设备通过管道连接，在所述管道上设置有一级过滤泵;所述二级过滤设备通过管道和所述缓冲调节池连接，在所述管道上设置有二级过滤泵;所述一级过滤设备通过管道和所述缓冲调节池连接，在所述管道上设置有第一阀门;所述一级过滤设备通过管道和所述化粪池连接，在所述管道上设置有第二阀门;所述缓冲调节池的底部通过管道和排泥泵连接，在所述管道上设置有第三阀门;所述二级过滤设备通过管道和所述化粪池连接，在所述管道上设置有第四阀门;所述二级过滤设备通过管道和所述微生物反应池连接，在所述管道上设置有第五阀门;所述第一级微生物反应池、第二级微生物反应池和第三级微生物反应池的底部均通过管道和所述排泥泵连接，在所述管道上设置有第六阀门;所述膜池的底部通过管道和风机相连，所述管道上设置有第一压力变送器;所述膜生物反应器的顶部通过管道和所述清水池相连，在所述管道上设置有第二压力变送器、清水泵和第七阀门;所述第二压力变送器和所述清水泵之间的管道还通过另一条管道依次和第八阀门、冲洗泵以及所述清水池相连;所述膜池的底部通过管道和所述排泥泵连接，在所述管道上设置有第九阀门和第十阀门;所述清水池通过管道将水排出，所述管道上设置有排水泵和流量计;所述第一液位计、第二液位计、第三液位计和第四液位计均和PLC控制系统连接;所述第一阀门、第二阀门、第四阀门、第五阀门、第七阀门、第八阀门和第十阀门为电动阀门或电磁阀门，并且均和所述PLC控制系统连接;所述排泥泵、一级过滤泵、二级过滤泵、清水泵、冲洗泵和排水泵均和所述PLC控制系统连接;所述第一压力变送器与所述PLC控制系统连接。
本发明的第二个方面提供了一种生活污水处理方法，所述方法包括将生活污水经过沉淀和过滤处理后获得的上清液进行微生物氧化反应处理，然后进行MBR生物膜处理的步骤。
优选地，所述沉淀处理在化粪池内进行;所述过滤处理包括一级过滤处理和二级过滤处理;所述一级过滤处理用以除去经所述沉淀处理后获得的上清液中粒径大于4mm的大颗粒渣滓;所述二级过滤处理用以进一步除去粒径为1mm的的小颗粒渣滓;在所述一级过滤处理之后、二级过滤处理之前还具有对污水进行缓冲调节的步骤，所述缓冲调节在缓冲调节池内进行。
优选地，所述微生物氧化反应处理在微生物反应池内进行;所述微生物氧化反应处理为三级微生物氧化反应处理，所述三级微生物氧化反应处理分为：第一级微生物氧化反应处理、第二级微生物氧化反应处理和第三级微生物氧化反应处理;所述微生物反应池分为三个依次通过溢流方式连接的微生物反应池，第一级微生物氧化反应处理、第二级微生物氧化反应处理和第三级微生物氧化反应处理分别在三个相对应的微生物反应池内进行;所述三级微生物氧化反应处理均采用生物接触氧化法;所述生物接触氧化法为：采用附着有活性污泥的多面空心球装填所述微生物反应池，污水进入微生物反应池后，向微生物反应池内供氧，利用活性污泥中的微生物氧化分解污水中的污染物;所述MBR生物膜处理在膜池中进行;所述MBR生物膜处理采用浸没式膜生物反应器。
本发明提供的生活污水处理装置结构紧凑，占地面积少，体积小，非常适用于海上平台。本发明提供的生活污水处理方法可以高效的处理生活污水。
本发明的其他特征和优点将在如下的具体实施方式部分详细描述。
