申请日2017.05.23
公开(公告)日2017.07.25
IPC分类号C02F3/00
摘要
本发明涉及水处理设备领域，具体涉及一种生活污水处理用调节装置，包括进水箱、净水管及出水箱，进水箱通过净水管连接出水箱;本发明提供了一种生活污水处理用调节装置，采用U型管道实现生活污水的自封;U型管前段设置了挡板并配备了加压泵，便于管道疏通;U型管后端设置了带有微生物降解层的出水箱，实现对生活污水的处理。
权利要求书
1.一种生活污水处理用调节装置，包括进水箱、净水管及出水箱,进水箱通过净水管连接出水箱，其特征在于：所述进水箱内设置有滤网;所述净水管包括一号U型管和二号U型管;所述一号U型管一端连接进水箱，并且此端内还转动连接有挡板;所述挡板倾斜向下设置，与管壁间还设置有弹簧;所述一号U型管对应挡板外侧下部还通过连管连接有加压泵;所述一号U型管另一端连接二号U型管一端，二号U型管另一端连接出水箱;所述出水箱内设置有微生物降解层。
2.根据权利要求1所述的一种生活污水处理用调节装置，其特征在于：所述滤网倾斜设置，进水箱对应滤网低端设置有出渣管，出渣管也设置有阀门。
3.根据权利要求1所述的一种生活污水处理用调节装置，其特征在于：所述一号U型管还向上通过连管连接有加药箱。
4.根据权利要求1或3所述的一种生活污水处理用调节装置，其特征在于：所述连管设置有阀门。
5.根据权利要求1所述的一种生活污水处理用调节装置，其特征在于：所述挡板长度大于一号U型管的内径。
6.根据权利要求1所述的一种生活污水处理用调节装置，其特征在于：所述出水箱底部设置有出水管。
说明书
一种生活污水处理用调节装置
技术领域
本发明涉及水处理设备领域，具体涉及一种生活污水处理用调节装置。
背景技术
我国的淡水人均资源量较少，是全球人均水资源最贫乏的国家之一。现今社会也推行起绿色生活的理念，提倡节约用水，同时增进对生活污水的处理回收。
城市的生活污水回收已显有成效，但农村地区由于人口分布较分散，配套的设备并没有跟进，大量的生活污水不加处理，直接排放到地下、池塘或河流，时间一长，生态环境易被破坏。
发明内容
(一)解决的技术问题
本发明目的在于克服现有技术存在的不足，而提供了一种生活污水处理用调节装置。
(二)技术方案

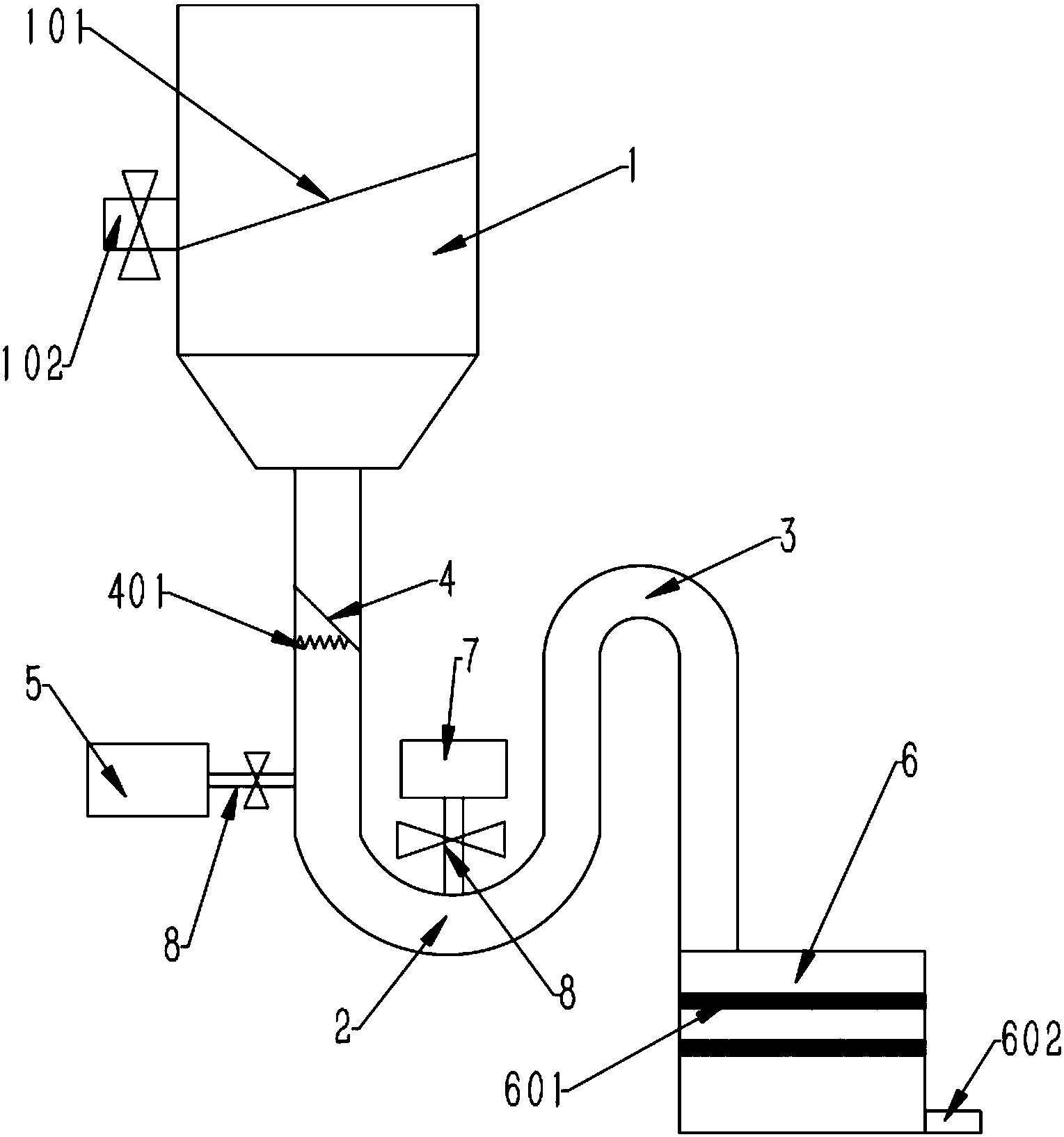

一种生活污水处理用调节装置，包括进水箱、净水管及出水箱，进水箱通过净水管连接出水箱;所述进水箱内设置有滤网;所述净水管包括一号U型管和二号U型管;所述一号U型管一端连接进水箱，并且此端内还转动连接有挡板;所述挡板倾斜向下设置，与管壁间还设置有弹簧;所述一号U型管对应挡板外侧下部还通过连管连接有加压泵;所述一号U型管另一端连接二号U型管一端，二号U型管另一端连接出水箱;所述出水箱内设置有微生物降解层。
优选的，所述滤网倾斜设置，进水箱对应滤网低端设置有出渣管，出渣管也设置有阀门。
优选的，所述一号U型管还向上通过连管连接有加药箱。
优选的，所述连管设置有阀门。
优选的，所述挡板长度大于一号U型管的内径。
优选的，所述出水箱底部设置有出水管。
(三)有益效果
本发明提供了一种生活污水处理用调节装置，采用U型管道实现生活污水的自封;U型管前段设置了挡板并配备了加压泵，便于管道疏通;U型管后端设置了带有微生物降解层的出水箱，实现对生活污水的处理。
