申请日2017.06.16
公开(公告)日2017.11.07
IPC分类号C02F9/04
摘要
污水自动净化器，属环保装置，尤其是污水处理装置。它包括净化池和储药罐，其关键技术是在净化池内安装有活动滤筒，在滤筒内设有加药机，在加药机进口上方设有罩筒，储药罐和加药机通过加药管相连，在加药管上安装真空管接入滤筒内。在净化池的一端安装自动排渣管。它具有如下优点：1、设计巧妙，结构简单，无需电气化自动控制装置，设备维修率低，使用寿命长;2、它彻底解决了滤网膜的堵塞问题，免清洗和检修，维护成本大大降低;3、操作简单，不需专业技术人员，工资成本降低，因而水处理成本降低;4、占地面积小，安装时一般不需土建，节约用地，有利于环保。

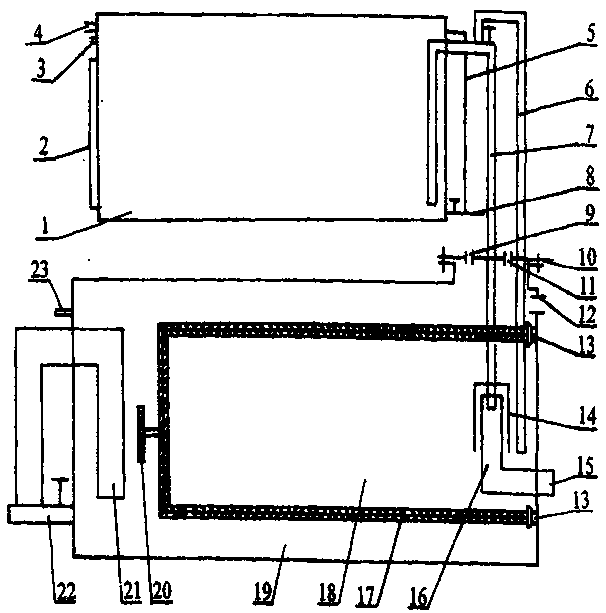

摘要附图
权利要求书
1.一种污水自动净化器，包括净化池(19)和储药罐(1)，其特征是在净化池(19)内安装有滤筒(18)，在滤筒(18)内设有加药机(16)，在加药机(16)进口上方设有罩筒(14)，储药罐(1)和加药机(16)通过加药管(7)相连，在加药管(7)上安装真空管(6)接入滤筒(18)内，在净化池(19)的一端安装自动排渣管(21)。
2.根据权利要求1所述的污水自动净化器，其特征是滤筒(18)由复合滤网膜(17)构成圆柱形或方形滤筒。
3.根据权利要求1或2所述的污水自动净化器，其特征是在滤筒(18)的一端安装变向轮盘(20)，另一端通过旋转盘(13)安装在净化池(19)一端的内壁上。
4.根据权利要求4所述的污水自动净化器，其特征是滤筒(18)一方开口，开口的一方安装于净化池(19)一端的内壁上，滤筒其余三方的外壁与净化池(19)的内壁之间形成通道。
5.根据权利要求4所述的污水自动净化器，其特征是滤筒(18)为封闭式滤筒，滤筒的外壁与净化池(19)的内壁之间形成通道。
6.根据权利要求1所述的污水自动净化器，其特征是加药机(16)的进口端连接加药管(7)，加药机的出口端是清水出口(15)，位于净化池池壁上。
7.根据权利要求1所述的污水自动净化器，其特征是在净化池(19)的入口处固定安装盖板(10)，盖板(10)上开有清洗孔(9)和进气孔(11)，加药管(7)和真空管(6)经过盖板(10)，在入口处设有污水泵接口(12);在自动排渣管(21)的同一端的池壁上设有人工排渣管(22)和排气孔(23)。
8.根据权利要求1所述的污水自动净化器，其特征是在储药罐(1)一端的罐壁上设有溢流管(5)和排污管(8)，溢流管(5)与排污管(8)相连;在储药罐另一端的罐壁上设有水射器(4)、气孔(3)和液位仪(2)。
9.根据权利要求1所述的污水自动净化器，其特征是排渣管的直径大于清水出口(15)的直径。
10.根据权利要求1所述的污水自动净化器，其特征是净化池(19)和储药罐(1)的形状为圆柱形或方形。
说明书
污水自动净化器
技术领域
污水自动净化器，属环保装置，尤其是污水处理装置。
背景技术
目前市面上污水处理设备很多，尤其是自动控制的污水处理设备，在水处理领域发挥了重要作用，但它们存在如下缺点：1、由于采用电气化自动控制系统，设备易腐蚀，特别是在潮湿的工作环境下，电气装置更易腐蚀，因而设备维修率高，导致水处理成本增高;2、电气化自动控制必须专业技术人员操作，对操作人员要求高，也导致水处理成本增高;3、由于现有水处理设备的结构特点限制，必须对设备进行定期清洗，维护成本高;4、电气化自动控制的水处理设备一般是大型设备，安装时必须搞土建工程，占地面积大。
发明内容
本发明就是针对以上不足而提供一种不需电气化控制、免清洗、免检修，处理成本低的中小型污水自动净化装置。其技术方案如下：它包括净化池和储药罐，其关键技术是在净化池内安装有活动滤筒，在滤筒内设有加药机，在加药机进口上方设有罩筒，储药罐和加药机通过加药管相连，在加药管上安装真空管接入滤筒内。在净化池的一端安装自动排渣管。
与现有技术相比本发明具有如下有益效果：1、本发明设计巧妙，结构简单，无需电气化自动控制装置，特别适于水处理的潮湿工作环境，避免了潮湿工作环境对设备的腐蚀，设备维修率低，使用寿命长，与现有电气化自动控制的污水处理设备相比，其使用寿命要延长20年，水处理成本降低50%;2、本发明产品能自动对滤网膜进行清洗，彻底解决了滤网膜的堵塞问题，免去了人工清洗和检修，维护成本大大降低;3、空气与污水充分接触，曝气效果好，所以净化效果好;4、采用圆柱形滤筒和净化池，有效容积大于方形，节省材料，不易变形，无死角，水流畅通，清洗彻底;5、由于无需电气化自动控制，加上结构设计的巧妙性，操作简单，不需专业技术人员，工资成本降低，因而水处理成本降低;6、该净化器占地面积小，安装时一般不需土建，节约用地，有利于环保。
