申请日2017.05.20
公开(公告)日2017.12.12
IPC分类号B01D29/58; B01D29/96
摘要
本实用新型公开了一种用于污水处理的过滤箱，包括过滤箱主体，所述过滤箱主体内设有过滤腔和设备腔，所述过滤腔位于所述设备腔的一侧，所述滤箱主体顶部和底部侧面对应所述过滤腔的位置上分别设有进水口和出水口，所述过滤腔内设有三个翻转滤板和一个可拆卸滤板，所述过滤腔内设有三根旋转轴，且三个翻转滤板分别设置在三根所述旋转轴上，所述旋转轴位于所述设备腔的一端上设有从动轮。本实用新型通过采用三个翻转滤板和一个可拆卸滤板结合设计，能够使转滤板上堆积的杂质集中到一个过滤板上，这样只需清理一个过滤板就可以了，同时三个翻转滤板可以实现两面轮流与水流正面接触，大大减缓了过滤板的磨损率，增加了过滤板的使用寿命。
权利要求书

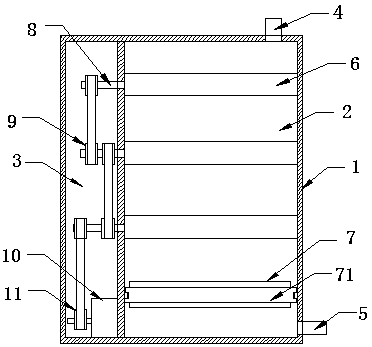

1.一种用于污水处理的过滤箱，包括过滤箱主体(1)，其特征在于：所述过滤箱主体(1)内设有过滤腔(2)和设备腔(3)，所述过滤腔(2)位于所述设备腔(3)的一侧，所述滤箱主体(1)顶部和底部侧面对应所述过滤腔(2)的位置上分别设有进水口(4)和出水口(5)，所述过滤腔(2)内设有三个翻转滤板(6)和一个可拆卸滤板(7)，所述过滤腔(2)内设有三根旋转轴(8)，且三个所述翻转滤板(6)分别设置在三根所述旋转轴(8)上，所述旋转轴(8)位于所述设备腔(3)的一端上设有从动轮(9)，所述设备腔(3)内设有驱动电机(10)，所述驱动电机(10)的输出轴上设有主动轮(11)，所述主动轮(11)通过传动皮带与三个所述从动轮(9)连接，所述过滤箱主体(1)外侧位于所述过滤腔(2)的位置上设有过滤盘取出口(12)，所述过滤盘取出口(12)内设有过滤盘(13)，所述可拆卸滤板(7)设置在所述过滤盘(13)上，所述过滤腔(2)对应所述过滤盘取出口(12)位置的两侧设有滑轨(14)，所述过滤盘(13)的两侧设有滑槽(15)，所述滑槽(15)设置在所述滑轨(14)上。
2.根据权利要求1所述的一种用于污水处理的过滤箱，其特征在于：所述过滤盘(13)包括密封板(16)和可拆卸滤板安装架(17)，所述可拆卸滤板安装架(17)设置在所述密封板(16)的一侧，所述可拆卸滤板(7)设置在所述可拆卸滤板安装架(17)上。
3.根据权利要求2所述的一种用于污水处理的过滤箱，其特征在于：所述密封板(16)的设置面积略小于过滤盘取出口(12)的设置面积，所述密封板(16)的外侧设有内凹式把手(18)。
4.根据权利要求3所述的一种用于污水处理的过滤箱，其特征在于：所述过滤箱主体(1)外侧对应所述设备腔(3)的位置上设有箱门(19)，所述箱门(19)外部一侧设有锁定装置(20)和内凹式把手(18)。
说明书
一种用于污水处理的过滤箱
技术领域
本实用新型涉及一种用于污水处理的过滤箱，属于污水处理技术领域。
背景技术
水资源是人类生活的最重要资源，但是生活污水、工业污水和禽畜养殖废水的大量排放，对水资源和水环境造成更严重的破坏，因而对水资源的治理、修复难度也越来越大。目前，采用微生物进行污水处理已经成为一种重要的污水处理方法，但随着人类产生污水越来越多，污水中的污染物也越来越多，微生物处理的效率就会随之降低，导致很多污水处理厂污水处理能力严重不足，因此，如何提高污水处理装置的处理效率，是目前急需解决的问题。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种用于污水处理的过滤箱。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种用于污水处理的过滤箱，包括过滤箱主体，所述过滤箱主体内设有过滤腔和设备腔，所述过滤腔位于所述设备腔的一侧，所述滤箱主体顶部和底部侧面对应所述过滤腔的位置上分别设有进水口和出水口，所述过滤腔内设有三个翻转滤板和一个可拆卸滤板，所述过滤腔内设有三根旋转轴，且三个所述翻转滤板分别设置在三根所述旋转轴上，所述旋转轴位于所述设备腔的一端上设有从动轮，所述设备腔内设有驱动电机，所述驱动电机的输出轴上设有主动轮，所述主动轮通过传动皮带与三个所述从动轮连接，所述过滤箱主体外侧位于所述过滤腔的位置上设有过滤盘取出口，所述过滤盘取出口内设有过滤盘，所述可拆卸滤板设置在所述过滤盘上，所述过滤腔对应所述过滤盘取出口位置的两侧设有滑轨，所述过滤盘的两侧设有滑槽，所述滑槽设置在所述滑轨上。
优选的，所述过滤盘包括密封板和可拆卸滤板安装架，所述可拆卸滤板安装架设置在所述密封板的一侧，所述可拆卸滤板设置在所述可拆卸滤板安装架上。
优选的，所述密封板的设置面积略小于过滤盘取出口的设置面积，所述密封板的外侧设有内凹式把手。
优选的，所述过滤箱主体外侧对应所述设备腔的位置上设有箱门，所述箱门外部一侧设有锁定装置和内凹式把手。
本实用新型所达到的有益效果是：
1、本实用新型结构设计合理，通过采用三个翻转滤板和一个可拆卸滤板结合设计，能够使转滤板上堆积的杂质集中到一个过滤板上，这样只需清理一个过滤板就可以了，同时三个翻转滤板可以实现两面轮流与水流正面接触，大大减缓了过滤板的磨损率，增加了过滤板的使用寿命，且提高了下一阶段的污水处理效率。
