申请日2017.06.22
公开(公告)日2017.08.11
IPC分类号B01D29/03; B01D29/64
摘要
本发明公开了一种皮革生产中污水初步处理装置，包括格栅池，所述格栅池一侧设置有进水管，所述格栅池另一侧设置有出水管，所述格栅池上对称设置有支杆，且两支杆之间焊接有横梁，所述横梁底部螺栓固定有YQ‑伸缩气缸，且YQ‑伸缩气缸通过活塞杆与残渣收集仓固定连接，所述横梁底部位于YQ‑伸缩气缸一侧固定有电机，且电机通过连接轴与格栅板传动连接，所述格栅板前壳体上设置有刮板，且刮板两端设置有第一滑块和第二滑块，所述第一滑块通过伸缩杆与MYT3‑23液压推动器固定连接。本发明中，格栅板通过连接轴与电机传动连接，可以通过电机将格栅板从格栅池内部旋转出来，从而方便对格栅板的检测维修和清理。
权利要求书

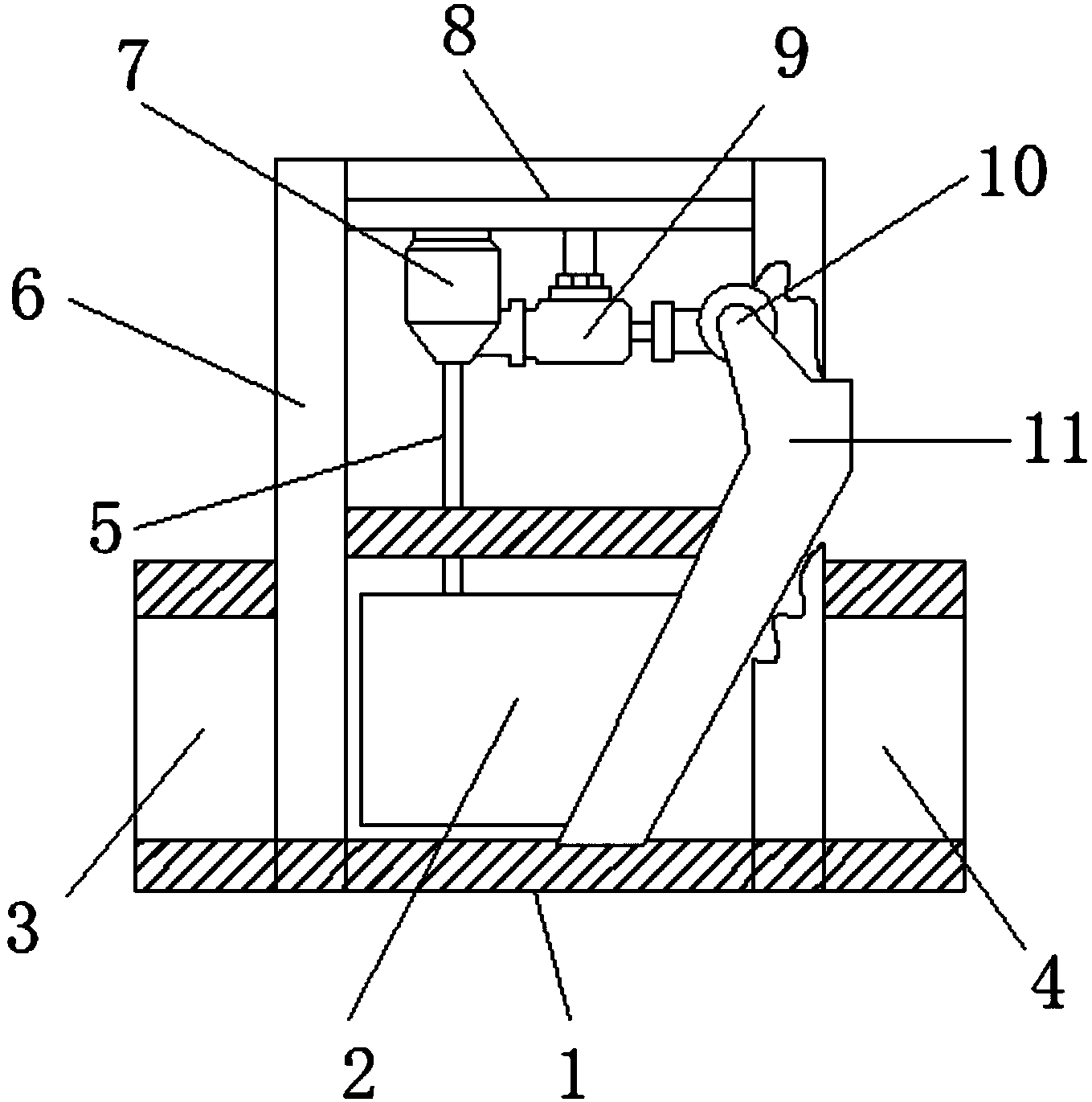

1.一种皮革生产中污水初步处理装置，包括格栅池(1)，其特征在于，所述格栅池(1)一侧设置有进水管(3)，所述格栅池(1)另一侧设置有出水管(4)，所述格栅池(1)上对称设置有支杆(6)，且两支杆(6)之间焊接有横梁(8)，所述横梁(8)底部螺栓固定有YQ-伸缩气缸(7)，且YQ-伸缩气缸(7)通过活塞杆(5)与残渣收集仓(2)固定连接，所述横梁(7)底部位于YQ-伸缩气缸(7)一侧固定有电机(9)，且电机(9)通过连接轴(10)与格栅板(11)传动连接，所述格栅板(11)前壳体上设置有刮板(13)，且刮板(13)两端设置有第一滑块(12)和第二滑块(14)，所述第一滑块(12)通过伸缩杆(15)与MYT3-23液压推动器(16)固定连接。
2.根据权利要求1所述的一种皮革生产中污水初步处理装置，其特征在于，所述进水管(3)与出水管(4)关于格栅池(1)左右对称。
3.根据权利要求1所述的一种皮革生产中污水初步处理装置，其特征在于，所述格栅板(11)与格栅池(1)内部底板成60度倾斜角。
4.根据权利要求1所述的一种皮革生产中污水初步处理装置，其特征在于，所述MYT3-23液压推动器(16)共设置有两个，且两个MYT3-23液压推动器(16)关于格栅板(11)竖直中线左右对称。
5.根据权利要求1所述的一种皮革生产中污水初步处理装置，其特征在于，所述格栅板(11)上开设有配合第一滑块(12)和第二滑块(14)使用的滑槽。
说明书
一种皮革生产中污水初步处理装置
技术领域
本发明涉及污水初步处理装置技术领域，尤其涉及一种皮革生产中污水初步处理装置。
背景技术
制革废水总的特点是成分复杂、色度深、悬浮物多、耗氧量高、水质水量波动大，悬浮物：为大量石灰、碎皮、毛、油渣、肉渣等; COD：在皮革加工过程中使用的材料大多为助剂、石灰、硫化钠、铵盐、植物鞣剂、酸、碱、蛋白酶、铬鞣剂、中和剂等，故COD含量大; BOD：可溶性蛋白、油脂、血等有机物;硫：主要是在浸灰过程中使用硫化钠所产生的硫化物;铬：是在铬鞣制中所排出的铬酸废水液，皮革工业污水碱性大，其中准备工段废水pH值在10左右，色度重，耗氧量高，悬浮物多，同时含有硫、铬等，故皮革生产中的污水必须严格的通过污水处理设备处理后才可排放，现有的皮革生产中污水的初步处理一般均为格栅池的过滤。
然而现有的皮革生产中污水初步处理装置在使用过程中存在着一些不足之处，格栅池内部格栅板与污水的接触面积较小，影响其过滤速度，其次格栅板易附着的杂物，影响格栅板的过滤效率，再有格栅板一般固定在格栅池内，使得检测维修较为麻烦。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种皮革生产中污水初步处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种皮革生产中污水初步处理装置，包括格栅池，所述格栅池一侧设置有进水管，所述格栅池另一侧设置有出水管，所述格栅池上对称设置有支杆，且两支杆之间焊接有横梁，所述横梁底部螺栓固定有YQ-伸缩气缸，且YQ-伸缩气缸通过活塞杆与残渣收集仓固定连接，所述横梁底部位于YQ-伸缩气缸一侧固定有电机，且电机通过连接轴与格栅板传动连接，所述格栅板前壳体上设置有刮板，且刮板两端设置有第一滑块和第二滑块，所述第一滑块通过伸缩杆与MYT3-23液压推动器固定连接。
作为上述技术方案的进一步描述：
所述进水管与出水管关于格栅池左右对称。
作为上述技术方案的进一步描述：
所述格栅板与格栅池内部底板成60度倾斜角。
作为上述技术方案的进一步描述：
所述MYT3-23液压推动器共设置有两个，且两个MYT3-23液压推动器关于格栅板竖直中线左右对称。
作为上述技术方案的进一步描述：
所述格栅板上开设有配合第一滑块和第二滑块使用的滑槽。
本发明中，首先格栅板与格栅池内部底板成60度倾斜角，增加了格栅板与污水的接触面积，提高了过滤速度，格栅板具有一定的倾斜角度，便于格栅过滤的残渣从格栅板上滑落到残渣收集仓内，其次残渣收集仓的设置，方便了格栅池内过滤的杂物清理，再有格栅板上设置有可通过MYT3-23液压推动器推动上下滑动的刮板，通过刮板可以有效的清除格栅板上的附着物，提高了格栅板的过滤速度，增加了该污水初步处理装置的稳定性。
