申请日2017.06.03
公开(公告)日2017.08.01
IPC分类号C02F1/469
摘要
本发明公开了一种废水净化设备，包括箱体，所述箱体上设置有废水进口和废水出口，所述箱体内壁上设置有数个框体，所述框体相互平行设置，每个所述框体的一端都设置在所述箱体的一个内壁上，相邻的两个所述框体分别固定在所述箱体相对的两个内壁上，所述箱体内壁为双层中空结构，所述内壁的两端设置有条形孔，所述箱体同一侧内壁上相邻的所述框体之间设置有一块绝缘材料制成的挡板，所述挡板和所述内壁之间具有一定的间隙，还包括两张碳纤维绵，每张所述碳纤维绵分别绕过所述箱体同一侧内壁上的所有框体，且每张所述碳纤维绵分别穿过所述箱体同一侧内壁上的所有间隙，然后两端分别穿过所述条形孔后固定在一起形成环形。

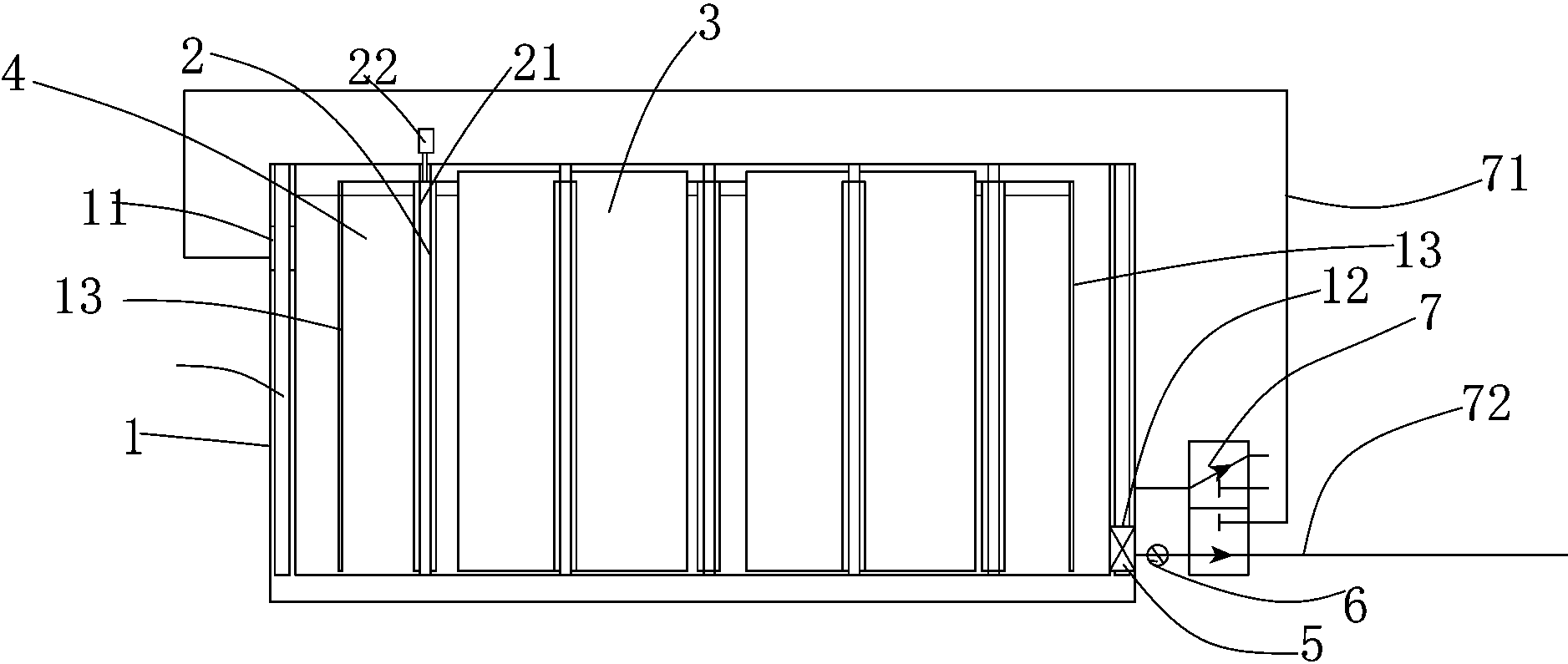

摘要附图
权利要求书
1.一种废水净化设备，包括箱体，所述箱体上设置有废水进口和废水出口，其特征在于：所述箱体内壁上设置有数个框体，所述框体相互平行设置，每个所述框体的一端都设置在所述箱体的一个内壁上，相邻的两个所述框体分别固定在所述箱体相对的两个内壁上，所述箱体内壁为双层中空结构，所述内壁的两端设置有条形孔，所述箱体同一侧内壁上相邻的所述框体之间设置有一块绝缘材料制成的挡板，所述挡板和所述内壁之间具有一定的间隙，还包括两张碳纤维绵，每张所述碳纤维绵分别绕过所述箱体同一侧内壁上的所有框体，且每张所述碳纤维绵分别穿过所述箱体同一侧内壁上的所有间隙，然后两端分别穿过所述条形孔后固定在一起形成环形，一张所述碳纤维绵与电源的正极相连，另一张所述碳纤维棉与所述电源的负极相连，所述框体的端部还设置有转轮，其中一个所述转轮上设置有驱动机构。
2.根据权利要求1所述的废水净化设备，其特征在于：所述挡板内侧设置有滚轮组。
3.根据权利要求1所述的废水净化设备，其特征在于：所述废水出口处设置有节流阀。
4.根据权利要求1所述的废水净化设备，其特征在于：所述废水出口处设置有离子检测装置和换向阀，所述换向阀的进水口与所述废水出口相连，所述换向阀的两个出口一个与回流管一端相连，另一个与输送管一端相连，所述回流管的另一端与所述废水进口相连，所述输送管的另一端与过滤装置或吸附装置相连，正常情况下，所述换向阀的进水口与所述输送管相通，如果所述离子检测装置检测得到的指数超标，则启动所述换向阀，将所述换向阀的进水口和所述回流管相通。
说明书
一种废水净化设备
技术领域
本发明涉及污水治理设备，尤其是涉及一种废水净化设备。
背景技术
在处理金属离子含量较多的溶液时，一般都是通过电吸附的方式处理。现有的电吸附净化设备参见图1，包括一个箱体100，箱体100上设置有废水进口102和废水出口103，所述箱体内设置有数个横贯整个箱体内壁的电极101，相邻的所述电极101分别与电源的正负极相连，因此相邻的电极之间都能形成电场，电极101为可以透过水的碳纤维绵制成。使用时，废水从废水进口流入箱体，经过多个电极101的过滤和吸附作用以后，然后从废水出口103流出。使用一端时间以后，电极吸附达到饱和状态，这时候再将电极拉出，短接以后进行冲洗，然后再放入箱体内。
这种结构的存在一个问题，废水在刚进箱体的时候，离子浓度最大，后来经过逐级过滤的时候，离子浓度逐渐降低。这就导致，最靠近废水进口的电极吸附饱和的时候，靠近废水出口的电极离吸附饱和一半都还没有到。但是为了净化达标，只要有一个电极吸附饱和我们就要停止整套系统的运作，进行反冲洗。这样就十分麻烦，有必要予以改进。
发明内容
针对现有技术中存在的不足，本发明提供了一种废水净化设备，能够大大减少电极清洗的频率。
本发明是通过如下技术方案实现的：一种废水净化设备，包括箱体，所述箱体上设置有废水进口和废水出口，所述箱体内壁上设置有数个框体，所述框体相互平行设置，每个所述框体的一端都设置在所述箱体的一个内壁上，相邻的两个所述框体分别固定在所述箱体相对的两个内壁上，所述箱体内壁为双层中空结构，所述内壁的两端设置有条形孔，所述箱体同一侧内壁上相邻的所述框体之间设置有一块绝缘材料制成的挡板，所述挡板和所述内壁之间具有一定的间隙，还包括两张碳纤维绵，每张所述碳纤维绵分别绕过所述箱体同一侧内壁上的所有框体，且每张所述碳纤维绵分别穿过所述箱体同一侧内壁上的所有间隙，然后两端分别穿过所述条形孔后固定在一起形成环形，一张所述碳纤维绵与电源的正极相连，另一张所述碳纤维棉与所述电源的负极相连，所述框体的端部还设置有转轮，其中一个所述转轮上设置有驱动机构。使用时，驱动机构始终在缓慢的驱动碳纤维绵转动，离子浓度高的区域的碳纤维绵和离子浓度低的区域的碳纤维绵都在不停的转换位置，这就使得无论是靠近废水进口的电极上的碳纤维绵还是靠近所述废水出口的电极上的碳纤维绵吸附的离子数量都是一样的，只有当整张碳纤维绵吸附饱和的时候才需要更换，因此大大减少电极清洗的频率。
上述技术方案中，优选的，所述挡板内侧设置有滚轮组。
上述技术方案中，优选的，所述废水出口处设置有节流阀。
上述技术方案中，优选的，所述废水出口处设置有离子检测装置和换向阀，所述换向阀的进水口与所述废水出口相连，所述换向阀的两个出口一个与回流管一端相连，另一个与输送管一端相连，所述回流管的另一端与所述废水进口相连，所述输送管的另一端与过滤装置或吸附装置相连，正常情况下，所述换向阀的进水口与所述输送管相通，如果所述离子检测装置检测得到的指数超标，则启动所述换向阀，将所述换向阀的进水口和所述回流管相通。
本发明具有如下有益效果：使用时，驱动机构始终在缓慢的驱动碳纤维绵转动，离子浓度高的区域的碳纤维绵和离子浓度低的区域的碳纤维绵都在不停的转换位置，这就使得无论是靠近废水进口的电极上的碳纤维绵还是靠近所述废水出口的电极上的碳纤维绵吸附的离子数量都是一样的，只有当整张碳纤维绵吸附饱和的时候才需要更换，因此大大减少电极清洗的频率。
